Arduino履带式移动机器人结构设计

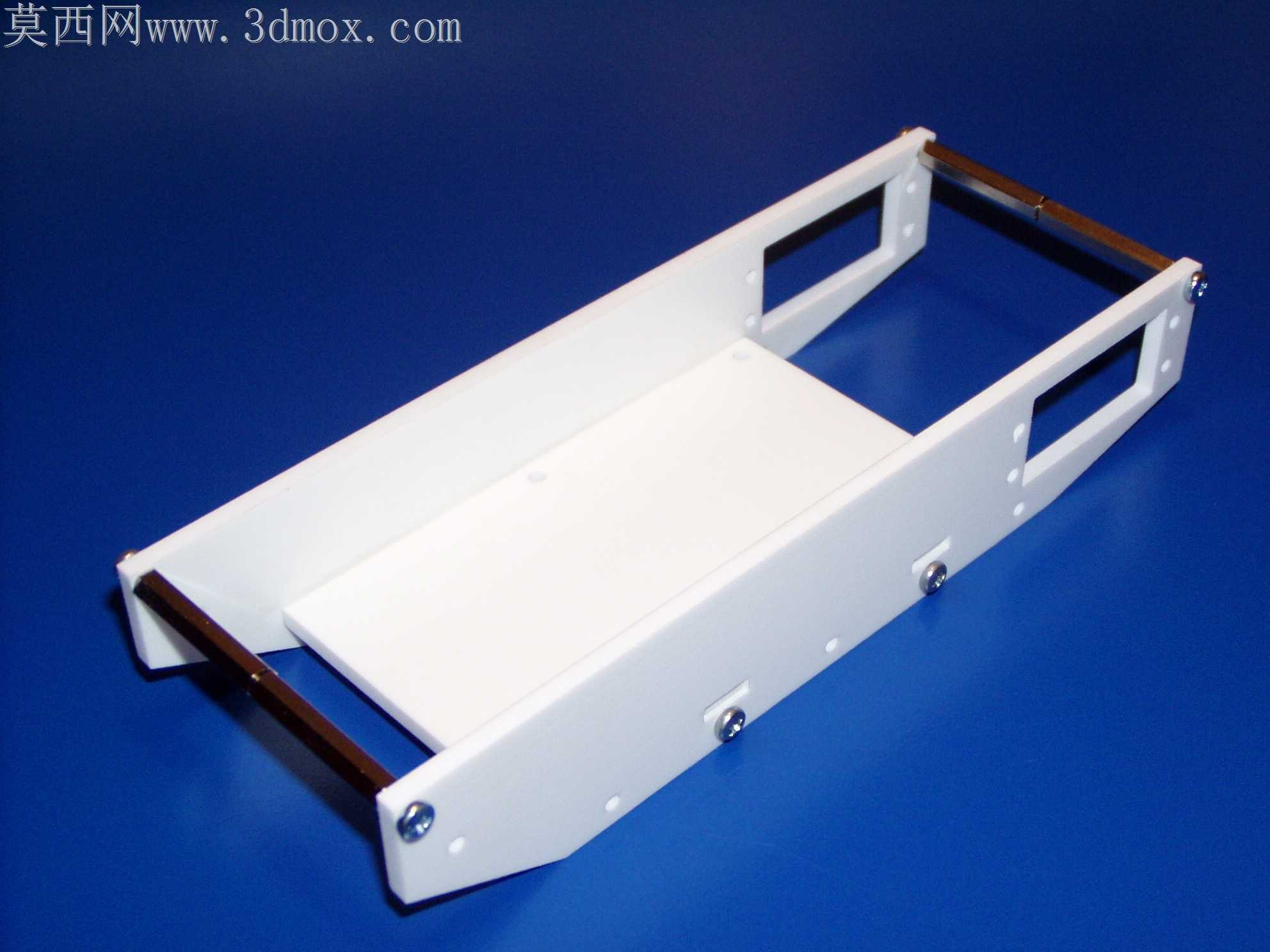

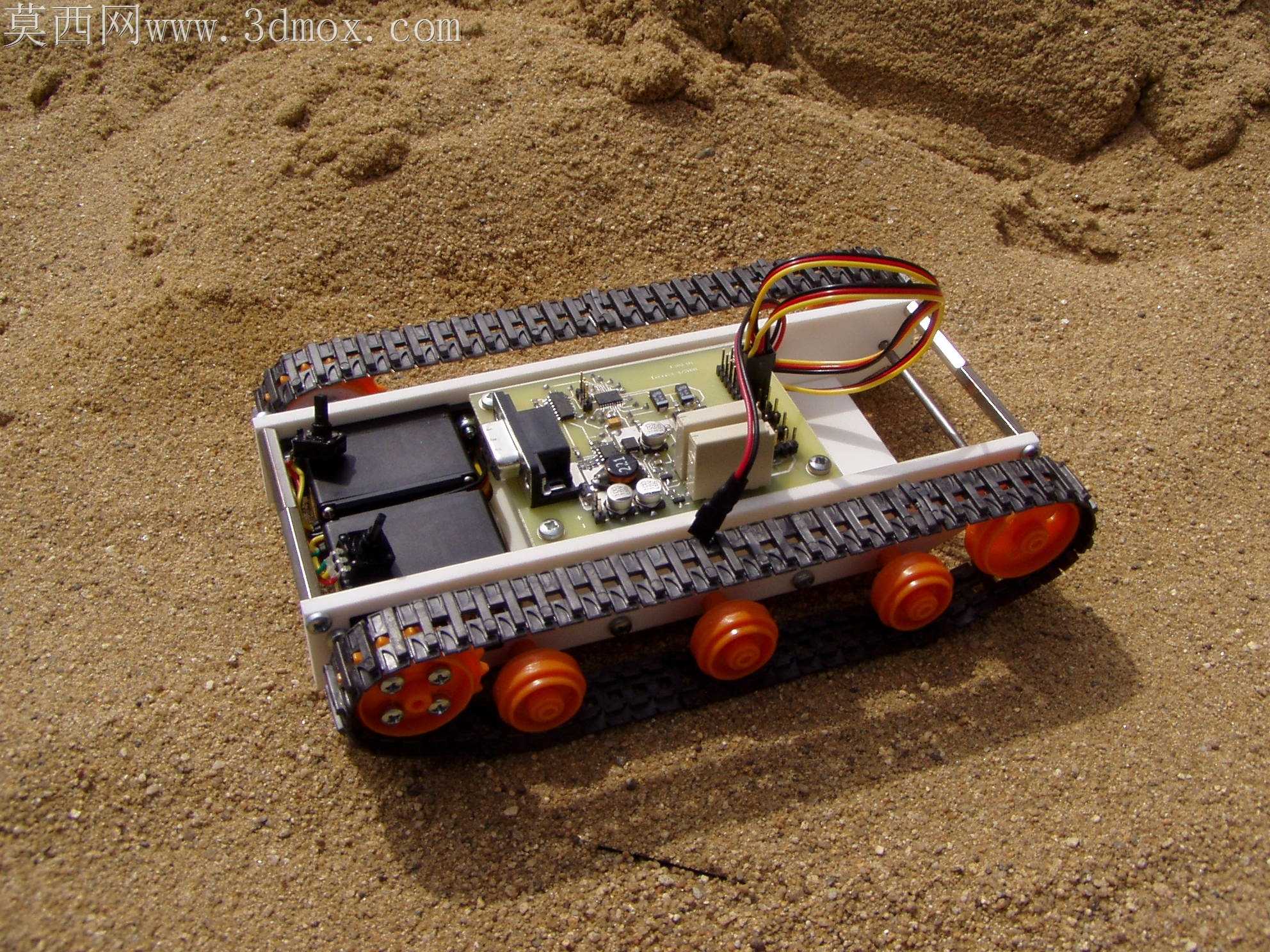

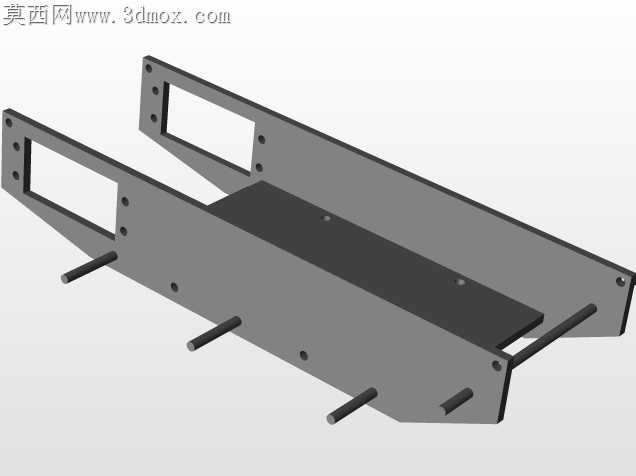

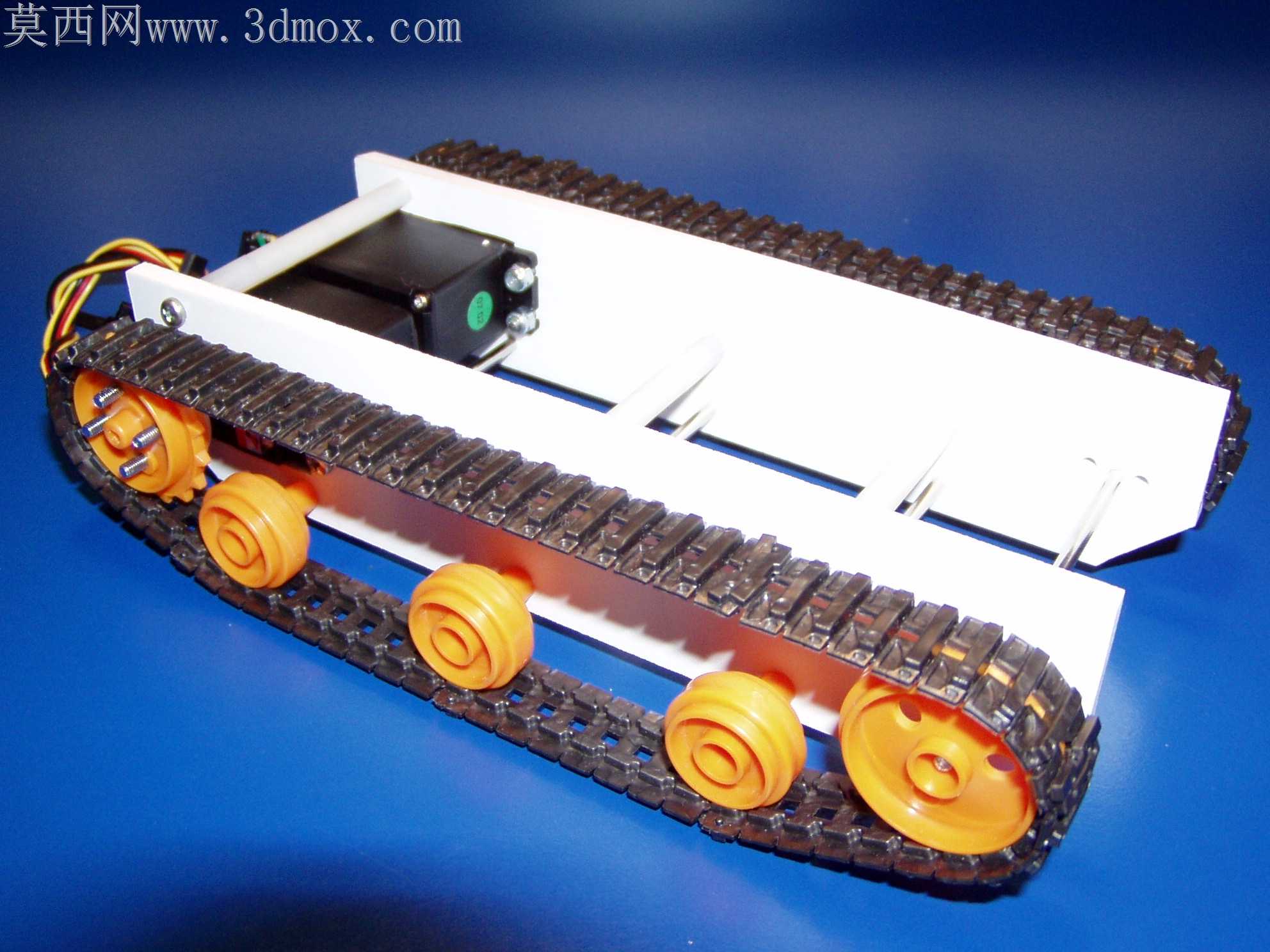

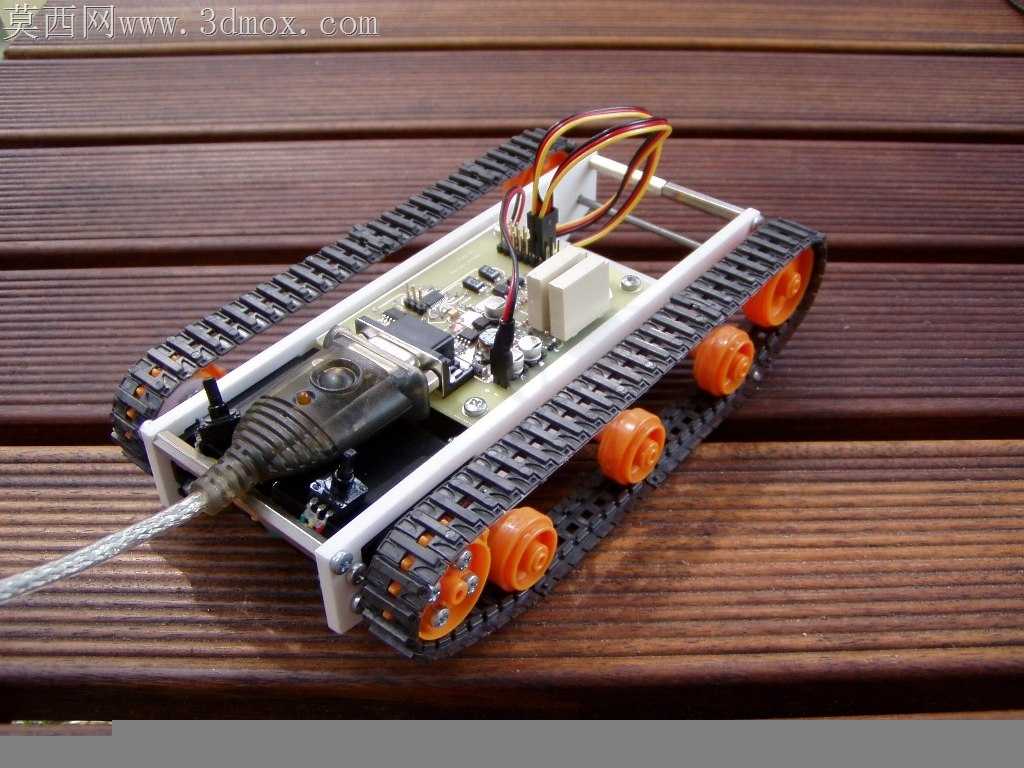

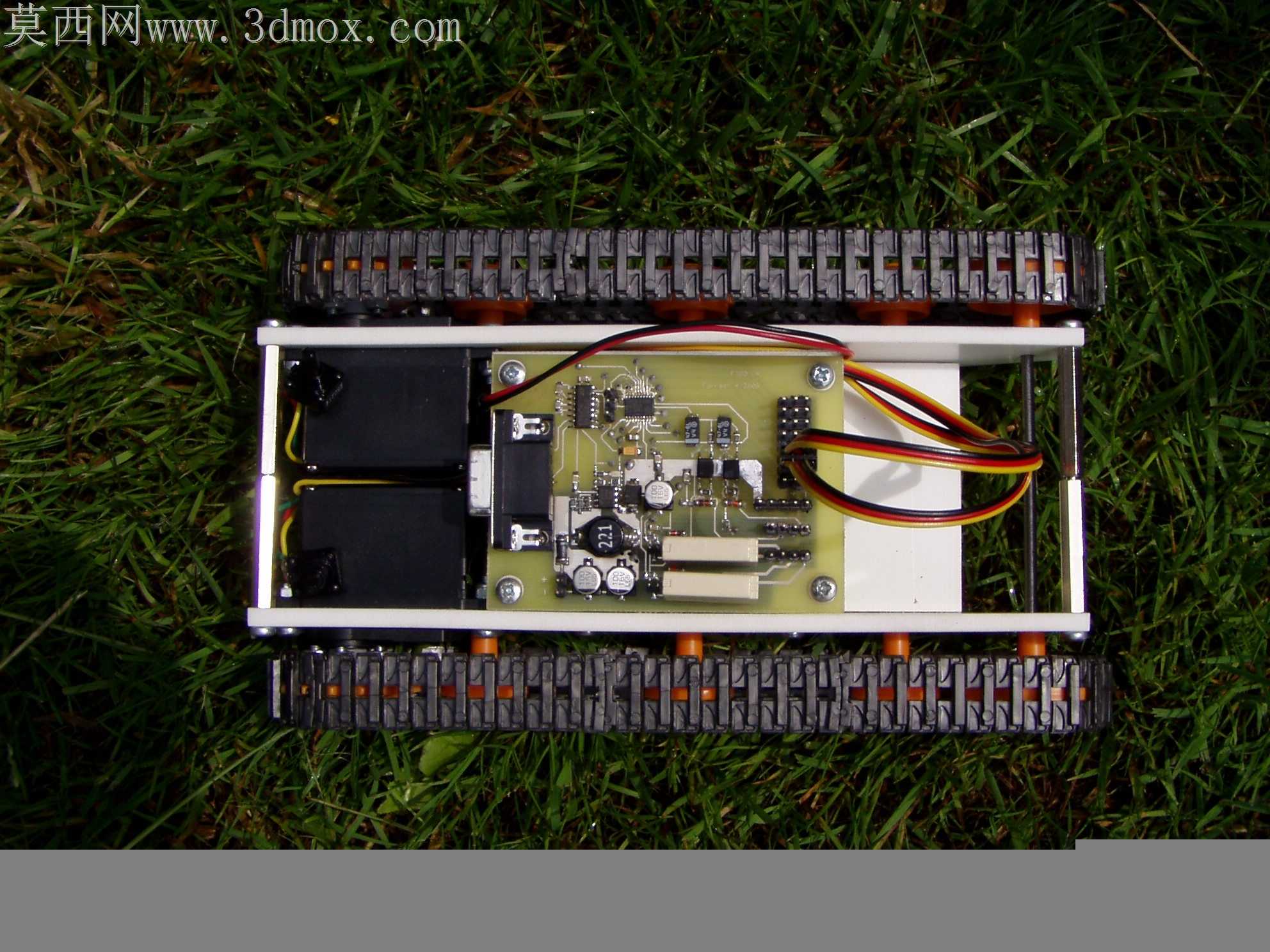

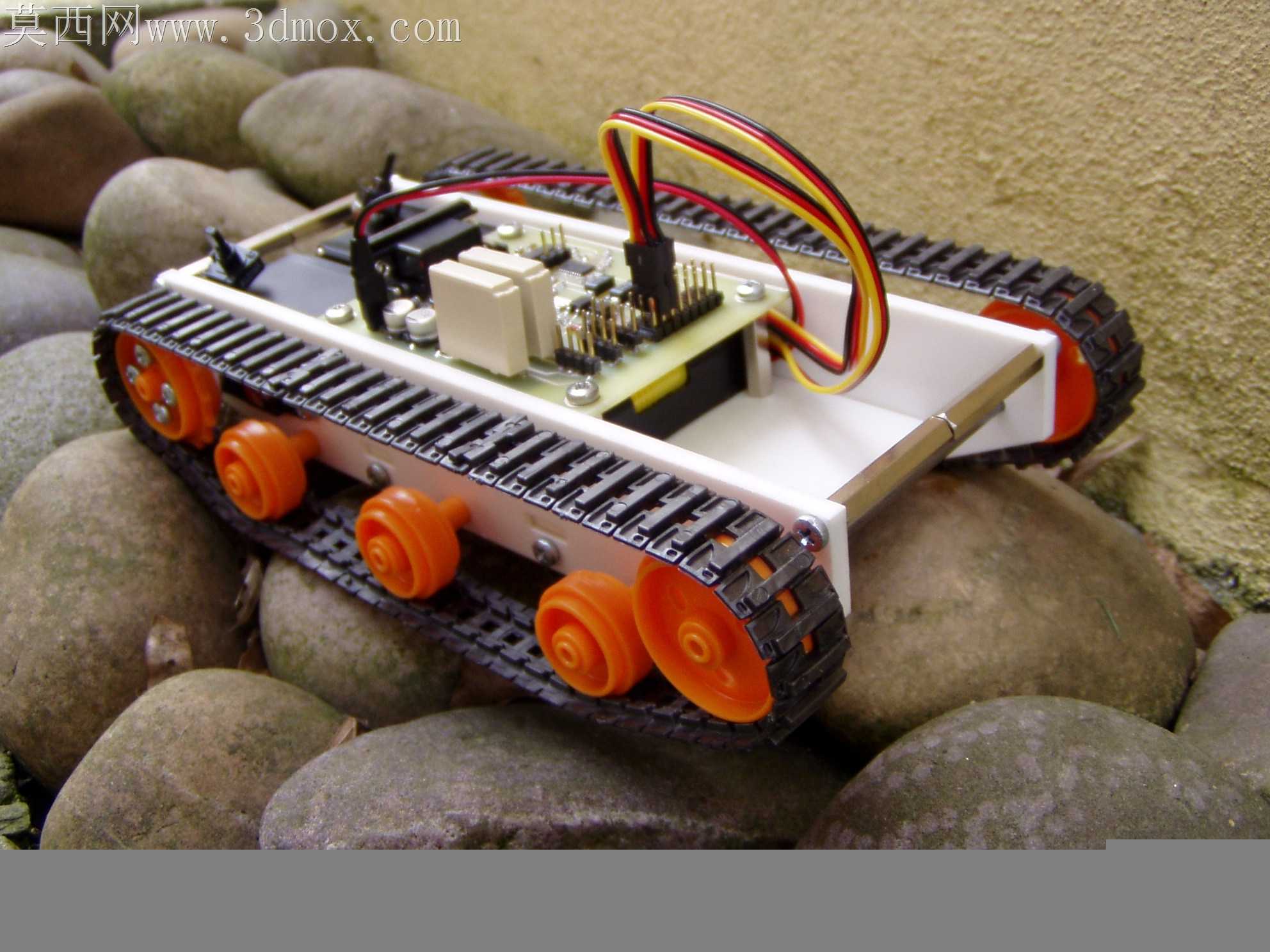

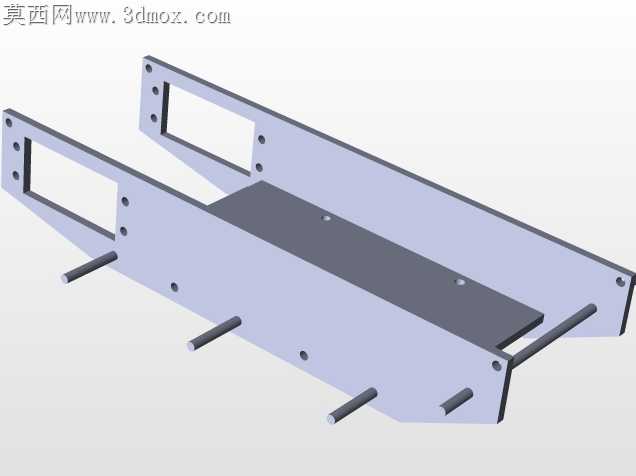

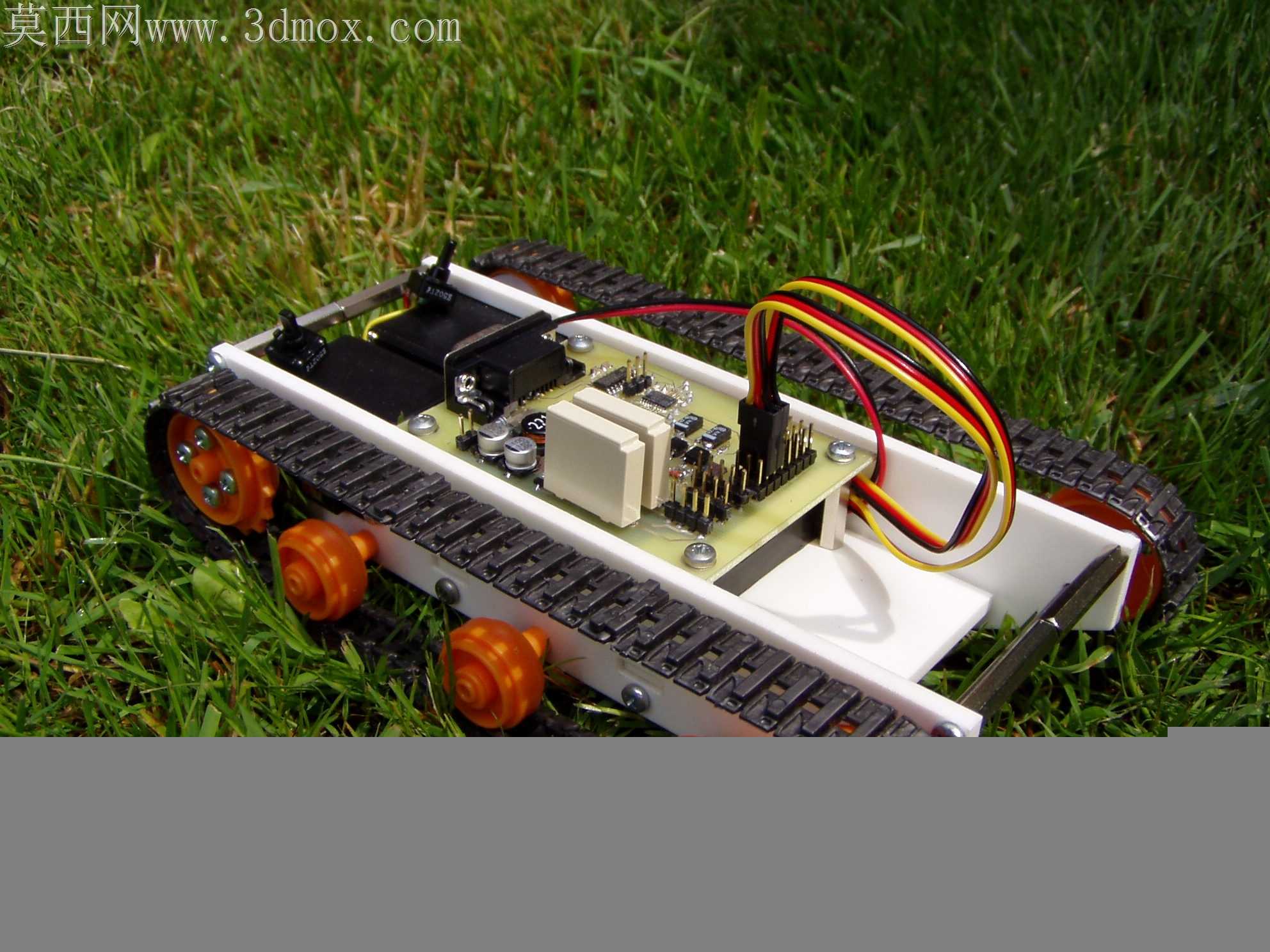

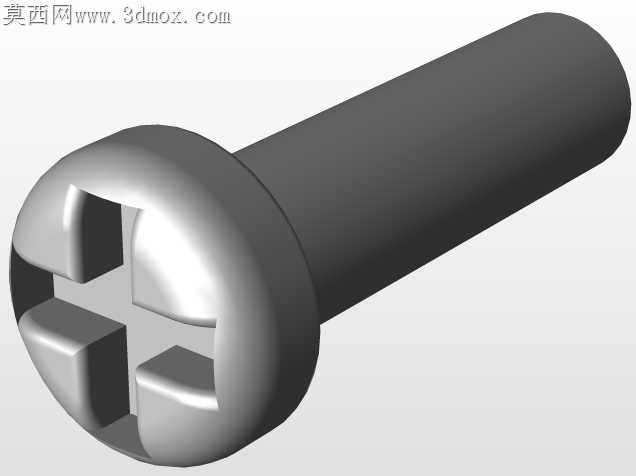

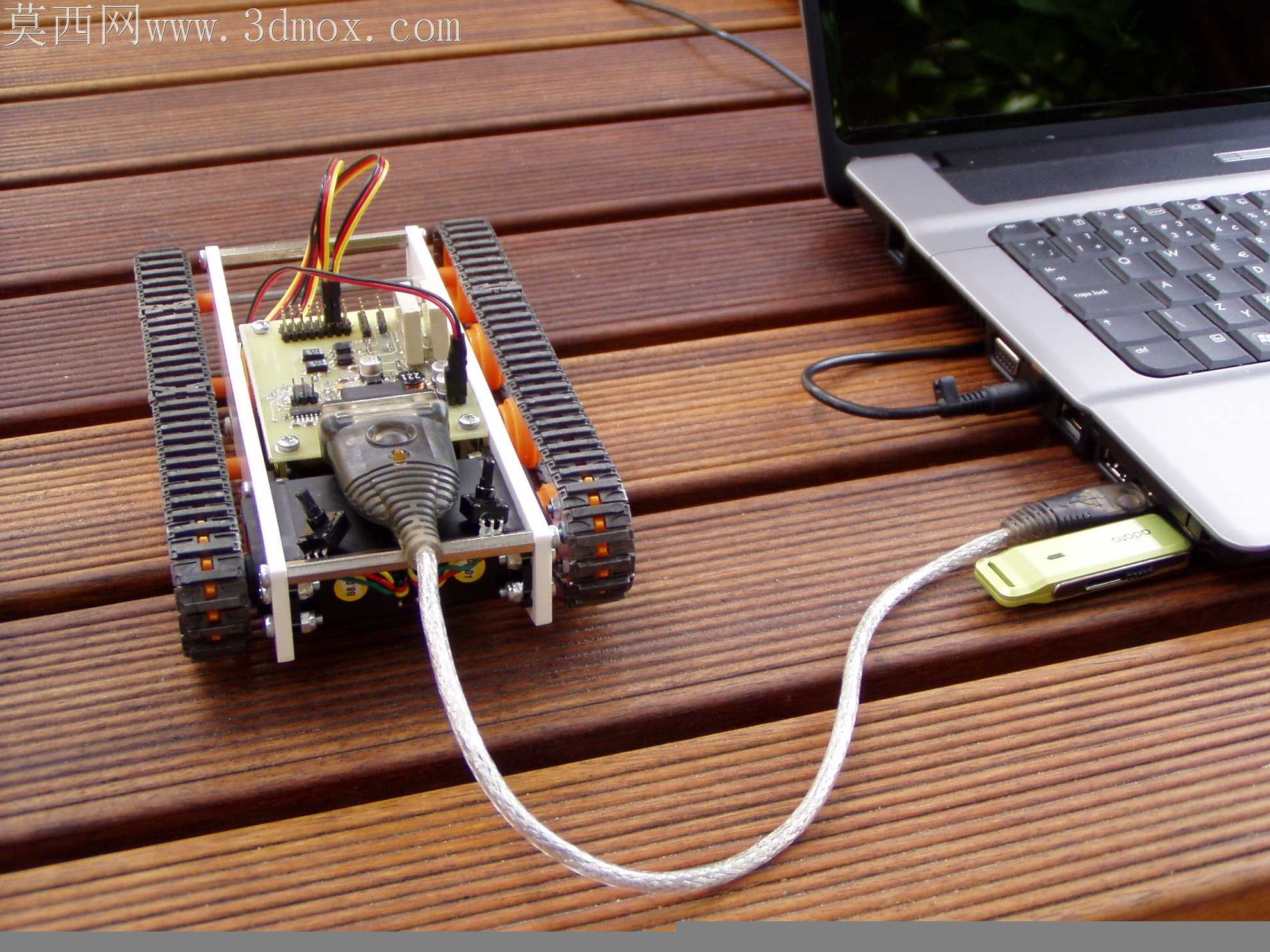

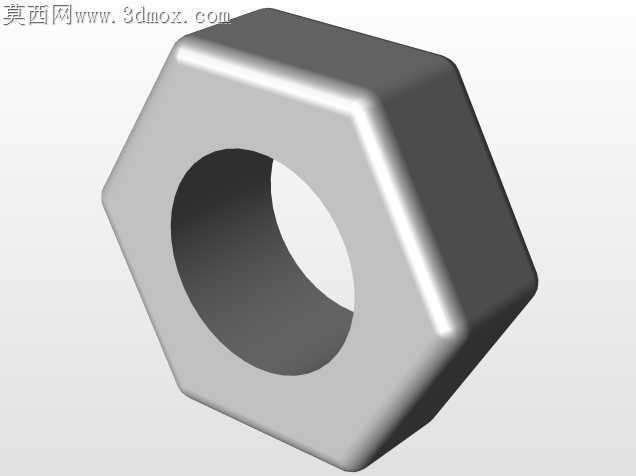

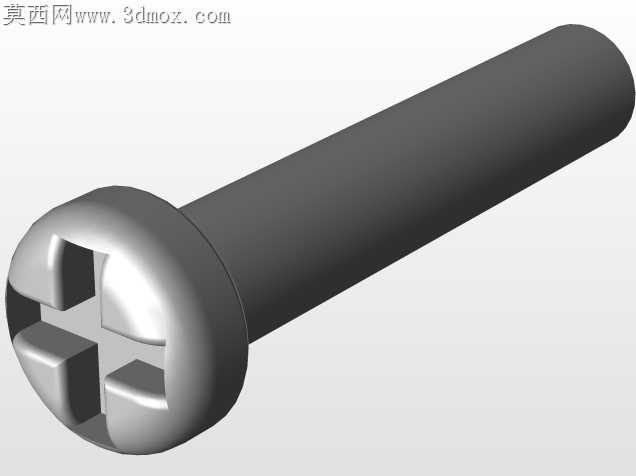

激光切割板材做小型移动机器人底盘时，最容易踩的坑是板材孔位公差与电子元件安装位的匹配偏差，很多新手做出来的底盘要么电路板固定柱对不上孔，要么履带张紧度调完跑半小时就脱轨。这款履带底盘的框架采用白色板材切割成型，侧板上的驱动轮轴孔、承重轮安装孔、电路板固定柱孔位都做了0.2mm的公差预留，刚好适配标准M3铜柱的安装间隙，不用后期扩孔或者垫垫片就能把主控板稳稳固定在底盘中部。履带选用的是橡胶同步带改的防滑履带，驱动轮做了齿形啮合结构，和履带内侧的卡槽完全契合，不会像光面轮那样遇到草地阻力就打滑空转，前端额外加装的三个橙色导向轮，能把履带下沿撑出贴合地面的弧度，压过草叶或者小碎石的时候，履带和地面的接触面积比普通双轮支撑结构大了近40%，不容易被细小杂物卡进履带和侧板的缝隙里。布线的时候特意把杜邦线整理成红黄黑三色成束，顺着侧板内侧的走线槽排布，没有让线束垂到履带运行的路径上，避免机器人行进时绞线扯断引脚。主控板旁边的驱动模块、电容元件都留够了散热间隙，就算连续跑二十分钟，模块表面的温度也不会超过四十度，不会因为积热导致舵机驱动丢步。电池仓藏在主控板下方的空腔里，重心压在底盘前后轮距的中点位置，爬坡的时候不会出现头翘尾翻的情况，就算爬上30度的草坡，整车重心也始终落在履带支撑面以内。侧板上预留的扩展孔位没有做满，留了近三分之一的空位方便后期加装传感器、机械臂之类的扩展模块，不用重新切割整块侧板就能完成功能迭代。履带张紧结构用的是侧板后端的长圆孔设计，松开驱动轮的固定螺丝就能前后调整轮距张紧履带，不用额外加装张紧轮，既减轻了底盘重量，也减少了一个容易卡滞的活动部件。所有切割边缘都做了0.3mm的倒角处理，组装的时候不会被板材毛边刮破导线绝缘层，也不会划手，很适合创客实训的时候让新手独立完成整机组装，不用额外做打磨工序。
