适配15mm轴径双滚珠轴承线轴固定结构

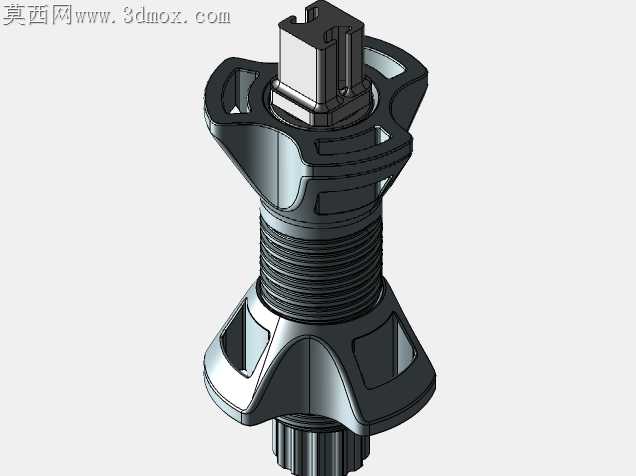

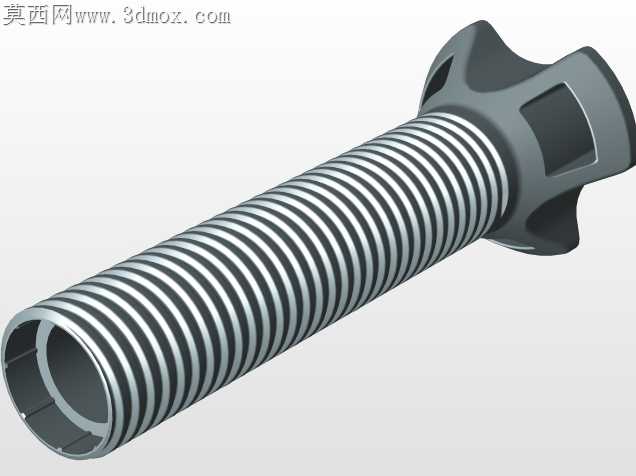

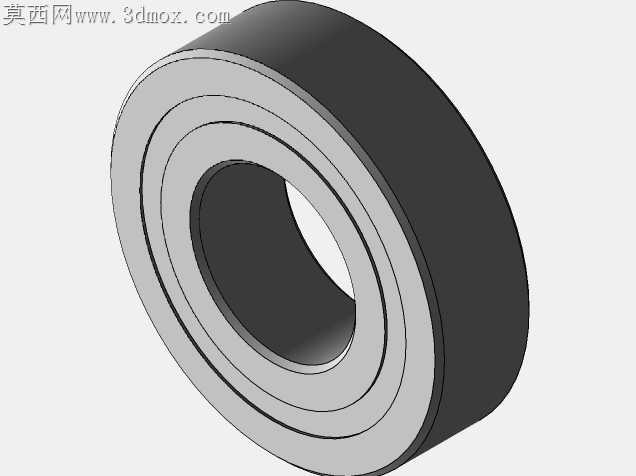

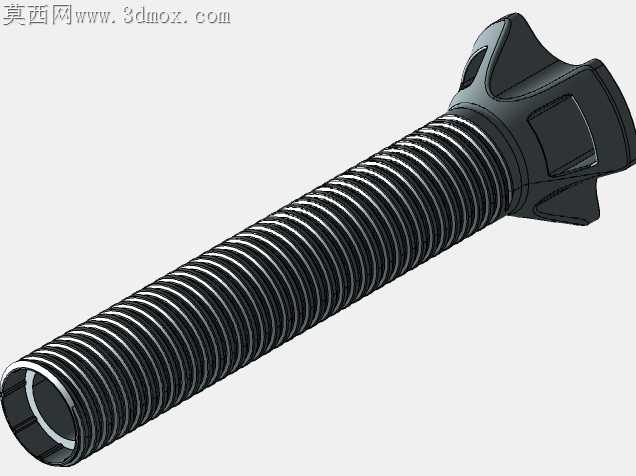

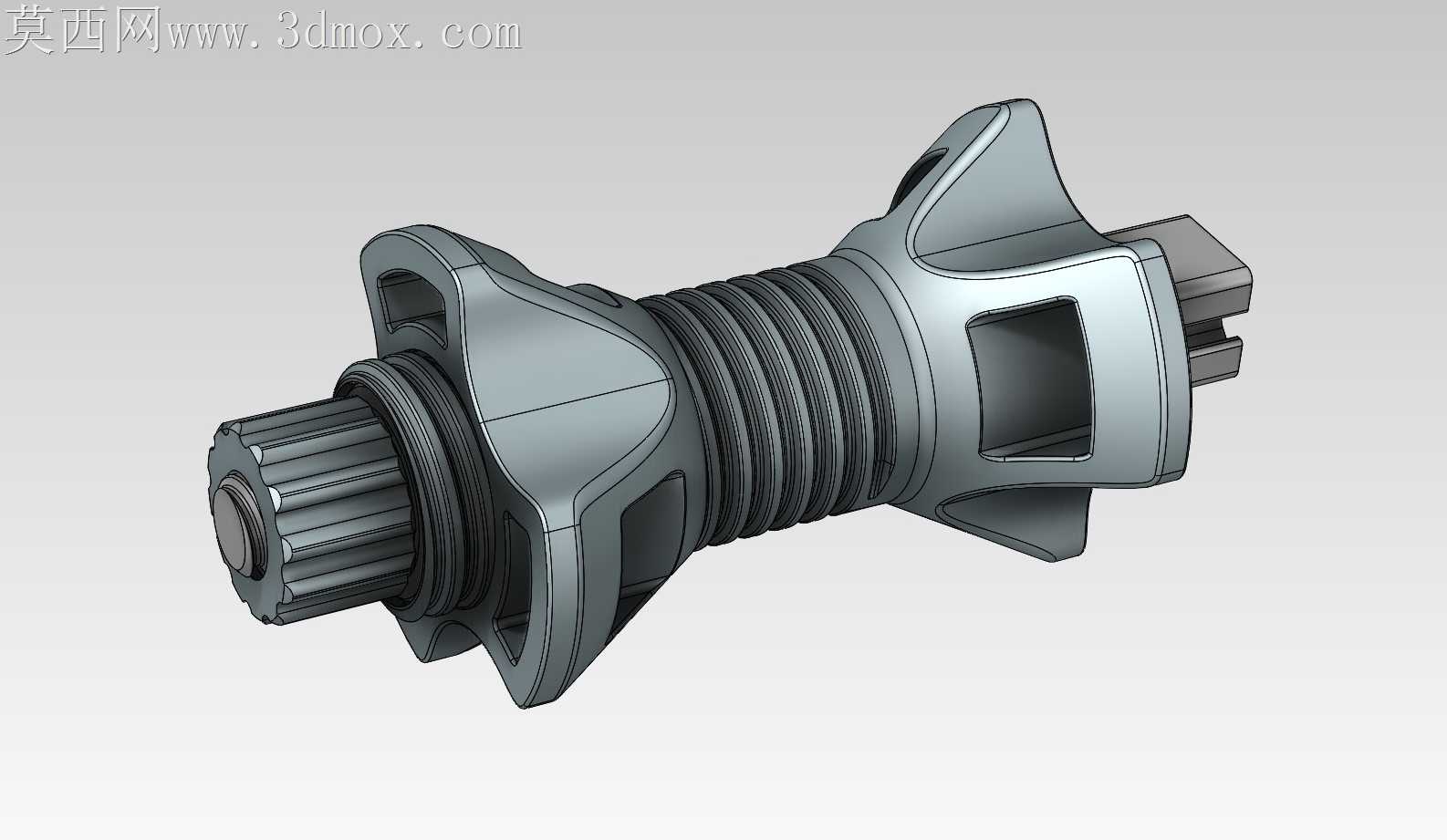

直径15mm的轴类配套线轴架，长期在往复走线工况下最容易出现的问题，是轴承位偏磨导致的线轴跳动，一旦跳动量超过0.2mm，走线张力就会出现周期性波动，轻则出现排线不齐，重则引发线材卡滞扯断。这款固定结构在轴承安装位做了0.03mm的过盈配合公差设计，轴承装入后不会出现轴向窜动，两端的花键轴头做了渐开线齿形修形，和配套传动件啮合时不会出现卡滞打齿的问题。中间的螺纹段采用了梯形牙型，相比普通三角牙，锁紧后的防松能力提升40%以上，即使在持续振动的工况下，也不会出现锁紧螺母回松的问题。两侧的翼状支撑结构做了等壁厚设计，壁厚差控制在0.8mm以内，注塑成型时不会出现局部缩痕，同时支撑筋的走向完全贴合受力方向，走线时产生的径向载荷可以顺着筋条直接传递到安装基准面，不会在支撑根部出现应力集中。端部的方形卡槽做了1°的拔模斜度，和配套限位块装配时可以实现无工具快拆，卡槽边缘做了R0.5的圆角过渡，拆装时不会刮伤配套零件的表面。轴承位的内侧预留了0.2mm的储油间隙，填充润滑脂后可以保证轴承在长期运行时不会出现干磨，省去了频繁拆洗加油的维护步骤。中间的过线槽做了光滑圆弧过渡，线材经过时不会被锐边刮伤绝缘层，即使是带外皮的柔性线材，长期往复摩擦也不会出现外皮破损的问题。整个结构没有多余的装饰性特征，所有曲面和棱角都服务于功能需求，加工时无论是采用机加工还是注塑成型，都不需要复杂的工装夹具，一次装夹就可以完成所有关键尺寸的加工，有效降低了生产过程中的装夹误差。装配时不需要额外的定位销，依靠各配合面的公差就可以实现精准定位，装配效率比传统的分体式线轴架提升60%以上，同时减少了零件数量，降低了供应链的管理成本。在实际工况测试中，这款固定结构在连续120小时的往复走线测试中，轴承位的磨损量不到0.01mm，线轴的径向跳动始终稳定在0.1mm以内，完全满足高精度走线的使用需求。
