带喷嘴12V直流无刷鼓风机结构设计

这款带侧置喷嘴的直流离心式鼓风部件，在小型设备的散热、送风、负压吸附场景中应用十分广泛，日常能在桌面级3D打印机散热风道、小型医疗设备气路供给、便携电子设备主动散热模组、DIY桌面除尘装置里见到同结构产品的身影。不同于轴流风机的直吹送风逻辑，这款产品采用蜗壳式离心结构，叶轮高速旋转时将轴向进入的空气通过叶片导流，在蜗壳内完成动能到压力能的转换，最终从侧置的圆柱形喷嘴送出高压气流，同等安装体积下能输出比轴流风机更高的风压，适合需要对接管路、有一定风阻的送风场景。

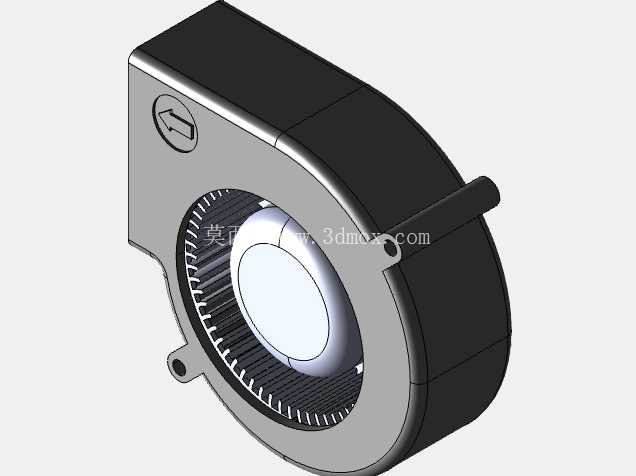

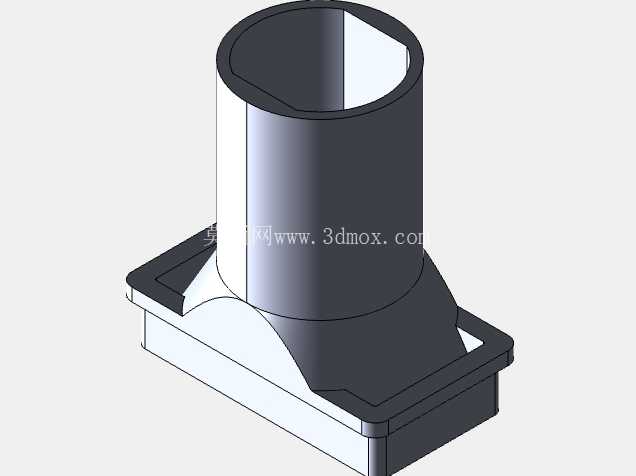

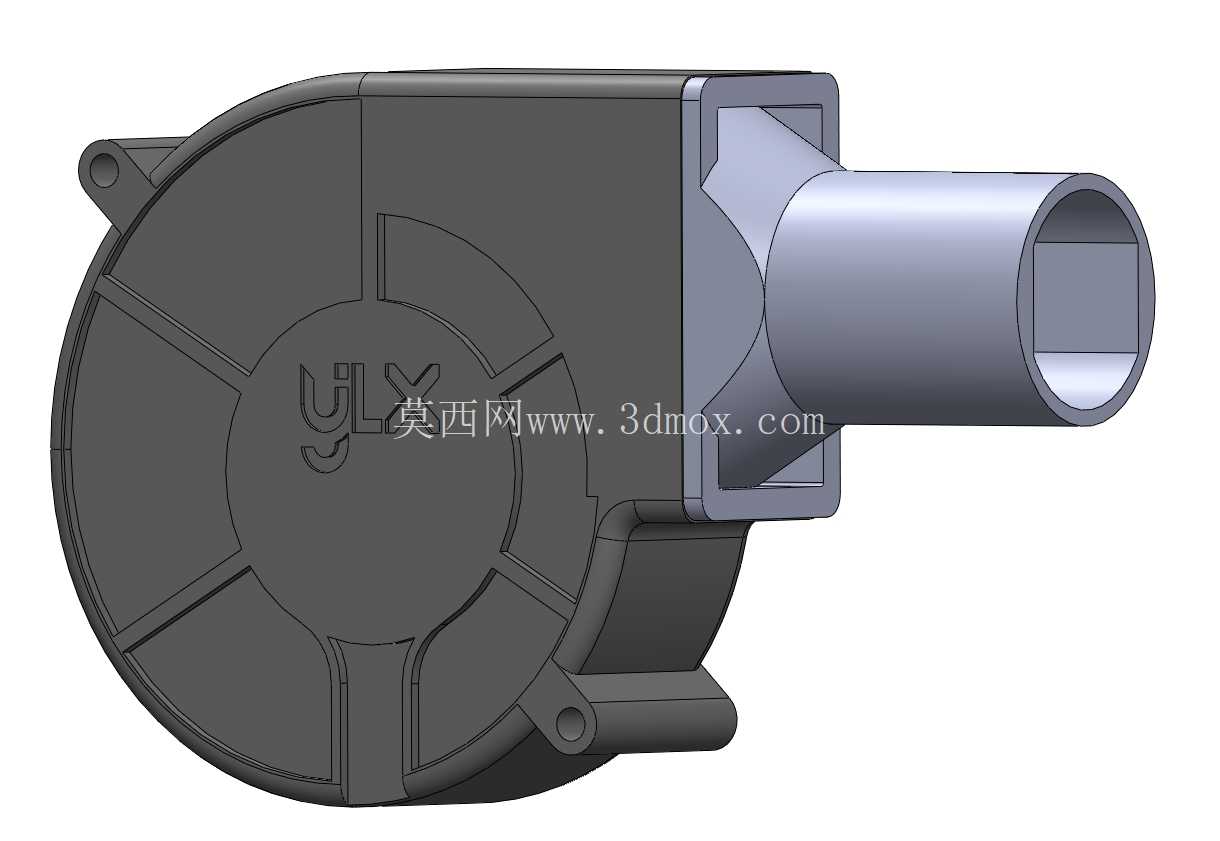

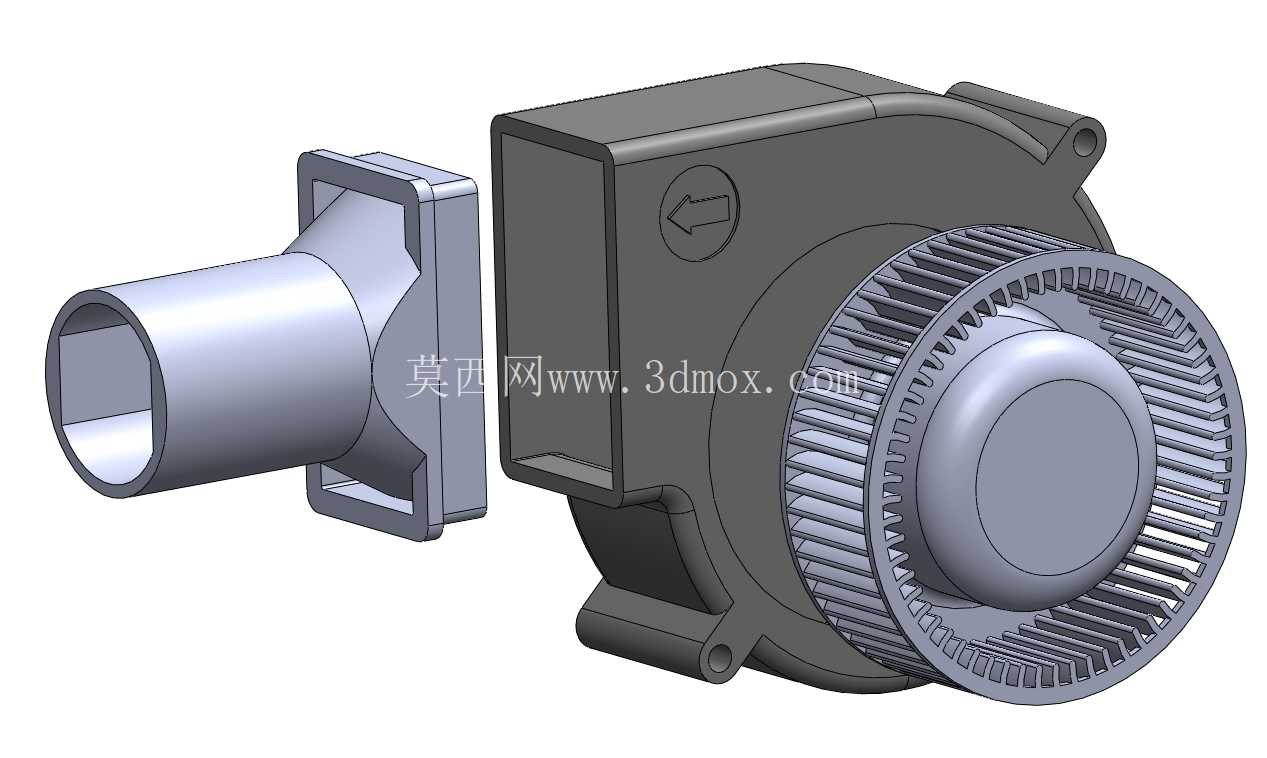

从结构设计逻辑来看，这款模型做了适配逆向参考的特征简化，核心保留了产品的安装边界、接口尺寸与核心结构特征：蜗壳主体采用上下扣合的分体结构，侧面预留的两个带孔安装耳是实际装配时的核心固定位，安装耳的孔位间距、孔径大小都保留了实际量产产品的通用尺寸，做结构选型时可以直接参考该尺寸预留安装空间，不需要额外调整固定位的布局。侧置的喷嘴采用标准圆柱接口，外径尺寸适配常见的柔性送风软管，做设备气路对接时可以直接套接软管，不需要额外设计转接头，能减少装配环节的零件数量。

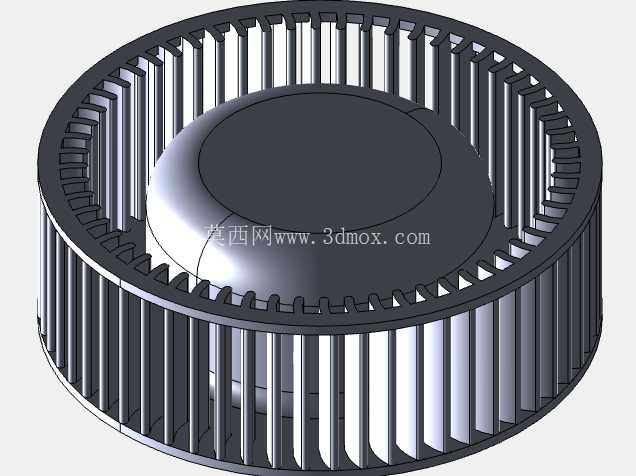

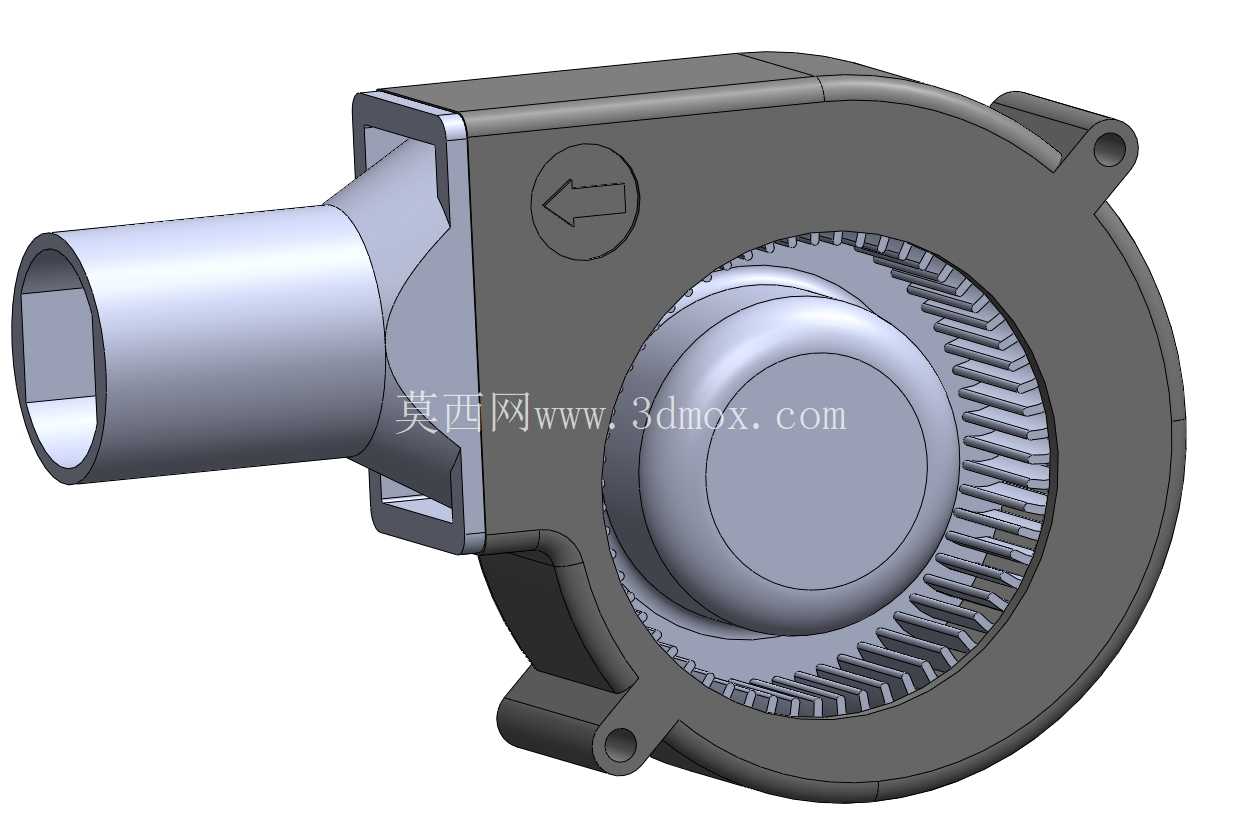

叶轮部分采用前向多翼式结构，叶片沿叶轮周向均匀排布，这种结构的优势是相同转速下能输出更高的风压，同时运行噪音比径向叶片更低，适合对噪音有一定要求的民用、办公类设备场景。叶轮中心的装配位适配常规的12V直流无刷外转子电机，电机内嵌在蜗壳中心的圆形凹槽内，装配时不需要额外设计电机固定支架，蜗壳本身的结构就能完成电机的径向定位，只需要在蜗壳背面预留电机出线的缺口即可，能有效压缩整个鼓风部件的轴向安装尺寸。蜗壳表面的箭头标识清晰标注了叶轮的旋转方向，做电路控制设计时要注意匹配电机的转向，反向旋转会导致出风口风量骤降，无法达到设计的送风参数。

实际做设备集成时，要注意这款鼓风部件的安装边界：蜗壳的圆形主体部分要预留足够的径向空间，不能和周边的结构件产生干涉，尤其是叶轮的旋转区域，周边零件要和蜗壳内壁保留至少2mm的安全间隙，避免生产装配的公差累积导致叶轮刮蹭蜗壳内壁，产生运行噪音甚至卡死电机。进风侧位于蜗壳的轴向端面，做结构设计时不能遮挡进风区域，要在进风面预留至少10mm的无遮挡空间，保证进风顺畅，若进风面积被遮挡超过30%，会直接导致出风量下降、电机负载升高，长期运行会缩短电机的使用寿命。

从功能特性来看，12V直流供电的属性让这款部件可以直接适配常见的低压直流供电系统，不需要额外搭配高压供电模块，适合便携设备、车载设备、桌面小型设备的集成需求。无刷电机的结构相比有刷风机寿命更长，没有碳刷磨损产生的粉尘，适合用在对洁净度有一定要求的设备气路中，比如小型实验室仪器、桌面级激光雕刻机的排烟送风场景，不会因为碳刷粉尘污染设备内部的光学元件。侧置喷嘴的设计可以直接对接小直径的送风管路，把高压气流精准送到需要散热或吹扫的位置，比开放式的离心风机送风效率更高，气流的指向性更好。

做逆向建模参考时，要注意这个模型的特征是做了简化处理的，比如叶片的曲面弧度、蜗壳内壁的型线是近似拟合的，实际开模生产时需要根据选定的电机参数重新做流体仿真优化，调整蜗壳的扩压角度和叶片的安装角，才能达到最优的送风效率。但如果是做设备结构选型、安装空间预留、装配干涉检查这类工作，模型保留的安装尺寸、接口尺寸、整体外轮廓完全可以满足设计需求，不需要额外测绘实物就能完成前期的结构布局工作，能大幅缩短前期方案设计的周期。在做3D打印验证时，也可以直接参考这个模型的结构打印原型件，搭配标准的12V无刷电机完成功能验证，测试不同转速下的风量和风压参数，确认是否满足设备的设计需求。
