TP-Link千兆单模双纤光纤收发器结构建模

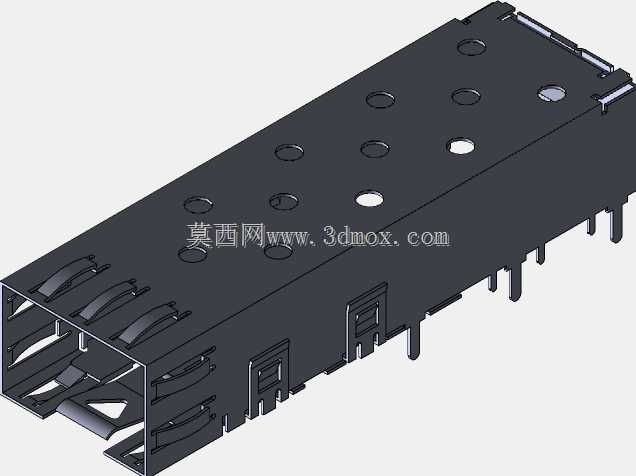

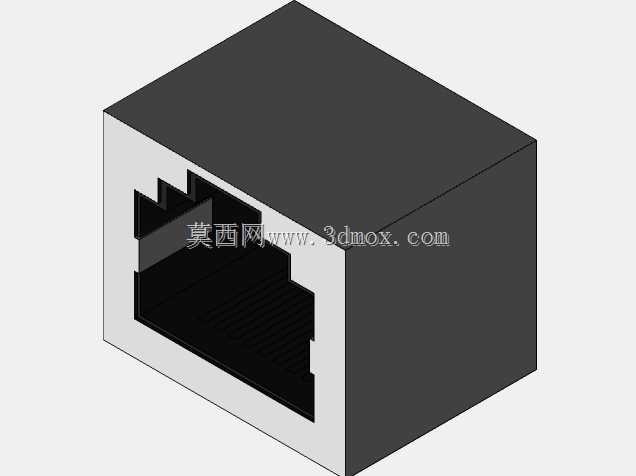

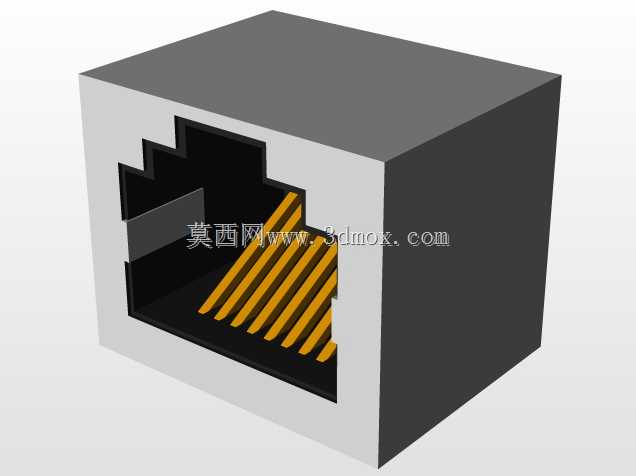

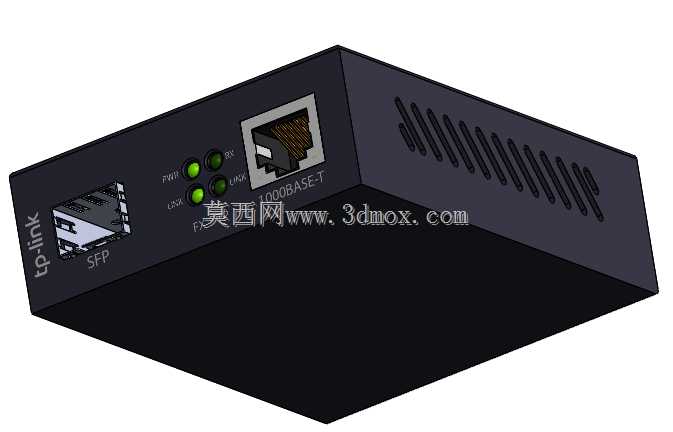

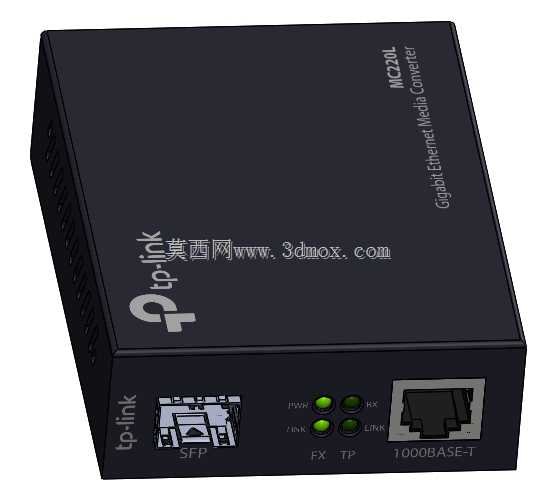

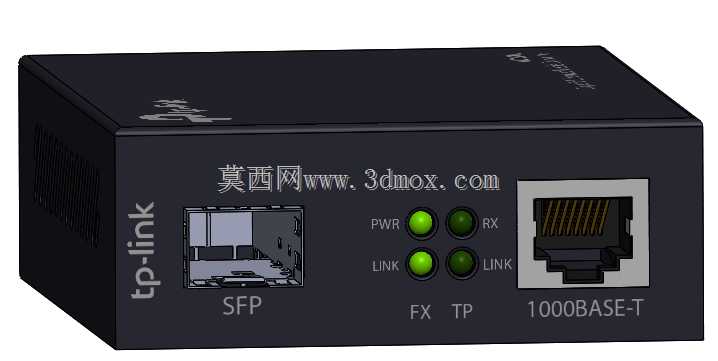

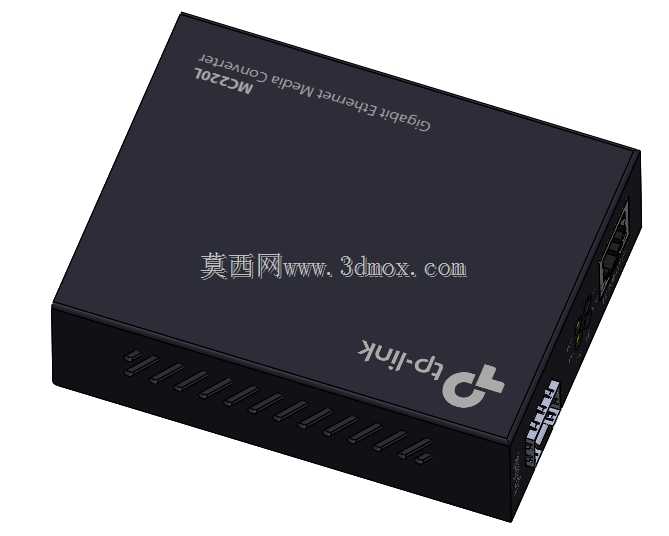

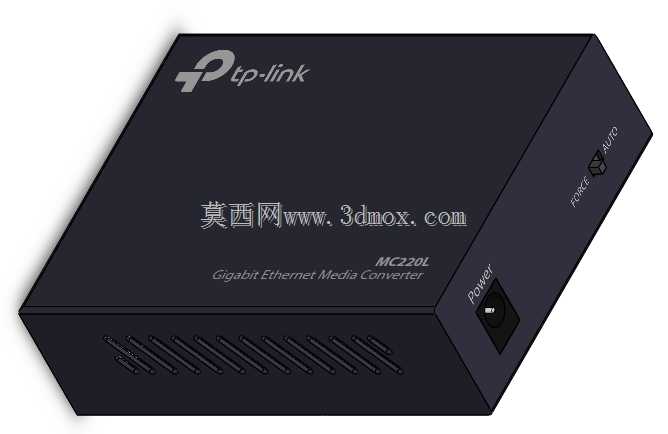

这款光电转换设备的三维建模，完全围绕工程现场实际安装与布线需求展开，建模过程中优先还原了设备的接口布局与安装边界，方便做弱电柜布线仿真、设备集成排布的工程师直接调用。从实际应用场景来看，这类设备主要用在园区局域网跨楼宇布线、工业厂区长距离数据传输、监控系统组网等场景，负责将光信号转换为标准以太网电信号，解决双绞线传输距离不足的问题，同时兼容千兆传输速率，能满足高清视频回传、大容量数据交互的带宽需求。建模时首先还原了设备的金属外壳结构，外壳采用标准1模位导轨安装适配尺寸，侧面预留的散热槽结构完全参照实物开模位置还原，既保证外观还原度，也能在做热仿真分析时提供准确的结构参考。前面板的接口布局是建模的重点，一侧为SFP光模块插槽，可适配不同传输距离的光模块，另一侧为标准RJ45电口，对应1000BASE-T传输标准，面板上的四个状态指示灯分别对应电源、光口链路、电口链路、数据收发状态，建模时还原了指示灯的沉孔结构与灯珠位置，方便做设备状态演示动画时直接调用。设备的外形尺寸严格参照实物比例还原，宽度适配标准弱电箱的安装位间距，底部预留的卡扣结构完全匹配DIN导轨安装尺寸，工程师在做机柜排布设计时，可以直接将模型导入装配体，核对安装间隙、布线折弯半径，避免现场安装时出现接口干涉、布线空间不足的问题。设计思路上完全遵循工业通讯设备的实用化原则，没有多余的装饰结构，所有外部特征都服务于安装、接线、状态观测的实际需求，外壳的边角做了小圆弧倒角处理，既符合钣金加工的工艺要求，也避免安装时划伤施工人员。接口的沉台深度、固定卡扣的凸起尺寸都做了精准还原，能直接用于配套的安装支架、防尘配件的适配设计，对于做网络设备集成、弱电系统深化设计的从业者来说，这个模型可以直接用于方案演示、装配干涉检查，不需要再重复测绘建模，能大幅提升前期设计的效率。
