TP-Link八口千兆网管交换机结构设计

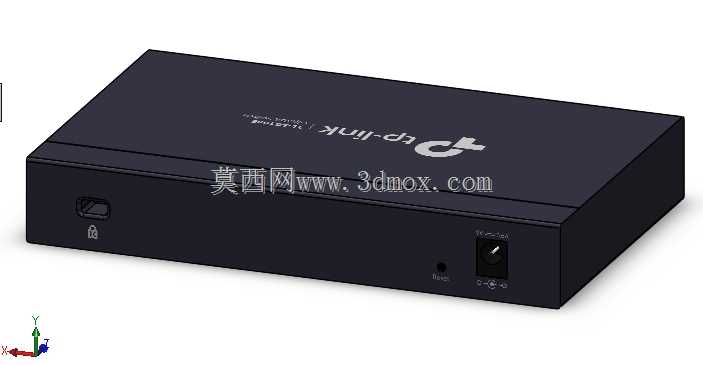

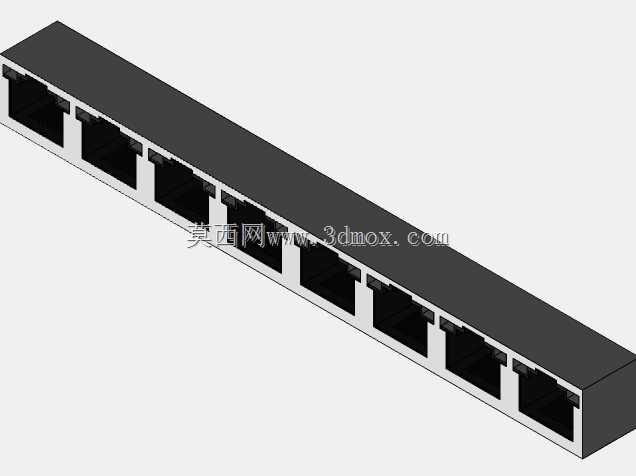

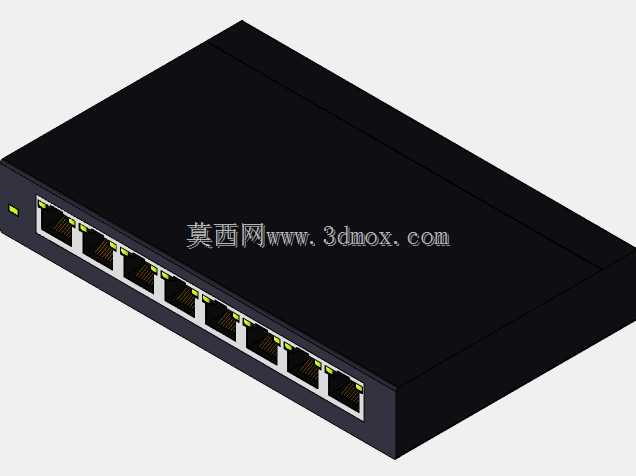

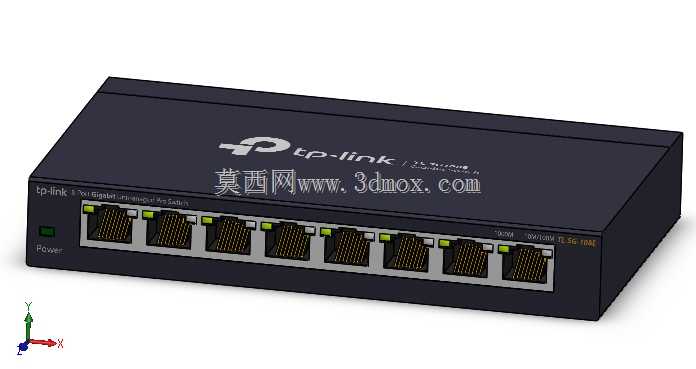

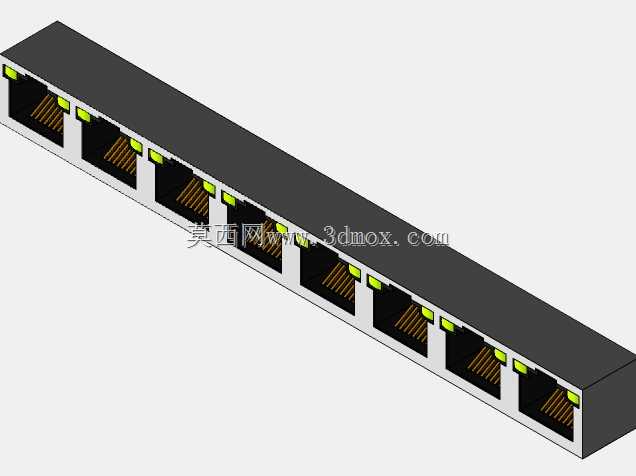

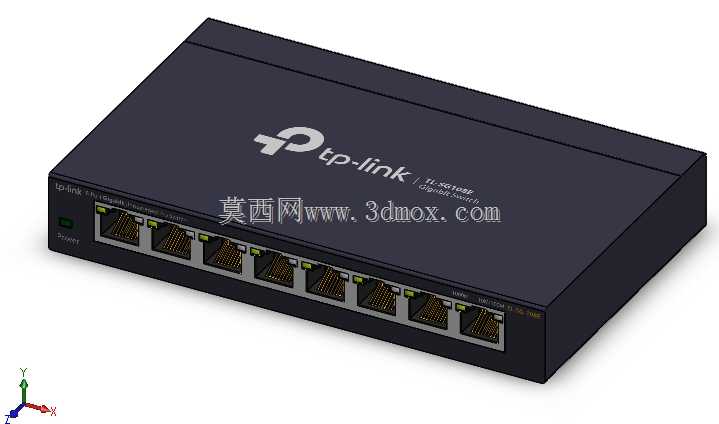

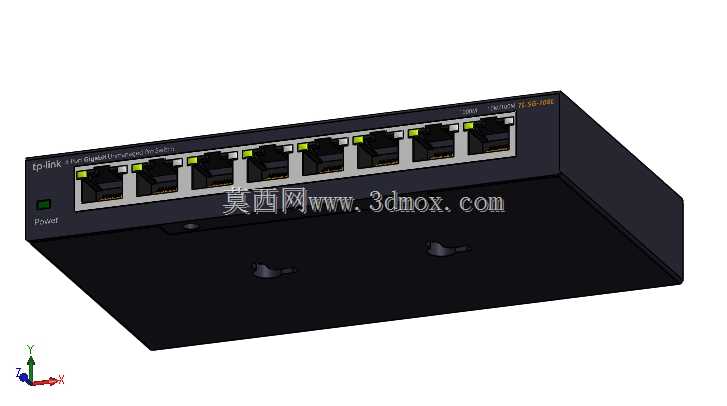

这款八口千兆网管交换机的三维建模，完全围绕桌面级小型网络部署场景的实际需求展开，日常多用于小型办公组网、工作室局域网搭建、家庭多设备高速互联、弱电井分支节点部署等场景，建模过程中优先还原了设备实际使用中的安装边界与结构细节。从设备实际用途来看，该机型承担局域网内多终端的千兆数据交换功能，支持网管配置可实现VLAN划分、端口限速、QoS流量调度等功能，相比非网管交换机更适配对网络管理有需求的小型组网场景，建模时针对端口排布、壳体结构、指示灯位置都做了1:1的结构还原。产品功能特性对应的结构设计上，前面板排布8个RJ45千兆电口，每个端口旁配置独立的链路状态指示灯，最左侧设置电源状态指示灯，端口间距预留了足够的水晶头插拔操作空间，不会出现相邻端口插满后插拔困难的问题；壳体采用金属冷轧板冲压成型，表面做磨砂喷塑处理，既可以屏蔽内部电路的电磁干扰，也能提升壳体耐磨抗形变能力，顶部壳体做了下沉式品牌标识区域，侧面预留散热格栅开孔，对应内部电路板的发热元件位置，保证长时间满负载运行时的散热效率。设计思路上优先考虑桌面平放的使用场景，底部四个角设置防滑橡胶脚垫，脚垫高度预留3mm左右的底部通风间隙，避免桌面贴合完全堵塞底部散热路径，同时壳体边角做R3圆角处理，避免安装维护时剐蹭线材或操作人员手部；整机外形为长方体结构，宽度适配标准弱电箱的内部安装空间，深度控制在100mm级别，平放时不会占用过多桌面空间，也可以通过壁挂孔固定在墙面或机柜侧方，建模时还原了壁挂孔的位置与尺寸，方便后续做安装布局模拟。建模过程中对接口的插拔行程、指示灯的透光结构、壳体的拼接卡扣位置都做了细节还原，没有做过度的结构简化，可直接用于网络组网方案的设备布局演示、机柜装配干涉检查、配套安装支架的设计参考，端口的安装尺寸完全符合RJ45接口的通用标准，和常规水晶头、网络跳线的模型装配时不会出现匹配错位的问题，壳体的壁厚、卡扣配合量都按照实际冲压钣金件的工艺参数设置，还原真实产品的装配逻辑。
