D-Link壁挂式网络监控摄像头结构设计

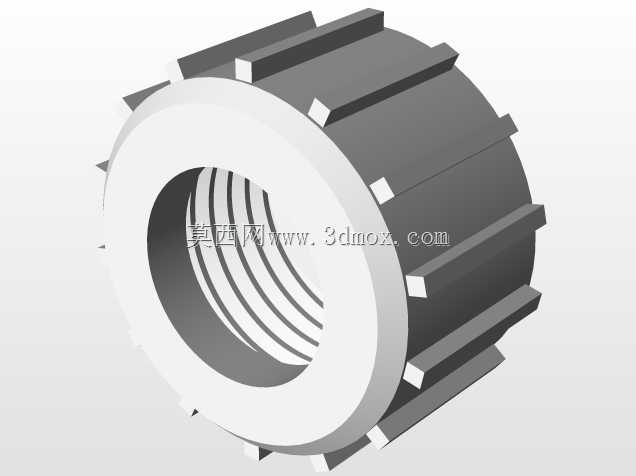

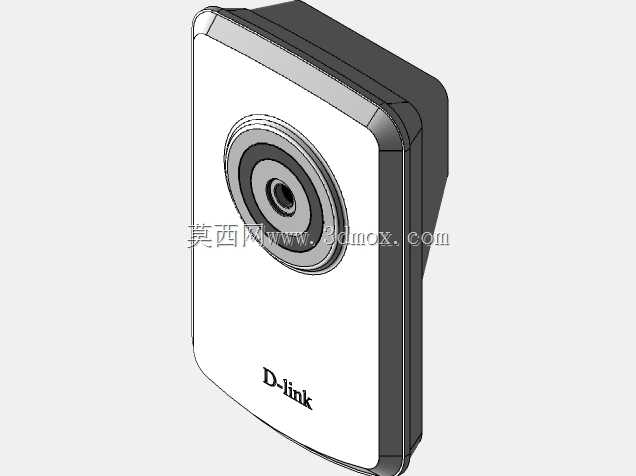

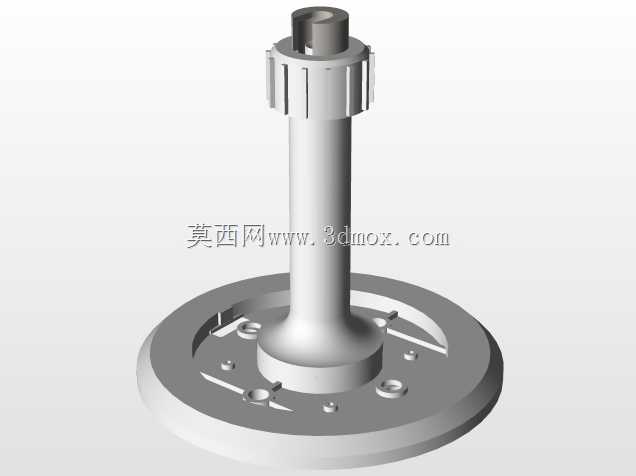

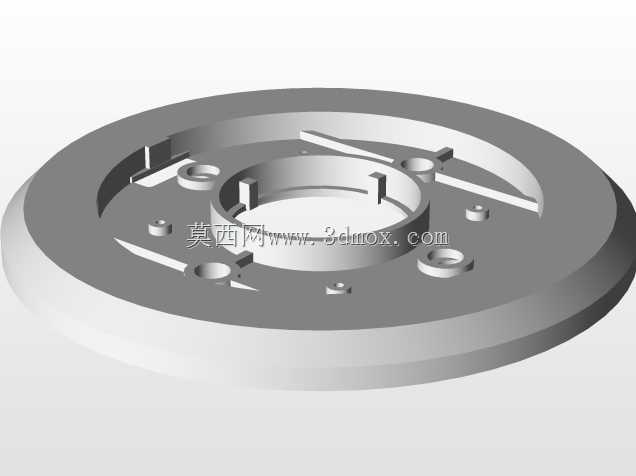

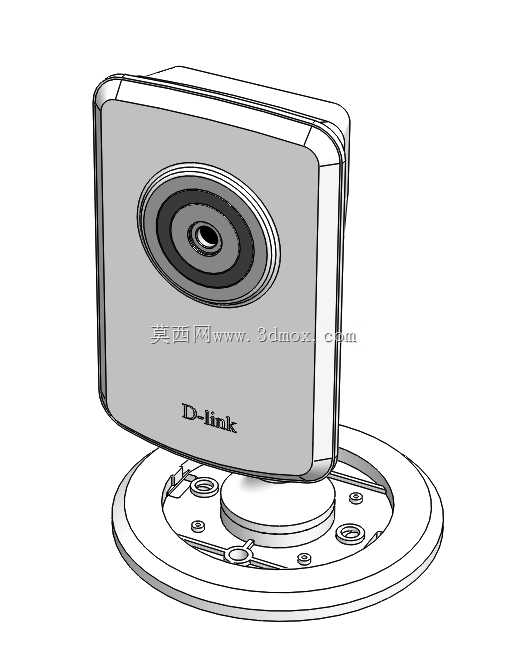

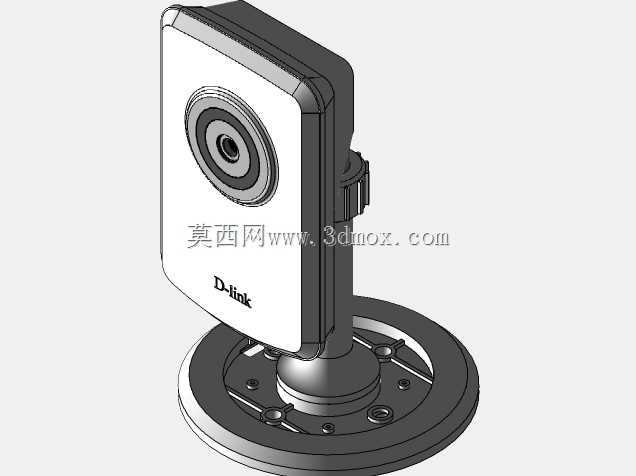

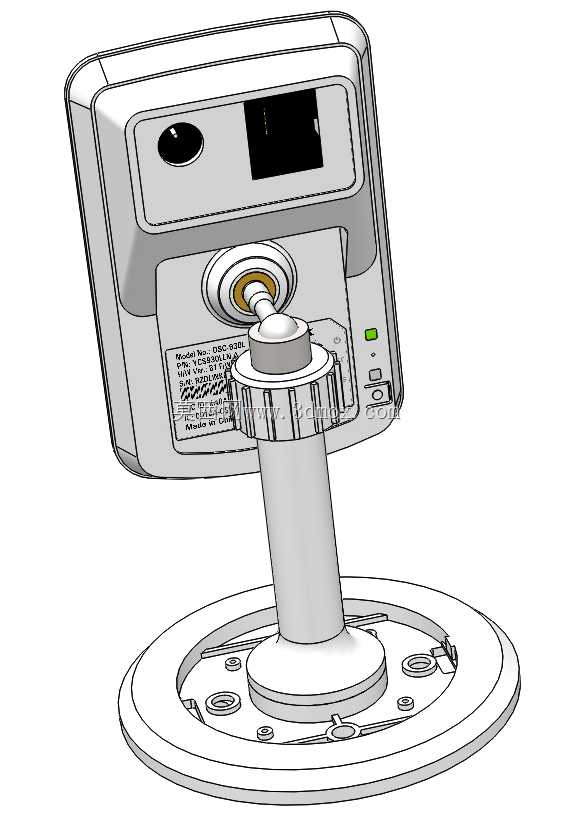

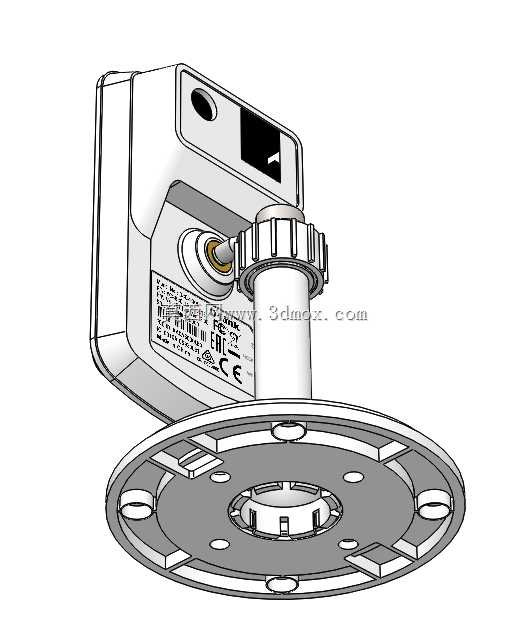

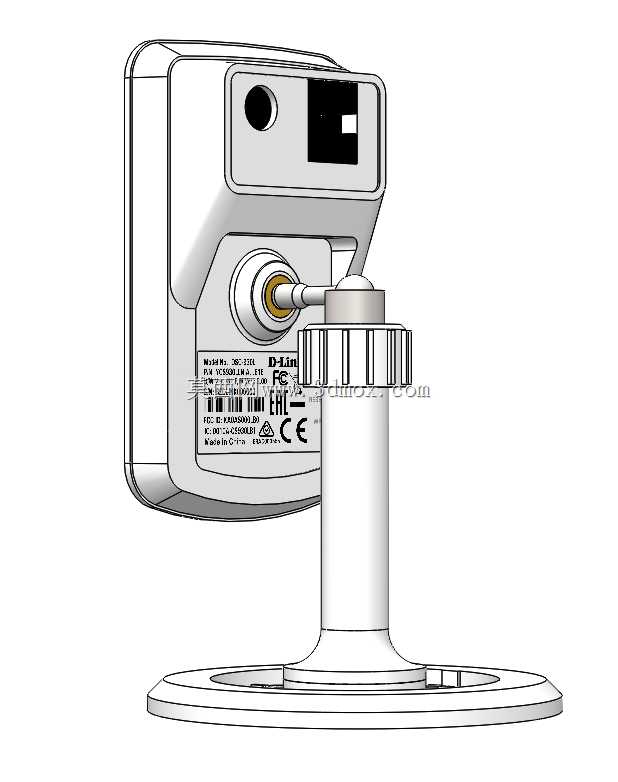

这款网络监控摄像头的结构设计，首先围绕民用及小型商用场景的安装适配需求展开，机身采用方正圆角的紧凑造型，既避免直角磕碰风险，也能在狭小安装位减少空间占用。机身正面集成镜头模组与状态指示区域，镜头区域做了内凹防护设计，可减少日常落灰对成像面的污染，状态指示灯采用半透明遮光罩结构，避免夜间灯光直射造成光污染，同时能清晰反馈设备运行状态。机身侧面预留的接口区域做了下沉式处理，搭配配套的防水胶圈可满足半户外走廊、门店门头这类有少量溅水场景的使用需求，接口旁的防滑标识能帮助运维人员在盲操作时快速找准插拔位置。配套的安装支架采用立柱式圆盘底座结构，底座预留多组标准安装孔位，可适配水泥墙面、木质吊顶、金属机柜等不同安装基面的固定需求，支架与机身连接的部位采用齿盘锁紧结构，松开锁紧旋钮后可实现水平360度旋转、垂直近180度的俯仰调节，调整到目标监控角度后拧紧旋钮即可依靠齿面咬合实现角度锁止，不会因长期震动出现角度偏移。机身内部的结构排布充分考虑散热需求，主板与镜头模组之间预留了足够的空气流通间隙，外壳对应位置开设隐蔽式通风槽，在不破坏外观整体性的前提下保证设备长时间运行的热量散出。机身背部的标签区域做了下沉式平面设计，粘贴设备参数标签后不会出现起翘、磨损问题，标签旁的CE、FC认证标识位置也符合出口类产品的标识规范要求。从安装边界来看，整套设备安装完成后，底座直径可覆盖常规86型接线盒的安装范围，无需额外扩孔即可覆盖原有墙面开孔，立柱高度预留了足够的走线空间，网线与电源线可从立柱内部中空通道走线，避免线缆外露影响美观，也能减少线缆被外力拉扯损坏的概率。镜头模组的安装位做了微调结构，组装时可通过周边的微调螺丝校准光轴位置，保证成像画面水平无倾斜，机身外壳的合缝位置采用卡扣加螺丝的双重固定方式，既方便后期运维拆解，也能保证壳体拼接紧密，减少灰尘进入机身内部的可能。
