带翻转结构的托马电源接线防护盒

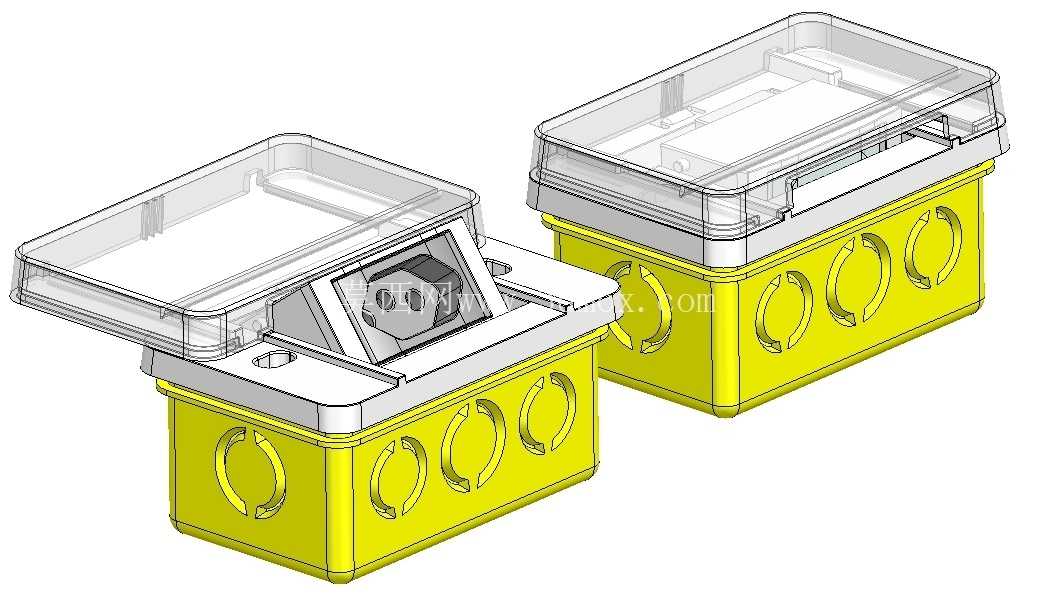

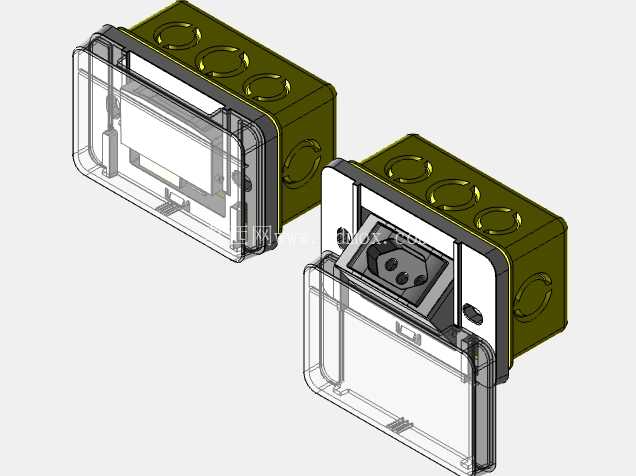

这款带翻转上盖的接线防护结构，最初是为车载低压配电回路的外接取电场景设计的，日常在商用车改装、特种作业车辆的外接供电端口、户外临时配电工位都能见到同类结构的应用。从实际使用场景出发，这类防护盒需要兼顾日常状态下的防尘防水溅能力，以及取电操作时的便捷性，翻转结构的设计刚好平衡了这两个核心需求：闭合状态下上盖与盒体的贴合边做了阶梯式止口设计，配合边缘的密封胶条安装位，能够阻挡日常作业环境中的粉尘、飞溅水渍进入盒体内部，避免内部接线端子出现氧化、短路问题；需要取电时，只需掀开上盖即可露出内部的插座安装位，无需完全拆卸盒盖，操作完成后合上上盖就能自动回到防护状态，不会出现零件遗失的问题。

从结构设计逻辑来看，盒体主体采用下深上浅的腔体结构，下部腔体预留了足够的接线空间，能够容纳3组4平方毫米的多股铜芯线弯折、接线端子压接后的空间余量，不会出现线缆挤压导致的绝缘层破损问题；上盖采用半透明的工程塑料材质设计，日常无需开盖就能观察内部接线端子的状态、是否存在积尘或者烧蚀痕迹，降低日常巡检的工作量。盒体侧面设计的环形凹槽结构，一方面是作为加强筋提升盒体侧壁的结构强度，避免安装紧固时侧壁出现变形，另一方面也可以作为线缆标识的粘贴位，方便运维人员快速区分不同回路的接线定义。

安装边界方面，这款防护盒的底部预留了四个沉头安装孔，孔位间距适配常规的电气安装板开孔标准，可以直接通过M4螺丝固定在设备侧壁或者配电安装板上，安装后盒体突出安装面的高度控制在65毫米以内，不会在狭窄的设备舱内占用过多空间，也不会被周边的线束、结构件剐蹭到上盖导致意外开启。上盖的翻转转轴采用隐藏式设计，布置在盒体后侧的腔体内部，不会暴露在外部环境中积尘卡滞，转轴的转动阻尼经过匹配，既能够保证上盖掀开后可以停在任意角度不会自行回落砸手，也不会因为阻尼过大导致开合操作费力。盒体前侧的锁扣位置做了内凹设计，闭合后锁扣表面与盒体前壁齐平，避免搬运设备或者拉扯线束时误触锁扣导致上盖意外打开。

内部的插座安装位做了通用化的适配设计，既可以安装常规的三孔电源插座，也可以替换为USB充电模块、航空插座等不同的接插件，只需要更换对应的安装面板即可，无需重新开模制作盒体，能够适配不同场景下的取电需求。盒体内部的接线端子安装台做了抬高设计，距离盒体底部有10毫米的间隙，即便有少量冷凝水渗入盒体，也会积存在底部间隙内，不会直接浸泡到接线端子，进一步提升了使用的安全性。从建模细节来看，所有的边角都做了R2以上的圆角处理，没有尖锐的棱角，既能够避免注塑生产时出现应力集中导致的零件开裂，也能防止安装、运维人员操作时被棱角划伤。盒壁的厚度均匀控制在2.5毫米，符合常规工程塑料注塑的壁厚要求，生产时不会出现缩痕、缺料等问题，同时也能保证足够的结构强度，承受常规的外力冲击不会出现破裂。
