集成式液压动力单元SolidWorks设计模型

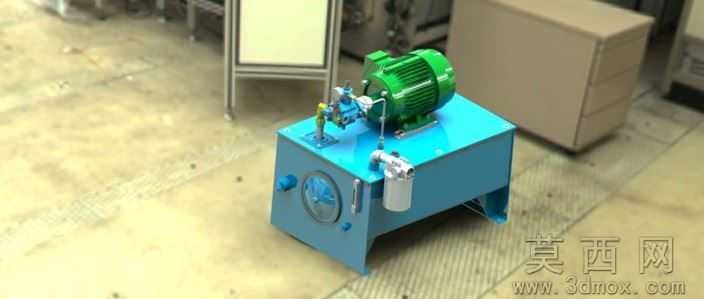

本模型为集成式液压动力单元完整三维设计成果，建模阶段采用SolidWorks2011软件完成全参数化构建，首先从核心的油箱基体开始建模，依据液压系统常规储油容积需求设定油箱长宽高参数，预留油泵安装位、电机固定座、油路接口、液位计安装槽、清洗窗口等结构位置，保证各部件安装基准完全对齐；随后依次完成绿色驱动电机、齿轮泵组、控制阀组、回油过滤器、油路球阀、液位液温计、空气滤清器等附属元件的独立建模，每个零件均按照工业级液压元件的实际尺寸比例绘制，装配阶段采用同轴、面重合、距离配合等标准约束关系，还原真实液压动力单元的装配逻辑，无干涉错位问题。参数设计层面，模型严格匹配中小型液压站的通用设计参数，油箱容积适配10MPa工作压力下的流量需求，电机功率与油泵排量参数匹配，阀组通径与油路管径对应，所有安装孔位、连接螺纹均采用液压行业通用标准规格，可直接导出工程图用于生产参考。渲染材质部分，对不同部件赋予对应真实材质：油箱采用蓝色金属烤漆材质，表面设置细微磨砂质感还原工业漆面效果，驱动电机采用深绿色铸铁材质搭配散热筋的金属反光效果，过滤器采用银白色铝合金材质，阀组采用黄铜与镀锌钢材质区分，管路采用高压橡胶管与镀锌钢管材质，地面设置工厂环氧地坪材质，整体渲染效果贴近真实车间内的设备实拍状态，清晰展示各部件外观特征。结构原理上，该动力单元为上置式立式安装结构，电机与油泵通过联轴器直连安装在油箱顶盖，油泵浸入油箱液面以下保证自吸能力，工作时电机驱动油泵从油箱吸油，压力油经阀组调压、换向之后输送到外接执行元件，回油经过回油过滤器过滤杂质后流回油箱，液位计实时监测油箱油位，空气滤清器平衡油箱内外气压同时阻挡杂质进入，侧边的球阀用于油箱放油维护，整套结构集成度高，运行稳定，是液压系统的核心动力供给部件。软件兼容方面，模型为SolidWorks2011原生格式，可兼容SolidWorks2011及以上所有版本软件直接打开编辑，同时支持导出STEP、IGS等通用三维格式，可被UG、Pro/E、Catia等主流三维设计软件导入使用，不会出现特征丢失、装配错位问题。研发教学应用层面，该模型可作为液压系统课程的教学演示案例，帮助学习者直观理解液压动力单元的组成结构与装配关系，也可作为液压设备研发设计的参考原型，设计人员可在此模型基础上修改参数、调整阀组配置，快速适配不同工况的液压站设计需求，同时也可用于液压产品的展示动画制作、虚拟装配实训等场景。
