行程500毫米铰轴安装液压油缸三维模型

本模型为铰轴固定式长行程液压油缸三维设计成果，建模流程遵循液压元件通用设计规范，首先以核心性能参数为基准搭建骨架模型，依次完成缸筒、端盖法兰、活塞组件、铰轴耳座、活塞杆等核心零件的特征建模，通过同轴、端面贴合、螺栓阵列等装配约束完成整机装配，过程中反复校验运动行程无干涉、密封安装位尺寸匹配，所有螺纹孔、螺栓沉孔、密封槽特征均符合液压元件行业加工标准，未出现简化过度导致的工艺缺失问题。

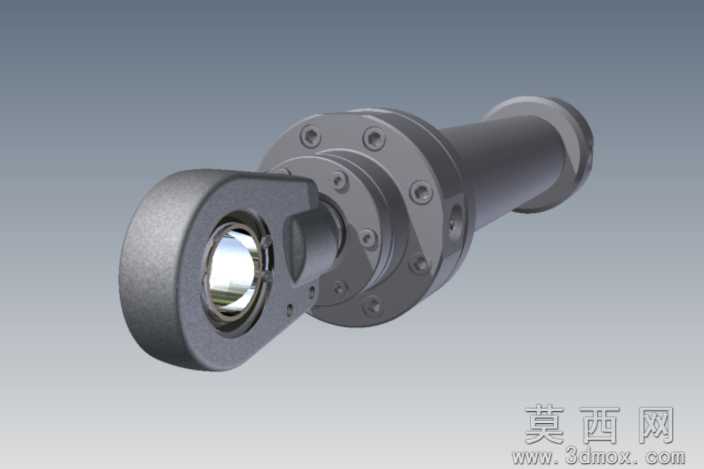

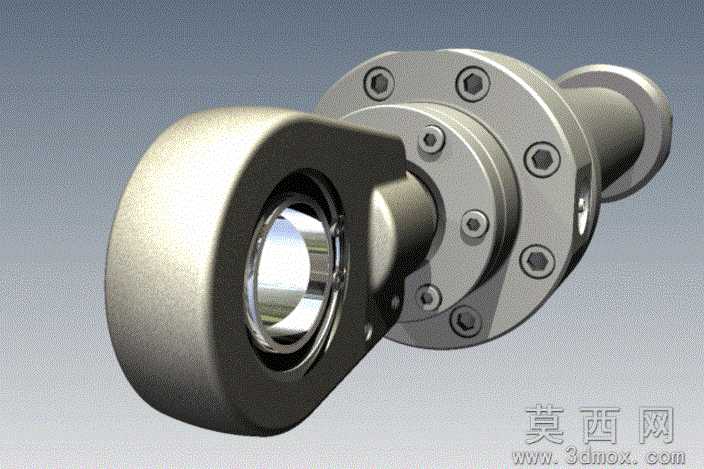

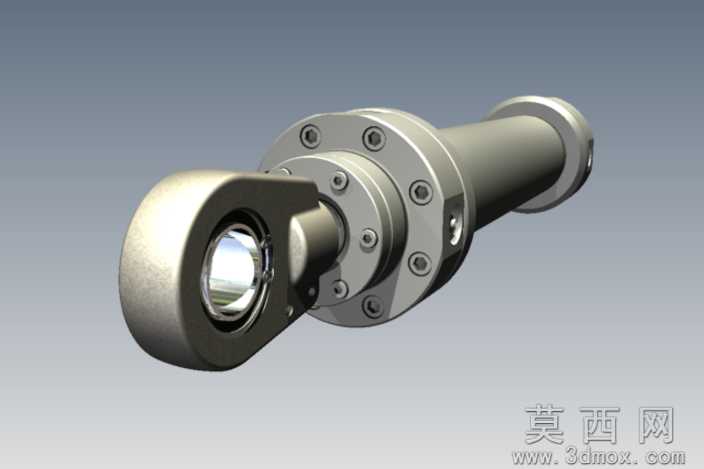

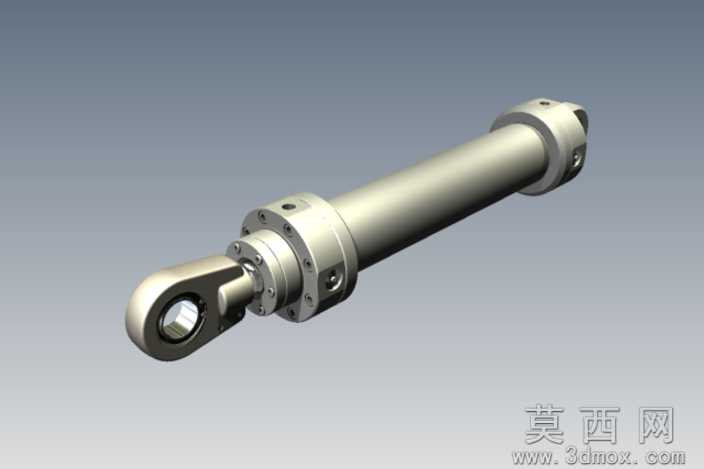

参数设计层面严格匹配实际工况需求，油缸缩回状态总长度为900毫米，完全伸出后总长度为1400毫米，额定工作行程为500毫米，缸筒内孔直径设计为80毫米，活塞杆直径为45毫米，端盖法兰采用内六角圆柱头螺栓周向均布紧固，尾部采用单铰轴（羊角）固定安装形式，可适配摆动工况下的直线驱动需求，所有尺寸参数均经过运动仿真校验，全行程范围内无卡滞、偏载风险。

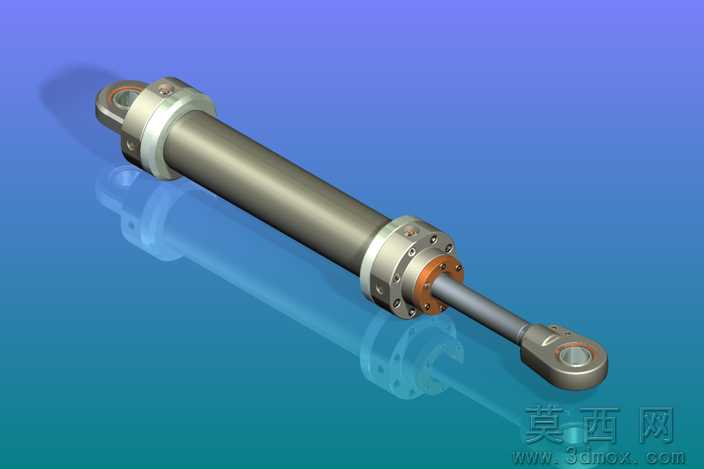

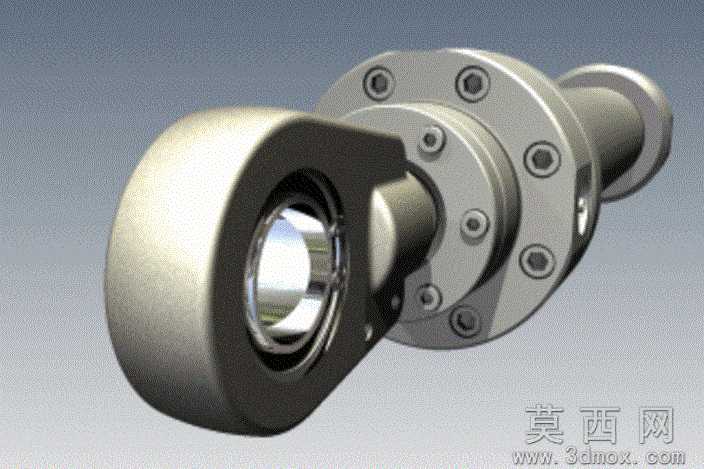

渲染材质设置贴合工业实物表现，缸筒、活塞杆、法兰螺栓等金属部件采用磨砂合金钢材质，还原金属零件表面机加工后的哑光金属质感，密封件部位采用黑色丁腈橡胶材质，铰轴耳座部位做了发黑处理的深色金属质感区分，渲染过程中添加了柔和的环境光与定向光源，突出零件的轮廓倒角、装配接缝等细节，整体视觉效果与工业实物高度一致，可直接用于方案展示、产品宣传素材制作。

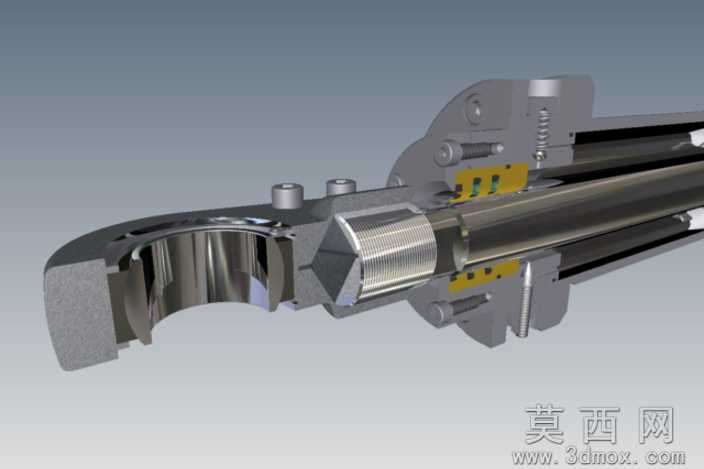

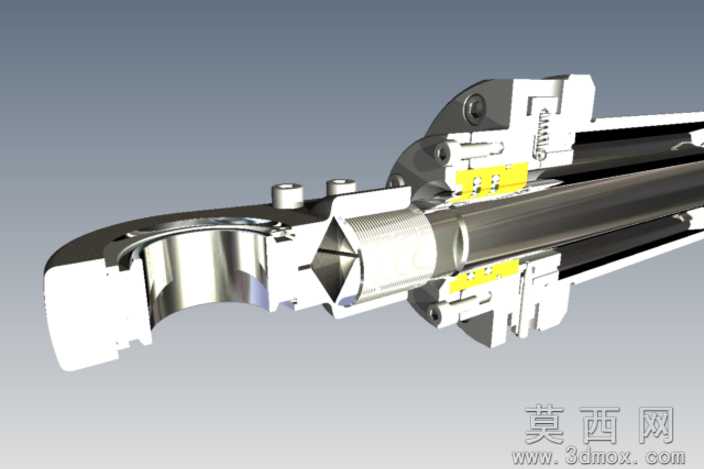

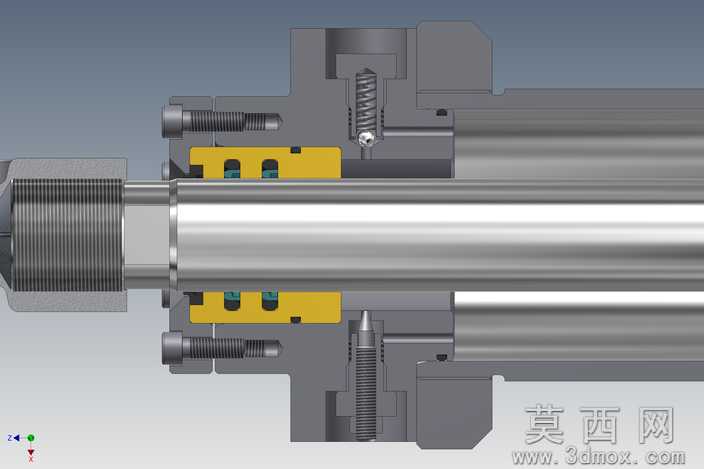

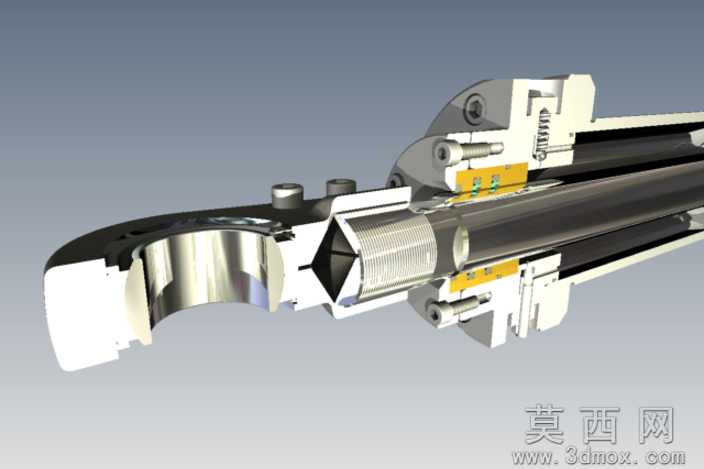

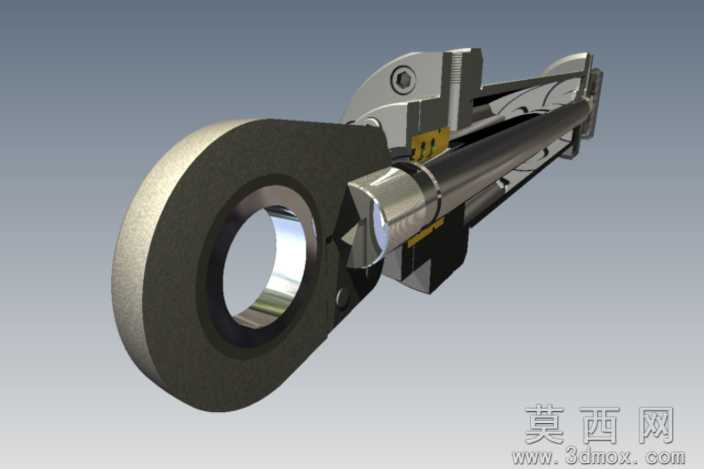

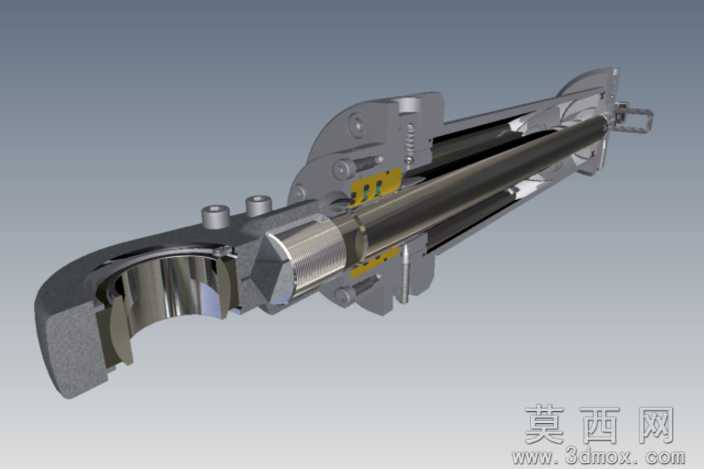

结构原理上该油缸为单杆双作用液压油缸，通过液压油交替进入缸筒无杆腔与有杆腔，推动活塞带动活塞杆完成伸出与缩回动作，尾部铰轴结构允许油缸在工作平面内小角度摆动，可补偿安装误差与工作过程中的位置偏移，端盖部位设置有导向套与密封组件，可避免活塞杆偏磨同时防止液压油泄漏，法兰连接的端盖结构便于后期拆解维护，更换密封件易损件十分便捷。

软件兼容方面，模型原生基于Autodesk Inventor2011版本搭建，同时导出了STL、STEP、IGES等通用三维格式，可兼容SolidWorks、UG NX、Pro/E、CATIA等主流三维设计软件，不同软件导入后可完成特征识别、编辑修改、工程图导出、运动仿真等操作，无需重新建模即可适配不同用户的软件使用习惯，STL格式文件可直接用于3D打印手板验证。

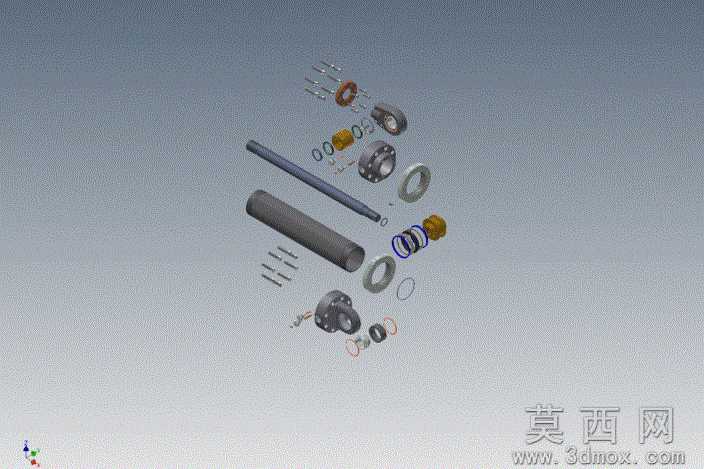

研发教学应用层面，该模型可作为液压传动课程的教学案例，帮助学习者直观理解双作用油缸的结构组成、工作原理与安装形式，也可作为液压系统设计人员的选型参考模型，直接导入液压站、工程机械、自动化生产线等整机设备的装配场景中，缩短非标液压元件的设计周期，同时也可用于液压维修人员的结构拆装培训，清晰展示油缸内部零件的装配顺序与配合关系。
