全自动纸箱胶带封箱设备结构设计

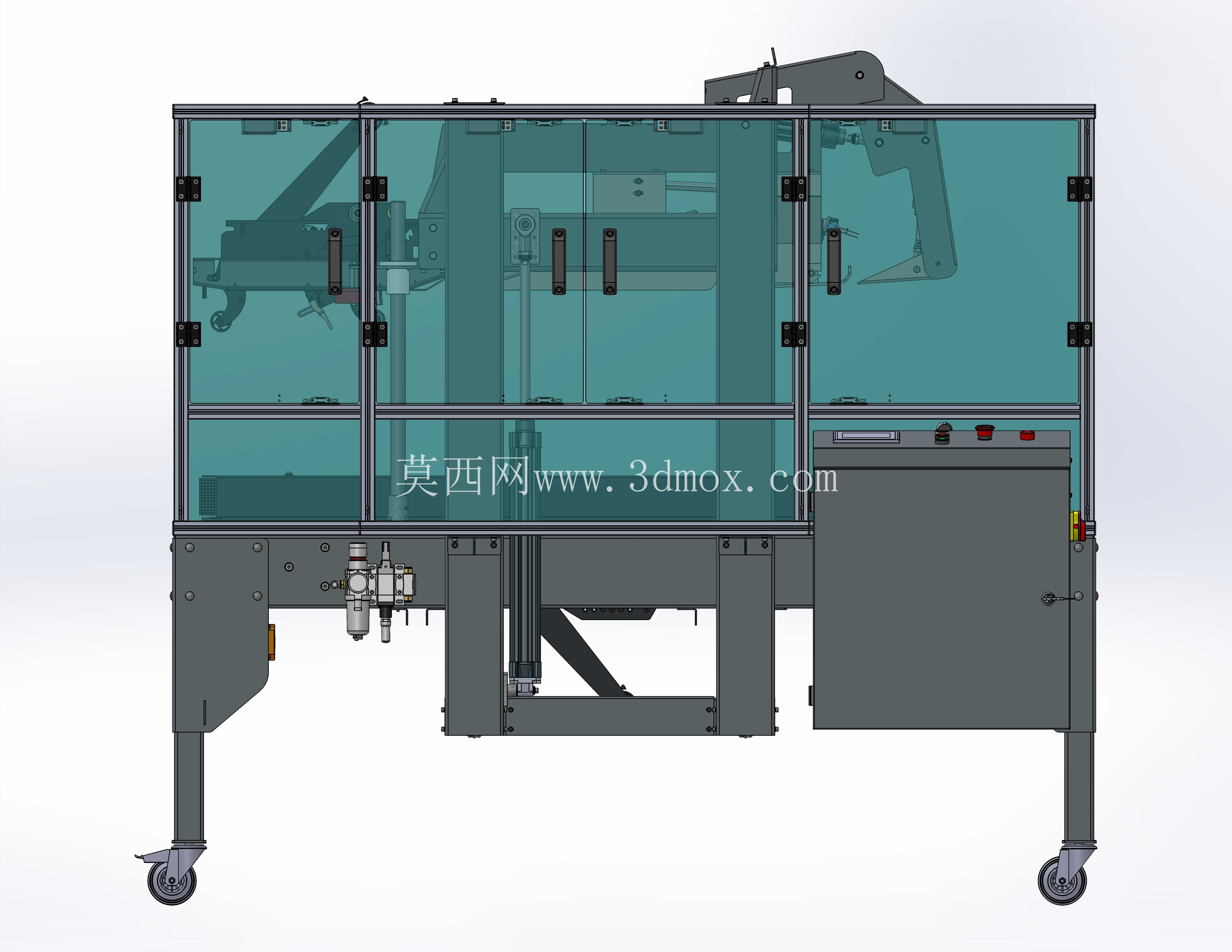

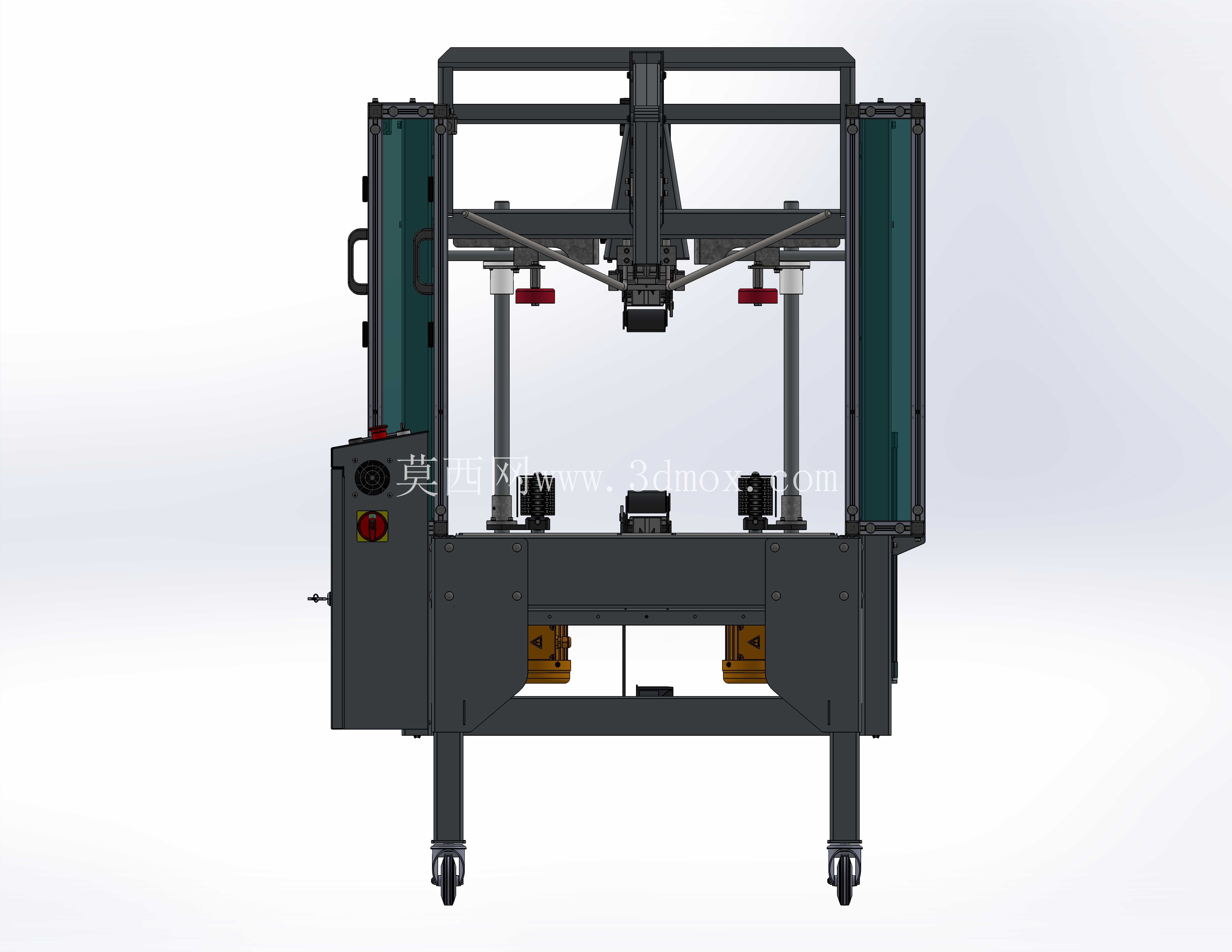

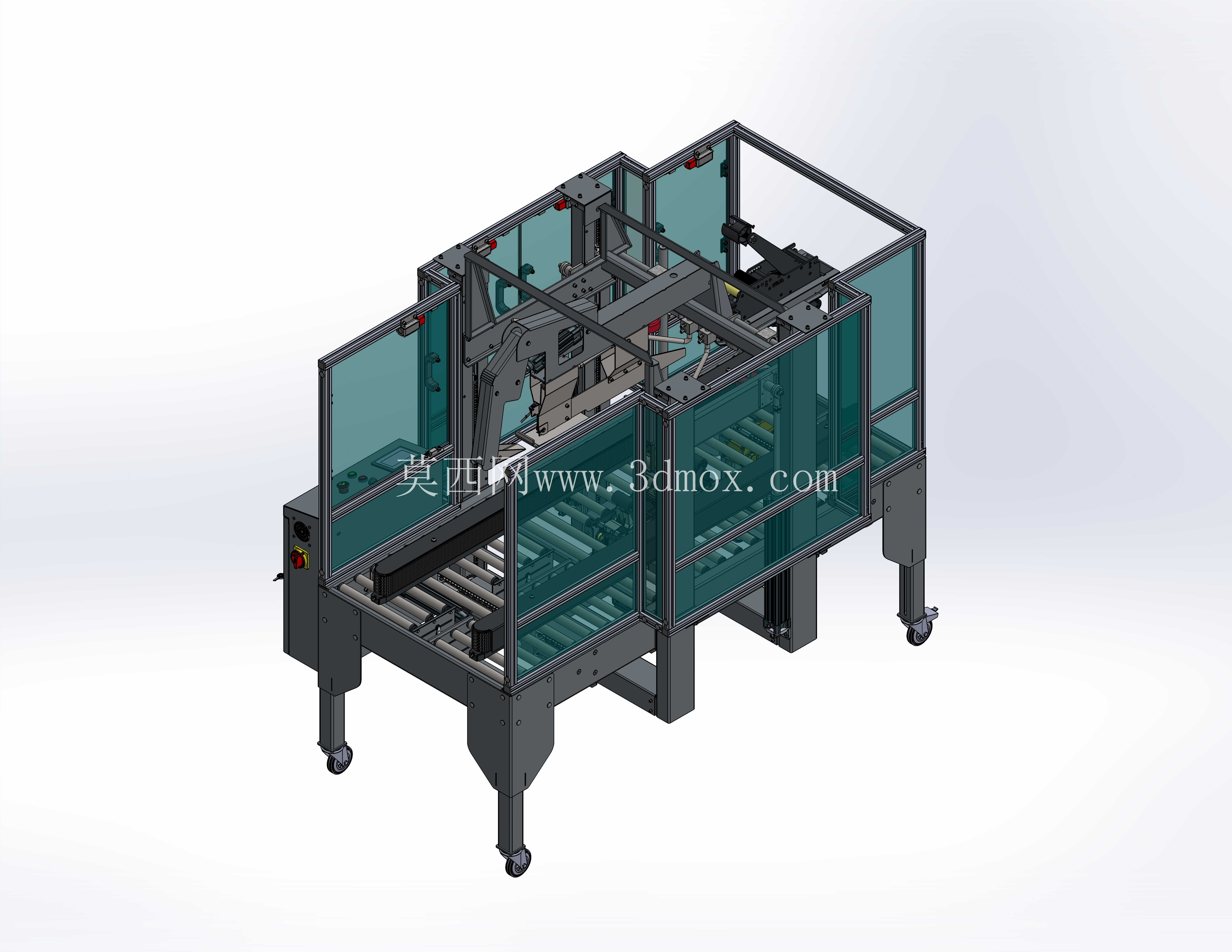

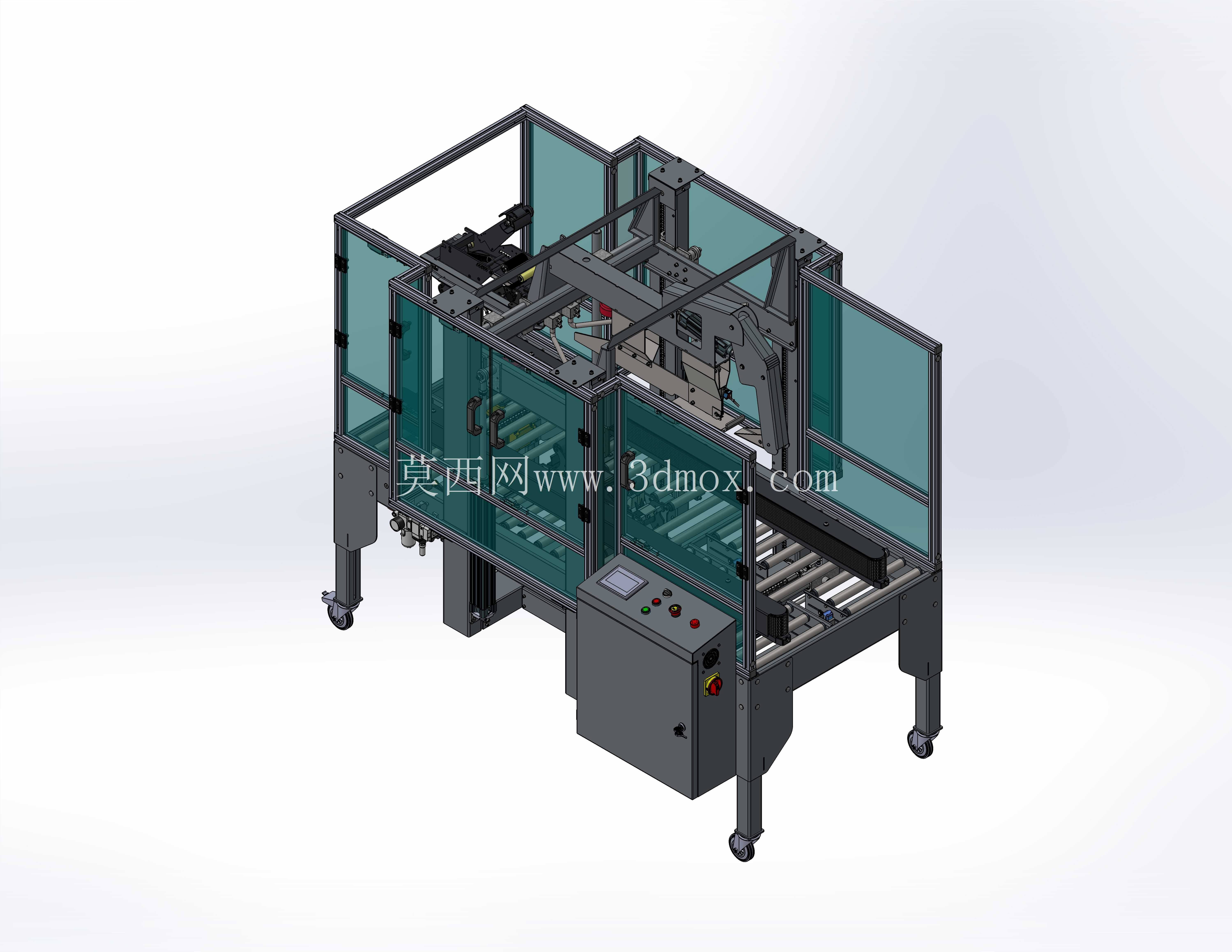

这款封箱设备主要面向电商仓储、快消品生产、家电制造等需要批量完成纸箱封装的作业场景，可直接对接前端装箱工位的滚筒输送线，无需人工调整即可适配常规尺寸瓦楞纸箱的上下封合工序，替代传统人工折盖、贴胶带的重复作业，单工位可稳定匹配每分钟10-15箱的线体节拍，大幅降低包装段的人力投入。设备主体采用方通焊接机架作为承载基础，外围设置半透明亚克力防护挡板，既可以避免作业人员误触内部运动机构，也能方便运维人员直接观察内部封箱动作的运行状态，底部配置四个带刹车的万向脚轮，可根据车间布局调整设备安装位置，就位后锁定脚轮即可保证运行稳定性，无需额外打膨胀螺栓固定地面，适配柔性产线的快速调整需求。设备进料端设置导向调节机构，可根据纸箱的宽度、高度手动调整两侧导向杆与上压合机构的初始位置，适配范围内的纸箱进入设备后，两侧折盖机构会先完成纸箱左右小盖的折合，随后上折盖机构随纸箱行进同步完成前后大盖的压合动作，整个折盖过程无需额外动力触发，依靠纸箱自身的输送推力配合机构的导向斜面即可完成动作，减少了驱动元件的配置数量，降低后期故障排查的难度。封箱执行单元采用胶带卷快装结构，胶带导辊、切断刀、压合毛刷均采用模块化安装设计，更换不同宽度的胶带卷或者维护易损件时，无需拆解大量紧固件，松开快拆旋钮即可完成部件更换，切断刀采用锯齿形高速钢材质，刃口做耐磨处理，长期裁切胶带不会出现粘胶、钝口的问题，压合毛刷采用软硬适中的尼龙丝，可在纸箱经过时将胶带紧密贴合在纸箱接缝处，避免出现翘边、气泡等封合缺陷。设备的控制单元集成在机身侧方的独立电控箱内，操作面板设置在电控箱斜面位置，配置启动、停止、急停按钮与运行状态指示灯，面板高度符合人体站立操作的舒适区间，作业人员无需弯腰即可完成参数调整与设备操作，电控箱内部预留IO扩展接口，可直接对接上下游设备的信号，实现整线联动运行，当上游纸箱到位后自动启动输送，下游堵料时自动暂停，避免出现纸箱堆积卡机的问题。输送段采用动力滚筒结构，滚筒表面做镀锌防锈处理，相邻滚筒的间距设置合理，可支撑最小尺寸的纸箱平稳输送，不会出现纸箱下陷、卡滞的问题，输送驱动采用减速电机搭配链传动结构，传动扭矩充足，满载状态下也可平稳输送重量不超过30kg的纸箱，传动部位设置可拆卸的防护罩，避免灰尘、胶带碎屑进入传动间隙造成磨损。设备的安装边界需要预留至少800mm的操作维护空间，侧方电控箱位置需要预留开门空间，进料端与出料端对接输送线时，需要保证对接处的滚筒面高度差不超过2mm，避免纸箱经过时出现卡顿，设备总高度可根据常用纸箱的最大高度做适应性调整，常规款设备可适配高度200mm-600mm、宽度150mm-500mm的标准瓦楞纸箱，若有特殊大尺寸纸箱的封箱需求，可通过调整立柱上的锁紧手柄改变上封箱机构的安装高度，调整过程中配有刻度标识，无需反复测量即可快速定位到合适高度。在结构设计过程中，所有运动副均采用自润滑轴承配合光轴的导向结构，无需定期加注润滑脂即可长期稳定运行，气源接口设置在设备侧方的统一位置，若配置自动定位功能可直接接入车间常规0.6-0.8MPa的压缩空气气源，气路管线全部采用拖链收纳，避免运动过程中管线磨损漏气。设备的整体重心偏下，所有较重的驱动元件、电控元件均安装在机架下部位置，运行过程中不会出现明显晃动，封箱过程的噪音控制在75分贝以内，符合车间作业的噪音标准，不会对周边工位造成噪音干扰。
