法兰连接手动截止阀三维结构设计

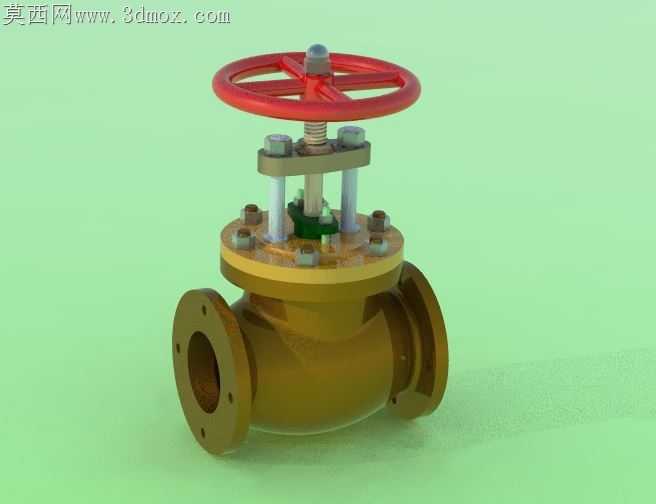

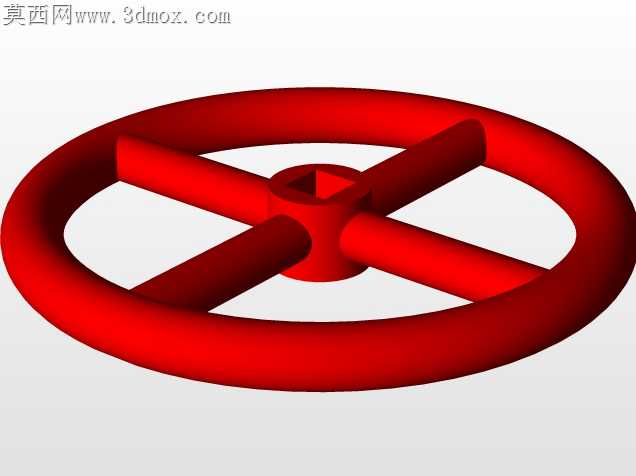

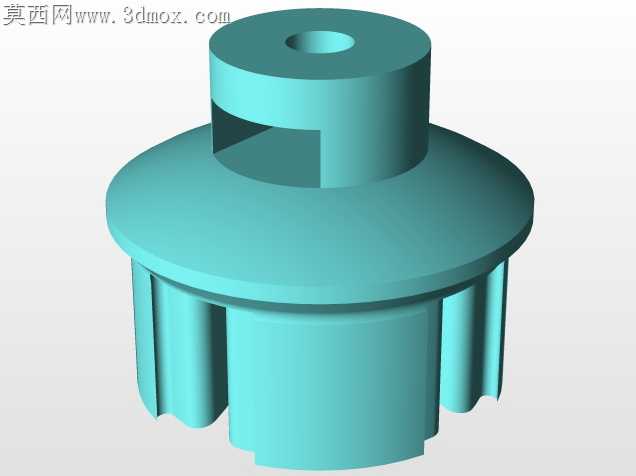

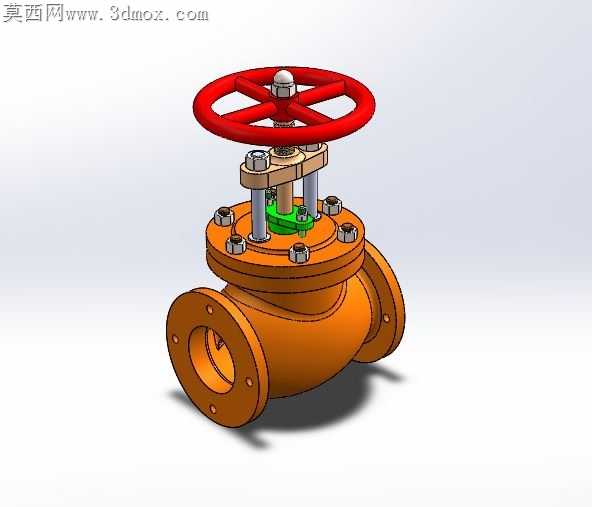

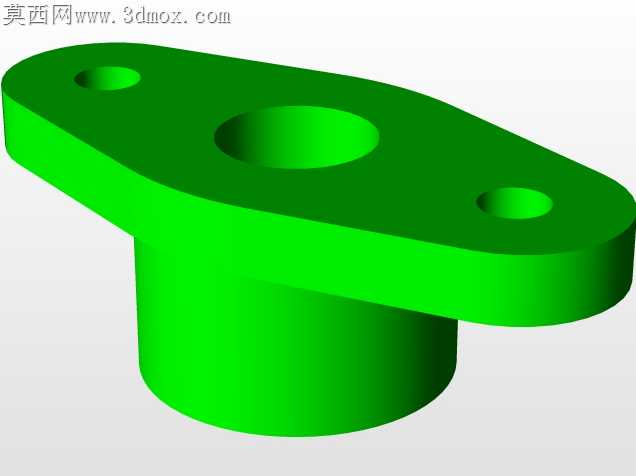

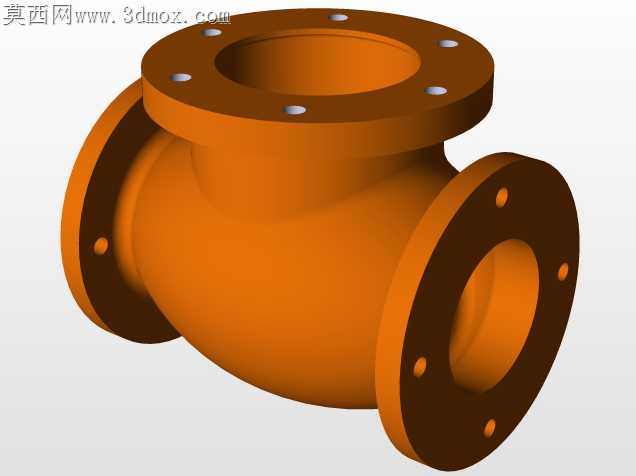

这款手动法兰式截止阀主要应用于工业给排水、暖通循环、化工介质输送、油气输配等管路系统中，核心作用是通过手动操作实现管路内介质的通断控制，相比闸阀这类直通式阀件，它的密封性能更可靠，截断时的密封面磨损更小，适合需要频繁启闭、对截断密封性要求较高的管路场景，也可用于需要小范围调节管路流量的工况，在民用建筑供水、工业生产工艺管线、热力站输配管网中都有极高的应用占比。从功能特性来看，这款截止阀采用手轮驱动的升降式阀杆结构，顶部的红色轮辐式手轮符合工业操作的人机工程设计，操作人员无需额外工具即可徒手完成启闭操作，手轮下方设置了阀杆防尘密封结构，能够避免外界粉尘、水汽进入阀杆螺纹副，延长操作结构的使用寿命；阀杆中部设置了密封填料压盖，通过对称布置的压紧螺栓调节填料压紧力，在保证阀杆顺畅升降的同时，杜绝介质从阀杆位置向外泄漏；阀体采用直通式铸造流道，两端为标准法兰连接结构，安装时可直接与同公称通径的管路法兰对接，通过法兰间的密封垫片实现接口密封，安装定位便捷，后期维护拆卸也十分方便。在设计思路上，这款模型还原了截止阀的经典结构逻辑，整体采用下进上出的介质流向设计，介质从阀体一端法兰进入后，向上冲击阀瓣密封面，当手轮顺时针旋转时，阀杆带动阀瓣向下压紧阀座密封面，实现管路截断；逆时针旋转手轮时阀瓣抬升，介质即可从阀瓣与阀座的间隙流过，这种流向设计使得阀门在关闭状态下，阀瓣上方的填料腔不承受持续的介质压力，能够有效降低外泄漏的风险。外形与安装边界方面，阀体整体为对称的球形铸造结构，两端法兰的螺栓孔位置、法兰厚度、密封面尺寸都匹配对应公称压力的法兰标准，手轮的最大旋转外径大于阀体通径，安装时需要在手轮上方预留足够的操作空间，保证操作人员能够完整旋转手轮完成全行程启闭，阀体底部无需额外支撑结构，依靠两端法兰的连接即可实现可靠固定，整体结构没有突出的尖锐棱角，符合工业管路安装的安全要求，阀杆的升降行程经过合理设计，全开到全关的操作圈数适配常规手动操作的力度范围，不会出现操作力过大或者行程过长影响操作效率的问题。
