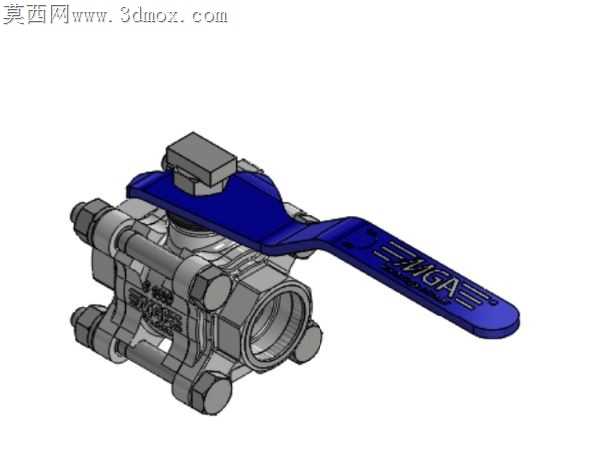

食品级半英寸不锈钢三片式球阀结构

食品加工场景里的流体通路阀门，最容易被忽略的隐患是装配间隙残留物料引发的霉变风险，这款半英寸不锈钢球阀的结构设计，恰恰是从加工适配的角度把这类隐患压到了最低。三片式阀体的对合面没有做常规的直角止口，而是改成了带15度导向斜角的贴合结构，数控车削加工时不用反复找正止口同轴度，一次装夹就能完成密封槽、导向面、螺纹接口的精加工，加工效率比常规结构提升近三成，还能避免直角止口磕碰产生的金属碎屑卡入密封面的问题。阀杆与阀体的配合段特意留了0.02毫米的间隙公差，没有做过盈配合设计，装配时不用铜棒敲击就能顺滑装入，配合食品级硅橡胶O型圈的预紧量，既不会出现阀杆卡涩扳动费力的情况，也不会因为间隙过大出现输送液态食品时的外渗漏问题，甚至日常维护拆洗时，不用专用工具就能徒手拔出阀杆清理残留的料液，完全符合食品生产设备定期拆洗消毒的要求。蓝色扳把的安装孔做了D型扁位结构，和阀杆顶端的扁位完全贴合，没有留多余的旷量，扳动阀门开关时不会出现扳把空转的情况，扳把表面的防滑凸纹不是等距排布的，靠近末端的位置凸纹间距更密，戴橡胶防护手套操作时也能稳稳发力，不会因为手上沾了水或者油污打滑。阀体两端的内螺纹接口做了退刀槽优化，加工管螺纹时不会在螺纹末端产生飞边毛刺，安装时不用额外打磨螺纹口，和卫生级不锈钢管路对接后，螺纹连接处不会藏污纳垢，输送果汁、乳制品这类高营养流体时，不会有物料残留在螺纹缝隙里变质。球体的密封面做了镜面抛光处理，粗糙度达到Ra0.2以下，和四氟阀座贴合时没有微观缝隙，流体通过时不会产生紊流，也不会挂留料液，每次CIP清洗时冲洗液能完全带走通路内的残留，不用拆开阀体就能完成在线清洁。阀体连接螺栓的沉孔做了圆弧过渡，没有尖锐的边角，加工时铣刀不会因为突然受力崩损，装配时螺栓能顺着圆弧面顺滑滑入孔位，不会因为孔位轻微错位导致螺栓拧偏滑牙，四个螺栓的预紧力要求完全一致，拧紧后三片阀体的贴合面受力均匀，不会出现单侧密封压合过紧导致阀杆扳动阻力过大的问题。
