12V直流6回路车载电路保险丝防护装置

这款6回路12V直流保险丝盒，主要面向车载低压配电场景设计，常见于乘用车、改装房车、工程作业车辆的低压电路分支保护环节，也可适配小型户外直流供电设备、游艇低压配电系统的支路防护需求。在实际车载电路布局中，这类保险装置通常布置在驾驶舱侧围内饰板后方、电瓶近端接线区域或是副驾手套箱后侧的配电安装位，用来对不同功能的低压支路做独立过载、短路防护，避免单一支路故障引发线路烧蚀甚至整车电路起火的风险。

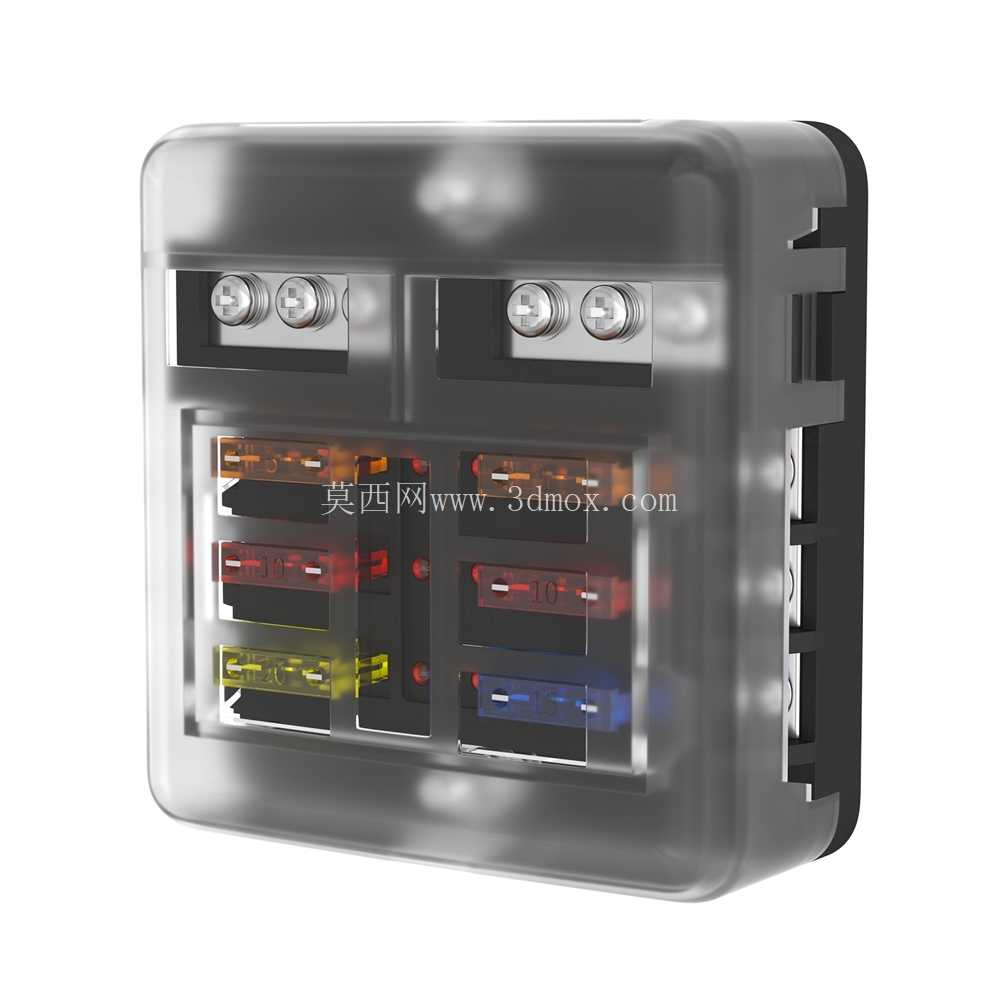

从功能设计上看，装置共设置6个独立的保险丝安装位，可同时对接6路不同功率的直流负载，每一路对应独立的接线端子，输入端采用两组大电流接线柱，可直接对接电瓶主供电线路，输出端对应6组独立接线位，分别连接车灯、车载影音、辅助供电、电控附件等不同负载支路。上盖采用半透明磨砂PC材质，日常使用时无需拆开上盖就能直接观察内部各保险丝的通断状态，不同额定电流的保险丝采用差异化色标区分，和行业通用的车用插片保险丝色标规范完全匹配，运维排查时可快速识别对应回路的额定电流值，也能第一时间发现熔断的保险丝，大幅降低电路故障排查的时间成本。盒体侧边设置多道卡扣式安装导轨结构，可直接卡接在车载标准配电安装槽内，也可通过侧边固定孔做螺丝锁附安装，适配不同车型的安装空间需求。

结构设计层面，盒体主体采用阻燃PA66材质注塑成型，内部嵌装铜质导电插片，导电回路之间设置绝缘隔离筋，避免不同回路之间出现爬电、短路风险；接线端子部位采用防松螺丝压接结构，可适配2.5-6平方毫米的多股铜芯车载导线，压接后接触电阻低，大电流负载下不会出现异常发热问题。盒体与上盖之间设置一圈密封胶条，闭合后可达到IP54级别的防护能力，能够阻挡日常行车过程中的灰尘、溅水侵入，适配车载复杂的使用环境，即使安装在引擎舱边缘区域，也能应对洗车溅水、雨天潮气的侵蚀。

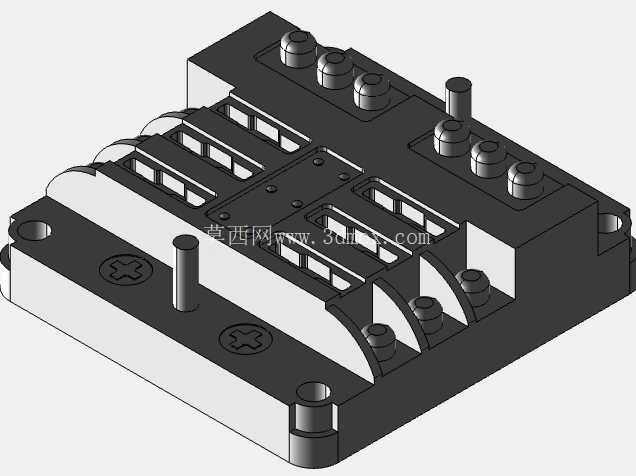

安装边界方面，这款保险盒整体外形方正，主体长宽尺寸控制在100mm*80mm区间，整体厚度不含接线端子突出部分约为45mm，安装时需要预留至少120mm*100mm的平面安装空间，接线端需要预留30mm的导线弯折空间，避免导线过度弯折导致线芯断裂。安装位需要避开高温热源，比如排气侧、发动机涡轮增压器周边区域，同时要远离车辆运动部件，防止长期震动导致接线松脱。在三维建模过程中，需要重点还原内部导电片的位置精度、保险丝安装槽的配合公差，以及上盖卡扣的扣合量，确保实际生产装配时，上盖可以顺畅扣合，保险丝插装后无松动，接线端子压接后导线不会脱出。另外半透明上盖的壁厚要控制均匀，避免注塑成型时出现缩痕、透光不均的问题，影响内部保险丝状态的观察效果。

在实际电路匹配中，6个回路可根据负载功率搭配不同额定电流的插片保险丝，从5A到30A区间均可适配，小电流回路可对接仪表、信号指示灯这类低功率负载，大电流回路可对接车载充气泵、辅助射灯这类大功率附件，每个回路独立保护，单一支路故障熔断时不会影响其他回路的正常供电，相比传统的集中式保险丝座，这种分路独立的结构在后期改装、增加车载附件时也更加灵活，不需要重新改动整车主线束，只需要在对应输出端接驳新增负载的线路，搭配对应额定电流的保险丝即可完成配电扩展。盒体底部设置定位凸台，安装时可与安装板上的定位孔配合，避免车辆长期行驶震动导致保险盒移位，接线部位的螺丝采用防滑脱设计，拧松到最大开度时也不会从端子座上脱落，避免现场装配时螺丝掉落进车内内饰缝隙难以取出的问题。
