污水精炼厂用欧姆龙PLC控制电气柜

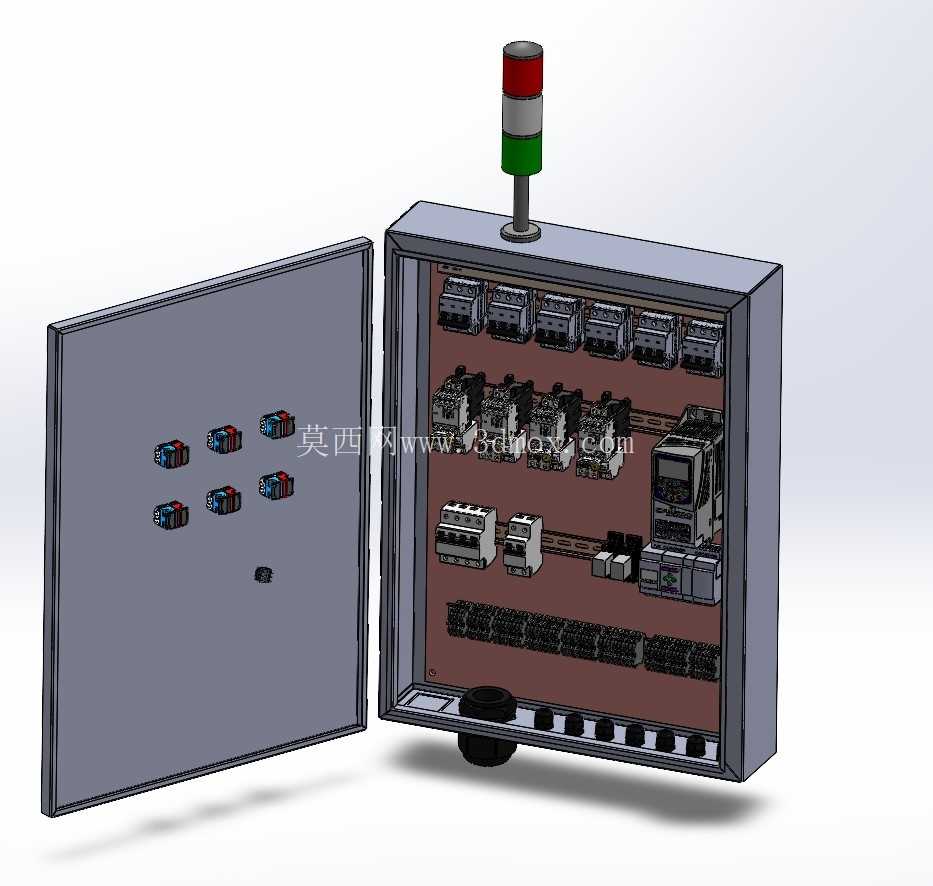

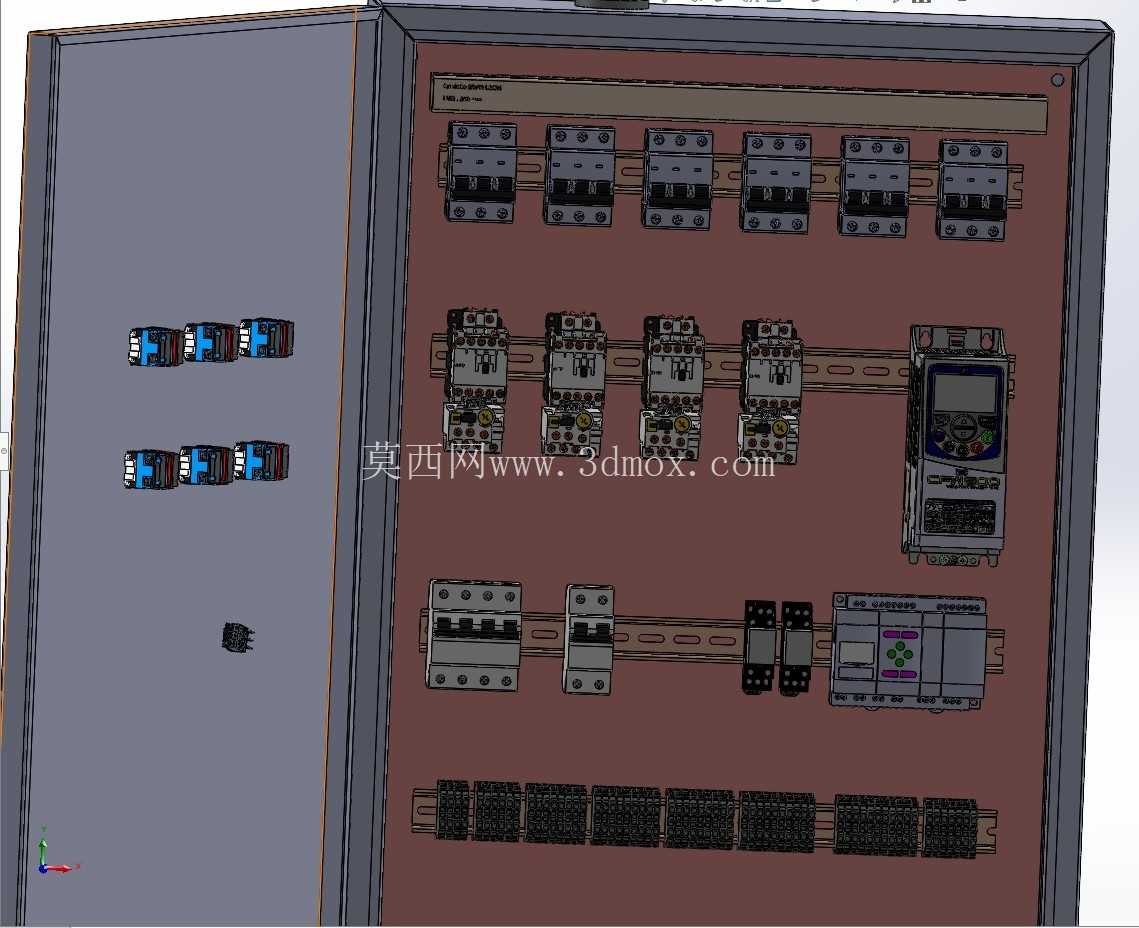

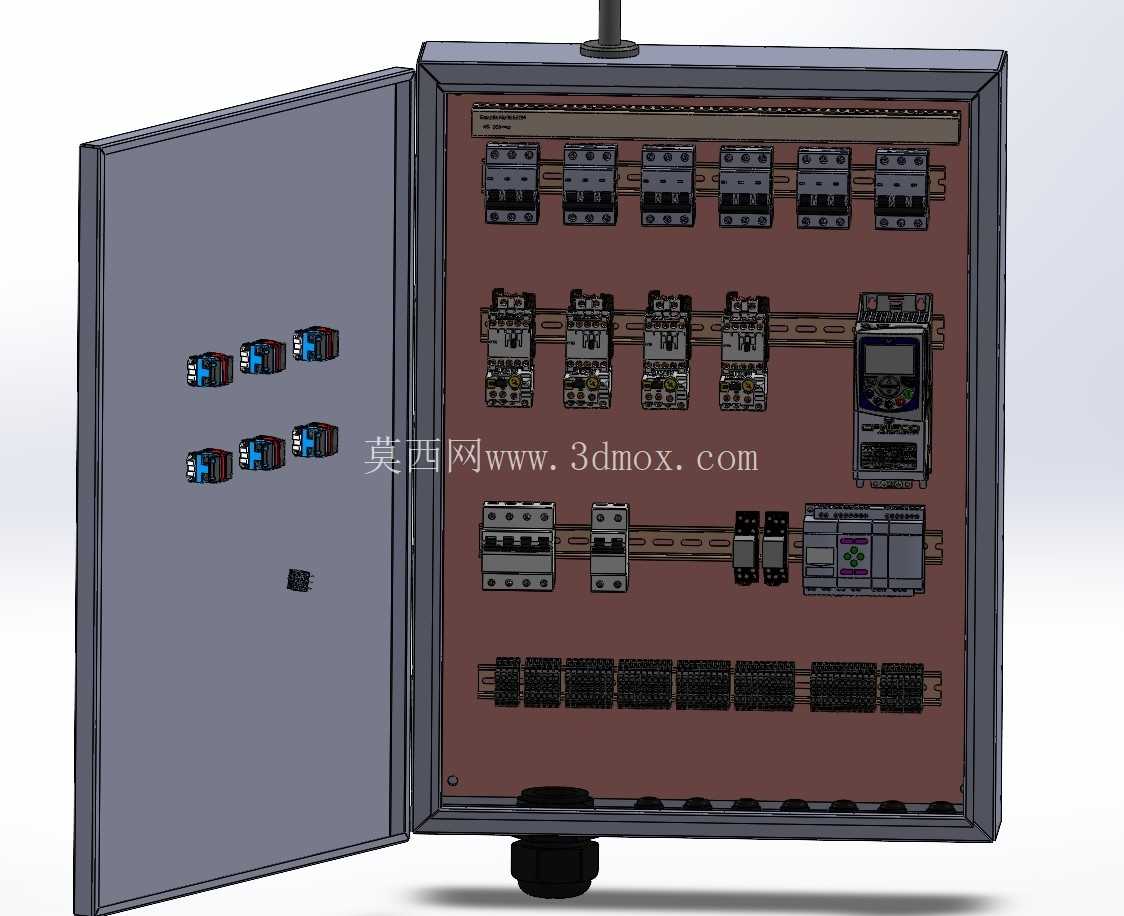

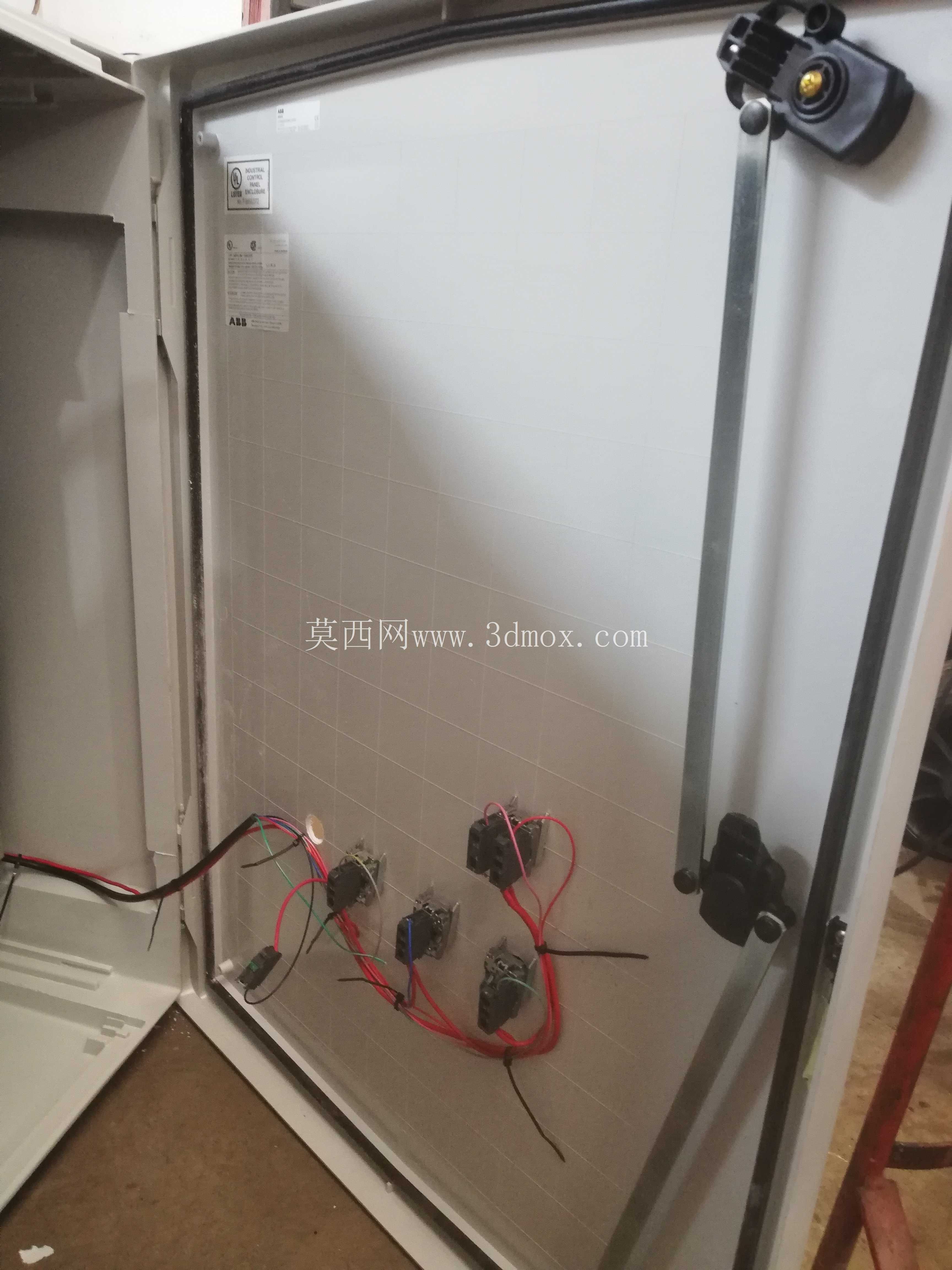

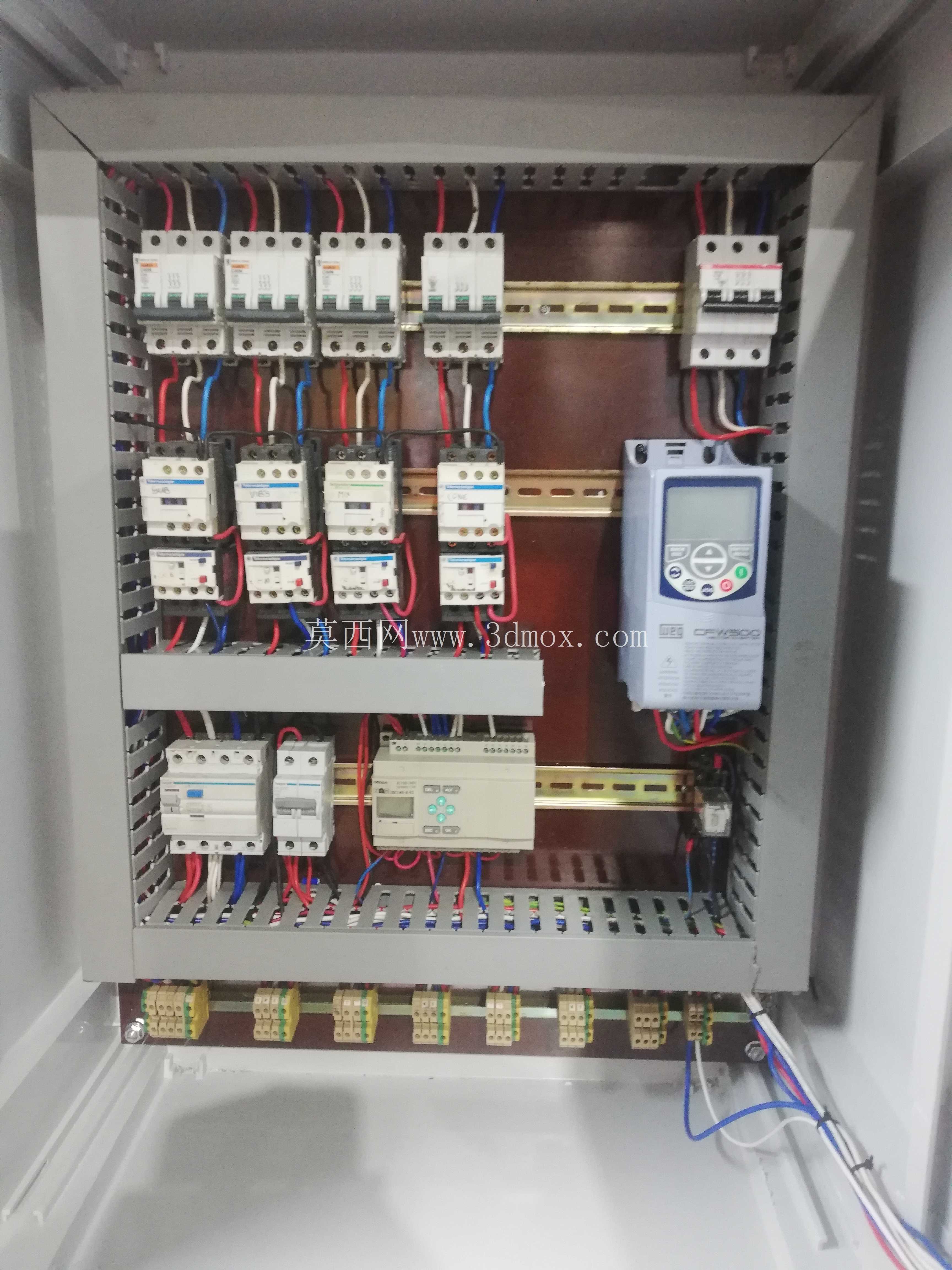

这套电气柜的三维结构设计，完全围绕污水精炼处理工段的现场控制需求展开，柜体采用壁挂式安装结构，整体为冷轧钢板弯折成型的封闭壳体，单开门结构预留了足够的开门操作空间，安装时需在墙面预留对应四个固定挂点的安装孔位，柜体顶部预留了进线电缆的格兰头安装位，底部对应预留出线孔位，所有进出线位置均做了密封结构预留，适配污水厂潮湿、存在轻度腐蚀性气体的现场环境。打开柜门后，内部安装板的器件排布完全遵循电气布线的强弱电分离原则，最上层排布主回路进线断路器，每一路断路器对应下游一台工艺设备的供电回路，涵盖混合器、洒水器、输送进料机等污水精炼工段的核心工艺设备，主回路器件排布时预留了足够的接线空间，每两个断路器之间的间隙满足线缆弯折半径要求，避免后期接线时出现线缆过度弯折损伤绝缘层的问题。中层排布控制回路的中间继电器、接触器类器件，对应每一路主回路的控制信号通断，同时在中层右侧预留了PLC主机的安装位，选用欧姆龙ZEN-20C3DR型号的PLC CPU单元，该型号PLC的IO点数刚好匹配污水精炼工段常规的开关量信号采集与控制输出需求，无需额外扩展IO模块，既节省柜内安装空间，也降低了整套控制系统的硬件成本，PLC安装位置特意避开了主回路大电流器件的正下方，减少主回路电磁干扰对PLC控制信号的影响。下层排布端子排与信号隔离器件，所有外部现场来的传感器信号、设备反馈信号都通过端子排接入柜内，端子排采用导轨式安装，后期维护更换时无需拆卸周边器件即可快速操作，柜门内侧预留了器件标识牌的粘贴位置，每一路回路的标识都对应柜内器件与外部设备，方便现场运维人员快速排查故障。设计过程中采用SolidWorks Electrical进行电气原理图与柜体三维结构的协同设计，所有器件的安装尺寸都匹配实际选型产品的三维模型，安装板上的器件固定孔位都在三维模型中做了精准定位，后期生产加工时可以直接导出安装板的加工图纸，无需二次测量定位，有效减少生产加工的误差。柜内的布线通道都预留了标准的行线槽安装位，行线槽的宽度根据每一路的线缆数量做了匹配计算，强电线路与弱电信号线路分别走不同的行线槽，避免信号干扰，柜门与柜体之间的接地连接预留了专用的接地端子安装位，满足电气设备的安全防护要求。考虑到污水厂现场的环境湿度较高，柜体的门板结合处预留了密封胶条的安装槽，关门后可以达到IP54的防护等级，避免外部水汽、粉尘进入柜内影响器件使用寿命，柜体的表面处理采用静电喷塑工艺，喷塑层厚度满足户外轻度腐蚀环境的使用要求，即使长期处于污水厂的高湿环境中也不会轻易出现漆面脱落、柜体锈蚀的问题。整套柜体的尺寸设计充分考虑了现场壁挂安装的承重限制，整体重量控制在单人可辅助安装的范围内，无需额外使用重型吊装设备即可完成现场安装作业，柜内所有器件的安装高度都符合人体工程学要求，日常操作按钮、查看PLC状态时无需过度抬手或弯腰，降低现场运维人员的操作强度。
