货架横梁自动焊接加工专用设备结构设计

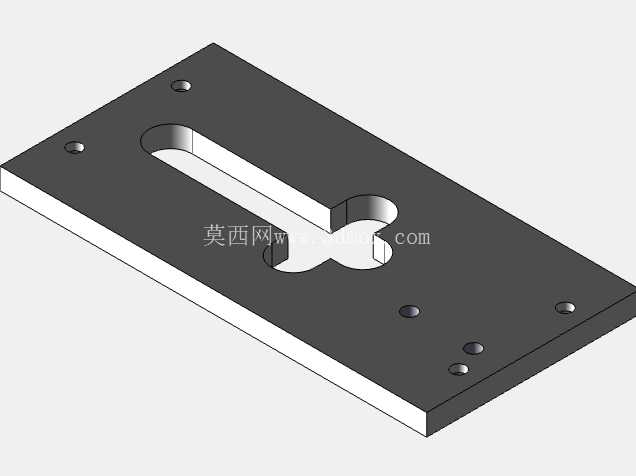

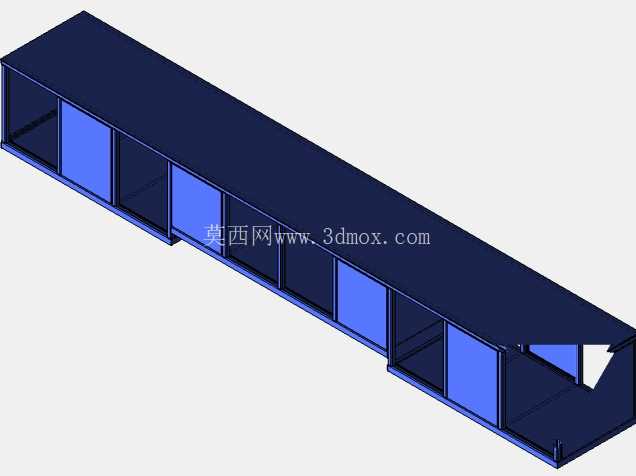

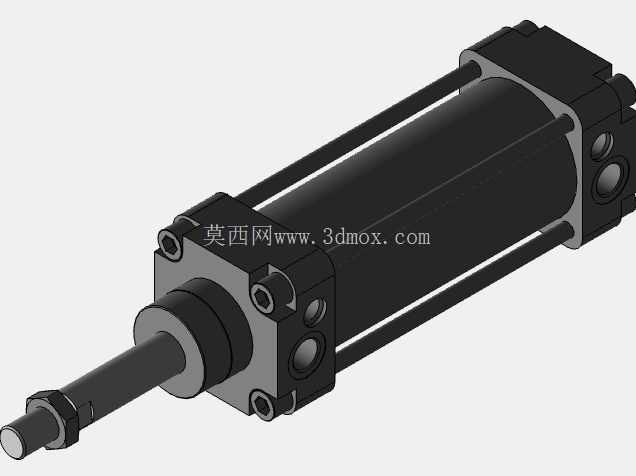

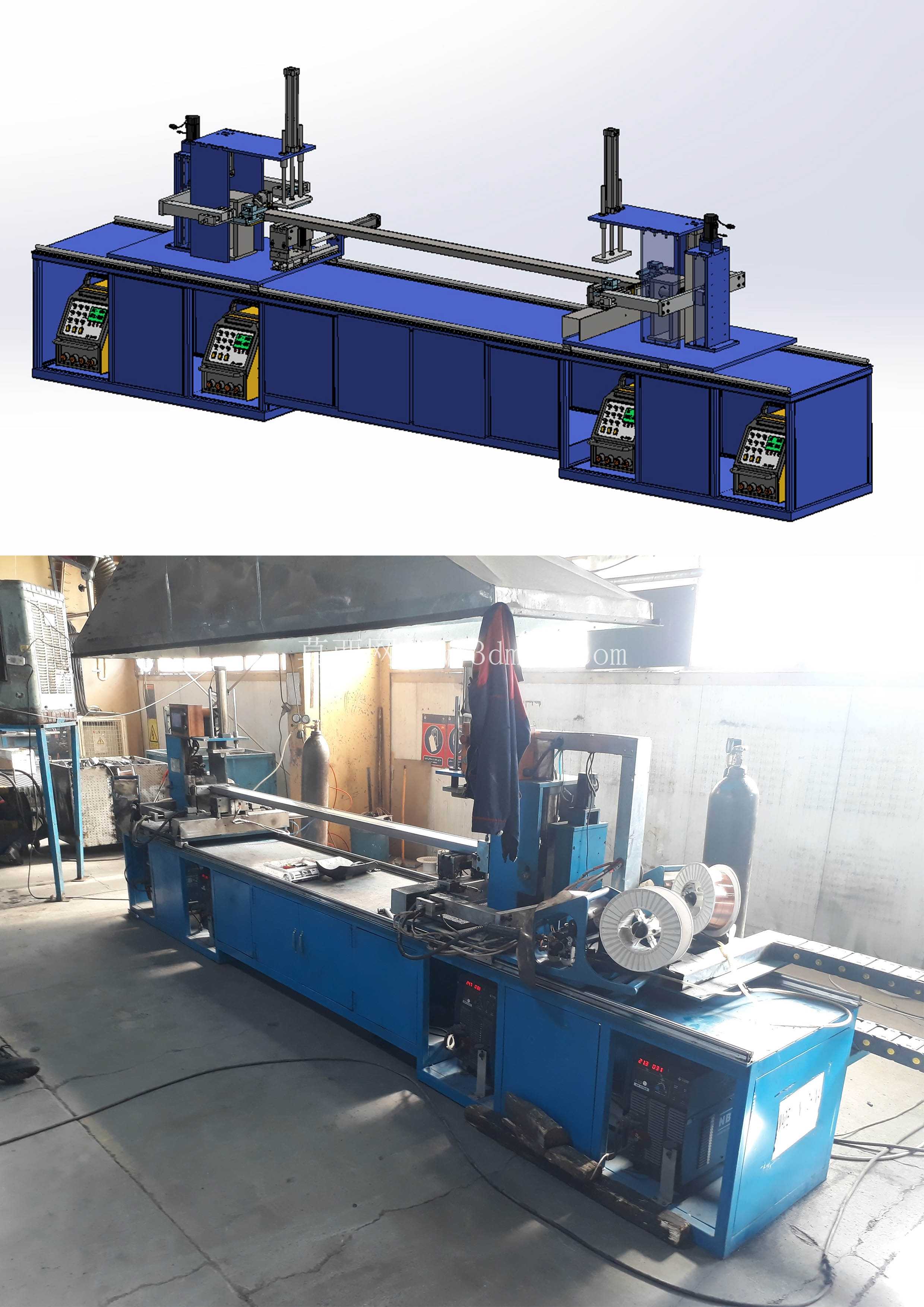

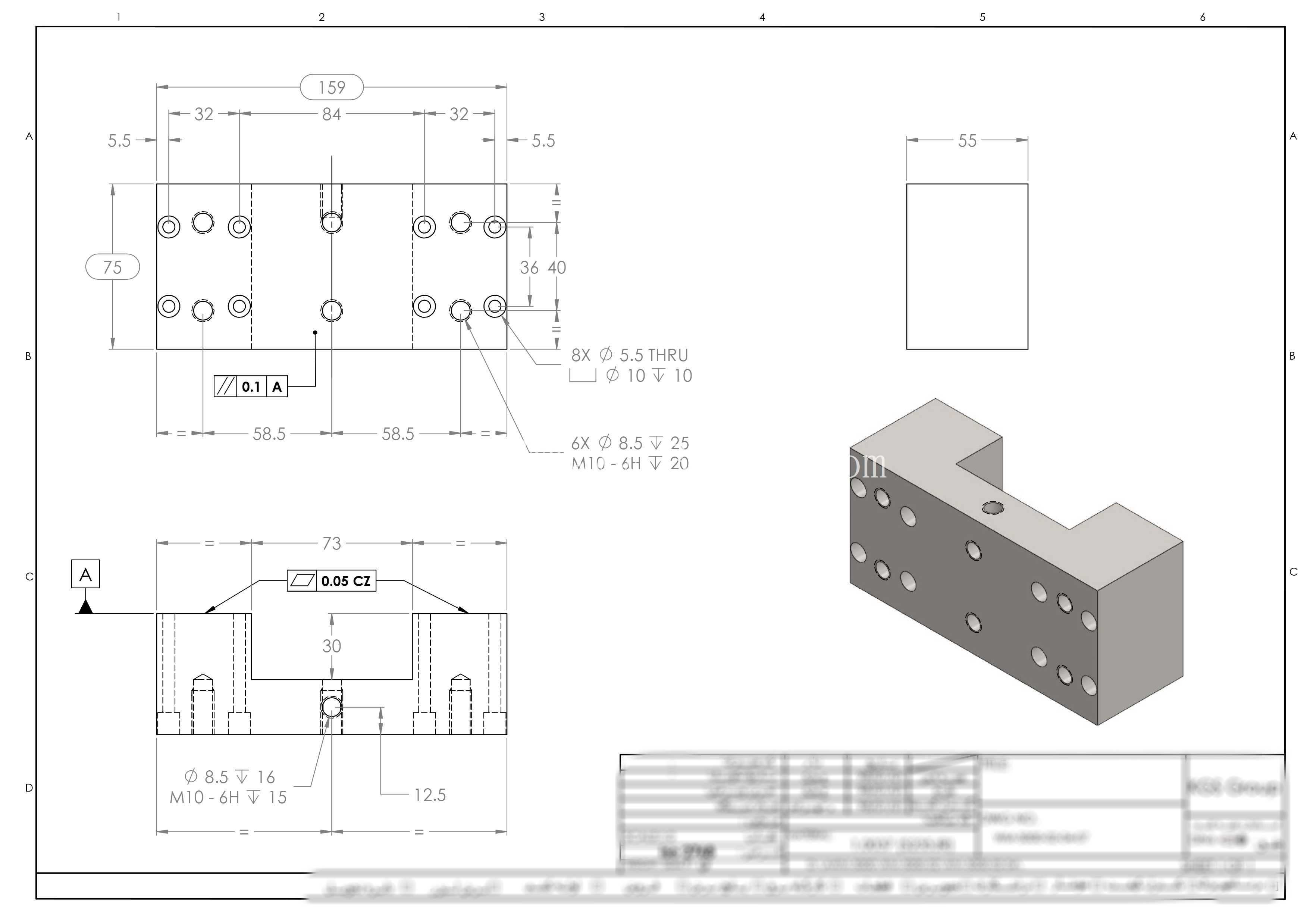

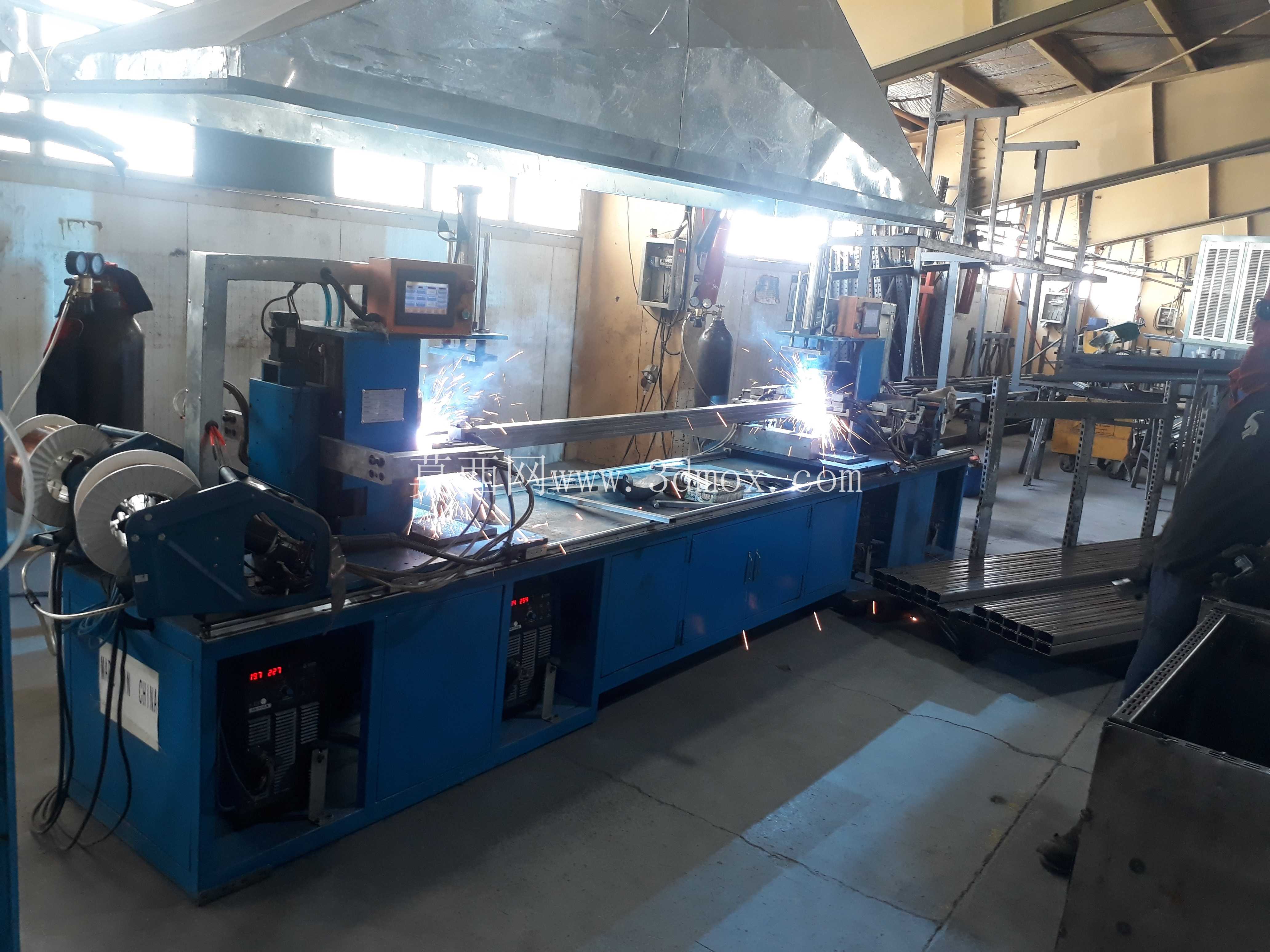

在仓储货架规模化生产场景中，横梁作为货架承载的核心结构件，其与立柱支架连接部位的焊接质量直接决定货架整体承重能力与服役寿命，传统人工逐点焊接的作业模式，不仅存在焊接参数一致性差、焊道成型不均的问题，长尺寸横梁焊接过程中工件移位、焊枪走位偏差还会导致批量次品率居高不下，同时人工焊接的作业效率受人员技能水平、疲劳度影响波动极大，难以匹配规模化产线的节拍要求，这款自动齿条横梁焊接设备正是针对这一生产痛点开发的专用加工装备。设备整体采用长床身卧式布局，底部为一体式焊接箱型床身，床身内部布置加强筋结构抵消长行程运行带来的结构形变，床身上方沿长度方向铺设高精度直线导轨与齿条传动副，为双侧焊接机头的往复移动提供稳定的运动基准，床身总长度适配常规仓储货架6米以内标准横梁的加工需求，宽度方向控制在1.8米范围内，可直接对接现有货架型材切割、冲孔工序的出料端，无需额外对车间原有产线布局做大规模调整，设备安装时仅需对床身底部做水平校准，预留0.8米的周边操作维护空间即可满足日常调试、焊渣清理、易损件更换的作业要求。设备的核心功能逻辑围绕横梁焊接的全流程自动化设计，上料工位可兼容不同截面规格的C型、P型货架横梁型材，工件放置到位后，两端的气动定位夹紧机构会自动对中，将横梁与待焊接的支架连接件压紧贴合，消除型材拼接间隙，避免焊接过程中出现焊穿、虚焊缺陷；双侧布置的焊接机头可沿导轨同步移动，根据预设的焊接路径完成横梁两端连接位的连续焊接作业，机头搭载的焊枪调节机构可实现三维方向的微调，适配不同规格横梁的焊道位置要求，焊接过程中焊枪的送丝速度、焊接电流、行走速度均通过数控系统统一控制，每一条焊道的成型参数保持高度一致，从根源上避免人工焊接常见的漏焊、焊瘤、焊缝余高不均等质量问题。从设计思路层面，这款设备优先考虑了长尺寸工件加工的结构稳定性，床身导轨安装面经过精加工处理，齿条安装精度控制在0.1mm/m以内，保证焊接机头长距离移动时的走位精度，避免长行程运动出现的爬行、偏移问题；设备的控制机柜与焊接电源集成布置在床身两端的柜体内部，既缩短了线缆走线长度，减少信号干扰，也充分利用床身的闲置空间，压缩设备整体占地面积；操作面板布置在床身两端的上料侧，操作人员上下料时可直接完成参数调用、设备启停操作，无需长距离走动，作业动线更加顺畅。相比传统人工焊接模式，这款设备可实现单根横梁焊接全流程自动完成，操作人员仅需完成上下料作业，单工位可减少2-3名熟练焊接工人的人力投入，同时焊接效率较人工提升3倍以上，焊接质量不受人员技能、作业状态影响，批量生产的成品合格率可稳定保持在较高水平；设备的焊接区域配套有焊烟收集接口，可对接车间中央焊烟净化系统，改善焊接作业的工作环境，床身表面铺设的防火耐磨衬板可承接焊接过程中飞溅的焊渣，日常清理仅需定期清扫衬板表面即可，维护难度大幅降低。针对不同规格的货架横梁生产需求，设备的定位夹紧机构可通过更换适配垫块快速调整，焊接程序可根据工件规格提前预设存储，切换生产型号时仅需调用对应程序、调整夹紧垫块即可完成换型，无需对设备结构做大规模改动，可适配多品种、小批量的货架生产订单需求，设备的传动部件均配置有防尘护罩，避免焊接飞溅、车间粉尘进入导轨、齿条传动副，延长核心运动部件的使用寿命，降低日常维护的成本投入。
