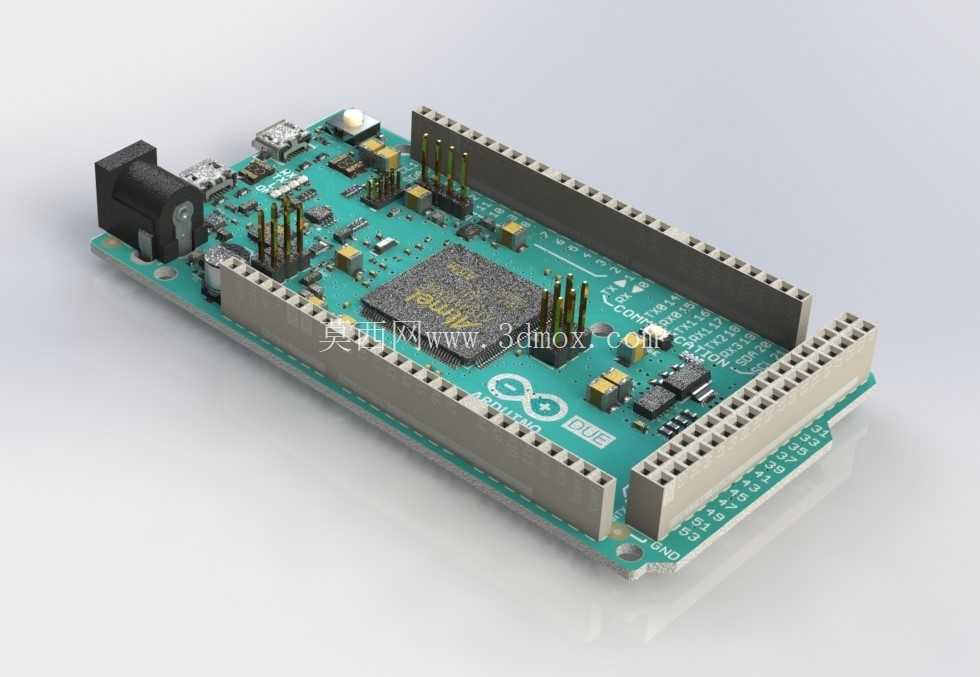

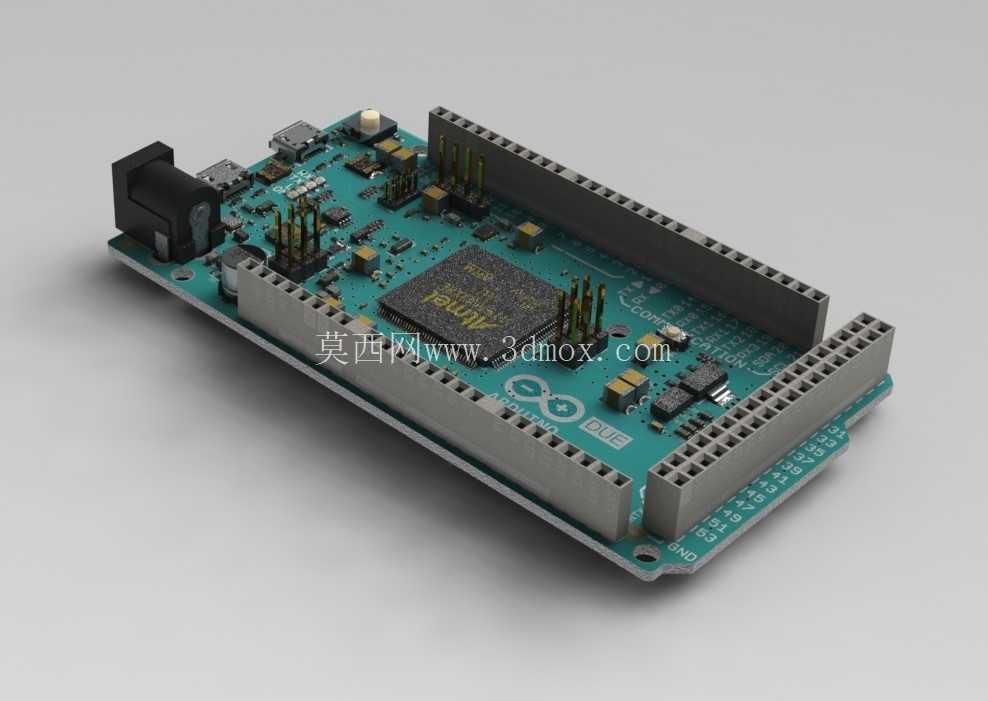

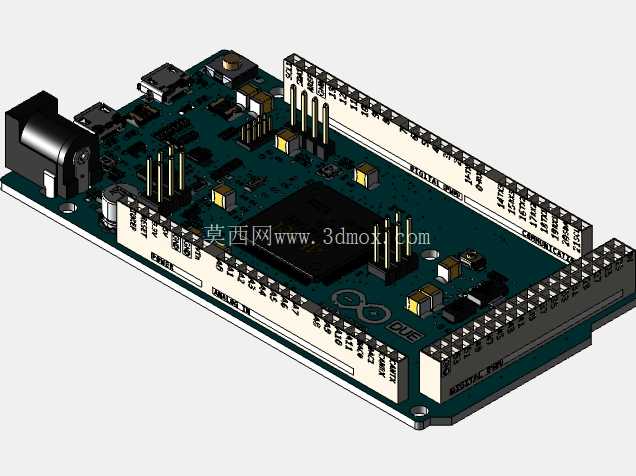

Arduino开源控制开发板三维结构模型

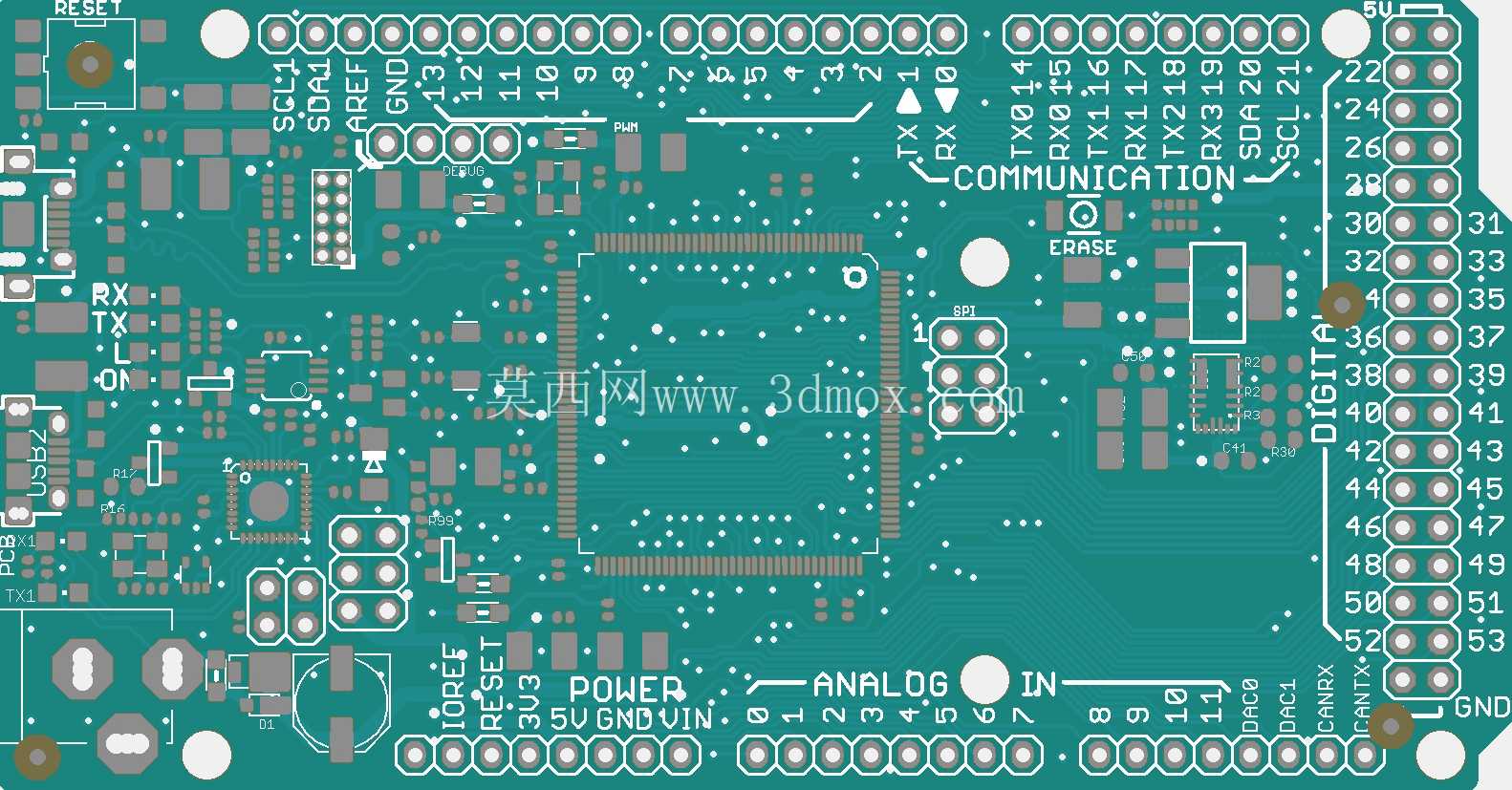

这款Arduino开发板的三维结构模型，完整还原了开源主控板的实体结构细节，可直接用于嵌入式开发项目的结构适配、设备集成阶段的空间校核工作。在工业现场的小型自动化改造、教学实验平台搭建、创客类智能设备开发场景中，这类主控板是核心的控制载体，建模时优先还原了板载元件的实际安装高度、接插件的引脚排布、外部接口的突出尺寸，能帮助结构工程师在设计设备外壳、安装支架时提前规避干涉问题。

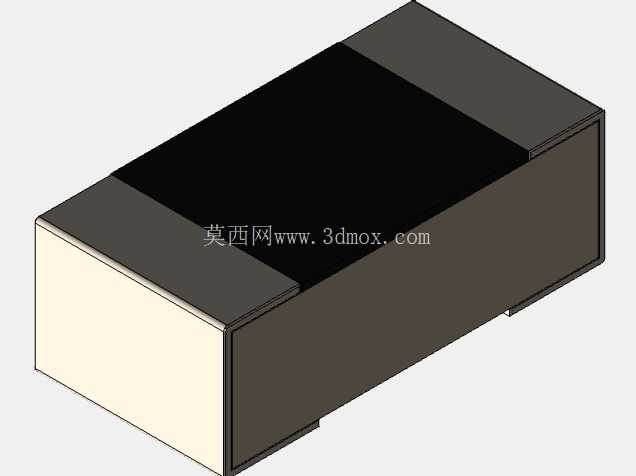

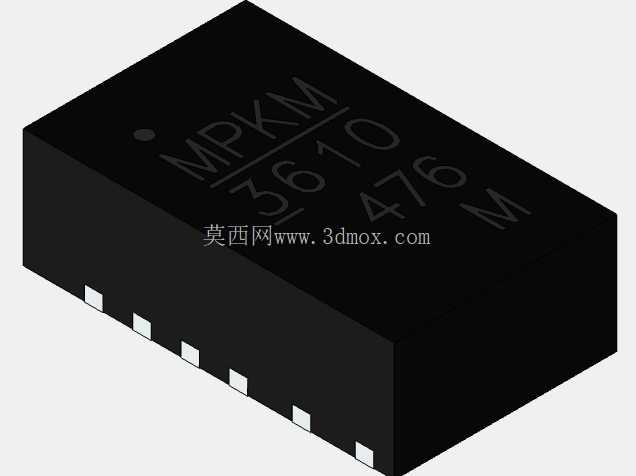

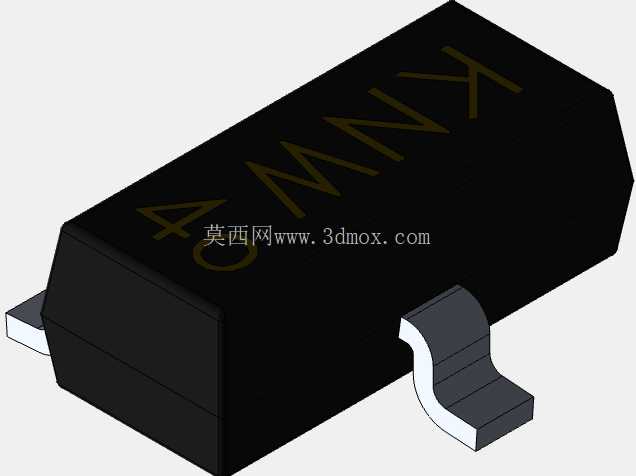

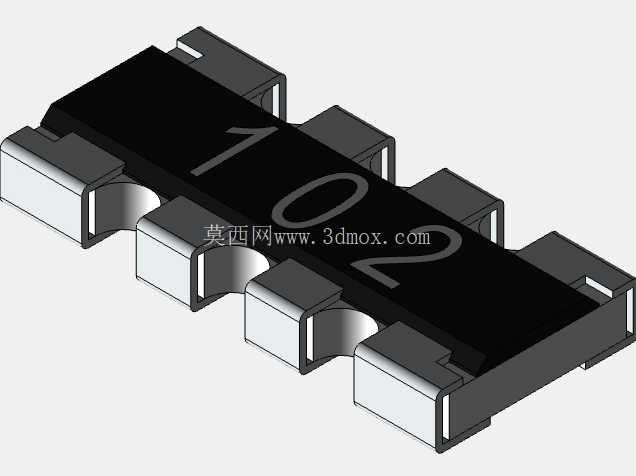

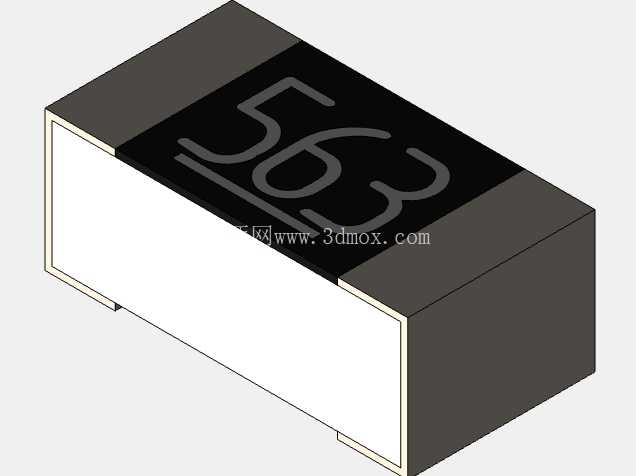

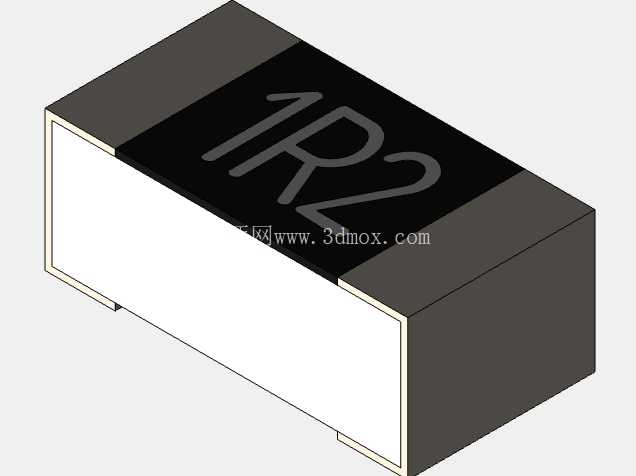

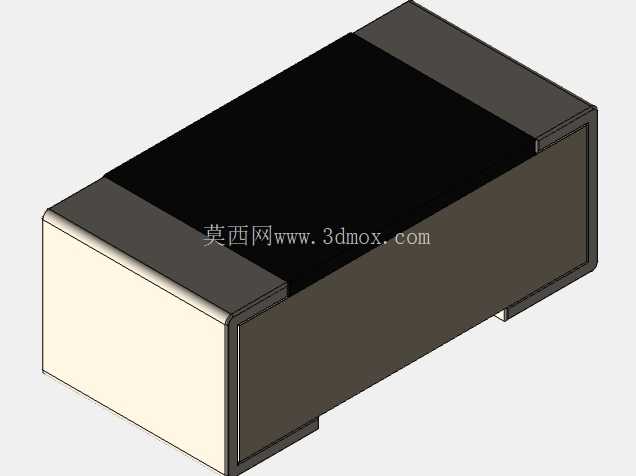

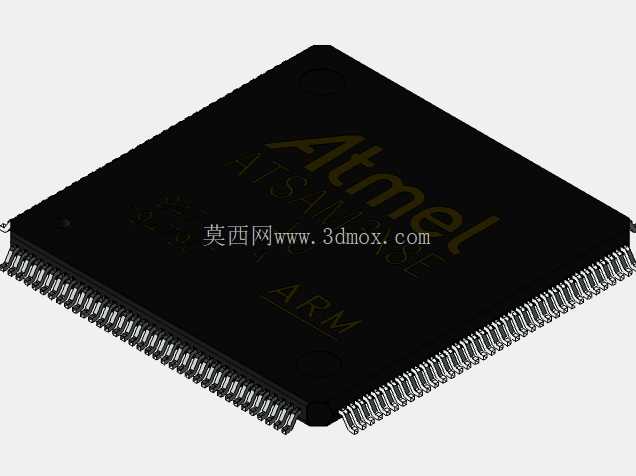

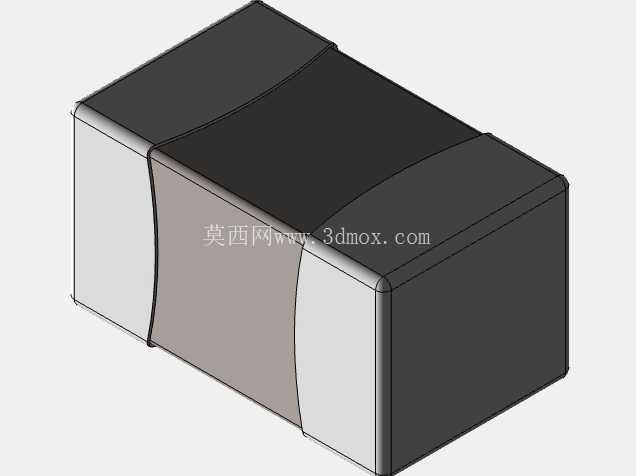

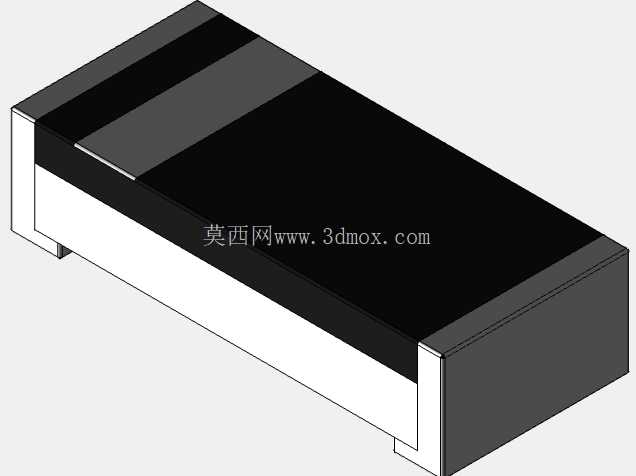

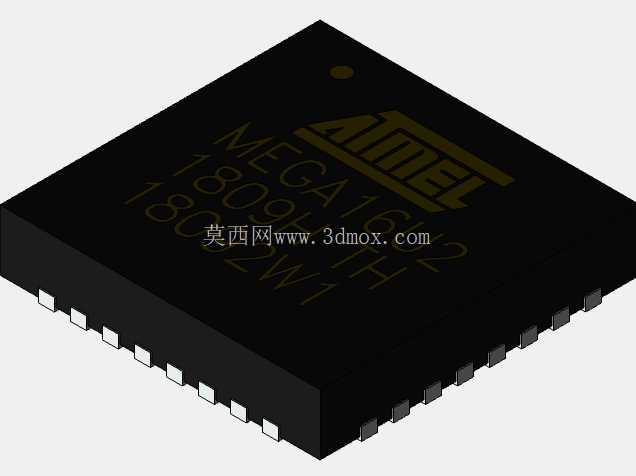

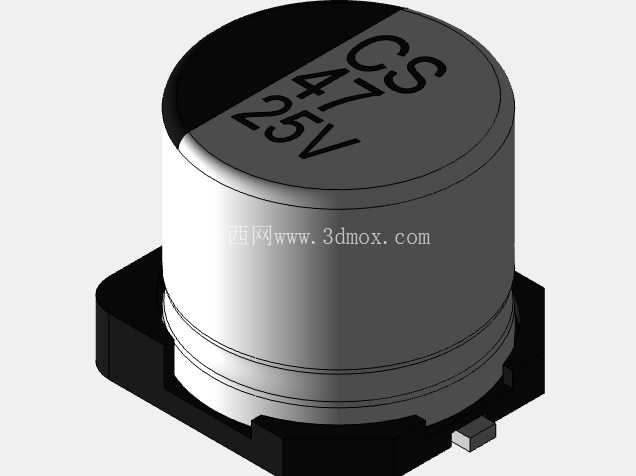

从实际使用场景来看，这类开发板常被集成到小型数据采集终端、简易运动控制单元、教学演示设备内部，安装时多通过板体四角的定位孔配合铜柱固定在设备内部的安装平面上，建模时严格按照实物的孔位间距、孔径大小做了还原，同时预留了USB接口、电源接口、排针组的外部操作空间，确保结构设计完成后，外接数据线、电源线、传感器排线时不会被周边结构件遮挡。板载的主芯片、电容电阻、电源接口、复位按键等元件的高度都按照实物实测尺寸做了还原，排针的引脚间距、伸出长度也完全匹配实际接插件参数，在做装配干涉检查时，能精准模拟插装传感器扩展板、外接排线后的整体占用空间，避免后期打样出现结构冲突。

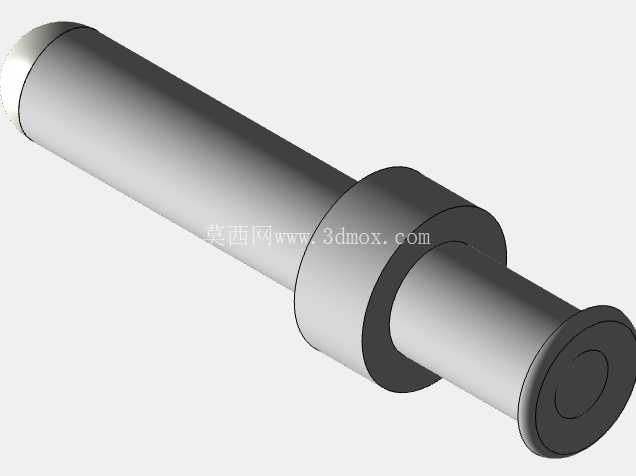

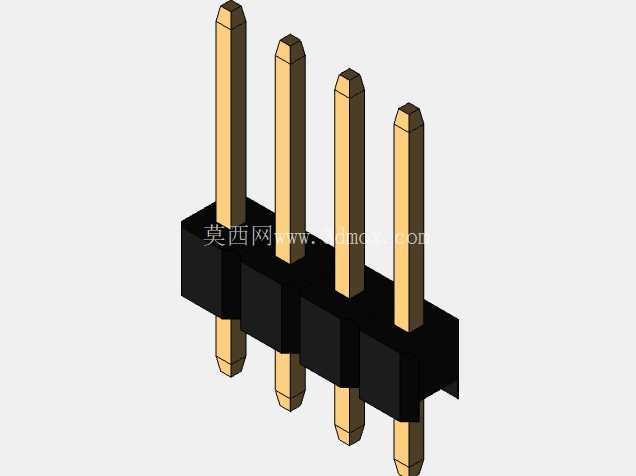

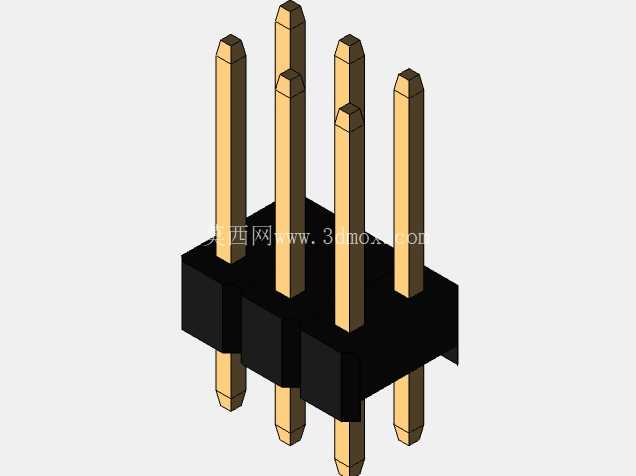

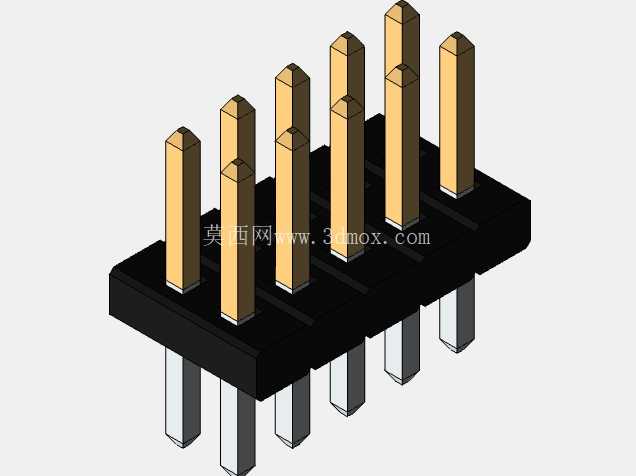

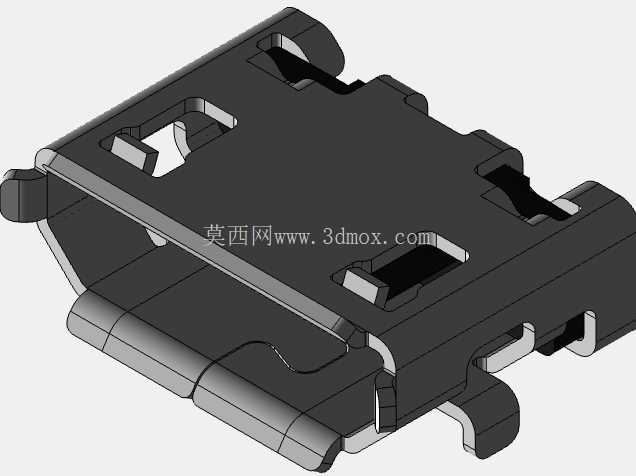

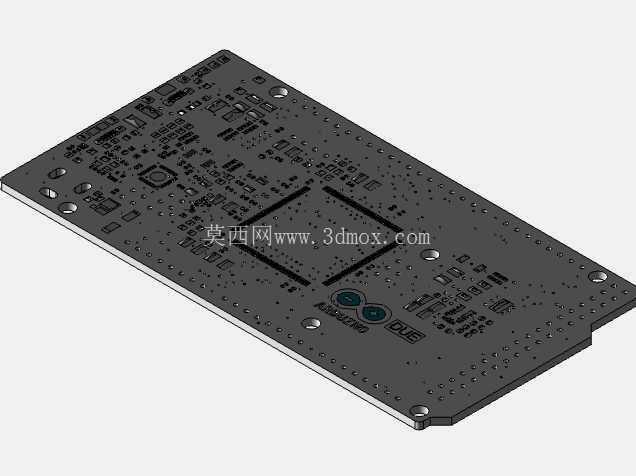

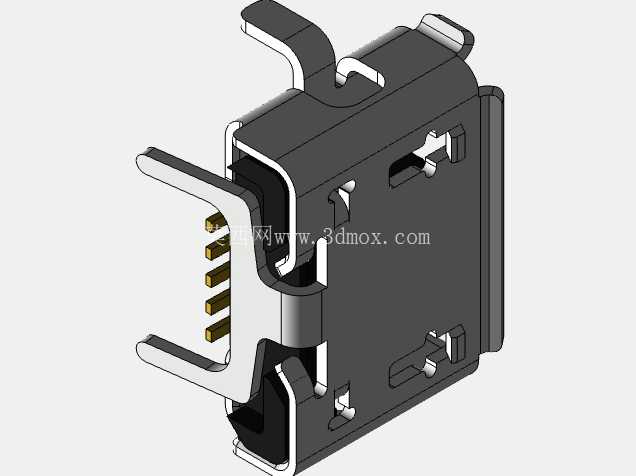

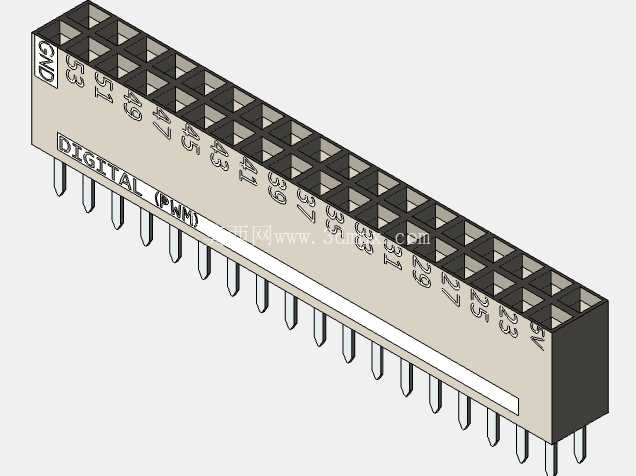

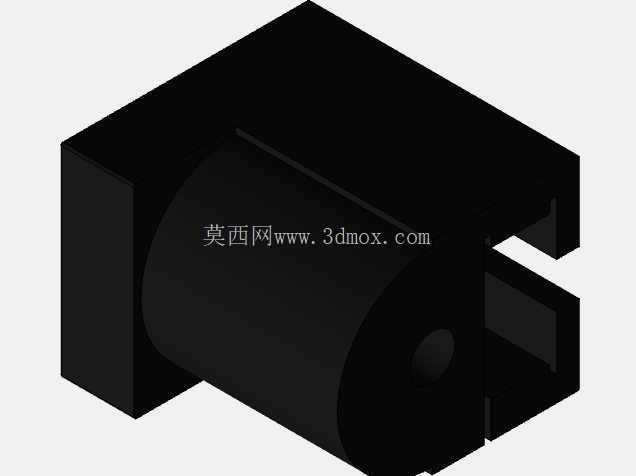

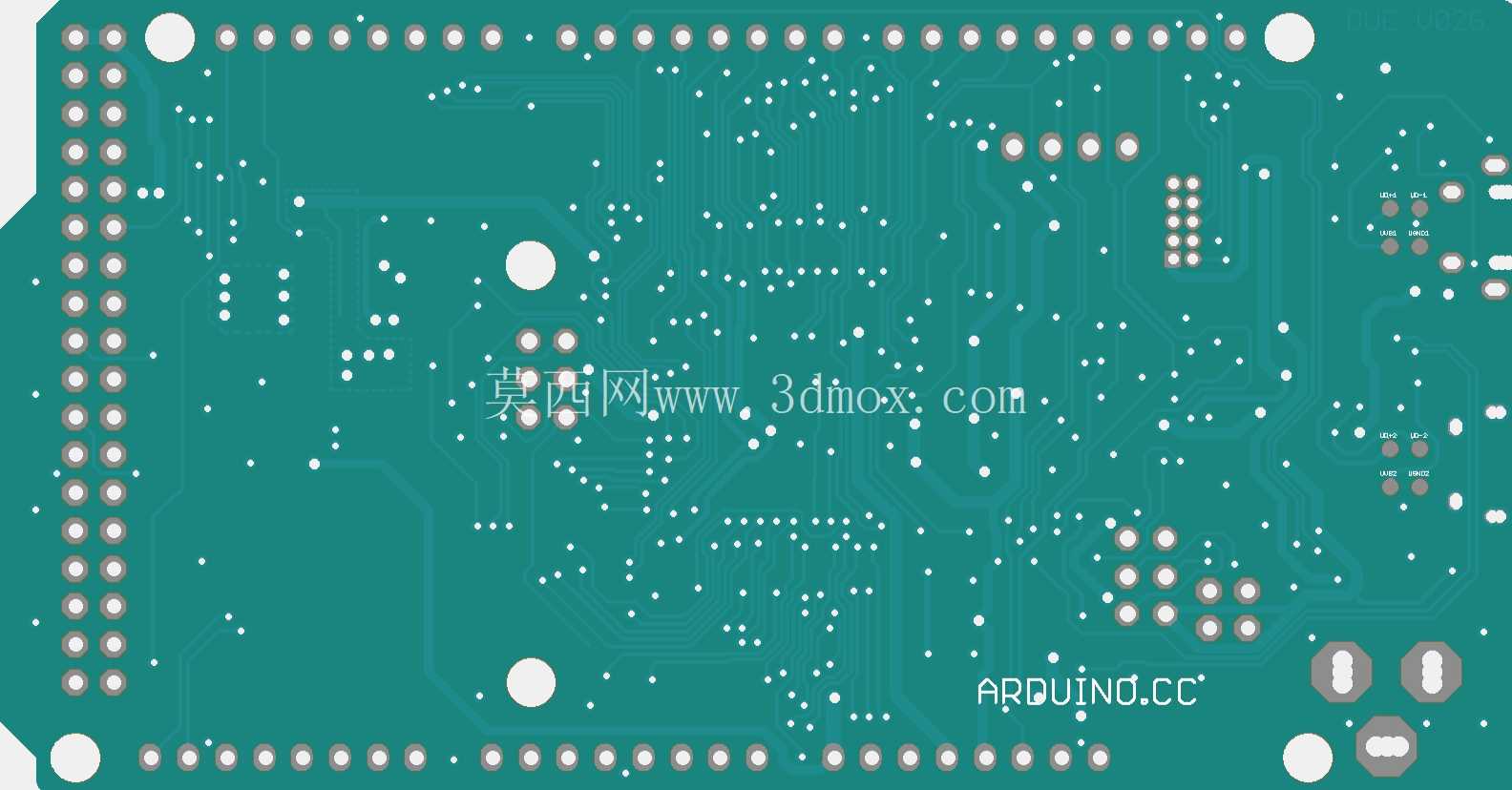

设计建模过程中，优先保证了安装边界的准确性：板体的整体长宽尺寸、板厚都与实物一致，四角安装孔的中心距严格遵循通用Arduino板型的安装规范，适配市面上绝大多数通用开发板固定支架、外壳的安装尺寸。板体边缘的排针组做了分层建模，既还原了排针塑料基座的高度，也还原了金属引脚的伸出长度，在做堆叠扩展板的装配模拟时，可以直接检查扩展板与板载高大元件（比如电源接口、主芯片散热区域）的间隙是否满足安全距离要求。电源接口部分还原了DC座的突出长度与接口内孔尺寸，在设计设备外壳的电源开孔时，可以直接提取模型轮廓做开孔参考，不用反复测量实物尺寸。USB接口部分同样还原了接口的金属外壳轮廓与插入口位置，方便设计外壳上的数据线避让槽，确保外接数据线时能顺利插拔，不会出现接口对位偏差的问题。

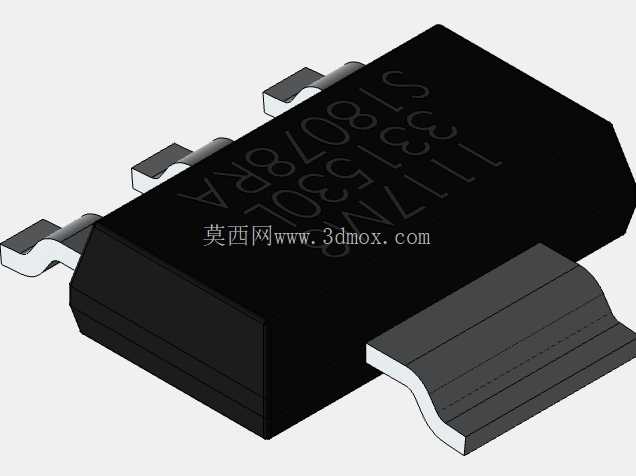

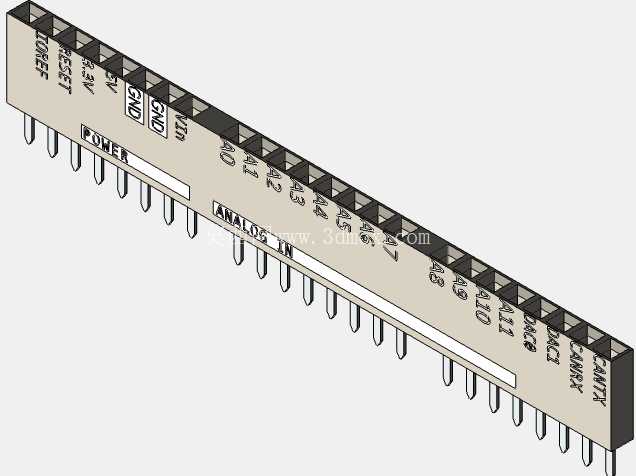

从功能适配角度，模型还原了板载所有接口的位置关系，包括数字IO排针、模拟输入排针、电源引脚排针的排布顺序，在做接线布局模拟时，可以直观看到各个接口的朝向，方便规划设备内部的走线路径，避免排线弯折半径过小、或者与设备内部的运动部件产生干涉。板载的复位按键位置也做了精准还原，在设计外壳按键开孔时，可以直接对应按键位置做导向结构，确保外壳按键能顺利触发板载复位键，不会出现按键卡滞、按不到位的问题。对于需要把开发板集成到密闭外壳内的项目，模型还可以辅助评估板载发热元件（主芯片、电源稳压模块）与外壳内壁的间隙，方便预留散热空间或者设计散热孔位置，避免设备长时间运行时出现过热问题。

在教学与项目演示场景中，这个模型也可以直接用于生成装配爆炸图、结构示意图，帮助初学者快速理解开发板的硬件组成与安装方式，不用拆解实物就能清晰展示各个元件的位置关系。对于做非标设备开发的工程师来说，在方案设计阶段直接调用这个模型，可以快速完成控制部分的布局规划，省去自行测量建模的时间，把更多精力放在功能逻辑与整体结构的优化上。建模时对板体表面的丝印标识做了简化处理，但保留了关键接口的位置特征，不会影响结构设计阶段的校核工作，同时也控制了模型的整体面数，在大型装配体中调用时不会造成软件运行卡顿，适配主流三维设计软件的装配环境。
