VGA DB15-M模数连接器结构设计

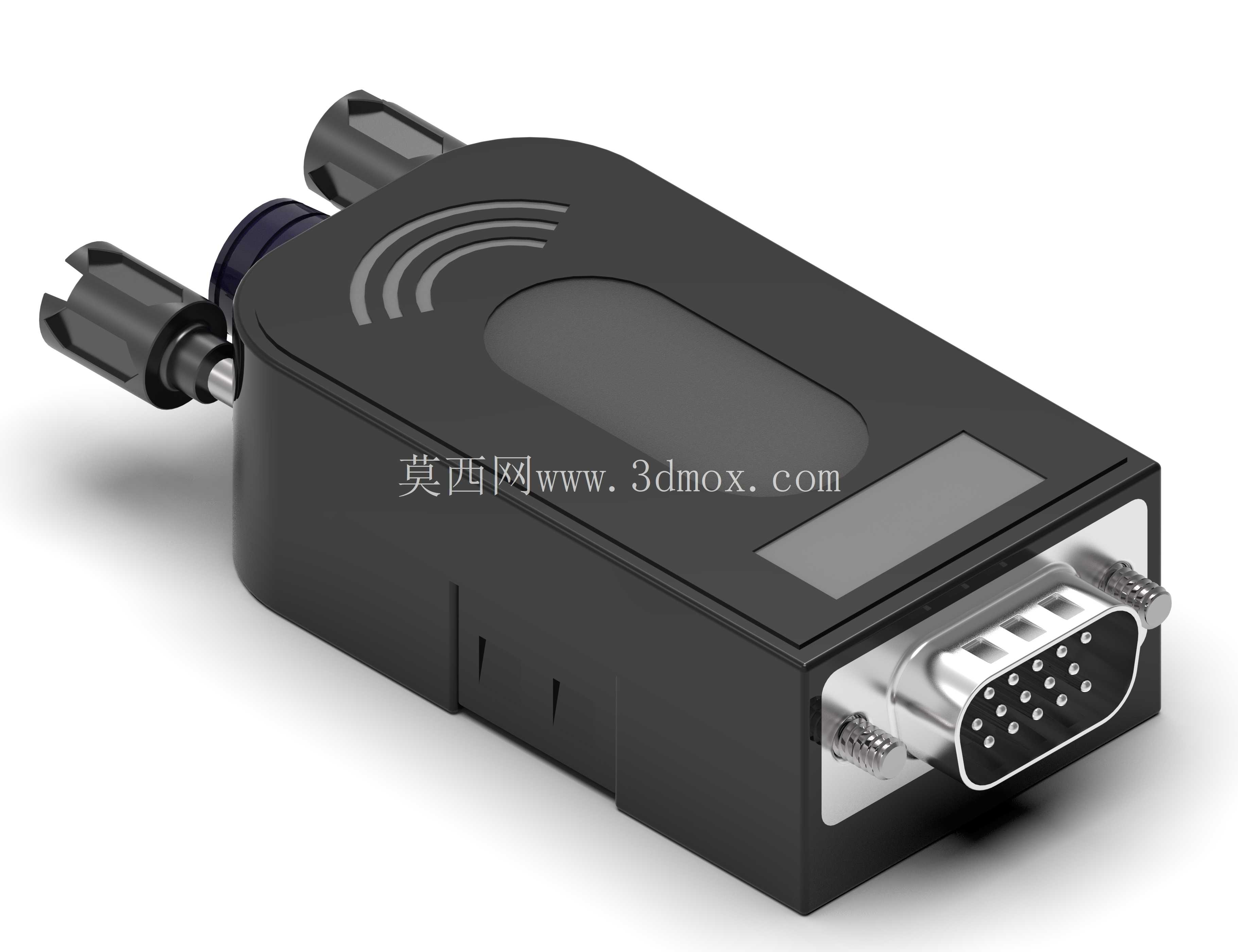

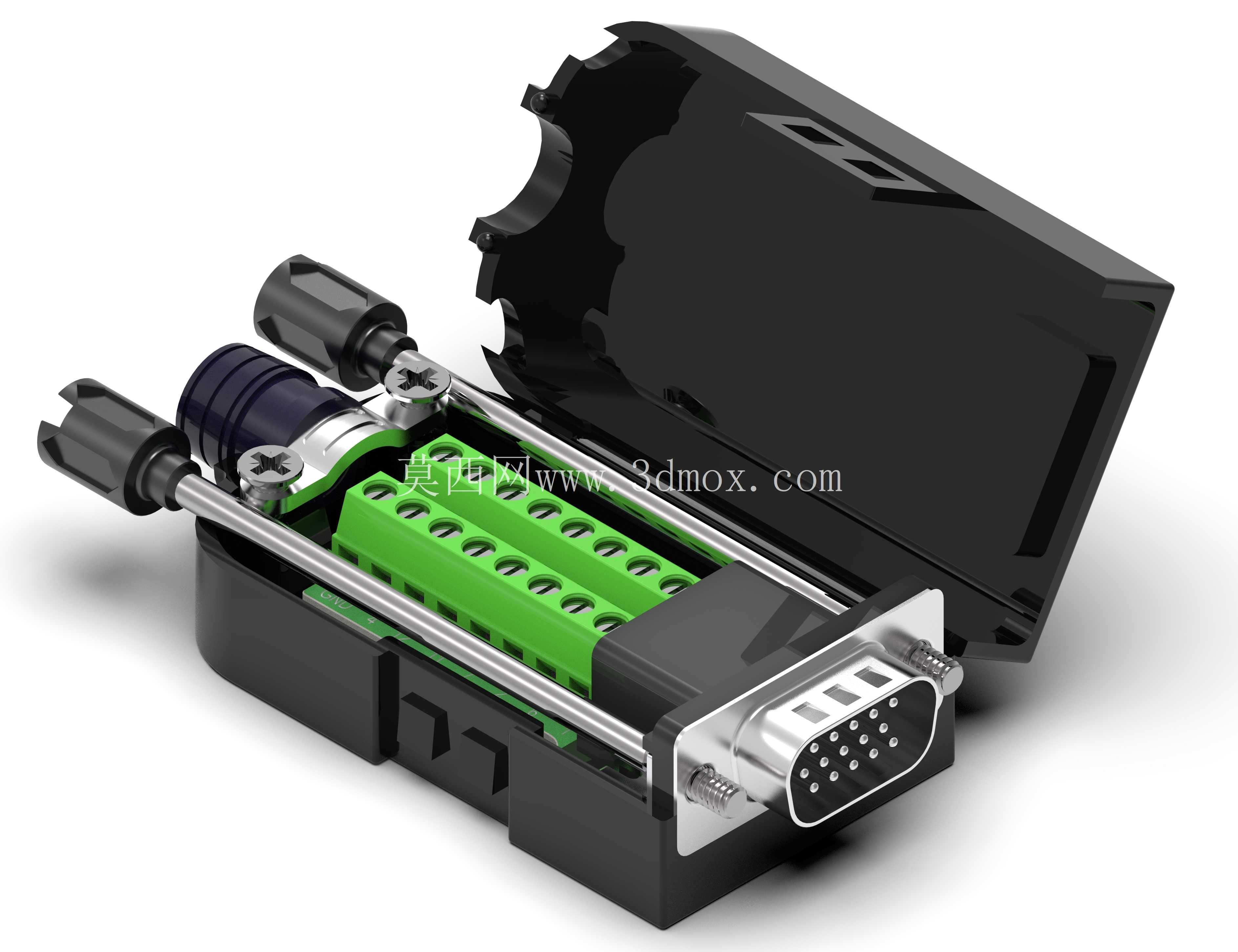

这款VGA DB15-M模数连接器，是工业控制、视频信号传输场景里常用的接插组件，日常在工控机柜布线、老旧设备视频信号接驳、测试台架信号转接的场景里随处可见，主要承担模拟RGB视频信号、配套行场同步信号的稳定传输功能，部分改造场景下也会被用来传输低速开关量信号，适配工业现场多设备快速接驳、频繁插拔的使用需求。从结构设计来看，这款连接器采用分体式装配逻辑，外壳分为上下扣合的两部分，装配时无需额外粘接结构，依靠两侧的金属固定螺杆实现上下壳的锁紧，螺杆同时承担公母头对接时的锁止功能，对接后螺杆拧入母端对应的螺柱内，可避免设备运行过程中受振动影响出现接插件松脱、信号中断的问题，这一点在车间设备、车载测试设备这类振动工况下尤为重要。内部的接线端采用绿色端子排设计，为螺钉压接式结构，接线时无需焊接，作业人员只需要剥去线芯外层绝缘皮，将线芯插入端子对应的孔位后拧紧顶部的压接螺钉即可完成接线，相比传统焊线式DB15接头，这种结构大幅降低了现场接线的技术门槛，也减少了虚焊、脱焊导致的信号故障概率，端子排的15个孔位严格对应DB15接口的15个针脚定义，孔位旁预留了标识位，接线时可对照针脚定义逐一压接，避免错接导致的信号异常。接口端采用标准DB15公头结构，金属屏蔽壳与连接器上下外壳的金属结构件连通，装配后可形成完整的屏蔽腔体，能有效降低工业现场电磁干扰对视频信号的影响，避免画面出现水波纹、闪屏这类干扰问题，公头的针脚采用镀金工艺处理，可提升抗氧化能力，降低多次插拔后的接触电阻，保证长期使用的信号稳定性。从安装边界来看，这款连接器整体外形适配标准DB15接口的安装尺寸，公头端的伸出长度符合通用VGA接口的接驳空间要求，上下外壳扣合后整体宽度不超过标准DB15接头的常规尺寸，可直接适配市面上通用的VGA线挡板、机柜开孔尺寸，不需要额外修改安装位；两侧的固定螺杆长度经过匹配设计，对接标准母头后螺杆拧入深度合适，不会出现顶坏母端螺柱或者锁止不牢的问题，螺杆端部的滚花设计支持徒手拧动，日常调试接驳时不需要额外借助螺丝刀即可完成锁止，提升现场作业效率。外壳采用黑色阻燃工程塑料材质，具备一定的抗冲击能力，日常布线拖拽、轻微磕碰不会出现壳体开裂的问题，内部的金属固定杆除了锁紧上下壳之外，还能提升壳体的整体结构强度，避免接线后受线缆拉扯导致壳体变形、端子排错位。在实际选型使用时，需要注意这款连接器适配的线径范围，端子排的压接孔可容纳常规0.3-0.75平方毫米的多股信号线，适合设备内部短距离接线、设备端外接信号线缆的场景，如果是长距离布线需要搭配屏蔽线缆使用时，可将线缆的屏蔽层压接在壳体内部的金属接地片上，进一步提升屏蔽效果。设计这款连接器的三维模型时，需要重点关注几个配合尺寸：一是公头针脚与端子排的对应位置，要保证每个针脚的尾部与端子排的导电片可靠接触，避免出现错位导致的断路；二是上下壳的扣合间隙，要保证扣合后缝隙均匀，没有明显的错位，同时内部预留足够的线缆弯折空间，避免装配时压伤线芯；三是两侧螺杆的同轴度，要保证公母头对接时螺杆可以顺利拧入母端螺柱，不会出现偏斜卡滞的问题。这类模块化的连接器设计，相比一体式注塑的VGA接头，最大的优势在于可重复拆卸维护，如果后期出现某一针脚接触不良的问题，只需要拆开上下壳，重新压接对应的端子即可，不需要整体更换接头，能降低现场维护的成本，也适合小批量定制接线的场景，不需要开模注塑，装配灵活度更高。在工业现场的实际应用中，这类连接器常被用在工控机连接显示器、老旧数控系统的操作面板信号传输、测试设备的信号转接等场景，相比消费级的注塑VGA接头，这种螺钉压接的结构更适配工业现场复杂的布线环境，抗振动、抗拉扯能力更强，维护也更方便。建模过程中还要注意外壳的内部筋位设计，筋位一方面可以提升壳体的结构强度，另一方面可以对内部的端子排、金属屏蔽件起到定位作用，装配时不需要额外打胶固定，依靠筋位的限位即可将内部零件固定在预设位置，提升装配效率；外壳尾部的出线孔做了圆弧过渡处理，可避免线缆弯折时被壳体棱角割伤绝缘层，出线孔的尺寸适配常规直径6-8mm的VGA线缆，穿线后可搭配热缩管或者线扎固定，提升线缆拉脱力，避免拉扯时线芯从端子排上脱落。
