商用台式多功能饮水设备结构设计方案

该饮水设备的三维结构设计，优先适配办公场所、小型餐饮门店、工厂班组休息区这类日均取水人次在30-80人的使用场景，区别于大流量公共直饮台和家用小型饮水机的参数定位，在结构冗余度和占地空间上做了针对性平衡。从实际使用逻辑出发，设备整体采用立式方正箱体布局，边角做R25的圆弧过渡处理，既避免钣金加工时的锐边安全隐患，也能减少日常使用中磕碰造成的漆面损伤，整机宽度控制在420mm、深度380mm、高度520mm，可直接放置在常规800mm高的操作台面上，背部预留30mm的散热间隙即可满足安装要求，不需要额外的固定支架，适配绝大多数商用场景的台面安装条件。

功能分区上，设备上部设置内嵌式状态显示区，可直观展示水温、加热状态、滤芯寿命等核心运行参数，显示面板采用下沉1.5mm的嵌入式安装结构，表面与外罩齐平，避免日常清洁时的积水渗入电路区域；中部为开放式接水台，接水区域内凹深度120mm，高度预留200mm的取水空间，可容纳高度180mm以内的常规水杯、小型烧水壶接水，接水台底部设置可拆卸的接水盘，盘体做1°的倾斜导水结构，溅出的积水可自动汇集到盘体前端的储水槽，拆卸清理时不会出现积水洒漏的问题；下部设置带密封门的储物舱，可放置一次性水杯、茶叶包、消毒片等常用取水配套物品，舱门采用侧开式铰链结构，搭配内嵌式抠手，关闭后与箱体表面齐平，不会额外占用外部操作空间，门体边缘粘贴2mm厚的硅胶密封条，避免接水区域的潮气进入舱内造成存放物品受潮。

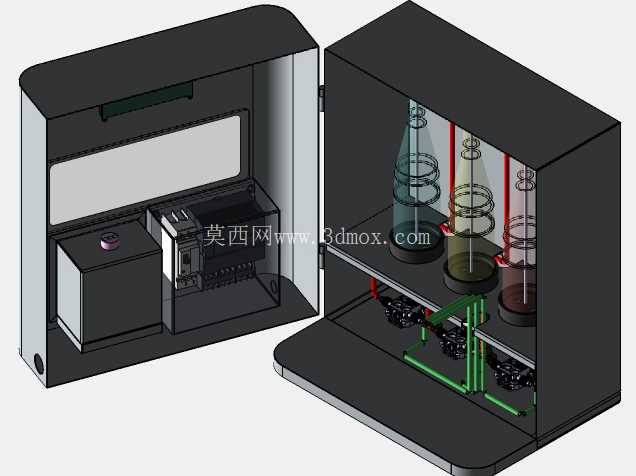

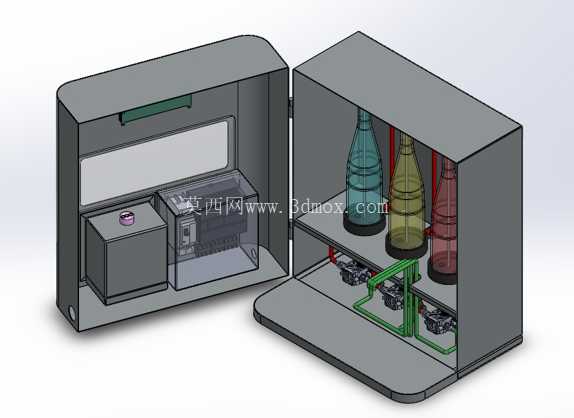

结构设计层面，整机外罩采用1.2mm厚的冷轧钢板折弯成型，内部设置2mm厚的镀锌钢板安装骨架，加热罐、制冷模块、水路管线全部固定在内部骨架上，外罩通过侧边的快拆螺丝与骨架连接，后期维护时仅需拆卸对应面的外罩即可完成内部元件检修，不需要完全拆解整机。水路部分采用快插式接头设计，所有水管走线路径都通过线卡固定在骨架内侧，与电路走线保持20mm以上的安全间距，避免管路凝露造成电路短路风险；加热罐外部包裹20mm厚的硅酸铝保温层，可减少加热过程中的热量损耗，相比无保温结构的同规格设备，保温阶段的能耗可降低35%左右。

设计过程中针对日常使用的高频痛点做了结构优化：接水台边缘做5mm高的挡水边，即使接水时水满溢出，也不会顺着台面流到设备外部；设备底部设置四个可调高度的橡胶减震脚，可适应不平整的放置台面，调节范围0-10mm，同时橡胶材质可避免设备运行时的振动与台面产生共振噪音；背部的管线进出口做橡胶护圈结构，电源线、进水管穿过护圈时不会被钣金锐边割破绝缘层，同时护圈可填充管线与箱体之间的间隙，避免爬虫从间隙进入设备内部。

从建模逻辑来看，整机结构采用自顶向下的设计思路，先确定内部核心元件的安装尺寸边界，再依次设计内部骨架、外罩钣金、功能附件，所有配合面都预留了0.2mm的安装公差，钣金折弯处的止裂槽、焊接处的让位缺口都在模型中做了完整还原，可直接导出工程图用于钣金下料、加工组装，不需要二次调整结构尺寸。设备的整体结构没有采用复杂的异形曲面，所有钣金件都是常规折弯工艺可加工的结构，不需要开模，小批量生产时的加工成本可控，组装时仅需常规的螺丝紧固、管线插接即可完成总装，对组装人员的技能要求较低，适合小规模的设备生产场景。
