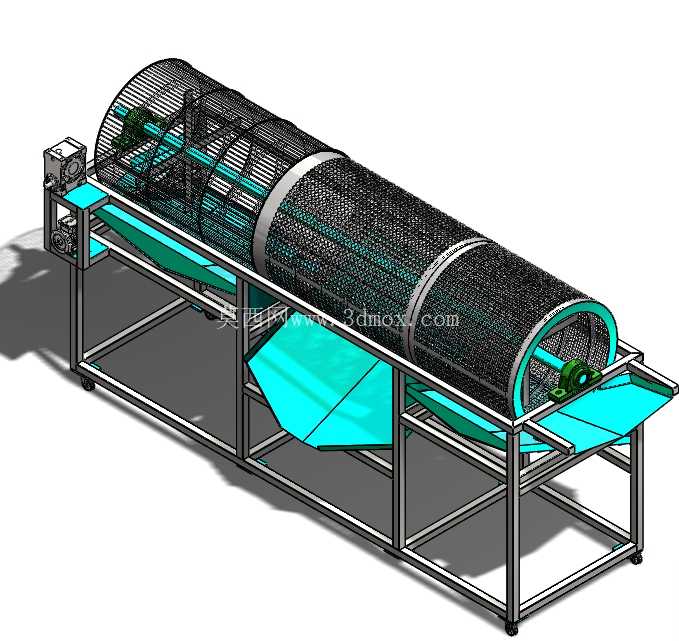

滚筒式物料分级筛选输送设备结构

　　这款滚筒筛分输送一体化设备，主要面向散状物料的粒度分级作业场景，常见于农产品初加工、建筑骨料筛分、固废分选、轻工原料预处理等生产环节，可独立完成物料的输送、多级筛分、分料出料全流程作业，无需额外搭配多台独立输送与筛分设备，能有效缩减生产线的占地长度与设备衔接成本。从结构布局来看，设备整体采用方管焊接一体式机架作为承载主体，机架底部配置可调脚杯，可在安装时根据现场地面平整度调整设备水平度，避免滚筒运转时因机身倾斜出现物料偏载、筛网局部磨损过快的问题，机架的主承重梁采用加厚矩形管，焊接处做了三角加强筋处理，可承受满载物料时滚筒运转的动载荷，长期运行不易出现机架变形、焊缝开裂的问题。

　　核心筛分部件为卧式布置的冲孔网板卷制滚筒，滚筒沿轴向设置多道环形加强箍，避免长尺寸滚筒在物料重力作用下出现筒身变形，筛网沿滚筒圆周方向分段固定，磨损后可单独拆卸更换对应区段的筛网，无需整体更换滚筒，大幅降低后期维护成本；滚筒两端采用带座轴承支撑，驱动端配置减速电机与链传动结构，传动位置设置安全防护罩，避免生产过程中杂物卷入传动部件引发安全事故，滚筒的转速可根据筛分物料的特性调整，针对易堵网的物料可适当提高转速增强物料在筒内的翻动效果，针对易碎物料则降低转速减少物料破损率。

　　设备的进料端设置导料溜槽，可衔接上游皮带输送机或人工上料工位，引导物料平稳进入滚筒内部，避免物料直接冲击筛网造成局部损坏；沿滚筒轴向下方设置多段倾斜式出料溜槽，不同筛孔区段筛下的物料会通过对应溜槽汇集到指定出料位置，滚筒末端的大尺寸未过筛物料则通过端部出料口排出，各溜槽的倾斜角度均大于对应物料的安息角，可保证物料靠自重顺利滑落，不会在溜槽内积料堵料。滚筒整体外侧设置半包围式安全防护网罩，既可以避免设备运转过程中物料从筒内甩出伤人，也能防止操作人员意外接触运转的滚筒发生危险，防护网采用快拆式固定结构，日常清理筛网、检查设备内部状态时可快速拆卸对应区段的网罩，无需整体拆解防护结构。从安装边界来看，设备整体为一体式组装结构，到场后仅需固定脚杯、接通电源即可投入使用，无需复杂的现场焊接组装作业，设备的进料端与出料端均预留了标准衔接尺寸，可快速对接上下游的输送、加工设备，适配不同产能的生产线布局；滚筒的筛孔规格可根据实际筛分需求定制，单台设备可配置2-4种不同孔径的筛网区段，一次完成2-5个粒度等级的物料分级，替代传统多台振动筛串联的作业模式，减少设备之间的物料转运环节，降低物料转运过程中的扬尘与损耗。

　　在设计过程中，充分考虑了不同行业的使用需求，机架表面做了防锈喷涂处理，针对有防潮、防腐蚀需求的作业场景，可将接触物料的溜槽、滚筒部件更换为不锈钢材质；设备整体的重心沿机架中心线对称分布，运转过程中动载荷小，无需做专门的设备基础，放置在硬化地面即可稳定运行，适合中小型加工车间、临时作业场地的筛分作业需求。滚筒内部可根据需要加装打散装置，针对易结块的物料，在滚筒转动过程中可将结块物料打散，避免结块物料直接作为筛上物排出，提升筛分效率与分级精度；设备的传动部件均配置了润滑注油点，日常维护时可直接在设备外部完成注油保养，无需拆解设备结构，降低日常维护的操作难度。
