立方体框架式多工艺一体加工设备结构

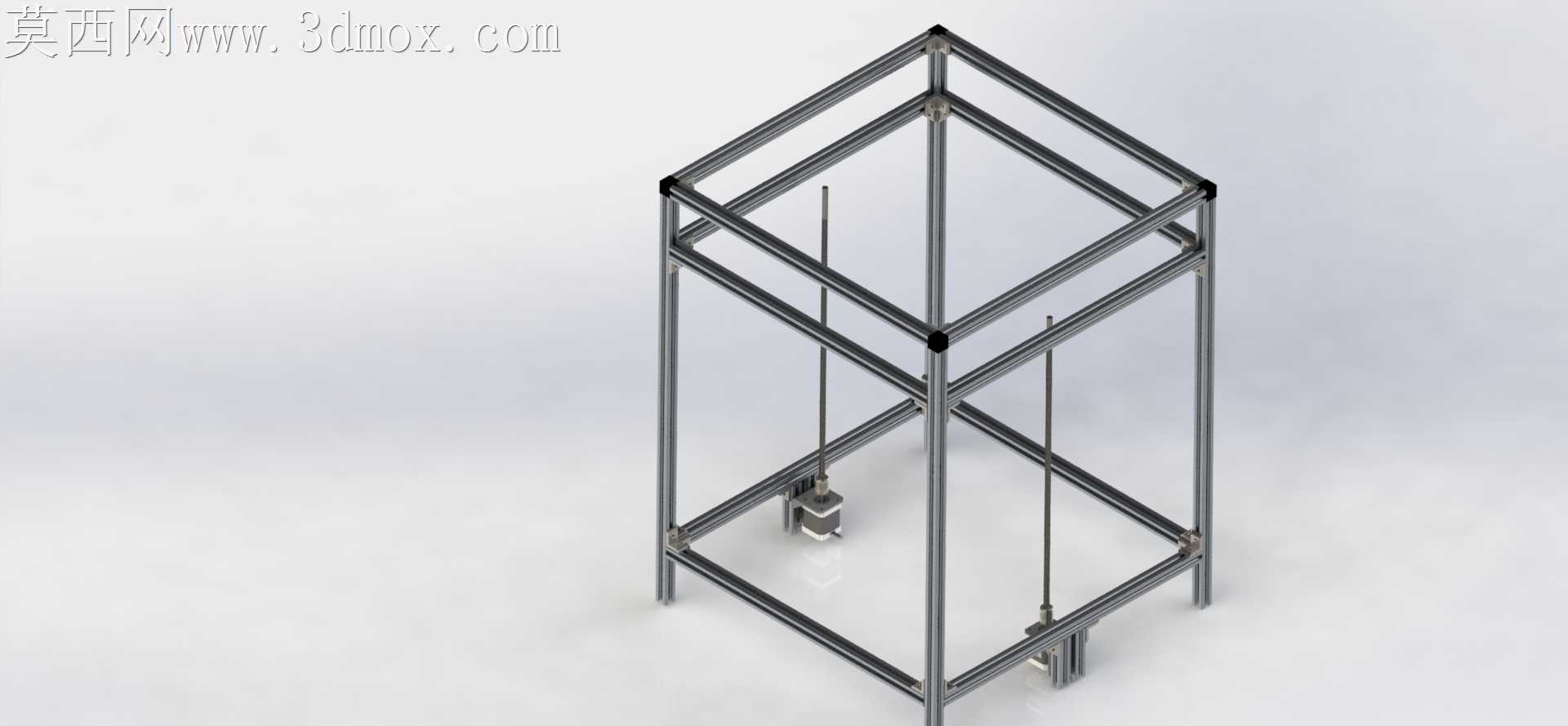

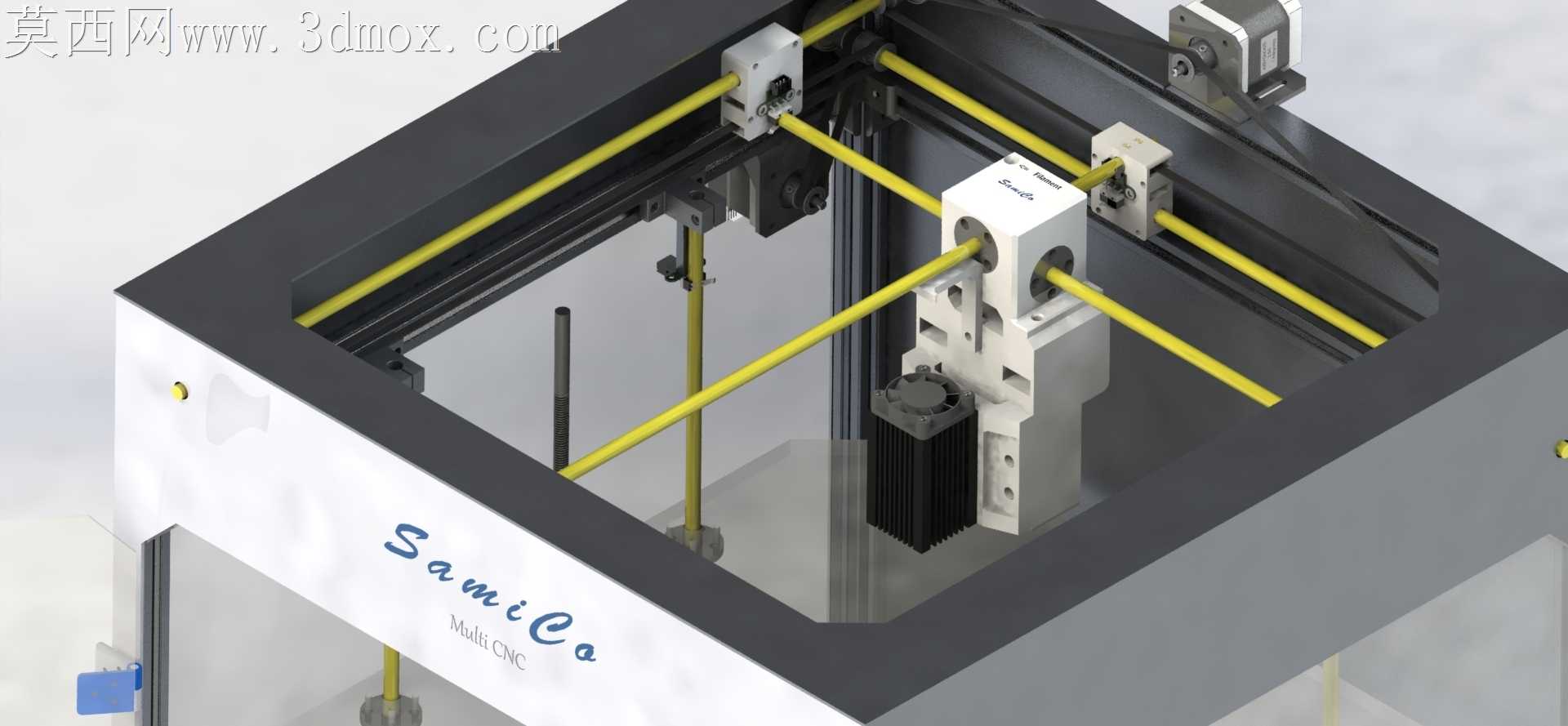

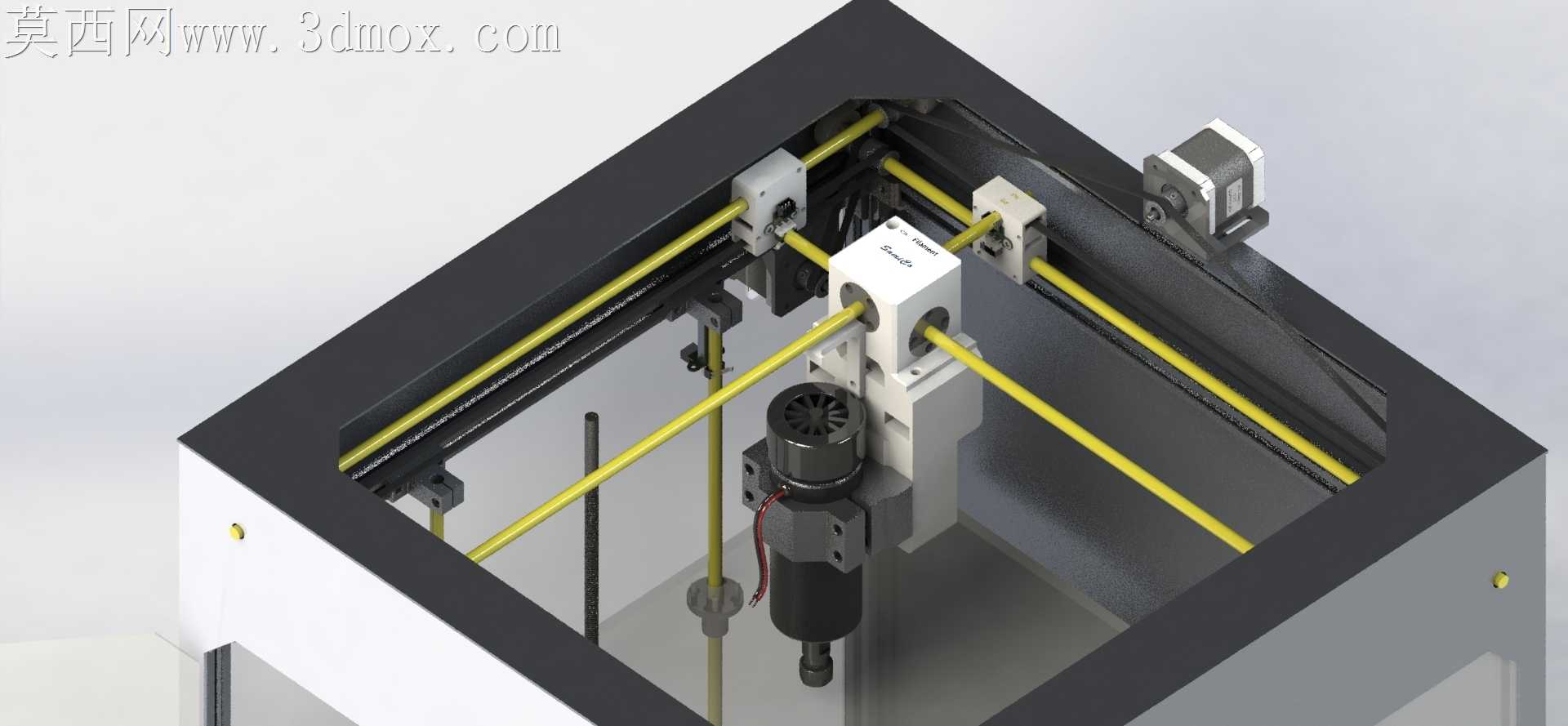

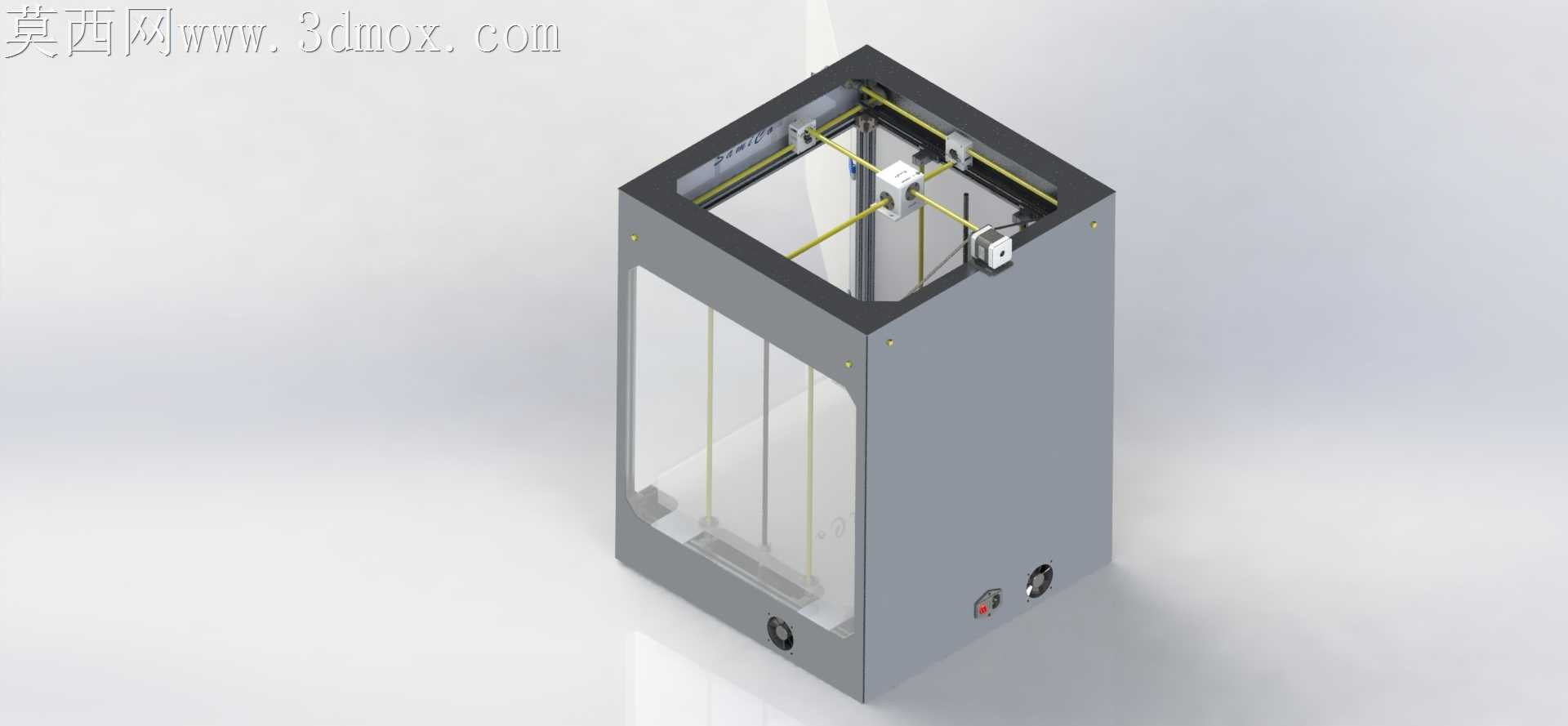

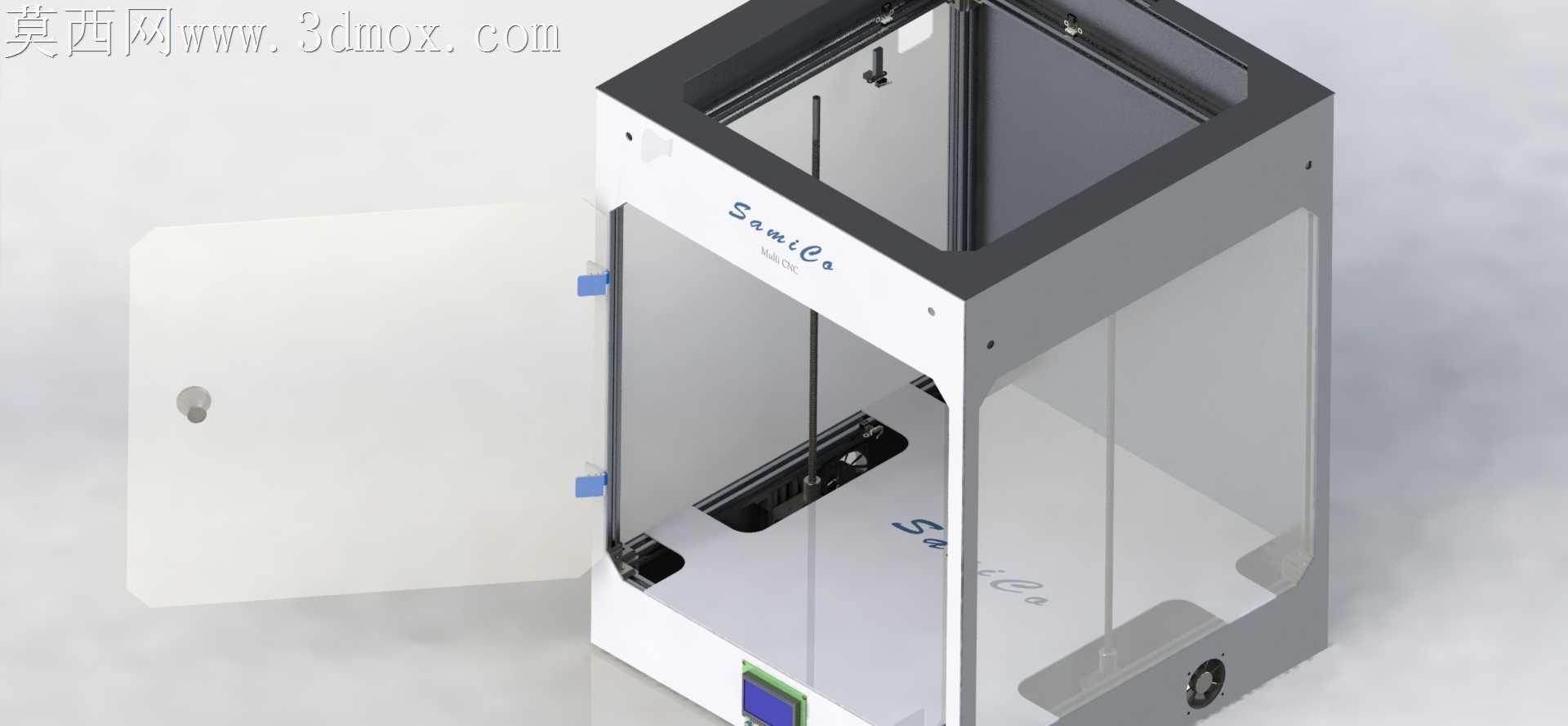

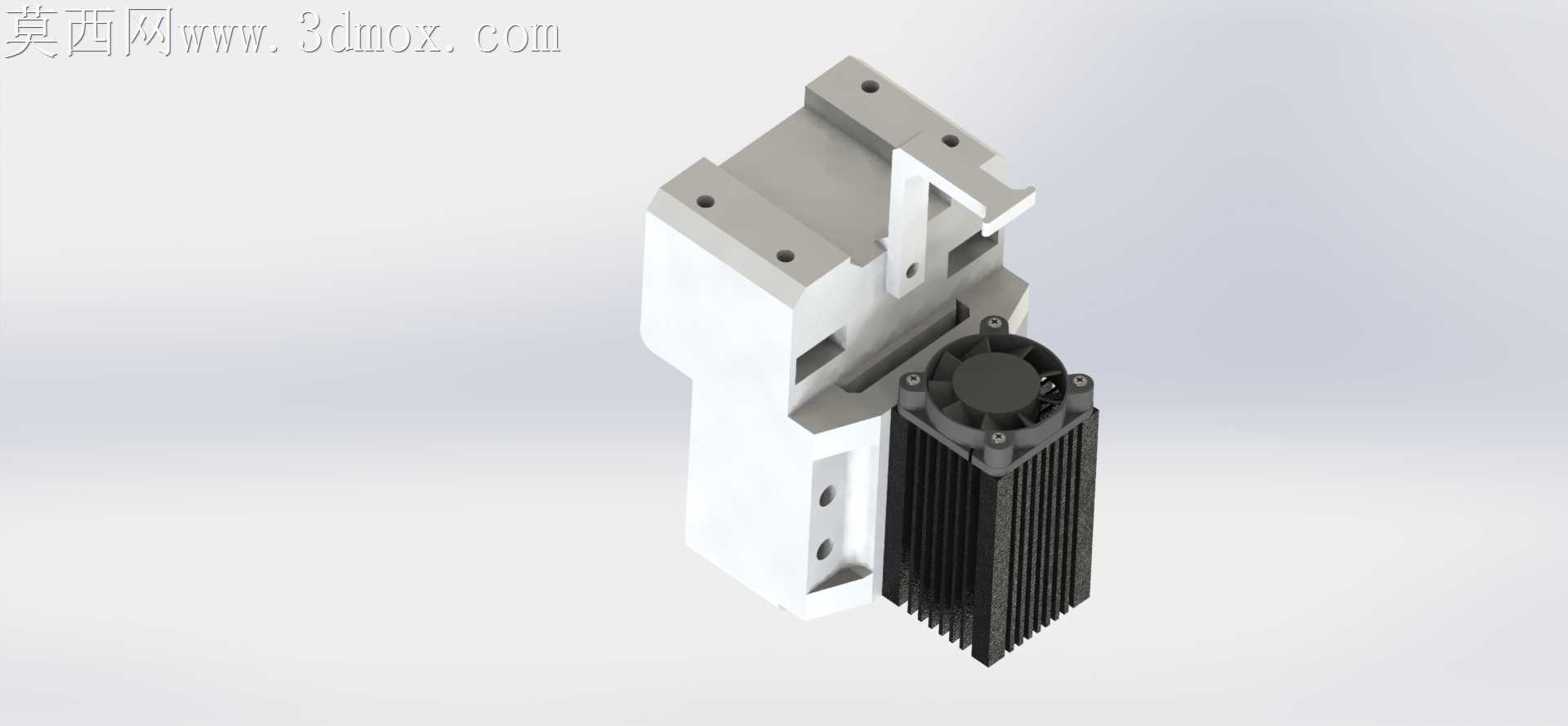

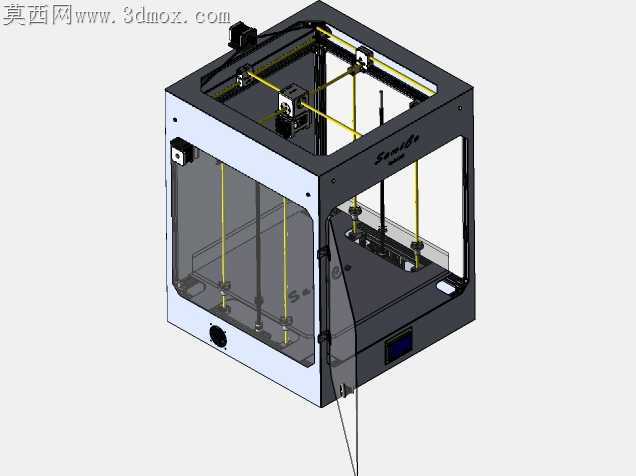

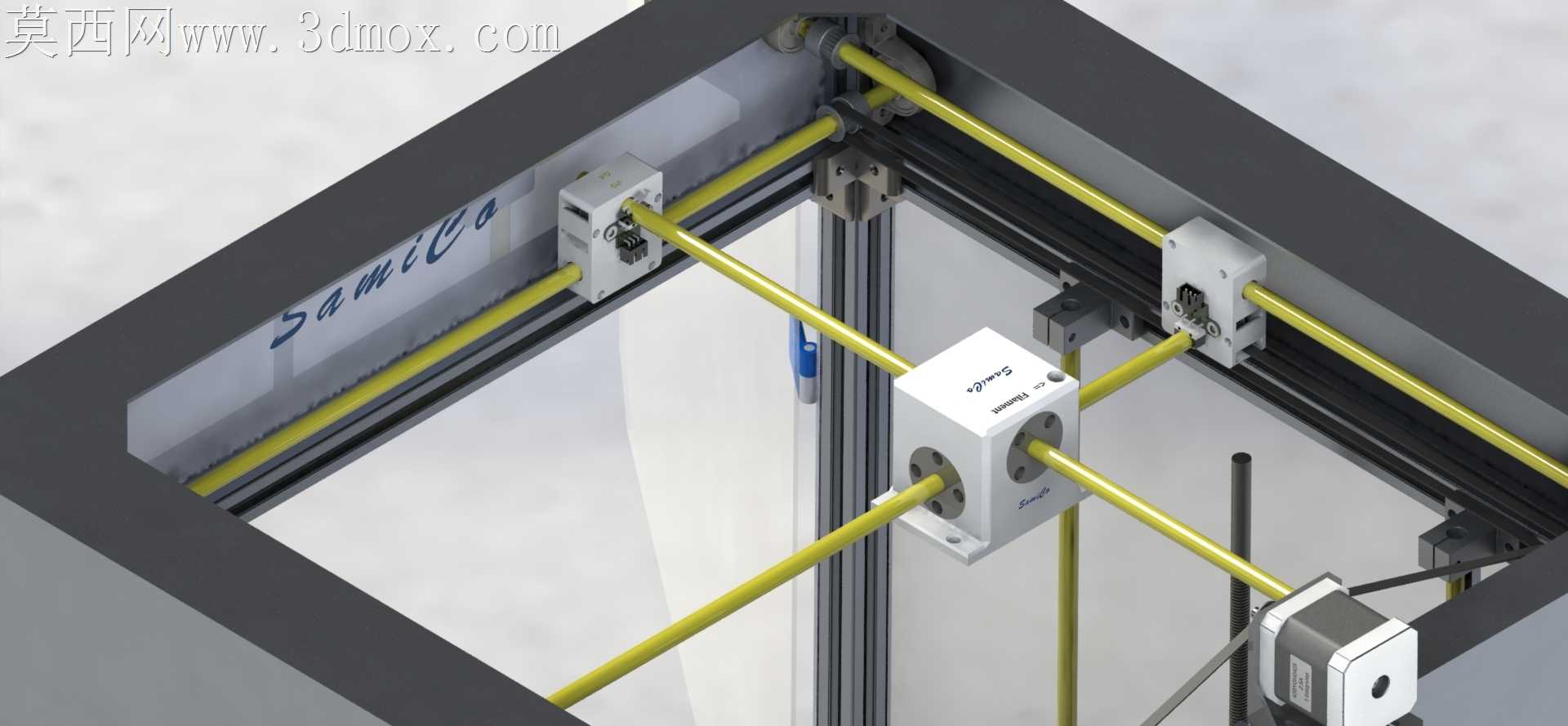

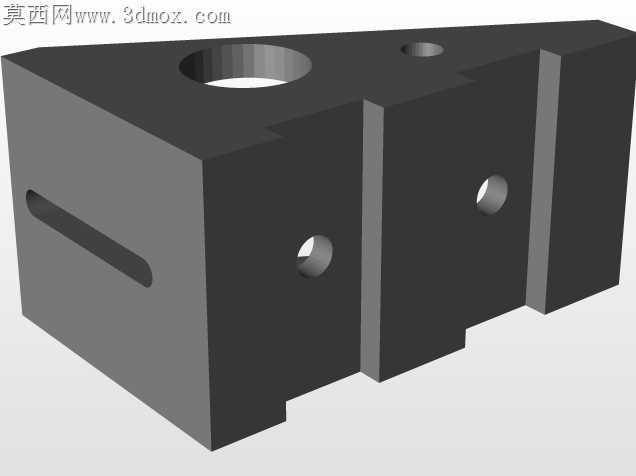

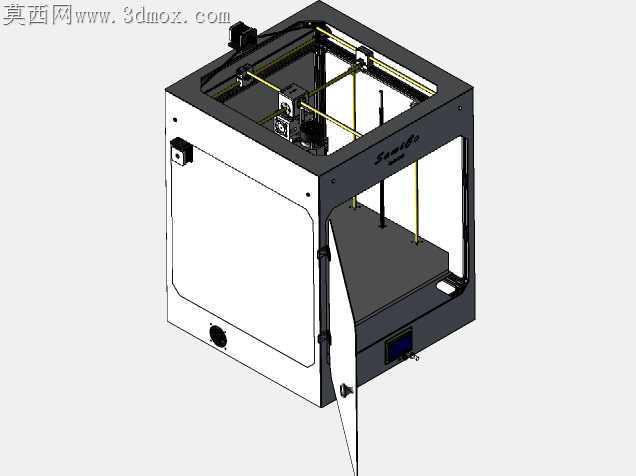

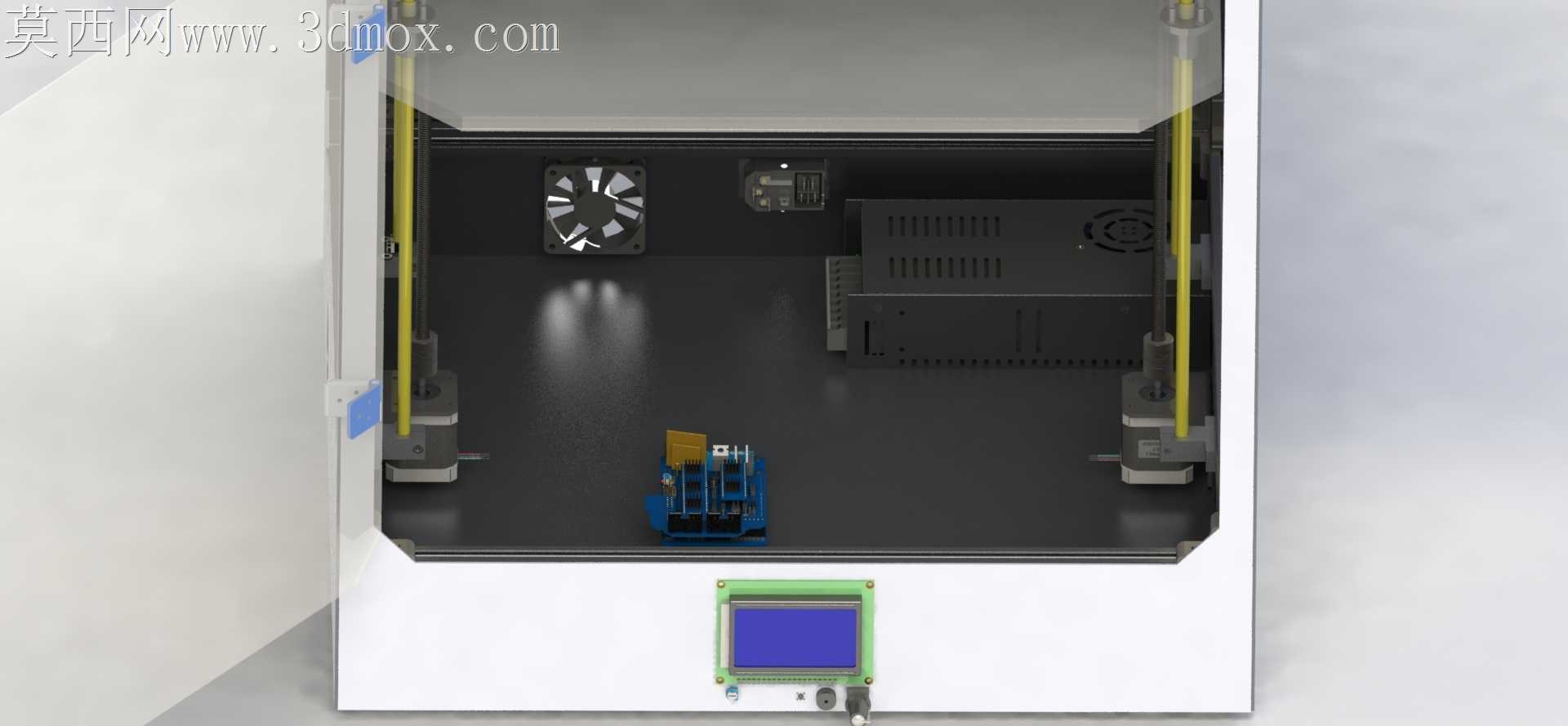

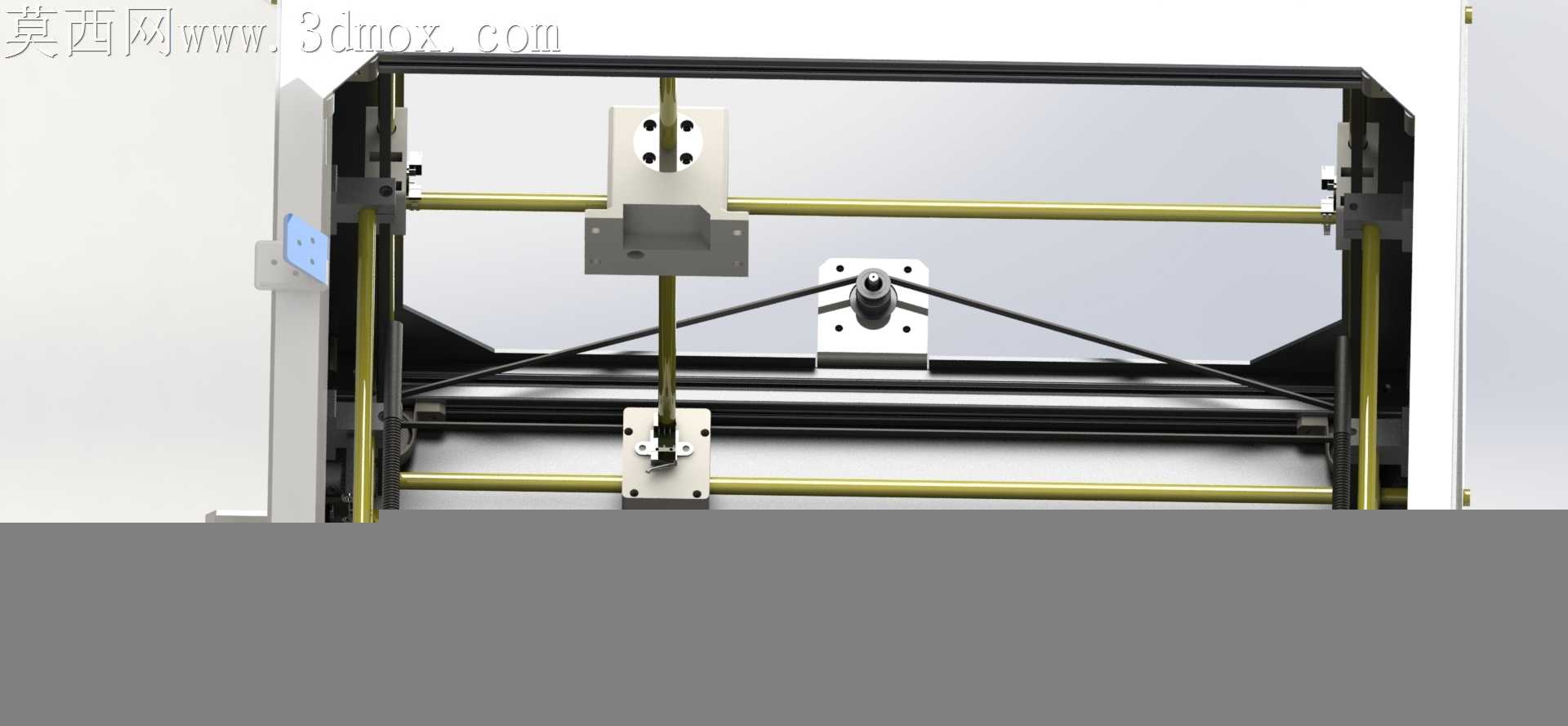

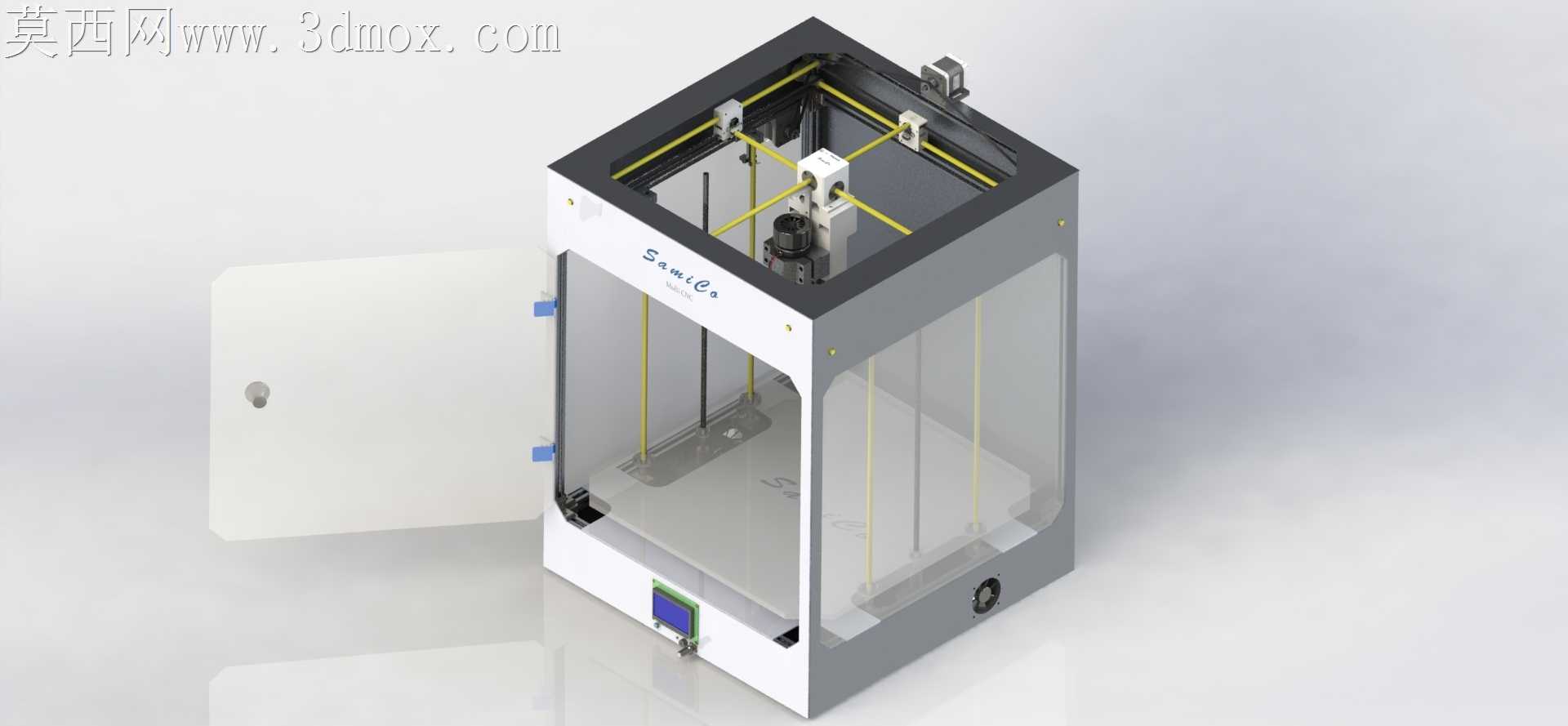

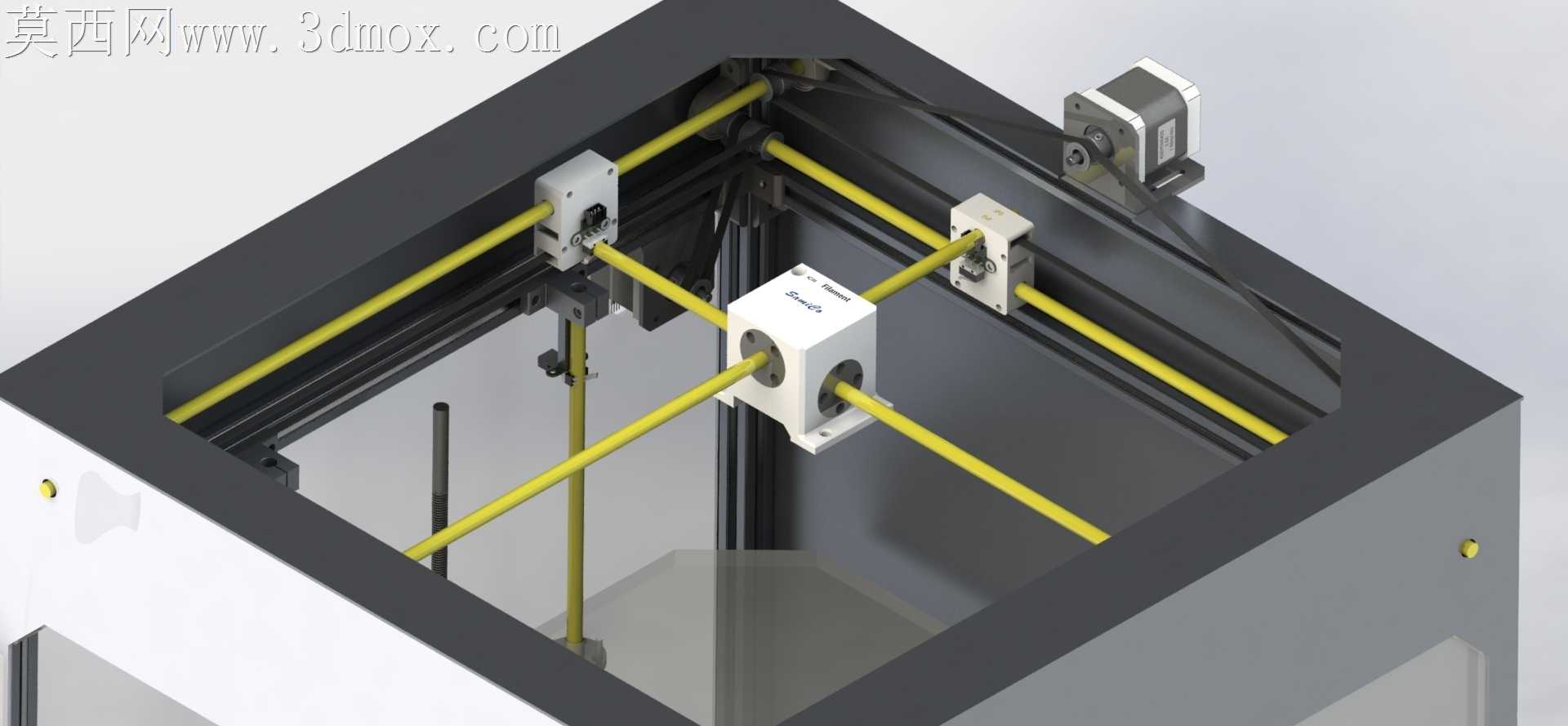

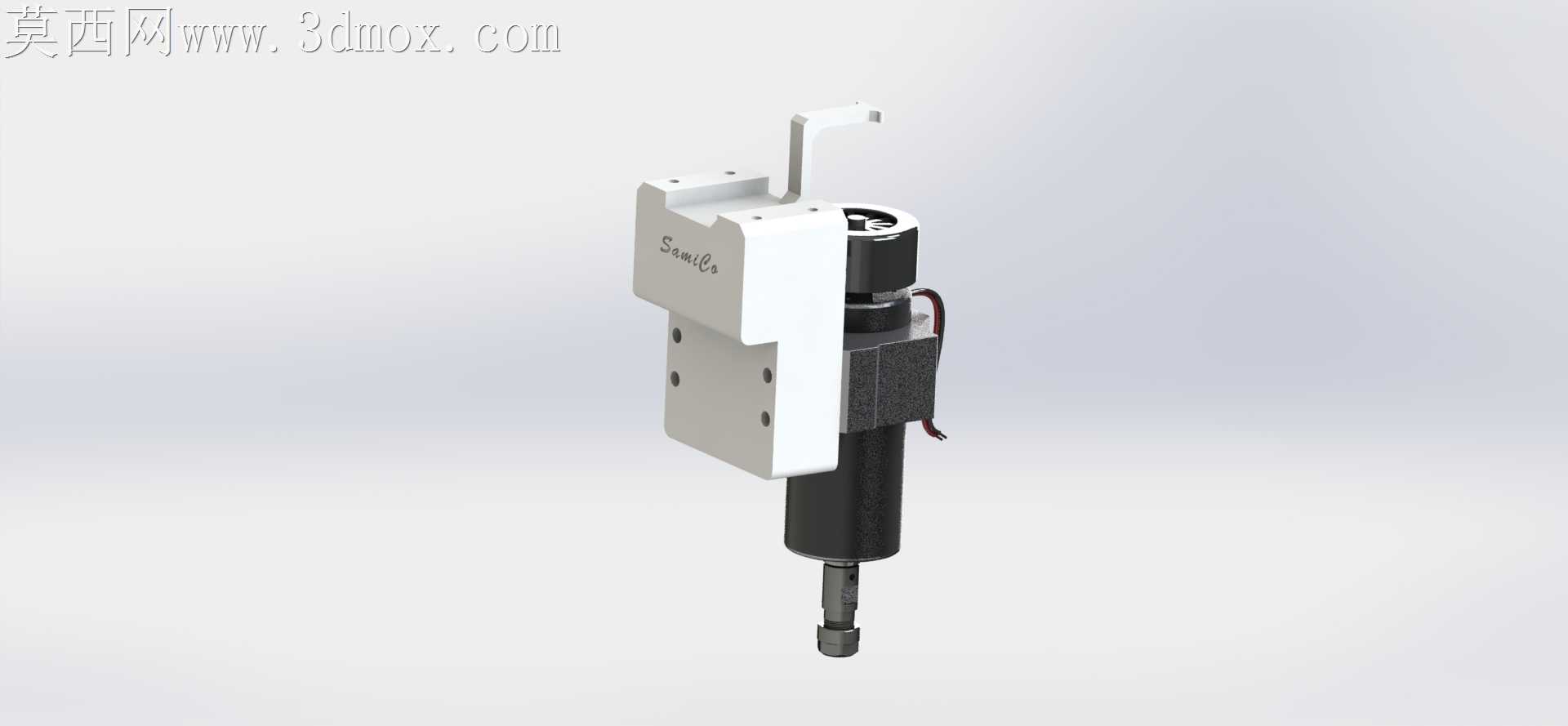

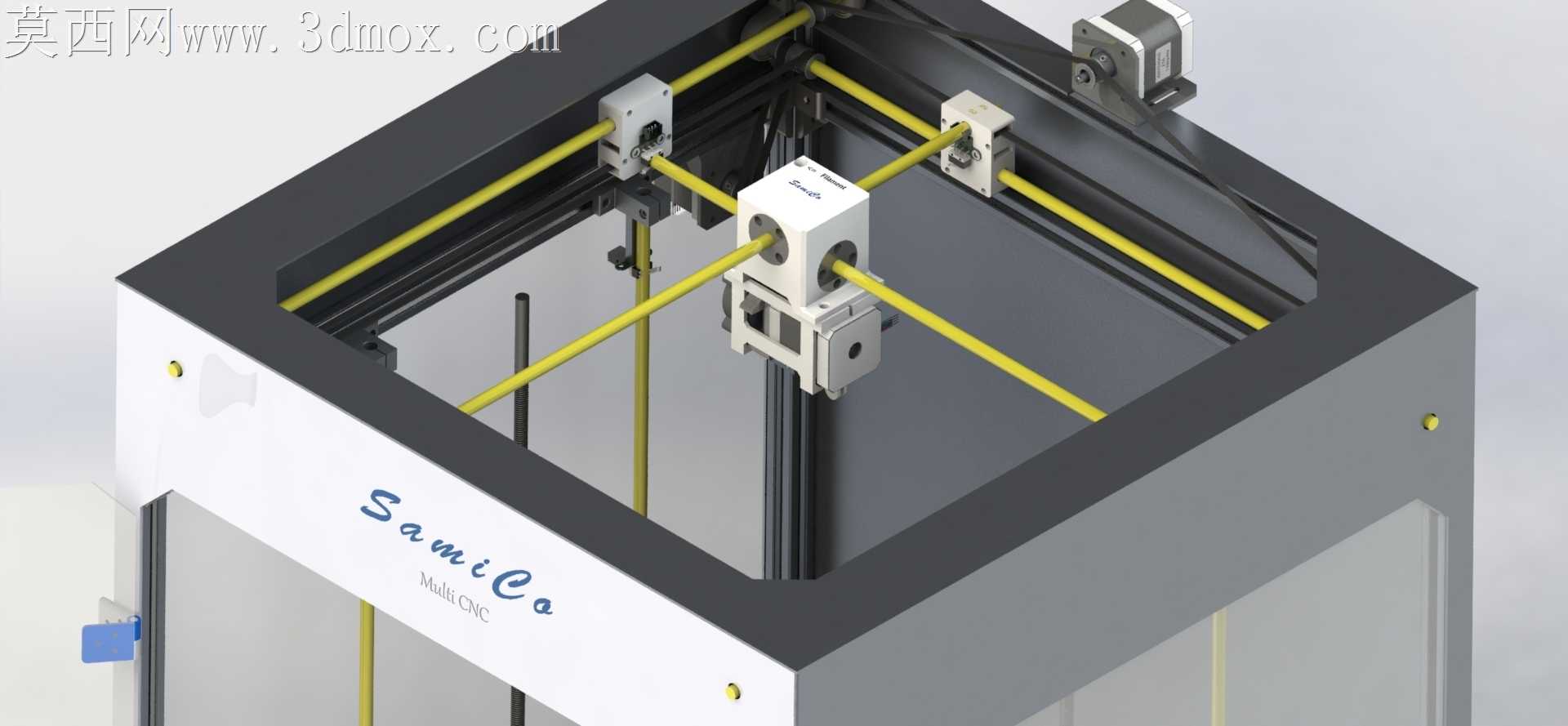

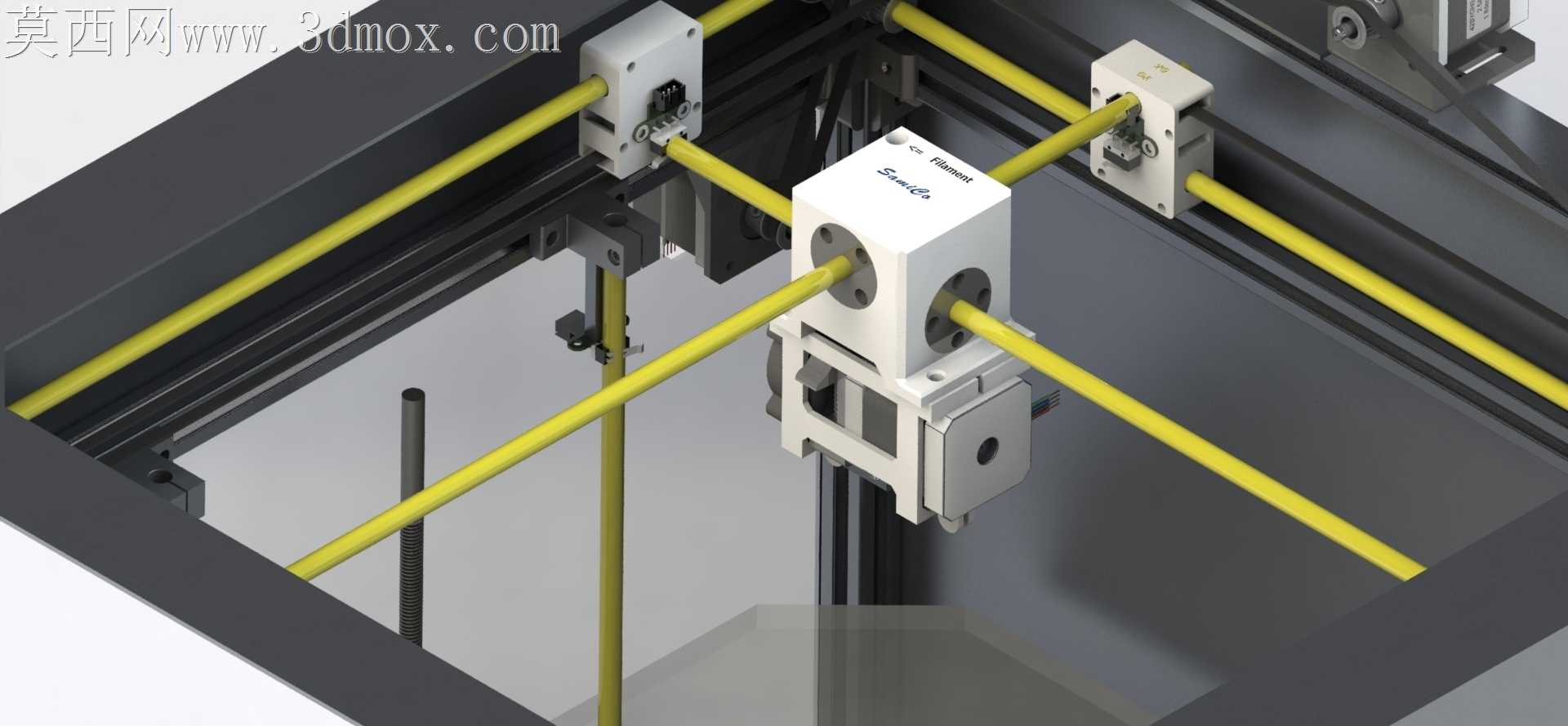

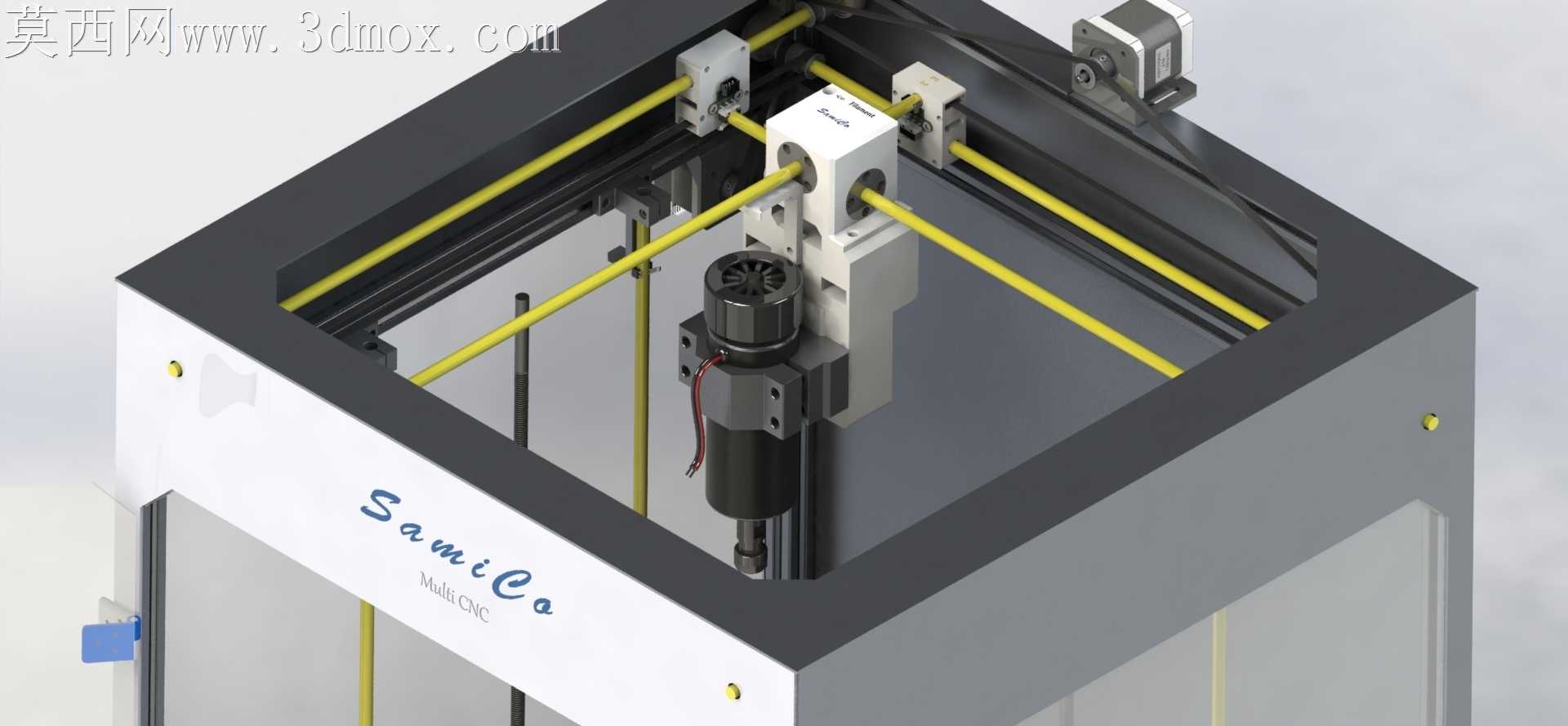

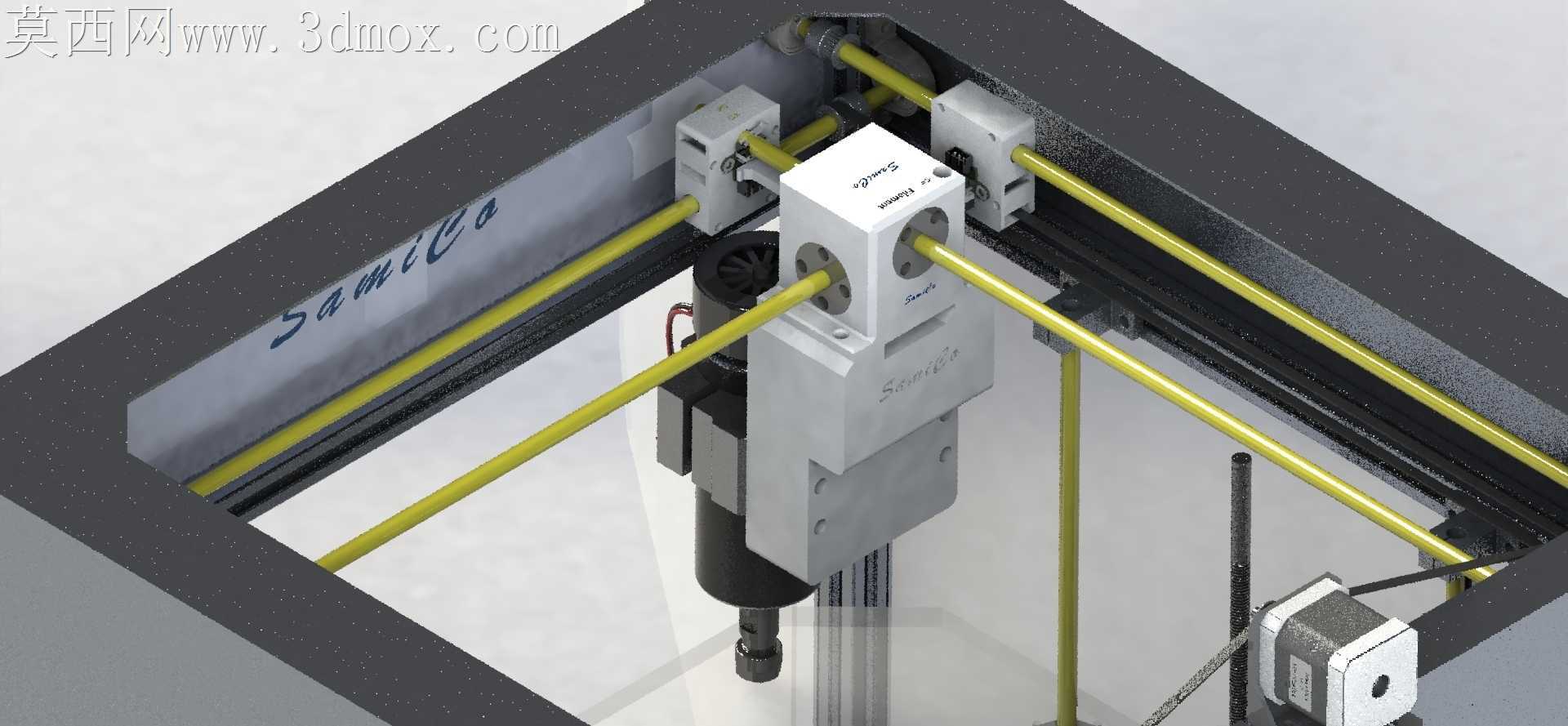

桌面级多工艺复合加工设备最容易被忽略的隐患，是不同加工工况下的机架形变差——CNC铣削时的高频切削震颤、激光加工时的热辐射长期形变、FDM打印时的长时间持续微振，对机架刚性的要求完全不在一个维度，常规单工艺设备的铝型材拼接框架根本扛不住复合工况的交替载荷。这款立方体样式的一体设备直接把封闭箱式框架作为核心承力基础，没有采用常见的外露型材拼接结构，顶部的传动组件安装位直接和框架顶部的四边型材做嵌入式锁固，X、Y轴的传动导轨安装面和框架主体做了共面设计，避免了拼接式机架常见的安装面错位问题，哪怕长时间在铣削和打印工况间切换，导轨的平行度偏差也能控制在0.02mm以内。前门采用带磁吸定位的透明防护板，开合铰链直接固定在框架侧部的加厚型材上，没有额外加装突出的安装座，既给激光加工提供了必要的遮光防护，也能在CNC加工时阻挡飞溅的切屑，打印作业时还能直观观察腔体内的加工状态，一块门板同时适配三种工艺的防护需求，没有做冗余的可拆卸防护结构，减少了后期维护时的拆装对位工作量。底部的控制模块直接嵌在框架前侧的预留槽位里，走线全部从框架内部的型材空腔穿过，没有外露的拖链和线束，既避免了加工过程中切屑、激光灼烧对线束的损伤，也减少了运动部件走线带来的额外负载。运动组件的安装座做了一体化的减重设计，在保证安装刚性的前提下尽可能降低运动部分的重量，兼顾CNC加工需要的低速高刚性和3D打印需要的高速运动响应，激光模块的安装位和打印头、铣削主轴做了同轴快换设计，切换工艺时不需要重新校准Z轴零点，快换结构的定位公差控制在0.01mm，换完就能直接启动加工，不需要反复对位调试。腔体内部的加工平台做了三点式调平结构，没有采用常见的四点调平，减少了调平时的过约束问题，不管是铣削时的大切削力下压，还是打印时的平台长时间加热，平台的平面度都能保持稳定，不会因为热胀冷缩出现边角翘曲的问题。框架边角的连接块做了内藏式设计，没有突出的角码，既减少了设备的外部磕碰风险，也让整体外观更整洁，侧部的散热孔直接开在非承力的侧板上，对应内部驱动模块的安装位置，散热风道直吹发热元件，不需要额外加装导流结构就能满足长时间加工的散热需求。
