光固化SLA打印设备机械结构设计方案

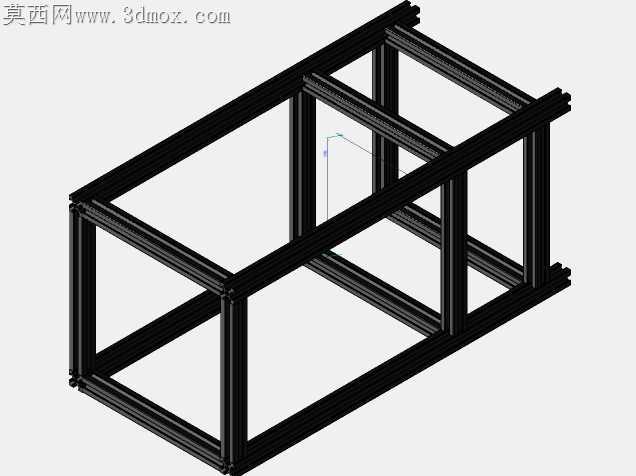

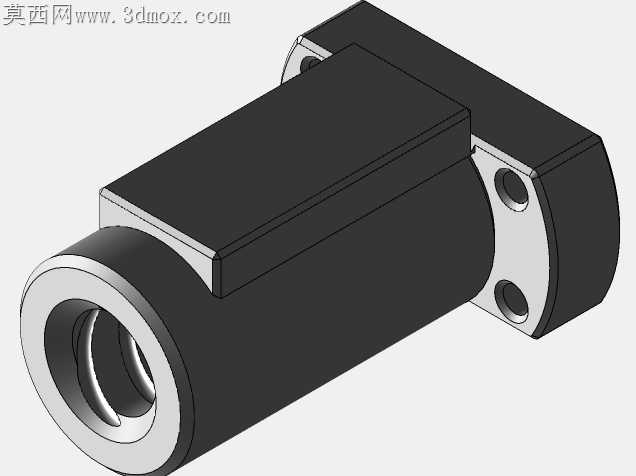

桌面级SLA设备最容易被忽略的加工隐患，藏在铝型材框架的拼接公差里——很多初版设计直接用通用角码连接4040型材，Z轴升降的丝杆座直接锁在型材端面，实际装配时型材端面的铣削平面度误差很容易传导到丝杆，导致层厚打印时出现0.02mm以上的轴向跳动，直接毁掉光固化的精度优势。这套结构在框架拼接处做了针对性调整，丝杆安装座没有直接固定在型材端面，而是额外增加了一块6mm厚的冷轧钢转接板，转接板和型材接触的面做了铣平处理，安装时可以通过塞尺调整转接板的垂直度，把型材本身的加工误差隔绝在传动系统之外，哪怕用普通工业级铝型材，也能把Z轴的跳动控制在0.008mm以内，刚好匹配光固化0.02-0.1mm的常规层厚需求。

成型平台的悬臂结构也做了受力优化，没有采用常见的单臂悬伸设计，而是在平台后侧增加了两根平行的光轴做辅助导向，平台升降时除了丝杆驱动，两根光轴会同步分担平台的倾覆力矩，避免树脂槽装满光敏树脂时，平台因为单侧受力出现倾斜，导致打印件底部粘层失败。料槽的固定位没有做复杂的快拆卡扣，反而用了最简单的压条锁紧结构，实际加工时压条只需要铣出简单的台阶面，不需要做复杂的曲面或者异形结构，普通线切割就能加工，装配时只需要拧动两个翼型螺丝就能完成料槽的固定和拆卸，没有多余的活动零件，长期使用也不会因为树脂溅落导致卡扣卡死。

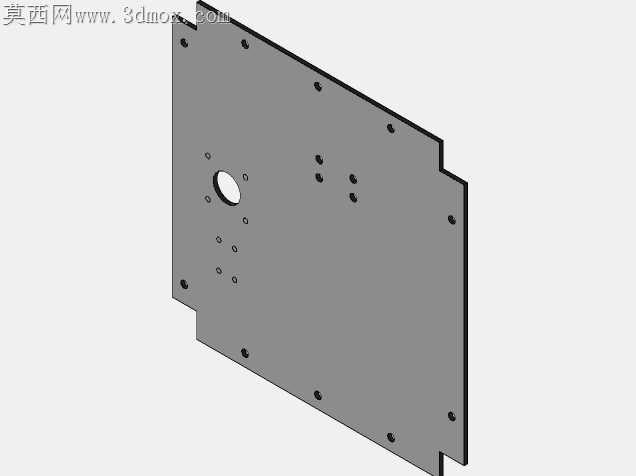

框架顶部的光源安装位预留了0.5mm的调整间隙，安装时可以通过四个角的调节螺丝微调光源的水平度，不需要额外做复杂的调平机构，毕竟光固化的光源平行度直接影响成型面的尺寸精度，这种微调结构加工成本极低，只需要在安装板上打四个腰型孔就能实现，却能解决很多成品设备光源偏移导致的边缘打印模糊问题。走线的位置也提前在型材的槽内预留了空间，没有把线缆裸露在框架外侧，避免长期使用时线缆被升降机构剐蹭，也能减少树脂蒸汽对线缆外皮的腐蚀。

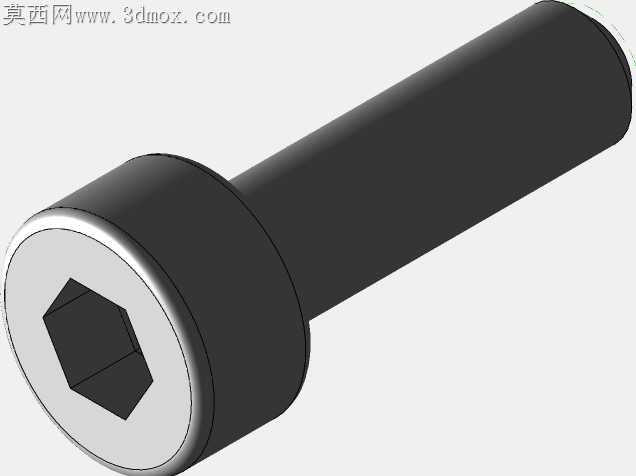

这套结构没有做冗余的钣金外壳设计，所有外露的结构件都优先选用标准型材和通用紧固件，加工时不需要开模，单台设备的机加工件只需要铣削转接板、压条和平台固定板三个零件，剩下的全部可以用标准件组装，非常适合小批量试制或者教学实训场景，学生组装时可以直观理解光固化设备的传动逻辑，也能通过调整装配公差直观感受到精度传导的过程，不需要复杂的加工设备就能完成整机组装，组装完成后只需要加装光源和控制系统就能实现基础的光固化打印功能，哪怕没有考虑电气系统的布局，机械结构部分已经把最影响打印精度的装配公差问题全部做了前置处理，后续加装电气元件时不需要再对机械结构做破坏性修改。
