M10规格21.5mm长度金属自锁按键开关

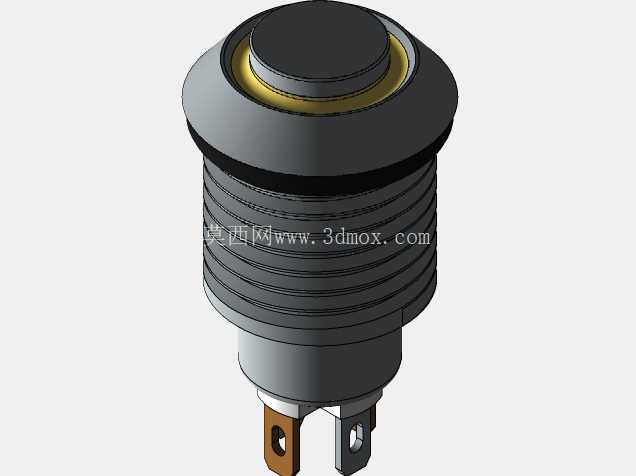

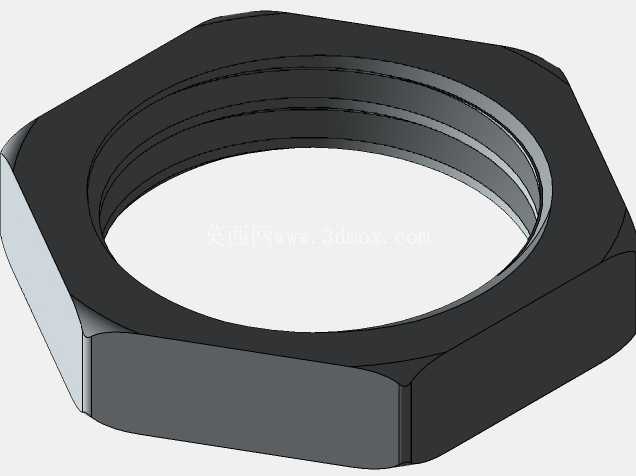

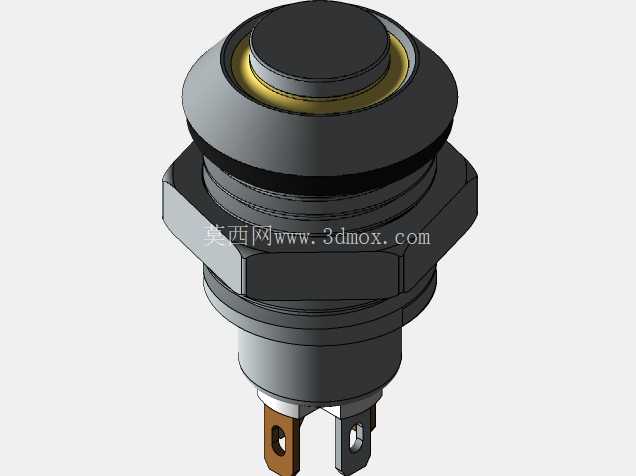

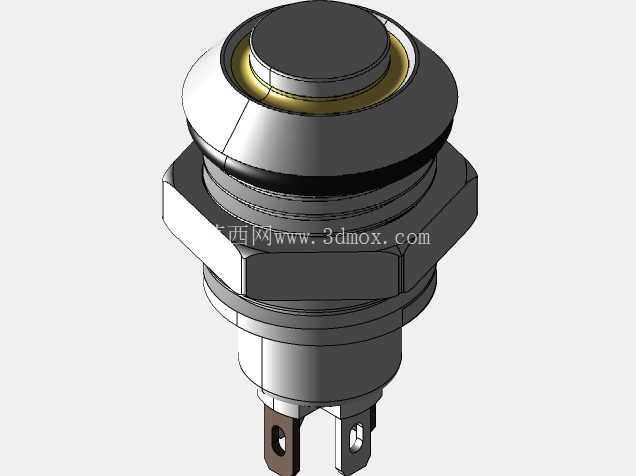

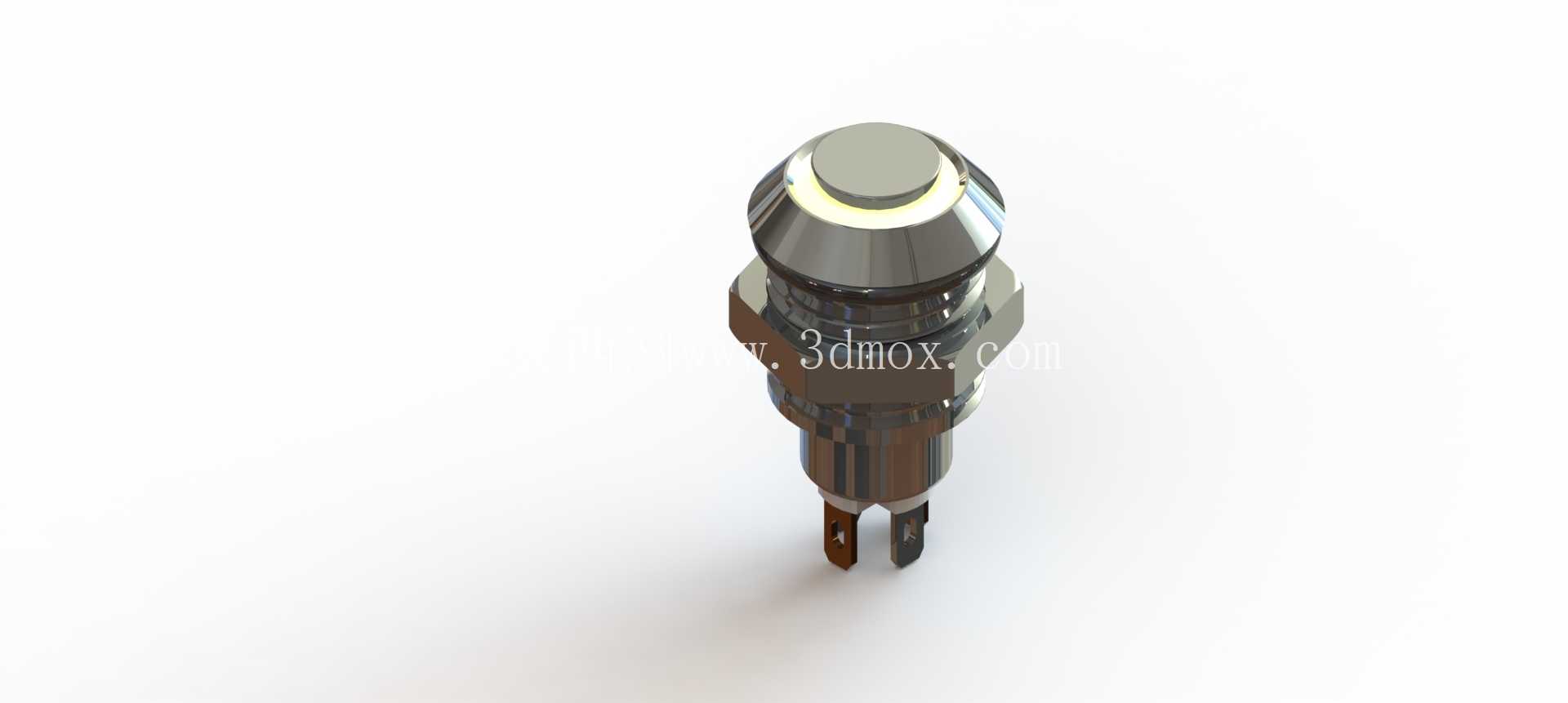

在工业控制、车载电子、小型机电设备的操作面板设计中，这类金属自锁开关是十分常见的人机交互元件，区别于无锁的自复位按键，自锁结构可以在单次按压后保持触点通断状态，不需要操作人员持续施加按压力，非常适合需要长期保持电路通断的功能切换场景，比如设备电源启闭、功能档位切换、辅助回路的状态锁定等工况。从实际选型适配的角度看，这款开关采用M10的标准安装螺纹，适配面板上直径10mm的开孔，安装时只需要从面板正面穿入，背面用配套的锁紧螺母拧紧固定即可，不需要额外设计复杂的卡扣或者安装座，对面板厚度的适配范围覆盖常见的0.8mm到3mm冷轧钢板、铝合金面板、工程塑料面板，在紧凑的小型设备面板上排布时，相邻开关的中心距只需要预留15mm以上的空间，就能避免安装干涉和操作时的误触。开关整体外露长度为21.5mm，其中操作头部的金属外壳采用六角防滑结构，配合顶部的圆形按键帽，按压行程控制在1.5mm到2mm之间，操作反馈清晰，不会出现虚位或者卡滞的问题，金属外壳的设计一方面提升了按键的抗冲击能力，在车间环境下即使被工具轻微磕碰也不会出现外壳开裂的问题，另一方面金属外壳可以做接地处理，提升设备的电磁屏蔽性能，避免外界电磁干扰通过按键缝隙影响内部电路的稳定性。从结构设计的逻辑来看，这款开关的自锁机构内置在金属外壳内部，采用棘轮卡爪的机械自锁结构，每次按压时卡爪会在棘轮齿槽间切换位置，实现触点的接通锁定与断开复位，相比塑料外壳的自锁开关，金属外壳的结构强度更高，内部机构的定位精度更稳定，长期反复按压后不会出现外壳形变导致的自锁失效问题，触点部分采用铜合金镀银的材质，接触电阻低，能够承载小功率控制回路的电流通断，尾部的插片式接线端适配标准的2.8mm接插件，接线时不需要焊接，直接压接对应的端子就能完成接线，批量装配时的效率更高，也方便后期维护时的更换操作。在实际的设备应用中，这类开关常被用在车载改装设备的控制面板、小型工业仪器的操作面板、自动化设备的辅助功能控制区，相比塑料按键开关，金属质感的外观更适配工业设备的硬朗设计风格，同时防水防尘的密封结构设计，能够应对车间内的少量粉尘、飞溅冷却液的工况，不需要额外加装防水护套就能满足一般工业环境的使用要求。建模过程中需要重点关注几个关键尺寸的配合：首先是安装螺纹的公差，M10螺纹的大径、中径需要符合标准公制螺纹的公差要求，保证和标准锁紧螺母的配合顺畅；其次是按键的活动间隙，按键帽和金属外壳之间的单边间隙控制在0.1mm到0.15mm之间，既保证按键活动顺畅无卡滞，又不会因为间隙过大出现晃动；尾部的接线插片位置需要和外壳保持足够的绝缘距离，避免出现接线后和金属外壳短路的问题，插片的厚度和宽度尺寸要匹配标准接插件的尺寸，避免出现接插件插接过松或者无法插入的问题。另外开关头部的倒角设计，除了提升外观质感之外，也能避免安装时刮伤操作人员的手部，按压面的平面度控制在合理范围内，保证按压时受力均匀，不会出现单边受力导致的内部机构偏磨。
