斯科特拉塞尔直线运动机构结构设计

　　在非标自动化设备的直线进给工位、工装夹具的精准导向单元、小型检测设备的探针驱动模块中，经常需要将旋转输入转化为高精度的直线往复输出，这类场景下若直接采用导轨滑块搭配丝杠的方案，不仅会占用较大的安装空间，在轻载、短行程的工况下还会造成成本冗余，斯科特-拉塞尔直线机构正是针对这类轻载直线传动需求设计的连杆式运动转换结构。这套机构的核心设计逻辑是利用特定长度比例的连杆铰接关系，在无需额外直线导轨约束的前提下，让输出端实现近似理想的直线运动轨迹，相比传统的曲柄滑块机构，它的运动轨迹直线度更高，侧向偏移量更小，在短行程往复运动场景下能有效降低运动副的侧向磨损。

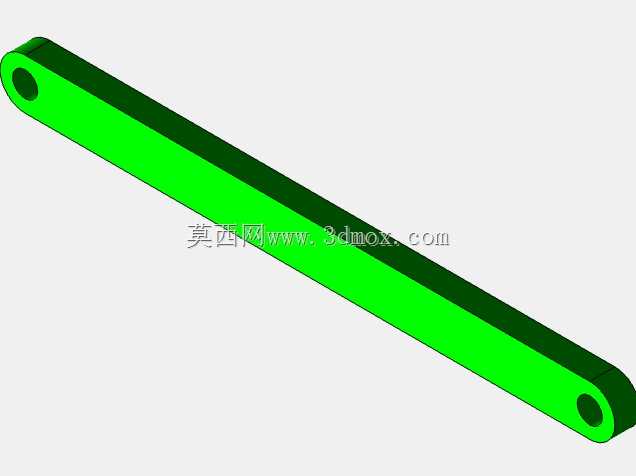

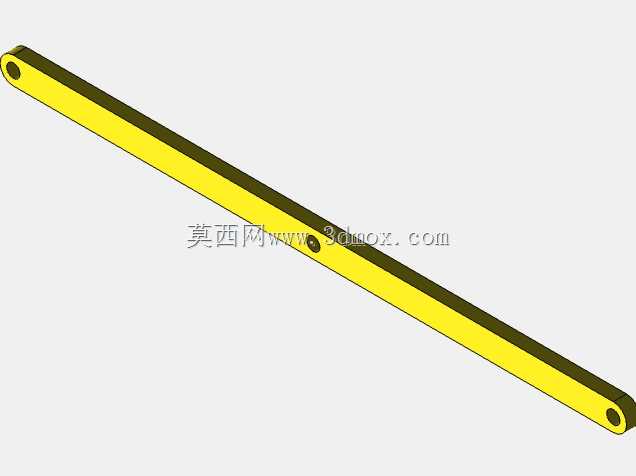

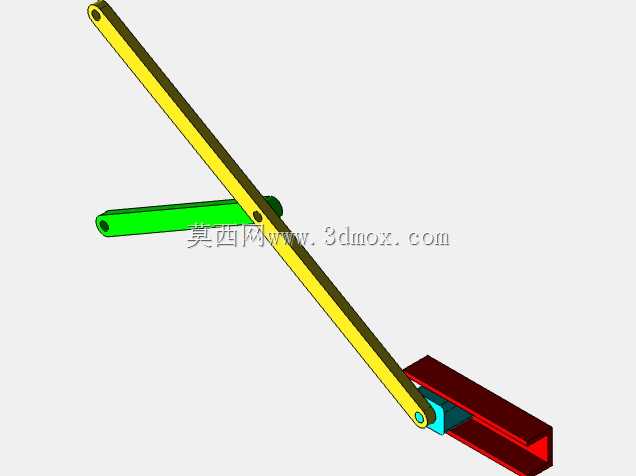

　　从结构组成来看，整套机构包含长驱动连杆、短支撑连杆、滑动输出块三个核心构件，长连杆的一端作为固定铰接支点，杆身中部位置与短支撑连杆的一端铰接，短连杆的另一端作为固定旋转支点，长连杆的末端则与滑动输出块铰接，两个固定支点的安装间距、短连杆的有效长度、长连杆上铰接点到末端的长度三者满足严格的几何比例关系，这是保证输出端直线轨迹的核心设计要点，建模过程中需要先通过几何作图确定两个固定铰点的安装位置，再根据所需行程反推各段连杆的长度参数，避免出现运动卡滞或者轨迹偏移超差的问题。

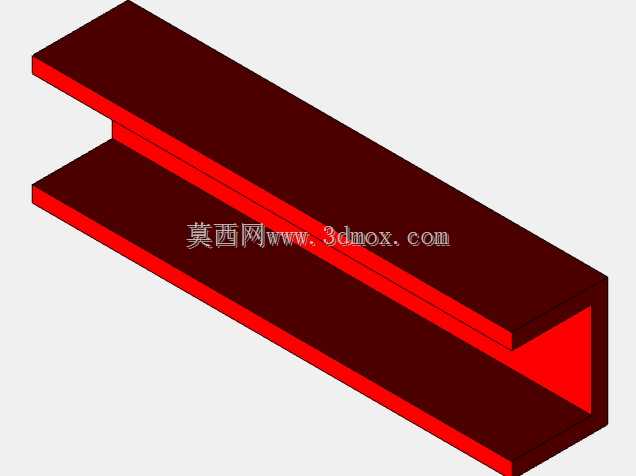

　　在实际安装边界上，这套机构的整体占用空间由行程长度决定，当输出端直线行程设定为100mm时，两个固定铰点的中心距为50mm，短连杆长度与该中心距保持一致，长连杆总长度为200mm，其中中部铰接点距离固定端支点的长度为100mm，滑动输出块的安装面需要预留足够的滑动导向间隙，虽然机构本身能实现直线轨迹，但在实际工程应用中通常会给输出块搭配微型直线轴承或者低摩擦导向槽，抵消加工误差带来的侧向力，避免铰接处的销轴出现偏磨。这套机构的应用场景十分广泛，在小型包装设备的推料工位，它可以替代气缸实现匀速的直线推料动作，通过调整驱动端的旋转速度就能灵活调整推料的进给速度，不会出现气缸冲击的问题；在纺织设备的导纱驱动单元，它的低摩擦、无卡顿特性可以保证导纱动作的平稳性，避免纱线张力出现突变；在教学演示教具中，这套机构常被用来展示连杆机构的运动转换原理，帮助学习者理解几何约束在机械结构中的实际应用。

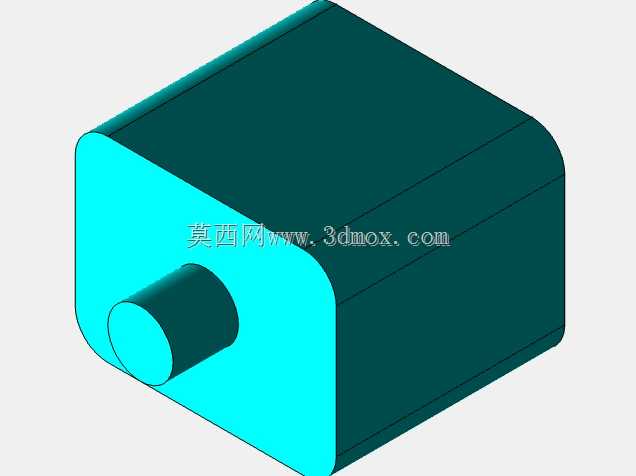

　　设计这套三维模型时，所有铰接位置都预留了标准销轴的安装孔位，孔位公差按照H7配合精度设定，既保证铰接转动的灵活性，又不会出现过大的旷量，连杆的截面采用矩形结构，在保证结构刚性的前提下尽可能降低杆件自身重量，减少运动过程中的惯性冲击，滑动输出块上预留了标准的螺纹安装孔，可以直接固定执行末端的工装件，不需要额外设计转接板。需要注意的是，这套机构的输出直线行程存在理论上限，当长连杆的摆动角度超过45度时，输出端的轨迹直线度会快速下降，因此在选型设计时需要根据实际所需行程合理匹配各杆件的长度比例，同时要核算铰接销轴的剪切强度，在轻载工况下采用304不锈钢销轴即可满足强度要求，若应用在载荷稍大的场景，则需要对连杆根部做加强筋处理，避免杆件受弯变形影响运动精度。相比其他直线运动机构，斯科特-拉塞尔机构的零件数量少，加工难度低，所有构件都可以采用常规的铣削、钻孔工艺完成加工，不需要特殊的定制加工工序，装配过程也十分简单，只需要按照铰接顺序依次装配销轴，再调整两个固定支点的位置精度就能实现稳定的直线运动输出，在很多对安装空间有严格限制、载荷不大的直线驱动场景下，这套机构能大幅降低设备的制造成本与维护难度。
