星型多缸旋转式动力输出机构

该动力机构采用星型辐射式缸体布局，多组活塞组件沿中心主轴周向均匀排布，这类布局最早在航空活塞动力装置上得到广泛应用，核心优势是在有限的径向空间内集成更多做功单元，相比直列排布结构能大幅缩短整机轴向尺寸，同时让各缸做功行程沿周向错峰叠加，让动力输出的扭矩波动更小，运转平顺性更优，目前在小型通航动力、特种作业便携动力单元、教学演示教具领域仍有大量应用场景。

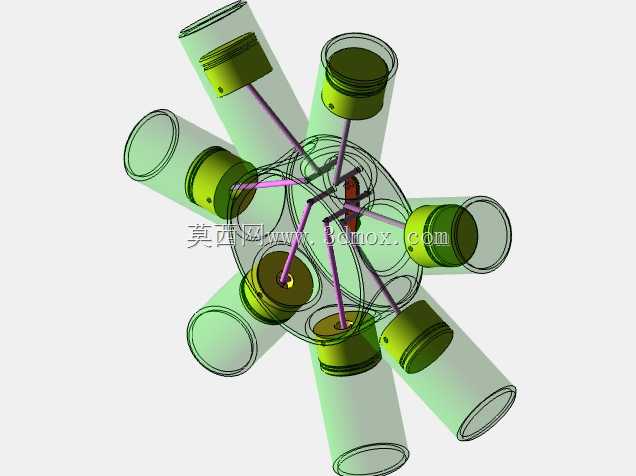

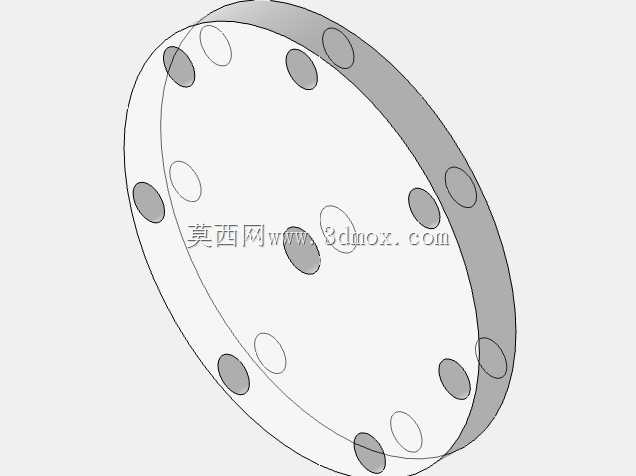

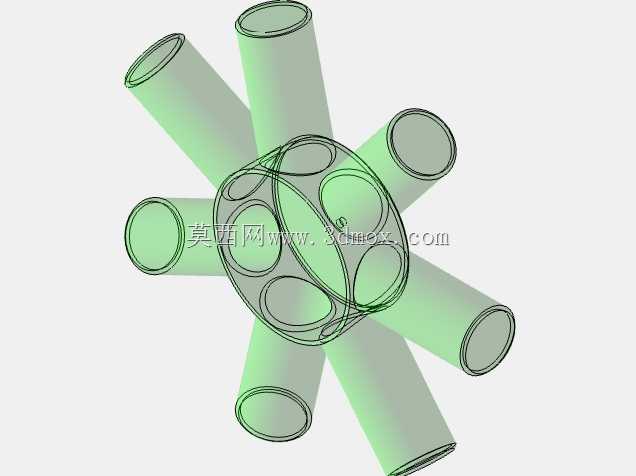

从结构设计逻辑来看，中心的旋转斜盘是核心动力转换部件，替代了传统曲轴的曲柄销结构，每一组活塞通过连杆与斜盘的铰接点位连接，活塞在缸套内做往复直线运动时，会通过连杆推动斜盘绕中心主轴做定轴旋转，直接将活塞的往复动能转换为旋转扭矩输出，省去了传统曲轴结构的多段曲柄配重设计，整体转动惯量更集中，动力响应速度更快。缸套采用薄壁筒式结构设计，沿中心支架的径向安装位均匀固定，每个缸套的轴线都交汇于主轴的中心点位，保证连杆运动过程中不会出现侧向偏载，降低活塞与缸壁之间的侧向摩擦损耗，延长密封组件的使用寿命。

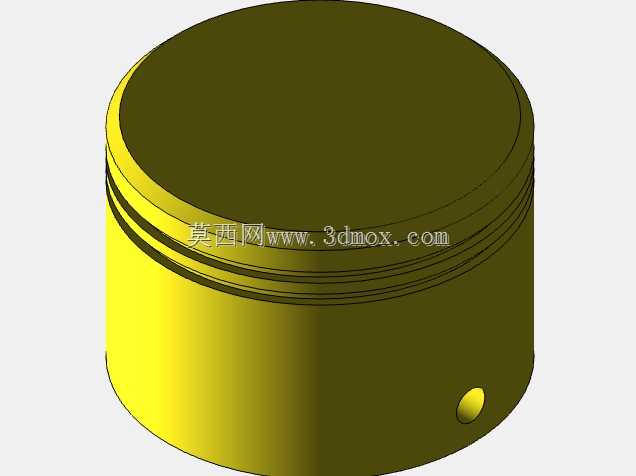

设计过程中需要重点控制各缸的安装角度公差，相邻缸体之间的夹角偏差需要控制在极小范围内，否则会导致各连杆的运动行程出现偏差，引发斜盘受力不均，运转过程中产生异常振动。活塞与连杆的铰接处采用浮动销连接，允许连杆在随斜盘摆动过程中存在微小的角度补偿，避免运动卡滞。斜盘与中心主轴的连接采用花键配合，保证扭矩传递的可靠性，同时斜盘的盘面倾角经过反复校核，匹配活塞的设计行程，让活塞到达上止点时的燃烧室容积符合设计压缩比要求，到达下止点时不会出现连杆与缸套下端的运动干涉。

从安装边界来看，整机的最大外轮廓由最外侧缸套的端面决定，安装时需要预留足够的径向空间，同时中心主轴的输出端需要匹配对应的连接法兰，轴向安装尺寸需要考虑输出端联轴器的安装长度，缸体外侧预留的散热间隙需要满足持续运转时的通风散热要求，避免缸套温度过高引发活塞膨胀卡滞。进排气接口可沿缸盖侧统一排布，方便集中布置进排气歧管，减少外接管路的弯折角度，提升进排气效率。润滑通道可沿中心支架的内部空腔布置，直接通向各活塞销、连杆铰接点以及斜盘主轴的轴承位置，采用压力润滑方式保证各运动副的润滑可靠性，减少运转过程中的磨损。

这类结构相比传统曲轴式发动机，运动部件的数量更少，整体结构更紧凑，在小排量高功率密度的动力需求场景下有独特的应用优势，做三维建模时需要重点验证各运动部件的运动轨迹，做全局干涉检查，尤其是连杆摆动过程中与相邻缸体、中心支架的间隙，以及活塞运动到上下止点时的位置余量，避免实际加工装配后出现运动卡滞的问题。同时斜盘的动平衡校核也是设计重点，需要根据各缸连杆活塞的重量分布，在斜盘对应位置做去重处理，保证高速运转时的振动量控制在允许范围内。
