轨道交通铰接式受电弓连杆结构设计

　　该受电弓连杆结构是电力牵引轨道交通车辆取流系统的核心运动执行部件，主要应用于干线电力机车、城市轨道交通动车组、工矿电力牵引机车等依靠架空接触网供电的载运装备场景，承担着将车辆顶部与接触网的滑动接触压力稳定维持在合理区间、保障大电流持续稳定传输的核心功能，其运动精度、结构刚度直接决定车辆运行过程中的取流可靠性，一旦结构出现卡滞、形变超差，极易引发拉弧、断电、接触网刮蹭等运营故障。

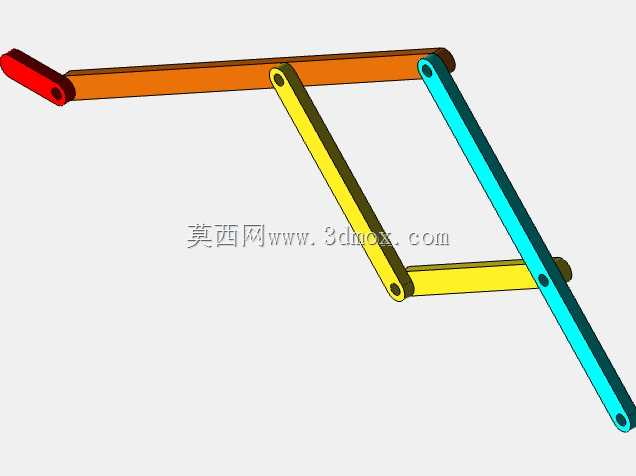

　　从结构设计逻辑来看，这套四杆铰接反转结构完全围绕受电弓的升降动作需求展开：最上端的橙色长杆为弓头安装臂，端部预留的铰接孔用于装配碳滑板托架，直接与接触网滑动接触；黄色与青色杆件为核心传动连杆，所有铰接点位均采用同轴销轴配合设计，保证各杆件在同一平面内做平面回转运动，避免运动过程中出现侧向别劲、卡滞问题。设计过程中优先考虑了运动行程的边界约束：当受电弓处于降弓位时，整套连杆机构折叠收拢，整体高度控制在车辆顶部限界要求范围内，不会超出车辆静态轮廓尺寸，满足车辆过隧道、会车时的安全间隙要求；当受电弓升弓到位时，各杆件展开至预设角度，配合升弓弹簧的拉力输出，能够为弓头提供稳定的向上接触压力，抵消车辆运行过程中接触网高度波动、车体振动带来的压力变化，保证碳滑板与接触线的接触压力波动值控制在工程允许范围内，既不会因压力过小导致接触电阻过大引发发热拉弧，也不会因压力过大加剧碳滑板与接触线的异常磨耗。

　　从安装边界来看，整套连杆机构的底部铰接点位为安装基准，设计时预留了与车顶受电弓底座的标准安装接口，销轴孔的同轴度、各杆件的长度公差均按照轨道交通装备的通用精度要求设定，装配时无需额外配做加工，可直接与标准底座完成对接。结构选材上，各杆件采用轻量化高强度的合金材质设计，在保证杆件抗弯、抗扭刚度满足大电流传输、高频振动工况要求的前提下，尽可能降低整套运动机构的自身重量，减少升弓、降弓动作过程中的运动惯量，避免动作过程中对车顶安装底座产生过大的冲击载荷。铰接点位的设计充分考虑了长期户外运行的维护需求，销轴与杆件铰接孔之间预留了润滑脂加注空间，可在定期维护时补充润滑介质，降低铰接副的磨耗速率，延长整套结构的检修周期。

　　在运动特性校核阶段，这套四杆机构的反转运动轨迹经过反复迭代优化，保证升弓过程中弓头的运动轨迹近似垂直向上，不会出现过大的横向偏移，避免升弓过程中弓头横向剐蹭接触网定位装置；降弓过程中依靠杆件的限位结构，能够精准停靠在预设的降弓位置，配合降弓阻尼装置实现平稳落弓，不会对车顶安装结构产生刚性冲击。实际应用场景中，这类连杆式受电弓结构能够适应不同等级的线路运行条件，无论是时速160公里以下的普速电力线路，还是城市内频繁启停的轨道交通线路，这套铰接结构都能稳定传递升弓驱动力，维持弓网接触的稳定状态，同时结构本身的开放式铰接设计也便于运维人员快速检查铰接副的磨耗状态，出现销轴磨耗超差时可快速单独更换易损件，无需整体更换整套连杆结构，大幅降低全生命周期的维护成本。设计过程中还充分考虑了大电流传输的需求，各杆件之间的铰接点位保证了足够的接触导通面积，避免大电流通过时铰接位置出现局部过热问题，配合弓头的导流线设计，能够满足机车牵引、车载设备供电的大电流持续传输要求，整套结构的运动死点位置经过精准计算，升弓到位后机构处于稳定的受力状态，即便遇到接触网的瞬时冲击载荷也不会出现意外降弓的问题，保障车辆运行的供电可靠性。
