45立方自支撑燃料运输半挂车三维设计

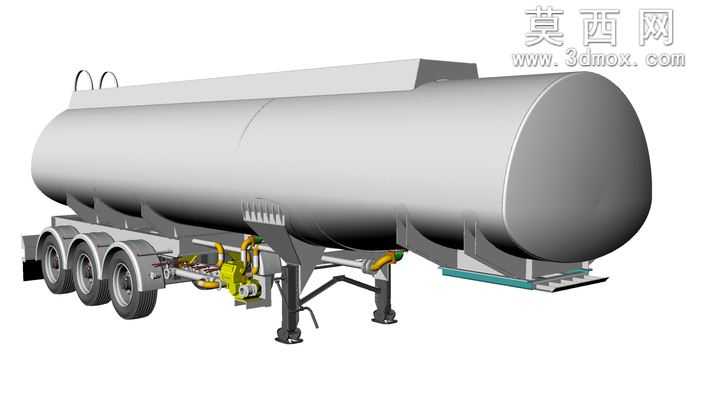

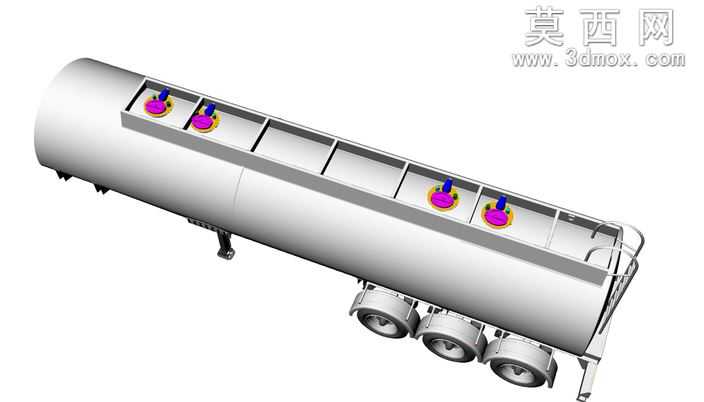

本作品为自支撑式道运燃料半挂车的三维参数化建模成果，建模过程严格遵循道路运输液体危险货物罐式车辆的结构设计规范，采用自顶向下的装配设计思路完成整车结构搭建。建模阶段首先完成罐体主体的参数化构建，针对卧式圆柱形罐体的变径封头、内部防波板结构、顶部人孔与呼吸阀安装位进行精准特征建模，罐体采用等壁厚抽壳特征实现，同时预留了底部卸料管路的安装接口，保证罐体自身结构具备足够的承载刚度，无需额外副车架承载即可实现受力自支撑，大幅降低整车整备质量。行走机构部分按照三轴半挂车的悬架布局完成建模，包含钢板弹簧悬架、车桥、轮毂与轮胎总成、制动气室与制动管路的细节特征还原，轮胎采用真实花纹的实体建模，轮毂的螺栓孔、制动鼓结构均按照实际尺寸完成特征绘制。支撑装置部分还原了挂车前部的联动支腿结构，包含支腿升降机构、锁止结构、底部支撑盘的细节，支腿与罐体底部的连接支座采用焊接结构特征建模，保证支撑状态下的受力传递路径清晰。卸料系统部分对罐体底部的卸料管路、紧急切断阀、卸料泵、操作阀门组进行了精细化建模，管路的走向、法兰连接结构、阀门操作手柄均按照实际装配关系完成约束，同时还原了后部的操作平台、爬梯、防护栏结构，以及后下部的防撞防护装置、尾灯安装支架等附属结构。材质渲染阶段，罐体主体采用银灰色金属漆材质模拟铝合金罐体的哑光金属质感，行走机构的轮胎采用黑色橡胶材质，轮毂采用亮面金属材质，支腿、车架结构采用深灰色钢材材质，卸料系统的泵体、阀门采用铸钢与黄铜材质区分，管路采用对应工业管道的标准配色，通过环境光遮蔽与漫反射参数调整，让整车渲染效果具备真实工业产品的质感，各部件的装配约束均按照实际生产的装配关系设置，可实现支腿伸缩、车轮转动等运动仿真演示，整体模型结构完整，细节还原度高，可用于专用车结构教学、产品方案展示、改装设计参考等场景。
