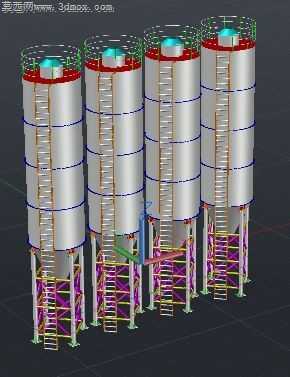

四联体工业储料筒仓结构设计

散料储放场景里，单仓排布零散带来的管线冗余、巡检路径绕路问题，一直是现场运维的隐性成本，四联体筒仓的排布逻辑，从根源上压缩了相邻仓体的安装间距，让进料管路、出料输送结构可以共用横向支撑桁架，减少悬空管线的风载晃动风险。仓体分段卷制的环向拼接缝，每一圈都做了内凹止口设计，现场拼接时不需要额外打靠模就能快速对齐，避免传统平口拼接时出现的环向错边，错边量过大会直接导致仓壁局部应力集中，满仓载荷下容易在焊缝位置萌生裂纹。直筒段外侧的爬梯没有直接贴焊在仓壁上，每隔两米设置一组独立的抱箍支架，把爬梯载荷传递到仓壁的环向加强筋位置，避免人员攀爬时的动载荷直接作用在薄仓壁上造成局部凹陷，爬梯外围的护笼圈间距严格贴合人体攀爬的防护需求，不会出现间距过大漏出躯干的防护盲区。下部锥斗的倾斜角度经过反复核算，针对常见的粉状、小颗粒散料休止角做了适配，不会出现物料粘壁架桥的情况，锥斗和下部支架的连接位置，做了一圈加厚的过渡法兰，把锥斗的集中载荷均匀分散到四根支撑立柱上，避免立柱顶部出现局部压溃。支撑立柱之间的交叉斜撑采用了不等边角钢拼接，相比等边角钢在相同用钢量下抗扭刚度提升近三成，斜撑和立柱的连接节点没有采用满焊，而是预留了微小的伸缩间隙，满焊状态下季节温差带来的钢结构热胀冷缩，会在焊缝位置拉扯出微裂纹，长期户外使用容易出现结构失稳。相邻仓体之间的横向连接走台，踏板采用了防滑花纹钢板，走台和爬梯的衔接位置做了圆弧过渡，不会出现巡检人员踩空的直角落差，仓顶的护栏高度刚好到成年人腰部位置，护栏底部设置了15厘米高的挡脚板，避免工具从仓顶掉落砸伤下方作业人员。每个仓顶的进料口都做了加高的挡圈，进料时散落的物料不会顺着仓顶流到爬梯位置造成打滑，仓壁外侧的环向加强筋采用了扁钢煨弯，和仓壁贴合度更高，焊接时不需要反复修磨就能保证满焊质量，减少现场补焊的工作量。
