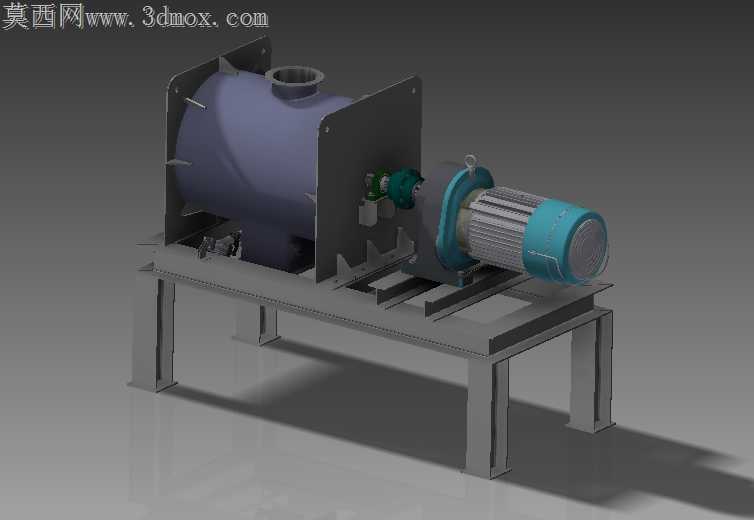

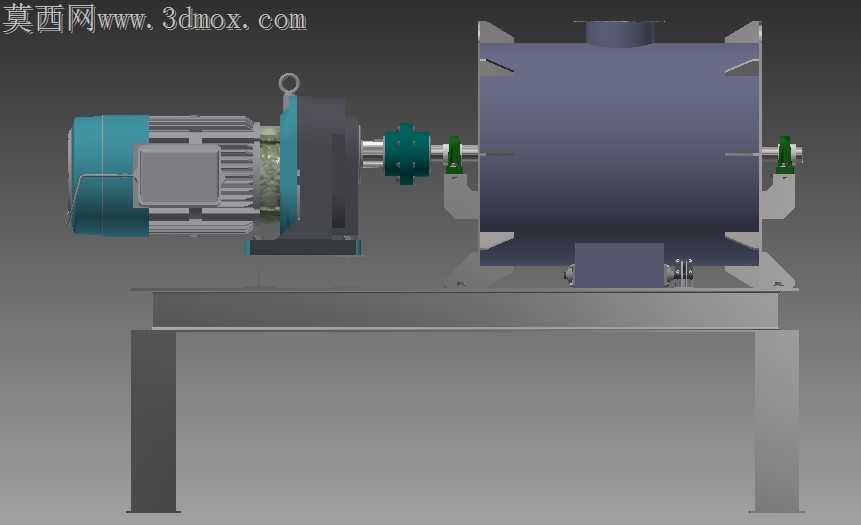

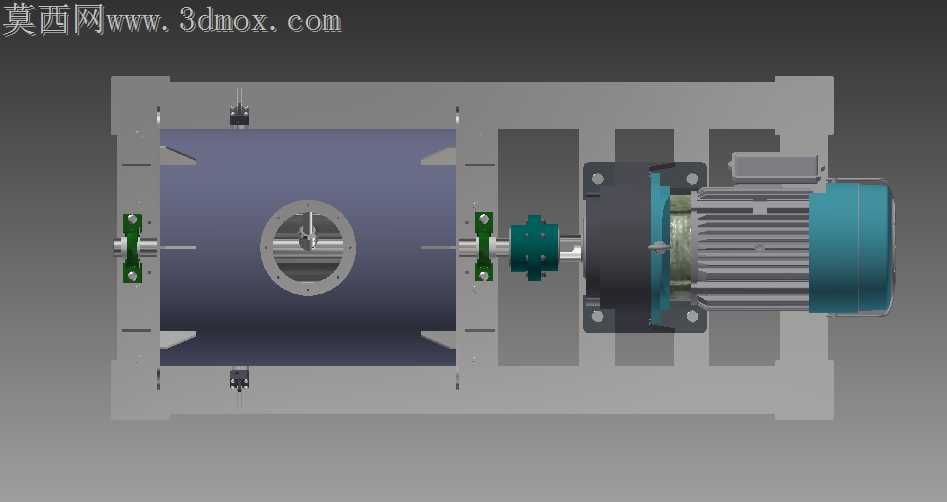

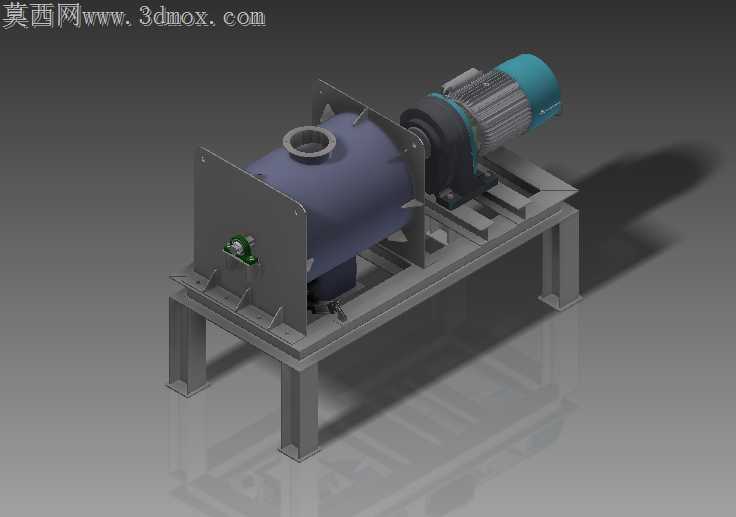

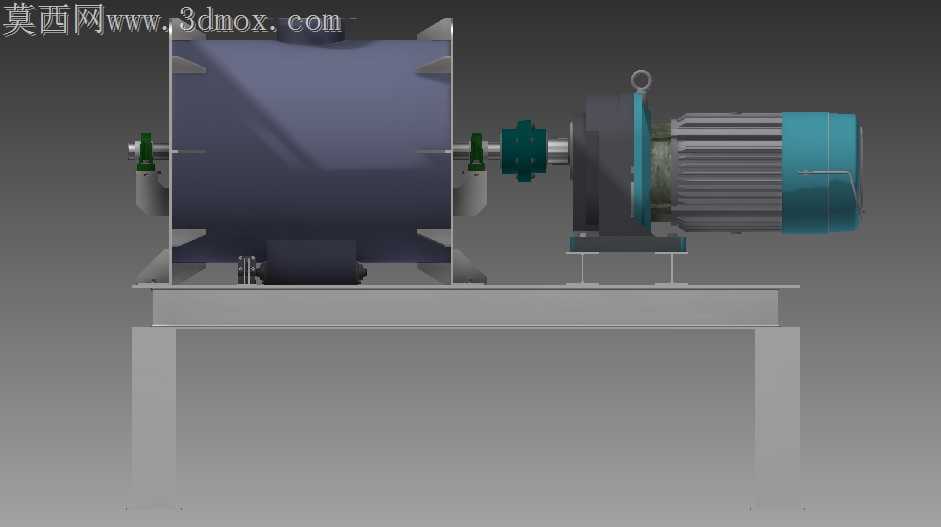

1000L容积卧式搅拌设备结构设计

耐火材料浇注料现场搅拌作业中，传统敞口立式搅拌设备常出现物料抛洒、轴端漏浆、机架共振偏移的问题，这款1000L卧式搅拌结构的设计，从加工适配维度做了全链路的细节校准。搅拌筒体采用卷板成型后焊接法兰边的工艺，筒体顶部的进料口特意做了外翻边压型处理，避免焊接后进料口边缘出现焊瘤挂料，卷板时预留的2mm焊接收缩余量，能抵消筒体与端盖焊接后的椭圆变形，保证端盖轴承座安装面的平面度控制在0.1mm以内，不会出现轴系偏磨的隐患。机架部分采用型钢焊接结构，所有承重梁的拼接位置都避开了电机与减速机的安装支点，焊接前对型钢做了抛丸除锈处理，焊接后对安装面做整体铣削加工，避免焊接应力释放导致的机架变形，支腿底部预留的地脚螺栓安装孔做了长圆孔设计，能适配现场安装地面的预埋螺栓位置偏差，不用二次扩孔破坏机架防腐层。传动端的减速机与电机采用同轴直连布局，省去了皮带传动的张紧调节结构，减速机输出轴与搅拌轴的连接采用胀套联结，相比平键连接能承受更大的冲击载荷，也方便后期检修时快速拆换搅拌轴，不用做破坏性拆卸。搅拌轴上的桨叶安装座做了定位止口设计，每片桨叶安装时能快速对齐角度，不用反复测量调整，桨叶边缘堆焊了耐磨层，针对耐火材料高磨琢性的工况，能延长桨叶更换周期30%以上。筒体底部的出料口做了斜向导流结构，搅拌完成后物料能靠自重完全排空，不会在筒底残留积料，避免不同批次物料混料影响浇注料配比精度。端盖处的密封采用填料密封加骨架油封的双重结构，填料压盖做了可调式设计，密封件磨损后不用拆开端盖，只需拧紧压盖螺栓就能补偿密封间隙，减少现场维护的停机时间。电机安装座下方预留了调整垫片的放置空间，安装时能通过垫片微调电机与减速机的同轴度，补偿加工带来的微小形位误差，避免运转时出现异常振动。所有外露的螺栓连接部位都做了沉台设计，螺栓安装后头部不突出安装面，避免现场作业时物料堆积在螺栓缝隙难以清理，也防止磕碰损坏螺栓头导致后期拆卸困难。筒体侧面开设的观察口采用快开式压盖结构，压盖与筒体之间的密封垫采用耐温橡胶材质，搅拌作业时能随时观察内部物料搅拌状态，不用停机拆卸螺栓就能快速打开清理残留物料。
