IP68级四芯防水公母对接连接器结构

这款四芯防水连接器的结构设计，核心围绕户外高湿、浸水工况下的可靠电气连接需求展开，在户外照明、水下探测设备、户外工业传感、露天工程机械的电气布线场景中，这类接插件是保障信号与电力传输稳定性的核心部件，避免因进水、粉尘侵入导致的线路短路、接触不良问题。从实际应用场景来看，这类连接器常被用在户外景观灯的线路对接、水下探测设备的舱体走线连接、露天工程机械的车身线束对接、户外通信基站的辅助供电连接等场景，这些场景普遍存在长期暴露在雨水环境、短时间浸水、高粉尘污染的使用条件，普通无防护的接插件在这类环境中往往使用数月就会出现触点氧化、绝缘失效的问题，而IP68等级的防护设计可以让连接器在一定压力的浸水条件下仍保持内部触点的干燥绝缘，大幅提升户外布线系统的长期可靠性。

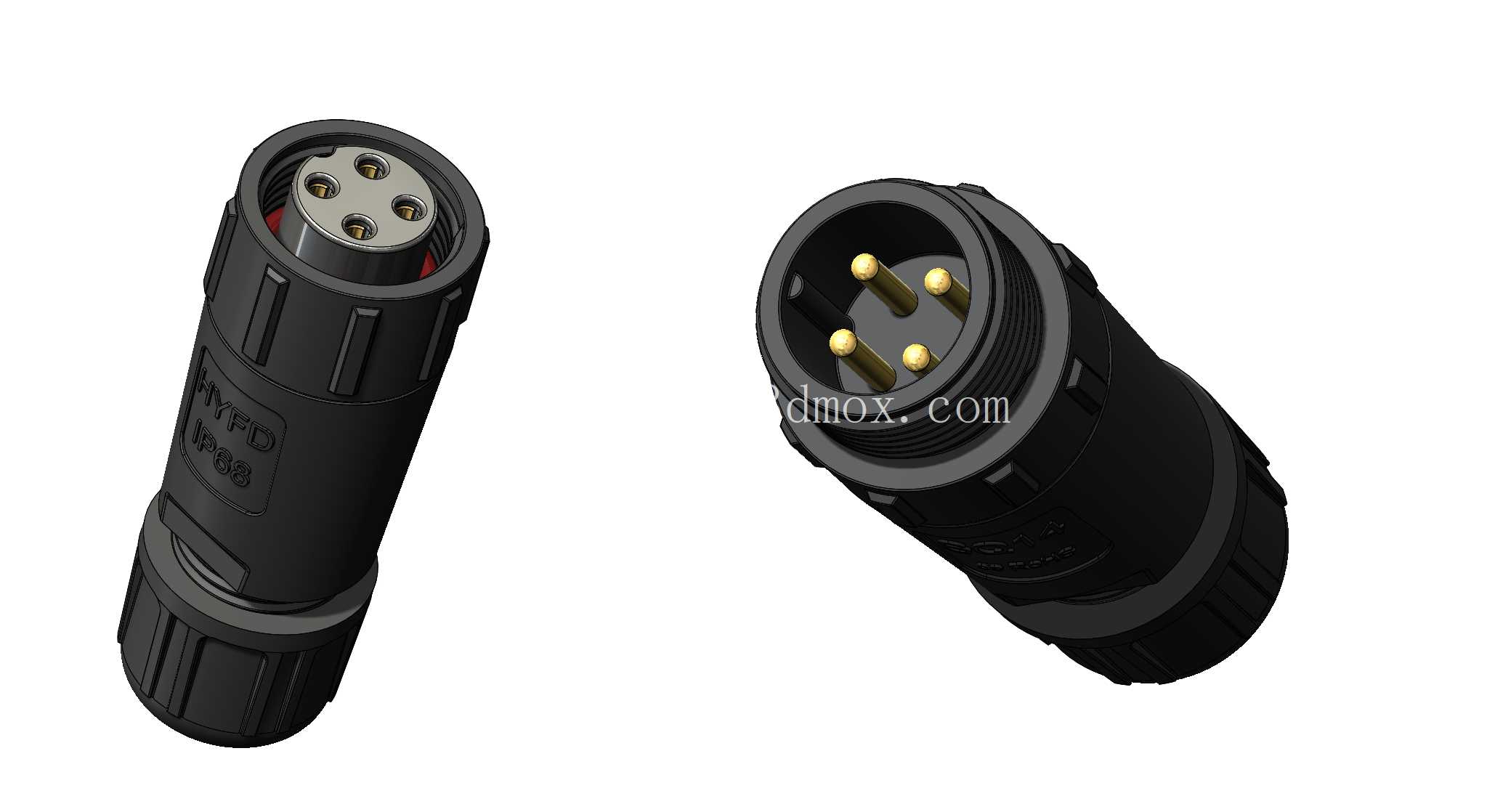

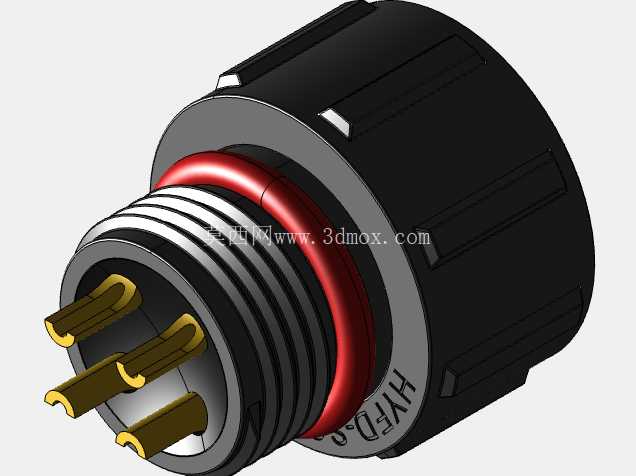

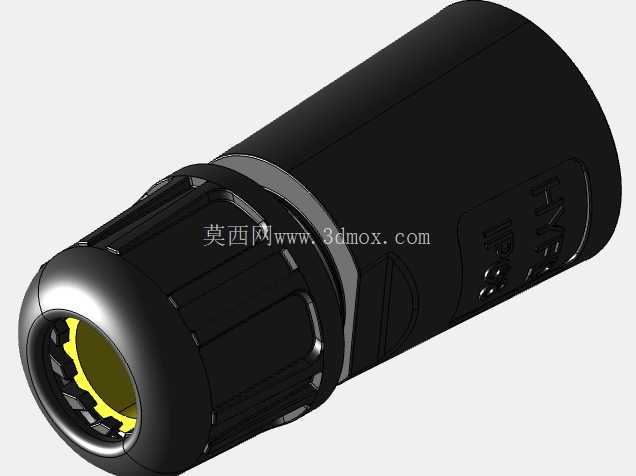

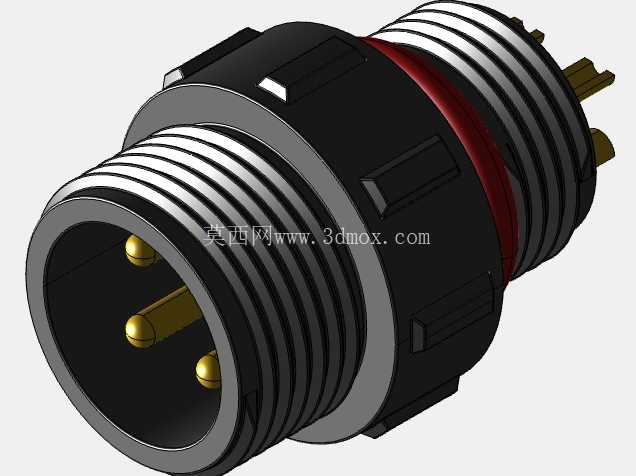

从功能特性来看，这款连接器采用公母对插的结构形式，公端内置四个镀金插针，母端对应设置四个弹性接触插孔，插合时插针与插孔紧密接触，保证电力或信号传输的接触电阻稳定，避免大电流传输时出现触点发热的问题。连接器的外壳采用高强度工程塑料材质，表面设置多道防滑筋位，既可以提升手动插拔时的摩擦力，方便现场施工时无需工具即可完成插合操作，也能增强外壳的结构强度，在受到轻微外力磕碰时不会出现开裂破损。连接器尾部采用螺纹压盖式的线缆密封结构，穿线后拧紧尾部压盖即可挤压内部的橡胶密封圈，抱紧线缆外护套，实现线缆入口处的密封防护，避免水从线缆与连接器的衔接缝隙渗入内部。公母头插合位置同样设置了多道橡胶密封圈，插合到位后密封圈被挤压填充公母外壳之间的缝隙，配合外壳的螺纹锁紧结构，既可以防止插合后受外力拉扯出现松脱，也能保证插合界面的防护等级达到IP68要求，可在1米水深下长时间保持密封性能，满足短时浸水、长期雨淋的使用需求。

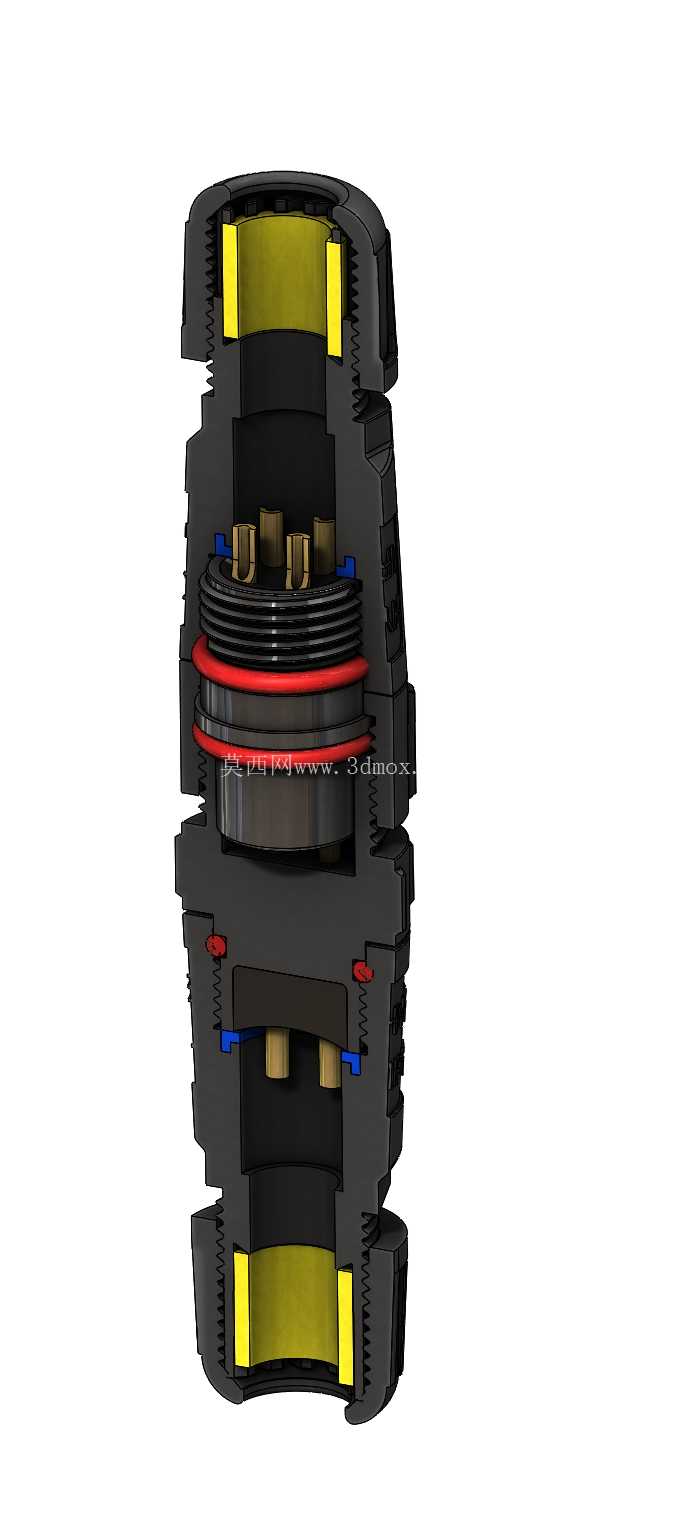

从设计思路层面，这款连接器的结构充分考虑了现场施工的便捷性与长期使用的可靠性，外壳的防滑筋位沿轴向均匀分布，不管是戴劳保手套还是徒手操作，都能轻松施加扭矩完成公母头的锁紧与拆卸，不会出现打滑问题。内部的插针与插孔采用焊线式连接结构，施工时将线缆剥线后插入插针尾部的焊杯，焊接完成后即可装入连接器外壳，无需特殊的压接工具，适配现场施工的灵活作业需求。插针与绝缘体之间采用密封胶灌封处理，杜绝水从插针与绝缘体的装配缝隙渗入接触区域，进一步提升密封可靠性。绝缘体采用耐温、耐老化的工程塑料材质，可在-40℃到85℃的环境温度范围内保持结构强度与绝缘性能，适配我国大部分地区的户外极端温度环境，不会因低温脆裂、高温软化导致防护失效。

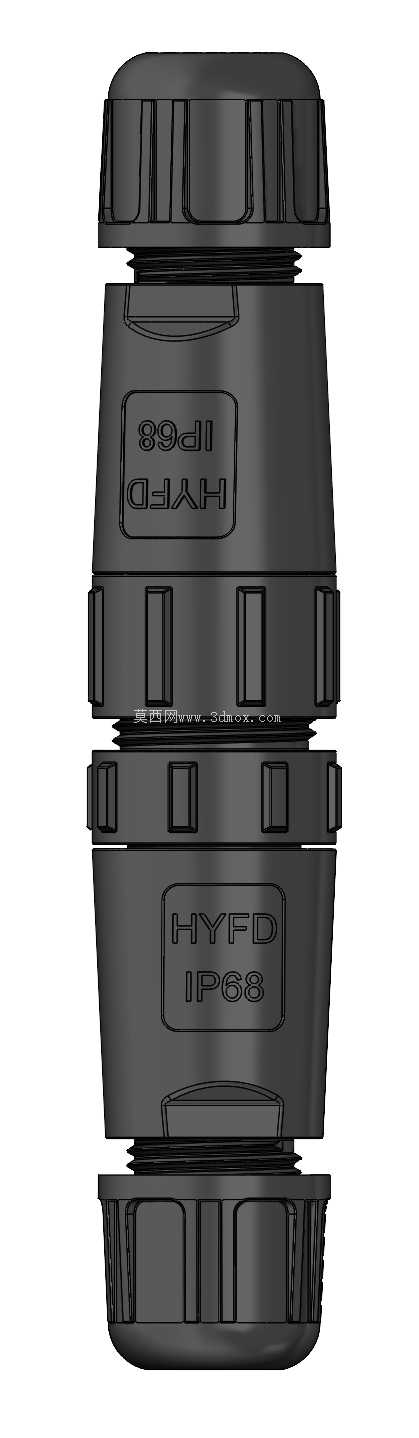

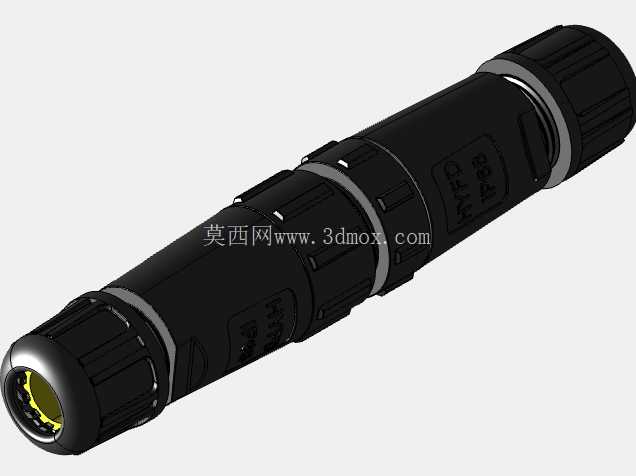

从外形尺寸与安装边界来看，这款连接器整体为圆柱形结构，最大外径约20mm，整体长度在插合状态下约65mm，属于小尺寸的多芯防水连接器，适配外径6-10mm的多芯线缆，安装时不需要过大的操作空间，即使是在狭窄的设备舱内、线管内部也能完成布置。连接器的公母头两端均为线缆直出结构，没有额外的安装法兰，属于线对线对接型连接器，不需要在设备面板上开孔固定，直接串接在线路中即可使用，布线灵活性较高。在进行三维建模时，这款模型完整还原了外壳的防滑筋细节、内部插针的排布位置、密封圈的安装槽结构、尾部压盖的螺纹结构，不管是用于设备布线的干涉检查，还是用于连接器的结构改进设计，都能提供准确的结构参考，建模时对插合状态的配合间隙做了准确还原，可直接用于模拟装配过程，验证公母头插合时的行程与锁紧位置是否合理，避免实际生产中出现插合卡滞、锁紧不到位的问题。在实际选型使用时，需要注意这款连接器的额定电流与电压参数要匹配线路的传输需求，四个芯线的接线要对应一致，避免接错线序导致设备故障，尾部压盖的拧紧扭矩要控制在合理范围，既要保证密封圈抱紧线缆实现密封，也要避免扭矩过大压裂尾部压盖或者夹伤线缆外护套，影响线缆的使用寿命。
