水下回声测深传感模块结构设计

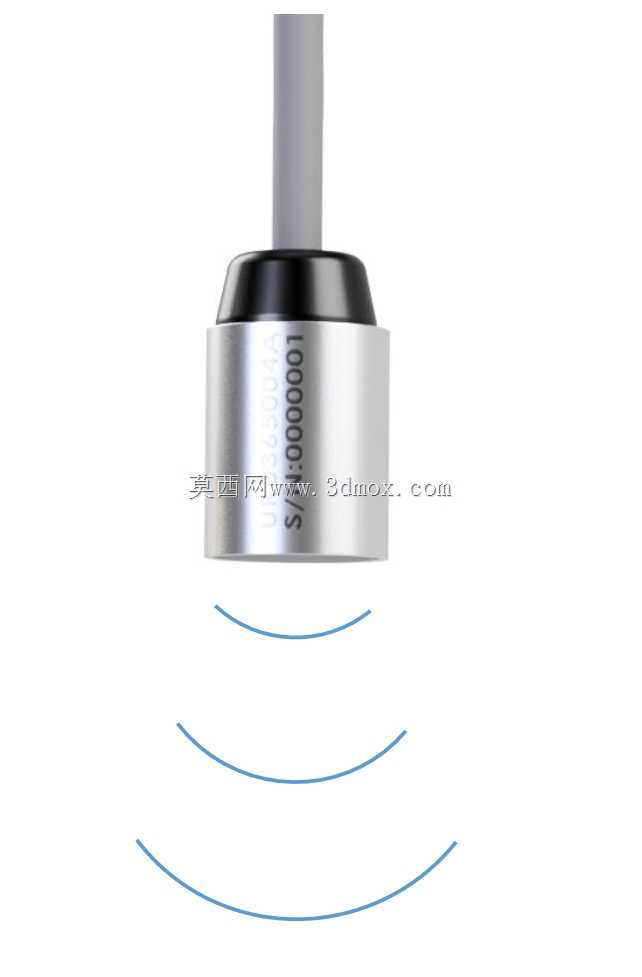

这款水下回声测深模块的结构设计，首先围绕水下作业的严苛环境做了针对性考量，日常作业场景覆盖内河航道水深测绘、近岸海洋水文调查、水下工程施工点位测深、船舶靠泊水深监测等领域，实际使用中可直接固定在探测船船底、水下ROV挂载架、固定水文监测桩等位置，通过发射声波并接收回波的时间差换算实时水深数据，为作业端提供连续、稳定的水深数值支撑。

从功能特性来看，模块集成了高灵敏度声信号收发单元、对数放大电路、带DSP处理能力的运算单元以及MEMS惯性测量单元，全固态的内部结构设计摒弃了传统声呐设备中易受水压影响的活动部件，大幅提升了长期水下工作的可靠性。其中对数放大器可适配高动态范围的回波信号，不管是浅水区强反射的回波，还是深水区衰减后的微弱回波，都能完成有效信号拾取；DSP处理器可根据实际作业水深、水体浑浊度灵活调节发射声信号的频率与功率，避免浅水区信号过强导致的饱和失真，也能保障深水区信号的有效传输距离；内置的IMU单元可实时采集模块自身的姿态倾角数据，在载体出现晃动、倾斜时自动修正测深数据的垂直误差，避免因安装姿态偏差导致的测深数值失准。

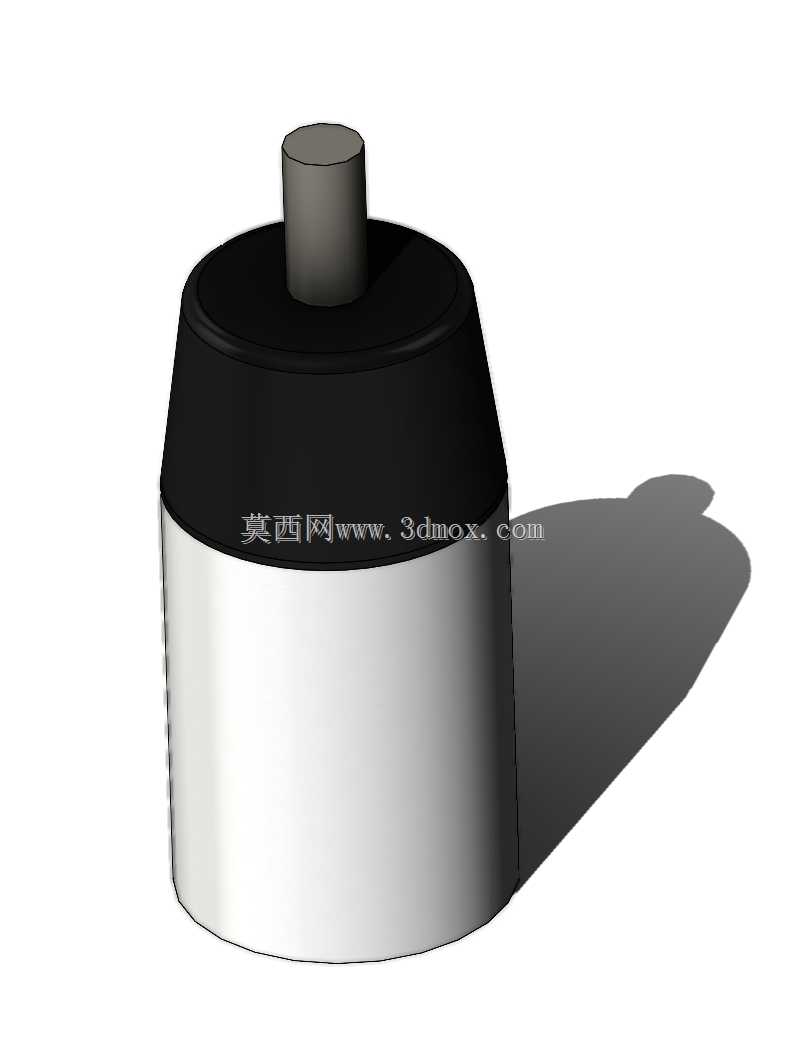

外形设计上采用了上窄下宽的柱式结构，顶部凸起的圆柱段为声信号收发换能器的安装位，该段做了密封耐压设计，可直接与水体接触完成声信号的收发；下部主体段为电路仓与供电单元的容纳空间，外壳采用316L不锈钢一体切削加工，表面做钝化处理，可耐受淡水、海水的长期腐蚀，同时具备足够的结构强度抵御水下高压冲击，常规作业深度覆盖0.5米到300米区间，可满足绝大多数内河、近岸作业的深度需求。安装边界方面，模块主体外径控制在120mm以内，整体高度不超过180mm，底部预留了四个均布的M6安装螺孔，可直接通过法兰支架固定在各类载体上，安装时需保证顶部换能器端面与水平面平行，偏差角度不超过5度，避免声束指向偏移影响测深精度；模块侧面预留了水密接插件接口，可通过专用水密电缆连接上位机，完成供电与数据传输，接插件位置做了凸台防护设计，避免安装、拖拽过程中磕碰导致接插件损坏。

设计过程中重点考量了水下流阻影响，柱体衔接处做了圆弧过渡处理，没有尖锐棱角，可降低水流冲击带来的载体振动，减少振动传导至换能器引发的信号噪声；上下段的密封采用双重O型圈径向密封结构，密封槽的公差控制在0.02mm以内，可在额定水压下保证长期无渗漏；内部电路仓做了灌封处理，灌封材料选用低应力导热硅胶，既可以固定内部电路板与元器件，抵御水下冲击振动，也能将电路工作产生的热量通过不锈钢外壳传导至外部水体，避免长期工作时内部积热导致元器件性能漂移。换能器与不锈钢外壳的衔接处采用声学透声材料做密封隔层，既保证水密性能，也不会对声信号的收发造成过多衰减，透声层的厚度经过声学仿真优化，匹配常用的工作声频段，将信号传输损失控制在最低水平。

在实际选型适配时，该模块可直接替换同尺寸规格的传统单频测深声呐，不需要改动原有安装支架结构，内置的信号处理单元可直接输出校准后的水深数字信号，不需要额外搭配外置信号处理电路，可大幅简化集成端的设计工作量。针对不同的作业水体，模块的发射功率可通过上位机指令做线性调节，在清水浅水区可降低发射功率减少信号混响，在含沙量较高的浑浊水域可提升发射功率增强回波强度，适配不同作业场景的需求。全固态的结构设计没有机械活动部件，日常维护仅需定期清理换能器表面附着的水生生物、淤泥等杂物即可，不需要做内部校准与部件更换，长期使用的维护成本远低于传统机械式测深设备。
