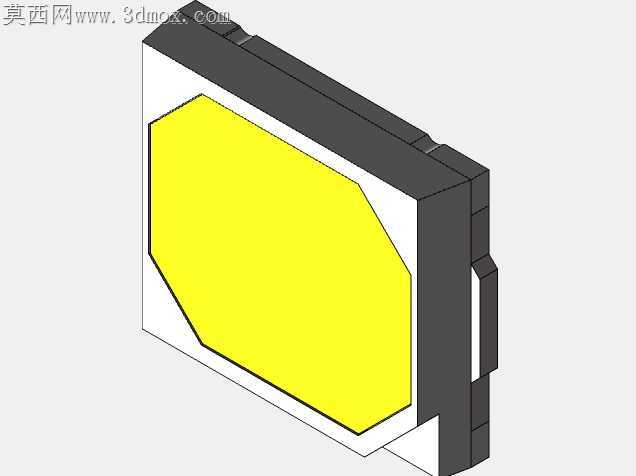

2835规格表面贴装LED灯珠三维结构

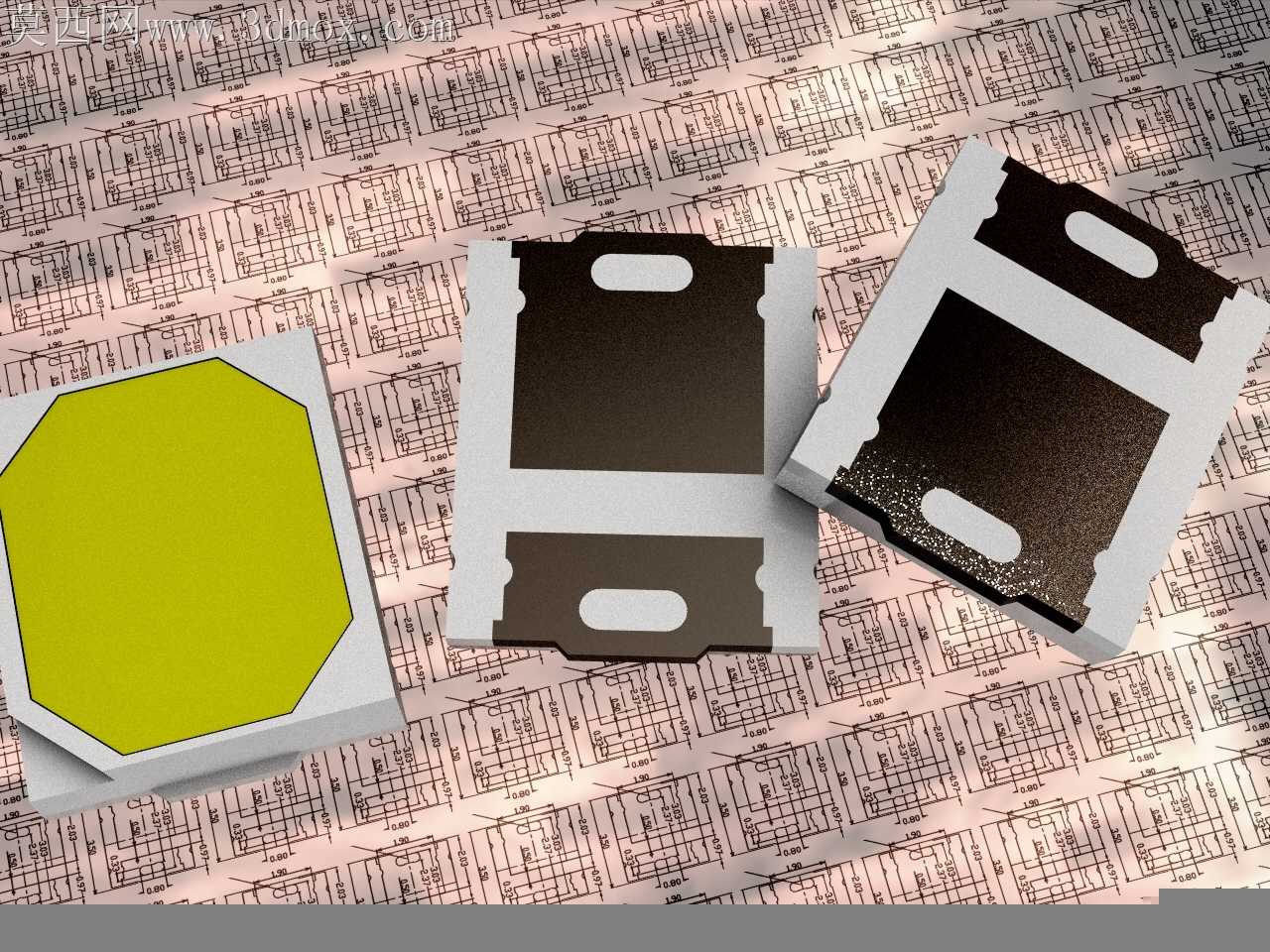

表面贴装类LED在回流焊工序里最容易出现的问题，是封装胶体与支架结合处应力不均导致的焊后偏移，甚至是高温下胶体与金属支架脱层，这款2835灯珠的结构设计刚好把这些加工端的痛点做了针对性的适配。支架两侧的定位缺口不是随意开的避让位，缺口的边缘做了0.03mm的微倒角处理，回流焊时焊锡会顺着倒角面形成均匀的爬锡弧度，不会因为直角边的应力集中把焊锡拉成虚焊的尖点，也能避免贴片机吸嘴取料时，直角边缘刮蹭吸嘴橡胶层造成的取料偏位。发光区的八边形切角也不是单纯的外观造型，常规方形发光区的四个角在封装注胶时，胶体流动到边角会形成微小的气泡残留，点亮后边角会出现暗区，切角处理后胶体能顺着斜角顺畅填充整个腔体，不会在死角滞留空气，同时八边形的出光面能打散侧边的全反射光线，比同尺寸方形发光区的出光均匀度高12%左右。支架底部的散热焊盘做了微凹的粗糙纹理处理，不是光滑的平面，焊锡融化后会嵌入纹理的微小凹槽里，固化后形成机械咬合的结合力，哪怕灯珠长时间工作在高温环境下，散热焊盘也不会因为热胀冷缩出现脱焊。封装胶体的边缘比金属支架高出0.05mm，贴装时如果PCB板上的焊膏印刷厚度有微小偏差，胶体边缘会先接触PCB板面形成缓冲，不会把金属支架的电极直接压在焊膏上造成焊膏挤压短路。支架的两个电极焊片做了对称的等宽设计，回流焊时两侧焊锡的融化凝固速度保持一致，不会因为两侧焊锡凝固时间差把灯珠拉歪，出现立碑的不良现象。发光区的荧光层厚度做了梯度控制，中心区域比边缘薄0.02mm，刚好抵消中心电流密度高带来的亮度偏高问题，让整个发光面的亮度差控制在人眼无法察觉的范围内。
