TB高音1英寸软球顶扬声器单元三维模型

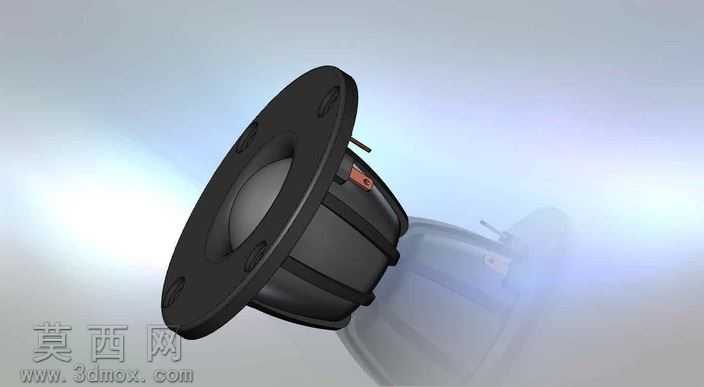

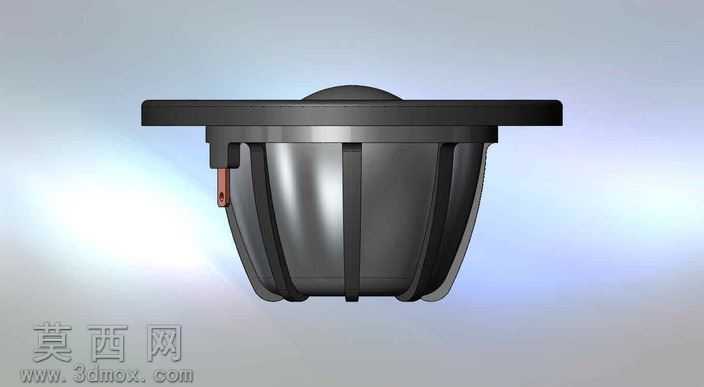

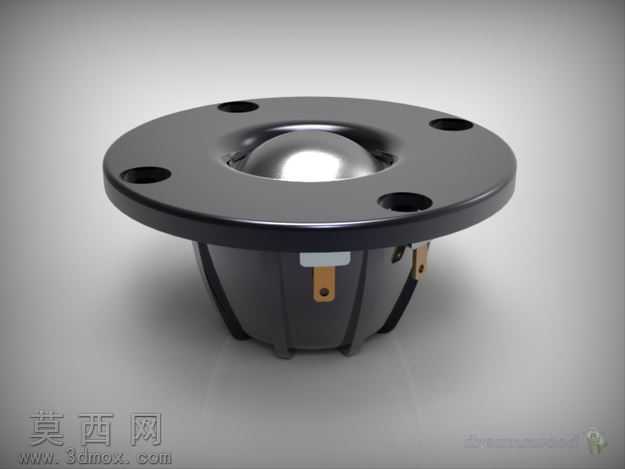

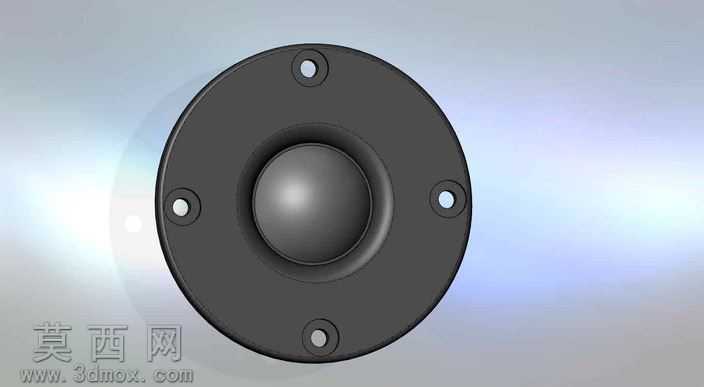

本模型为1英寸规格软球顶高音扬声器单元，建模过程以还原真实电声产品结构为核心目标，依托三维建模软件完成全参数化构建，完整呈现高音单元的装配逻辑与细节特征。建模阶段首先搭建基准定位体系，以单元安装法兰的中心轴线为全局基准，依次完成各子部件的特征绘制：前端法兰盘采用带安装沉孔的圆盘结构，四个均匀分布的安装孔做沉台倒角处理，还原实际安装的适配结构；法兰与磁路系统的衔接壳体做曲面过渡处理，壳体表面的加强筋结构通过扫掠特征完成，兼顾结构强度还原与外观细节匹配。振膜部分采用软质球顶结构建模，通过旋转曲面生成符合声学设计的球顶曲率，振膜折环部分做薄壁褶皱特征，还原软质悬边的形变结构特征；磁路部分依次构建华司、磁钢、T铁的同轴装配结构，各部件的配合间隙严格参考真实产品公差设定，接线端子部分做端子基座与插片的分体建模，还原接线部位的绝缘结构与导电插片形态。材质渲染阶段针对不同部件匹配对应材质属性：法兰与壳体采用哑光黑色工程塑料材质，调整粗糙度参数还原注塑件的磨砂质感；振膜采用半透明软质织物材质，添加轻微的次表面散射效果，匹配软球顶丝膜的视觉特征；磁钢部件做镀锌金属材质，接线端子的导电插片采用亮面铜质金属材质，基座部分采用耐高温绝缘塑料材质。模型装配过程严格遵循真实扬声器的组装逻辑，各部件的同轴度、配合面贴合度均做约束校验，可直接用于音响产品的腔体适配设计、结构干涉检查，也可作为电声产品教学演示的可视化载体，完整呈现软球顶高音单元的内部构造与外部安装特征，为音响系统的整体设计提供精准的三维参考依据。
