链传动组件链轮与链条装配结构设计

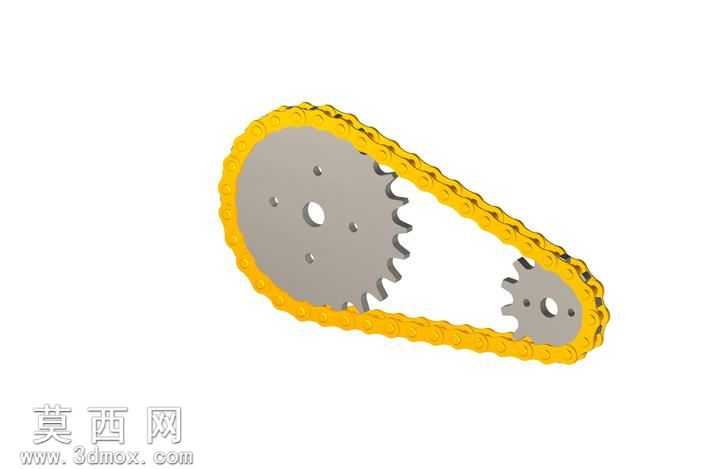

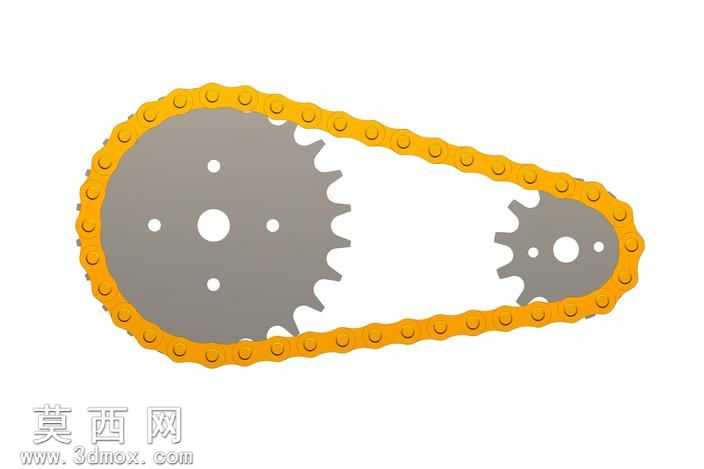

本作品为链传动核心组件的三维参数化建模成果，完整还原了双链轮配合滚子链条的传动装配结构，建模过程严格遵循机械设计手册中链传动的相关参数规范，保证各零件尺寸配合符合工程实际要求。建模阶段首先完成两个不同齿数链轮的结构构建：针对链轮的齿形部分，依据滚子链链轮的端面齿廓标准，通过草绘绘制齿形轮廓后拉伸生成链轮基体，精准还原齿槽的圆弧过渡、齿顶的修形结构，同时完成链轮中心安装孔、周向定位孔、减重孔的特征创建，保证链轮的结构合理性与实际加工可行性。随后完成链条的建模与装配：链条由内链板、外链板、销轴、套筒、滚子五个基础零件组成，先逐个完成单个链节各零件的参数化建模，保证链板的轮廓弧度、销轴与套筒的配合间隙、滚子的转动空间都符合设计公差要求，再通过阵列与路径配合约束，将单个链节沿两个链轮的分度圆切线构成的闭合路径进行装配，精准模拟链条包覆在两个链轮上的张紧状态，还原链传动的实际安装形态。材质与渲染阶段，为链轮赋予金属钢材材质，调整表面粗糙度参数模拟机加工后的金属哑光质感，还原链轮表面的加工纹理；为链条的链板、销轴、套筒赋予合金钢材质，为滚子赋予耐磨轴承钢材质，同时为整体装配添加合适的环境光照，通过多角度渲染清晰展示链传动的啮合细节、零件配合关系，直观呈现链传动的工作结构形态。设计过程中重点校验了链轮齿距与链条节距的匹配度，保证链条滚子能够顺利嵌入链轮齿槽，避免出现传动卡滞的问题，同时调整两链轮的中心距，保证链条的张紧度处于合理区间，符合链传动的实际安装使用要求，完整呈现了链传动组件的装配关系与结构细节，可用于机械原理教学演示、链传动方案设计参考、相关设备的传动结构虚拟装配验证等场景。
