LM2596可调输出5V降压转换电路板

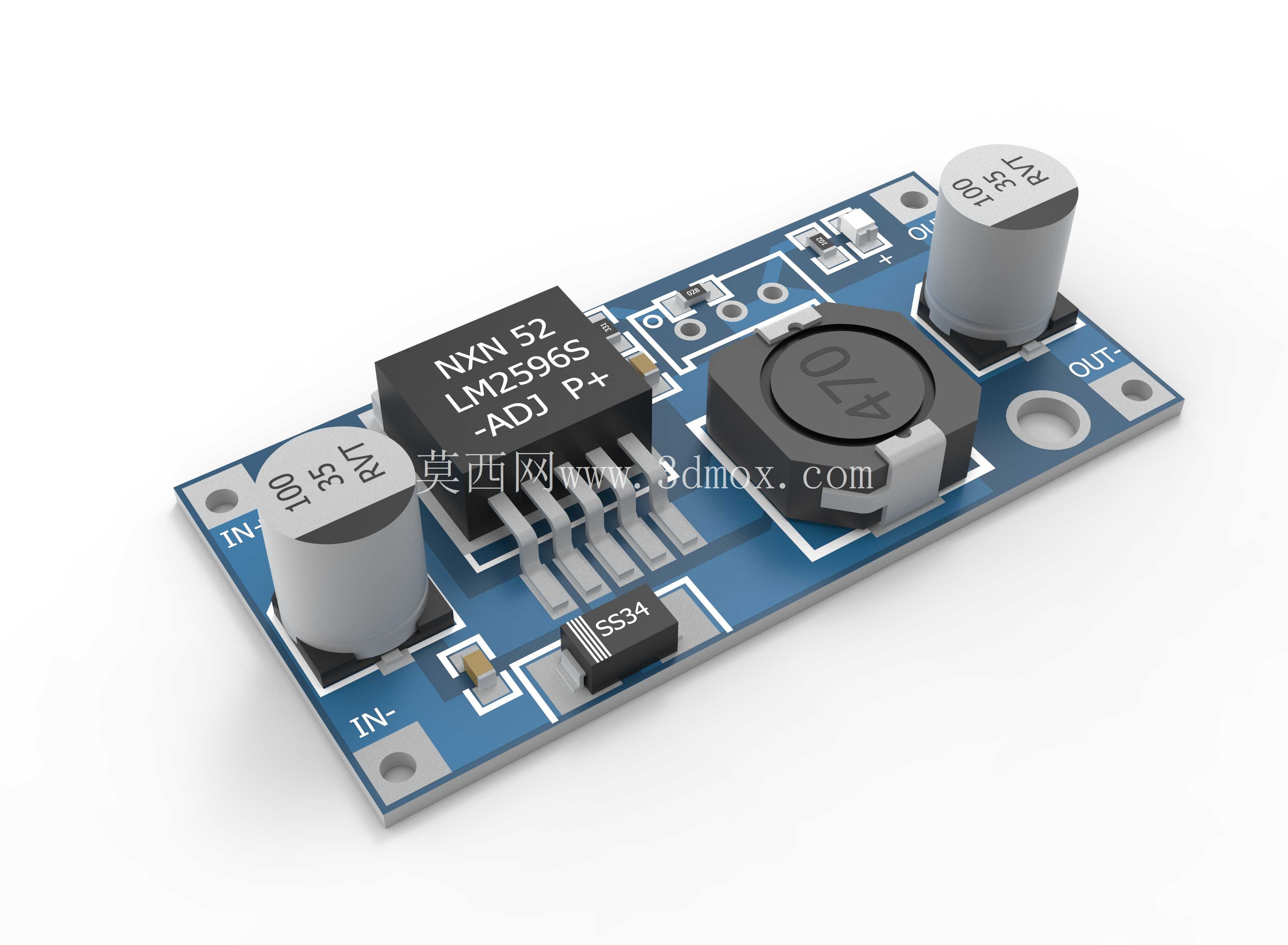

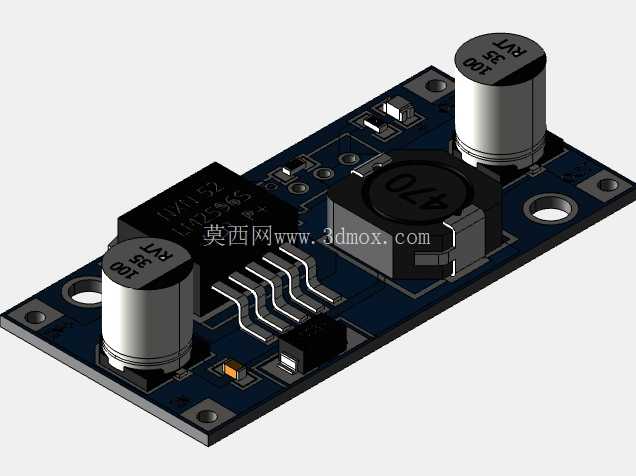

在车载电子改装、工业控制板卡供电、小型嵌入式设备集成的场景里，这类基于LM2596芯片的降压转换模块是结构设计阶段经常会接触到的标准供电部件，很多时候做设备内部供电链路梳理时，会优先选用这类成熟的模块化方案，省去从零搭建开关电源拓扑的反复调试成本。从实际使用的角度看，它的核心功能是把较高的直流输入电压稳定转换为5V直流输出，适配绝大多数5V供电的外设、传感器、控制板的供电需求，相比线性稳压方案，它的转换效率更高，带载能力更强，大负载工况下的发热控制表现更好，不需要搭配体积过大的散热片就能满足多数中小功率场景的使用要求。做三维建模还原这块板卡的时候，首先要理清整个板上的元件布局逻辑：输入侧布置滤波电解电容，靠近IN-、IN+输入引脚，减少输入侧的纹波干扰；功率电感紧邻芯片SW引脚布置，缩短大电流回路的走线长度，降低EMI干扰；输出侧的电解电容靠近OUT-、OUT+输出端，配合SS34肖特基二极管完成续流与输出滤波，整个布局遵循开关电源的电流环路最小化原则，避免布线不当带来的效率下降与干扰问题。外形尺寸上，这类通用模块的板卡长宽通常控制在43mm*21mm左右，板厚1.6mm，是标准的FR-4玻纤板材质，板上预留的两个安装孔直径3mm左右，孔中心距适配常规的M3螺丝安装固定，在做设备内部结构排布的时候，需要预留出板上最高元件的高度空间，顶部最高的电解电容高度大概11mm，功率电感高度约8mm，所以安装位上方至少要留出12mm的安全间隙，避免和上层结构件、其他板卡产生干涉。安装边界方面，输入输出引脚都是焊盘式设计，实际装配时可以直接焊接导线，也可以搭配接线端子使用，建模时要准确还原每个元件的实际占位：LM2596芯片是TO-263-5贴片封装，五个引脚的间距、芯片本体的散热焊盘尺寸都要和实物匹配，两个电解电容的直径、引脚间距，功率电感的磁环尺寸、引脚位置，肖特基二极管的封装尺寸，还有板上丝印的极性标识、输入输出标记都要准确还原，方便后续做整机装配干涉检查的时候能精准判断空间是否足够。从设计思路上看，这类成熟模块的布局已经经过大量实际场景验证，建模还原的时候不需要改动原有元件位置，重点是把每个元件的外形公差控制在合理范围内，比如电容的直径公差控制在±0.2mm，安装孔的位置公差控制在±0.1mm，确保导出的工程图能直接用于安装位的结构设计。实际选型使用的时候，要注意它的输入电压范围通常是4.5V到40V，输出5V时的持续输出电流可以达到3A，足够驱动多数小型负载，板上的元件排布已经考虑了散热路径，芯片的散热焊盘直接和板上的铺铜连接，借助PCB铜箔辅助散热，所以建模时不要随意改动芯片下方的铺铜区域对应的结构避让空间，避免后续实际装配时因为结构件遮挡影响散热效果。在做设备内部的走线规划时，输入导线和输出导线要尽量分开布置，不要和板上的功率电感靠太近，避免耦合干扰，这些实际装配的注意点，在三维模型搭建阶段就要提前预留出走线空间，把导线的弯曲半径、走线通道都考虑进去，避免后期装配时出现走线困难、压线的问题。很多新手建模的时候容易忽略板上丝印的位置，其实丝印的极性标记、引脚标识在实际装配焊接的时候非常重要，模型里准确还原这些细节，能给后续的生产装配环节提供准确的参考，减少焊反元件、接错引脚的低级错误。另外，板边的倒角处理也要和实物一致，四个角的圆角半径大概1mm，避免安装时板边锐角划伤导线或者操作人员。整个模块的重量很轻，大概10g左右，所以安装时不需要额外的减震结构，直接用M3铜柱或者螺丝固定在安装平面上就可以满足振动工况下的使用要求，在做车载场景的结构设计时，只要固定螺丝的锁紧力矩控制在合理范围，就不会出现板卡松动的问题。
