TB6612FNG小型直流电机驱动板结构设计

在小型移动机器人、智能小车、桌面级自动化执行机构的开发场景中，电机驱动模块是连接主控单元与动力执行部件的核心桥梁，TB6612FNG驱动板的设计完全围绕小功率直流电机的驱动需求展开，兼顾了安装便利性、电气可靠性与空间利用率。从实际应用场景来看，这类驱动板常被用于教育类机器人套件、小型智能巡检设备、桌面机械臂关节驱动、3D打印机辅助轴控制等场景，适配额定工作电流1.2A以内的直流有刷电机，能够满足多数小型自动化装置的动力输出控制需求，相比传统的L298N驱动方案，它的发热控制更优，静态功耗更低，适合电池供电的便携类设备使用。

从功能特性上看，该驱动板集成了TB6612FNG核心驱动芯片，搭配必要的电源滤波电容、信号引出焊盘，支持双路H桥输出，可同时驱动两台直流电机实现正转、反转、制动、待机四种工作状态，芯片内置的过流保护、过热关断、低压检测功能，能够在负载异常、电源波动时主动切断输出，避免主控芯片与电机绕组因过流损坏。板载的钽电容与陶瓷电容组合，分别针对电源回路的低频纹波与高频干扰进行滤除，在电机启停、正反转切换的瞬态大电流工况下，能够维持芯片供电电压的稳定，避免因电压跌落导致的驱动逻辑紊乱。

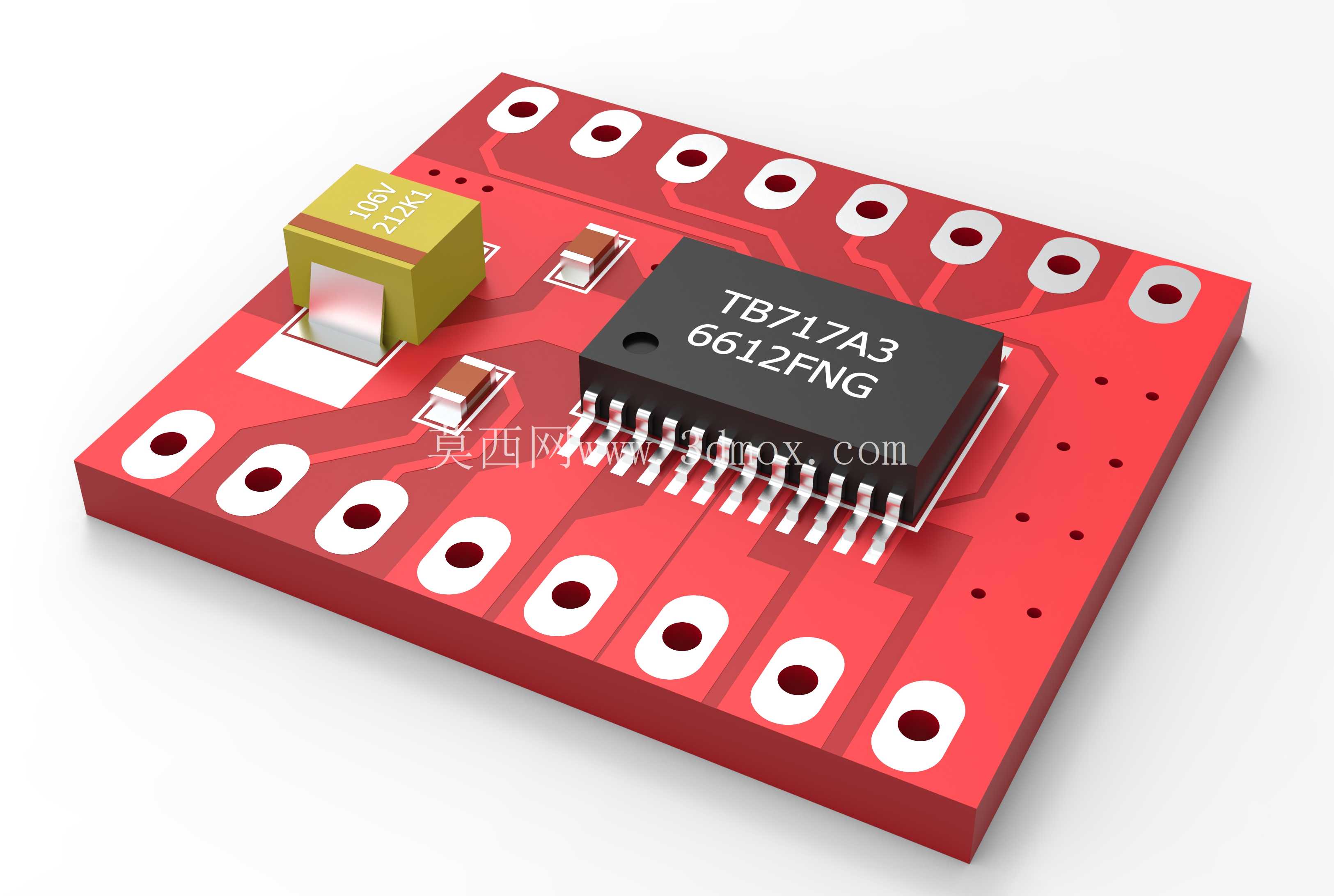

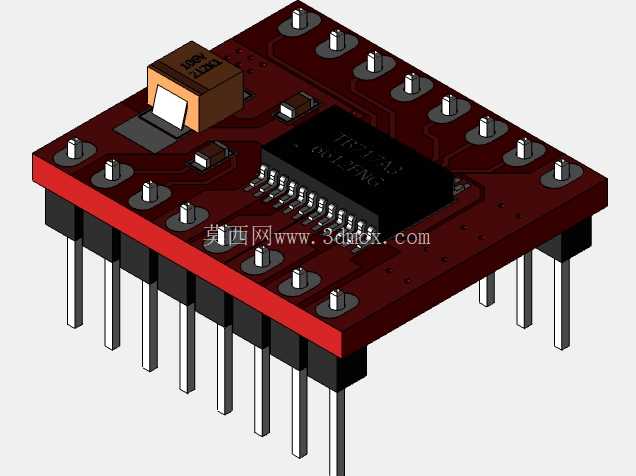

设计过程中，PCB布局优先考虑了功率回路与信号回路的分离，功率走线做了加宽处理，承载1.2A持续电流时不会出现过热压降，信号焊盘沿板边两侧均匀排布，间距统一为2.54mm标准间距，既可以直接插装在面包板上做原型验证，也可以通过排针焊接连接到主控板，适配不同的组装方式。板体采用红色阻焊设计，四个角预留了直径3mm的安装孔，安装孔中心距经过精准核算，能够匹配常用的小型机器人底盘安装位，安装时可以使用M3铜柱进行固定，避免板体与金属结构直接接触造成短路。核心芯片采用SOP-24贴片封装，布局在板体中心位置，周边预留了足够的散热空间，自然对流条件下即可满足满负载运行的散热需求，无需额外加装散热片。

从安装边界来看，板体整体为矩形结构，长宽尺寸控制在极小范围内，厚度仅为元器件最大高度，不会在紧凑的设备内部占用过多安装空间，电源输入引脚与电机输出引脚分区排布，接线时能够快速区分强电与信号接口，减少接线错误概率。信号输入端的排布与常用的STM32、Arduino等主控板的IO口输出顺序兼容，接线时可以直接采用杜邦线平行连接，无需交叉走线，简化了原型开发阶段的接线工作量。在结构细节上，所有焊盘都做了加大处理，手工焊接时更容易上锡，即使是新手开发者也能快速完成焊接组装，板边做了圆角处理，避免尖锐边角划伤导线或者操作人员。

实际选型使用时，需要注意驱动板的电源输入范围匹配，确保供电电压在芯片允许的工作区间内，外接电机的堵转电流不能超过芯片的峰值电流耐受值，安装时要保证板体底部与结构件之间留有足够的绝缘间隙，避免焊盘接触金属造成短路。对于需要频繁正反转、启停的应用场景，可以在电机输出端额外增加消噪电容，进一步降低电刷火花对主控电路的电磁干扰，提升整个系统的运行稳定性。这类集成化的驱动板设计，把原本需要多个分立元件搭建的H桥驱动电路浓缩到一块小型PCB上，大幅减少了开发者的电路设计与焊接工作量，让结构设计人员能够把更多精力放在整体设备的结构布局与功能实现上，不用在驱动电路的调试上耗费过多时间。
