框架式数控自动门喷漆作业设备结构

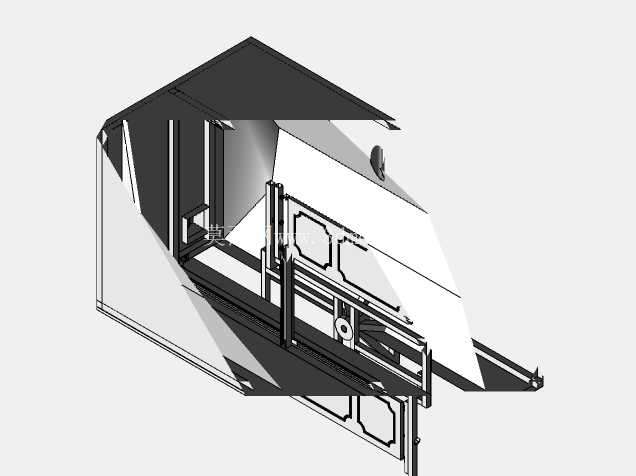

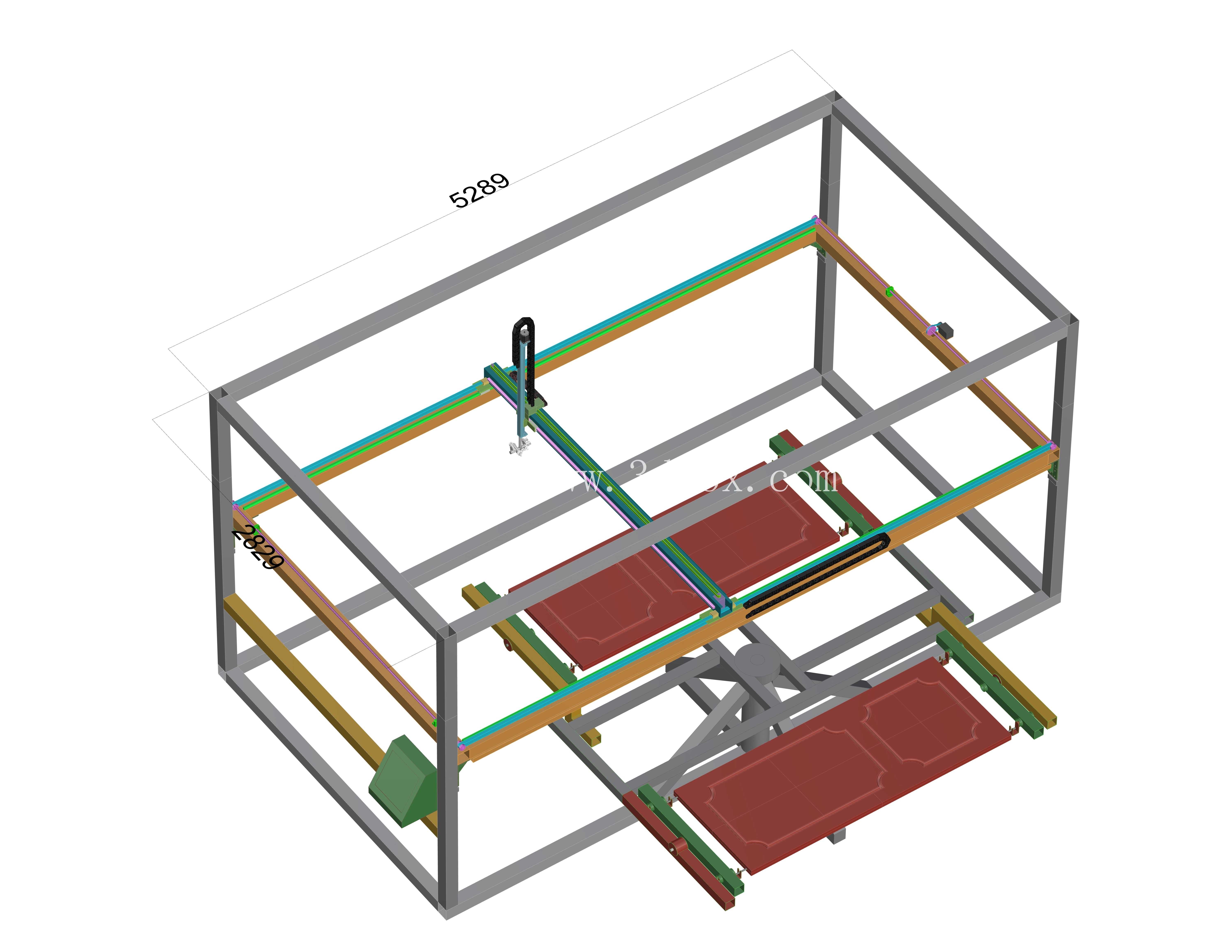

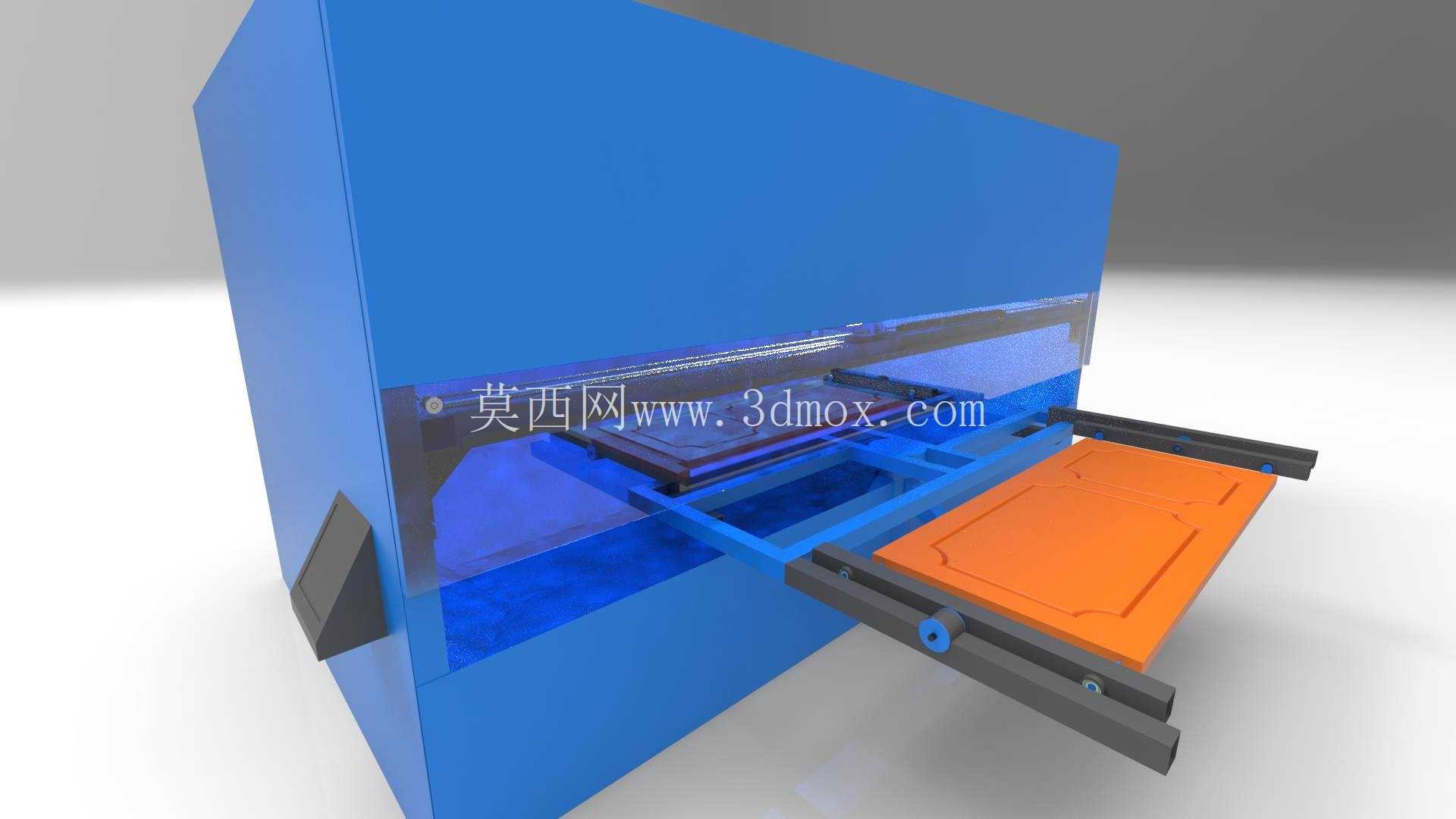

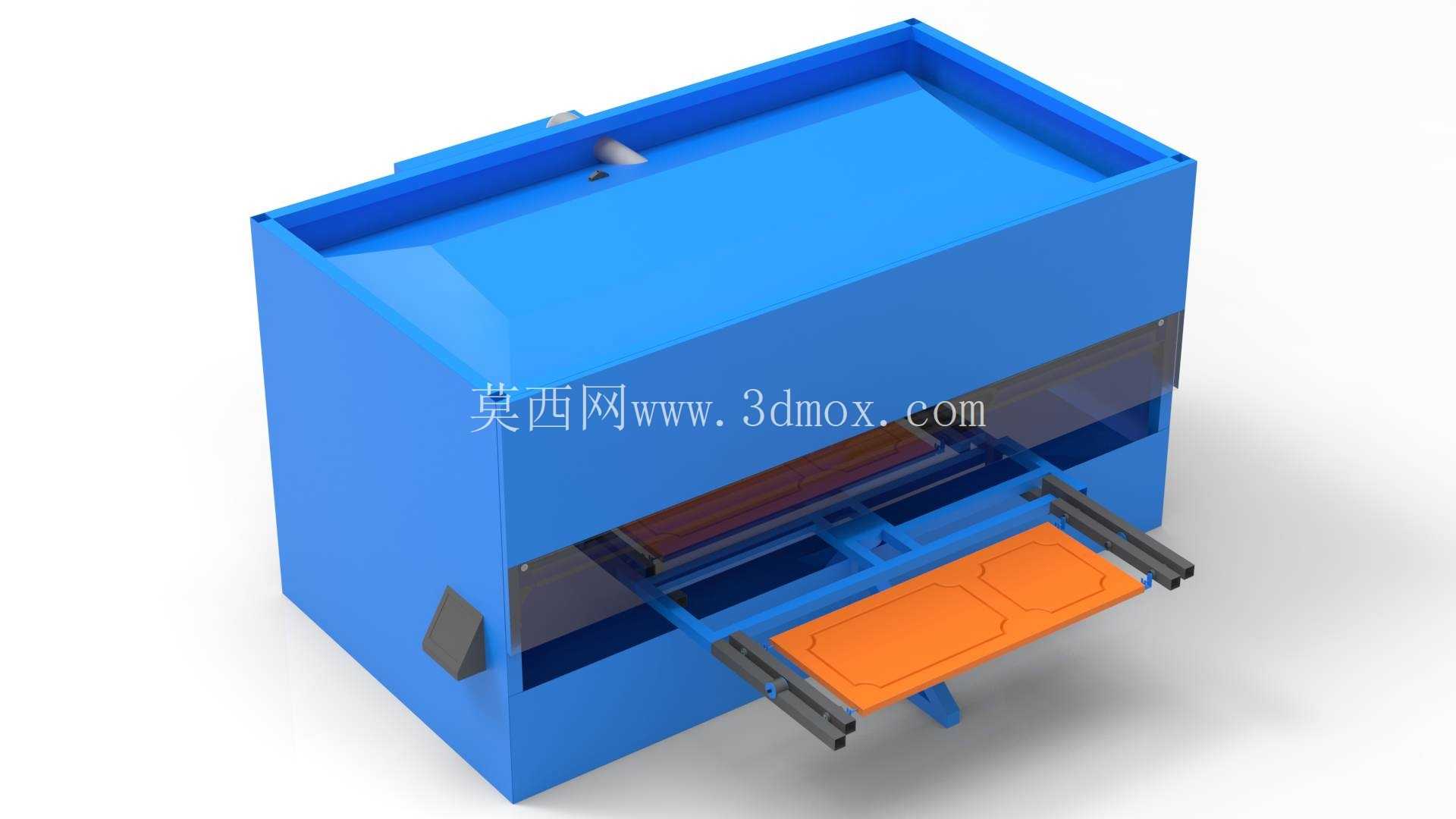

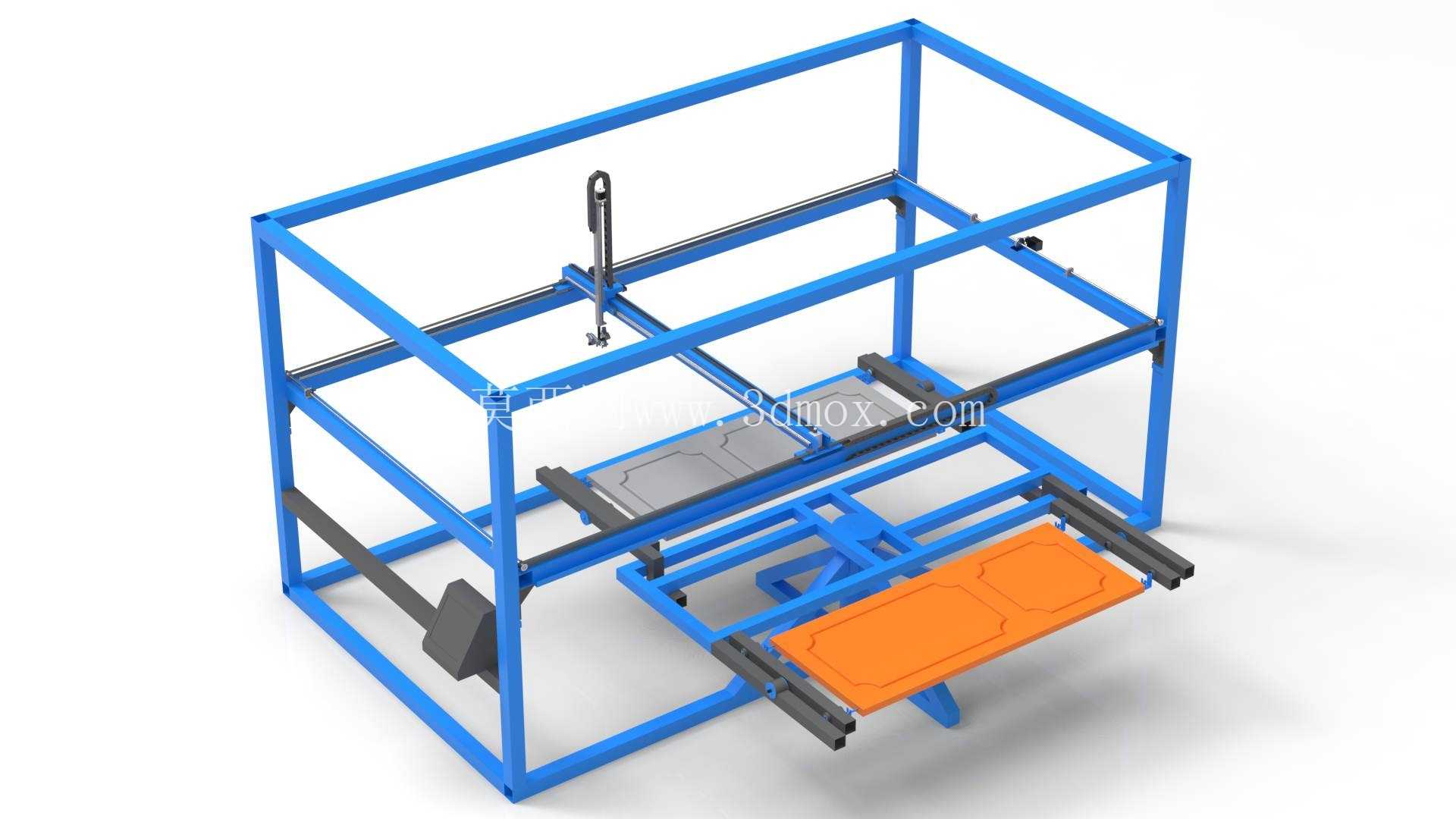

这套框架式数控喷漆作业设备，主要面向中小型平板类工件的表面自动化喷涂作业场景，在汽车冲压件后续表面处理、小型钣金件涂装、门板类工件批量喷漆工序中适配性较强，可替代传统人工手持喷枪的作业模式，减少漆雾对作业人员的职业健康影响，同时提升喷涂厚度的均匀性与作业节拍稳定性。设备整体采用方管焊接搭建的龙门式框架作为主体承载结构，框架的立柱与横梁连接位置采用角件加固，保证长周期往复运动下的结构刚性，避免喷涂执行端运行时出现晃动偏移，影响喷涂轨迹精度。框架内部的横向空间预留了足够的工件通行宽度，下部配置的双导轨滑动工作台可实现工件的自动进出，工作台伸出端的承载板用于放置待喷涂工件，伸出状态时方便操作人员上下料，缩回至框架内部时处于喷涂作业封闭区间，可配合外围加装的防护围挡减少漆雾外溢。喷涂执行端采用单轴竖直布置的喷枪安装支架，搭配横向移动的滑台模组，可实现X轴横向全覆盖移动与Z轴高度方向的调整，适配不同厚度、不同幅面工件的喷涂距离要求，喷枪的固定位置预留了角度调节余量，可根据工件表面形状调整喷涂扇面的覆盖角度，减少漆料浪费。从安装边界来看，设备整体占地尺寸适配常规中小型车间的工位布局，底部框架可通过膨胀螺栓直接固定在硬化地面上，不需要额外做深挖地基处理，外接气源与控制线路的接口集中布置在框架侧下方，方便现场布线与气路连接，后期维护时不需要拆解主体框架即可完成管路与线路的检修。设计过程中优先考虑了运动部件的防护性，所有滑台、导轨的运动面都预留了安装防尘防护罩的位置，避免喷漆作业过程中漆雾附着在导轨传动面上，造成运动卡滞、磨损加剧的问题，传动部分采用同步带搭配伺服驱动的方案，运行速度可根据喷涂工艺要求灵活调整，低速运行时无爬行抖动，高速移动时可快速完成空行程移位，压缩单工件的作业周期。工件承载台的定位位置设置了简易的挡块定位结构，操作人员放置工件时可快速对齐基准位置，不需要反复调整工件摆放角度，减少上下料的辅助时间，框架上部的空间预留了漆雾过滤装置的安装位，后期可根据车间环保要求加装过滤棉与排风组件，直接对接车间废气处理管路，不需要对主体结构做二次改造。在功能适配性上，这套结构可兼容不同类型的自动喷枪安装，包括空气喷枪、混气喷枪等常见喷涂工具，喷枪的触发控制可接入设备的数控系统，实现移动过程中的自动启停，避免空喷造成的漆料损耗，横向滑台的行程覆盖整个工作台的幅面范围，可实现单次走刀完成整个工件表面的喷涂，不需要多次移位拼接轨迹，减少喷涂重叠区域的厚度差。框架的竖直立柱上设置了多组安装孔位，可根据工件的最大高度调整横向滑台的安装高度，适配不同规格工件的生产需求，不需要更换主体结构即可完成小范围的工艺适配，降低产线切换的改造成本。下部工作台的伸缩行程经过匹配设计，伸出长度足够操作人员在设备外侧完成上下料操作，不需要将身体探入设备内部，提升作业过程的安全性，工作台的驱动端设置了硬限位与软限位双重保护，避免超程运行造成的结构碰撞。整体结构没有采用复杂的多轴联动设计，在满足平板类工件喷涂需求的前提下尽可能简化了传动结构，降低设备的制造成本与后期维护难度，适合中小型加工企业的小批量自动化喷涂改造场景，结构中的所有型材、标准件都采用市面常见的通用规格，加工与采购成本可控，组装过程不需要专用的大型工装设备，普通机加工车间即可完成整机组装调试。
