msa25ssfc直线导轨配套替换滑块

在自动化生产线、小型数控加工设备、精密检测工装的线性传动场景中，直线导轨的滑块端盖、滚珠保持架这类非金属部件，往往是整套导轨副里最先出现损耗的部分——金属导轨本体和滚珠只要润滑到位、没有硬撞击，使用寿命可以长达数年，但穿设金属滚珠循环回路的塑料保持件，一旦因为长期往复摩擦出现磨损、或者受外力磕碰出现碎裂，就会直接导致滚珠卡滞、滑块滑动阻力骤增，甚至出现滚珠脱落的问题，整套导轨如果直接整体更换，不仅采购周期长，对于已经完成安装校准的设备来说，拆装导轨还需要重新调整平行度、水平度，耗费大量的调试工时。

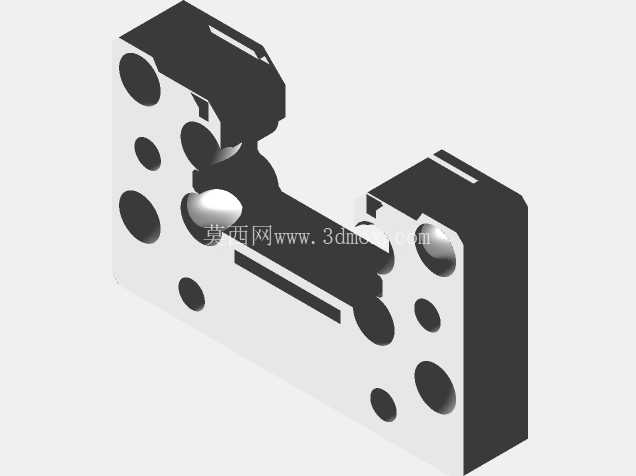

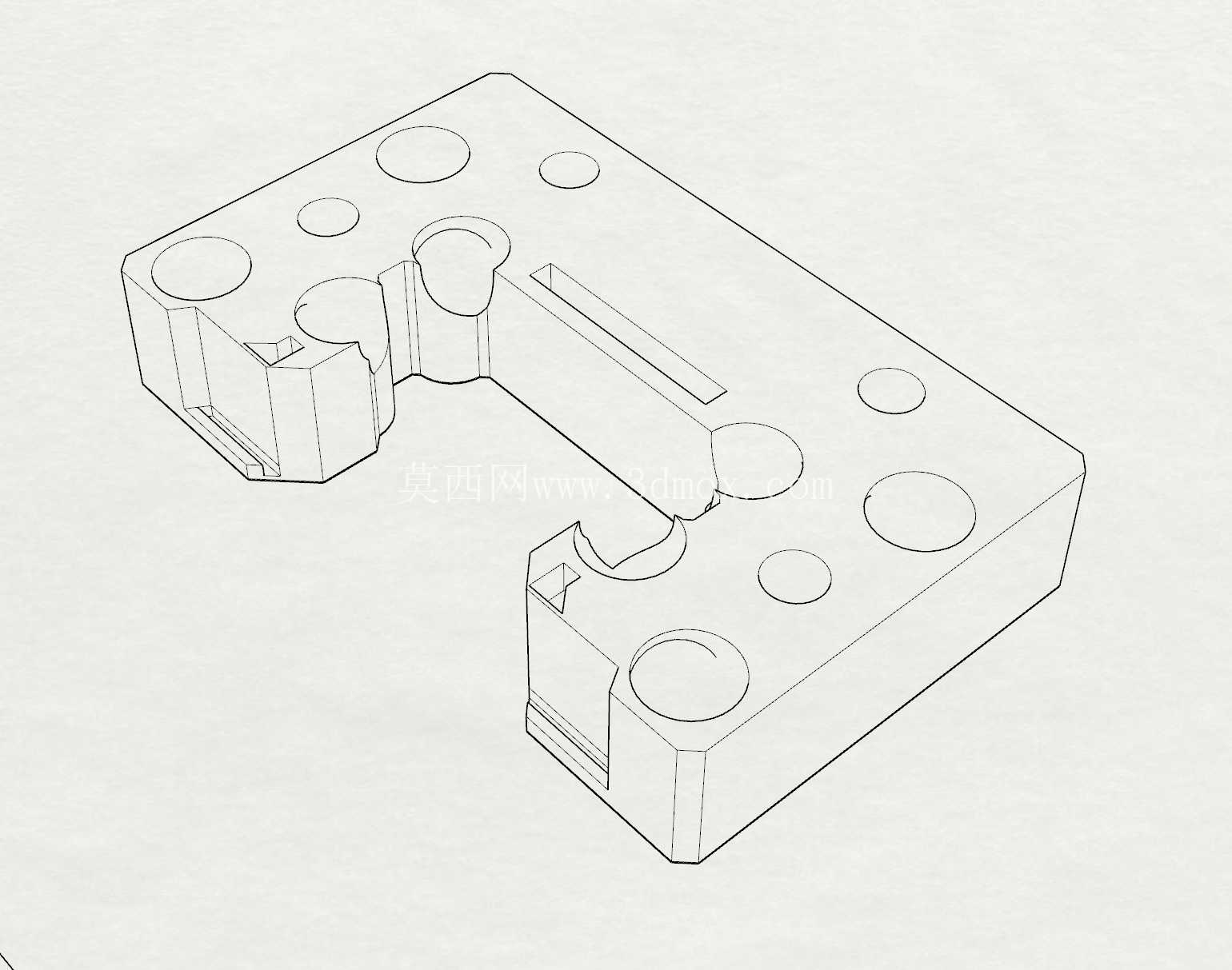

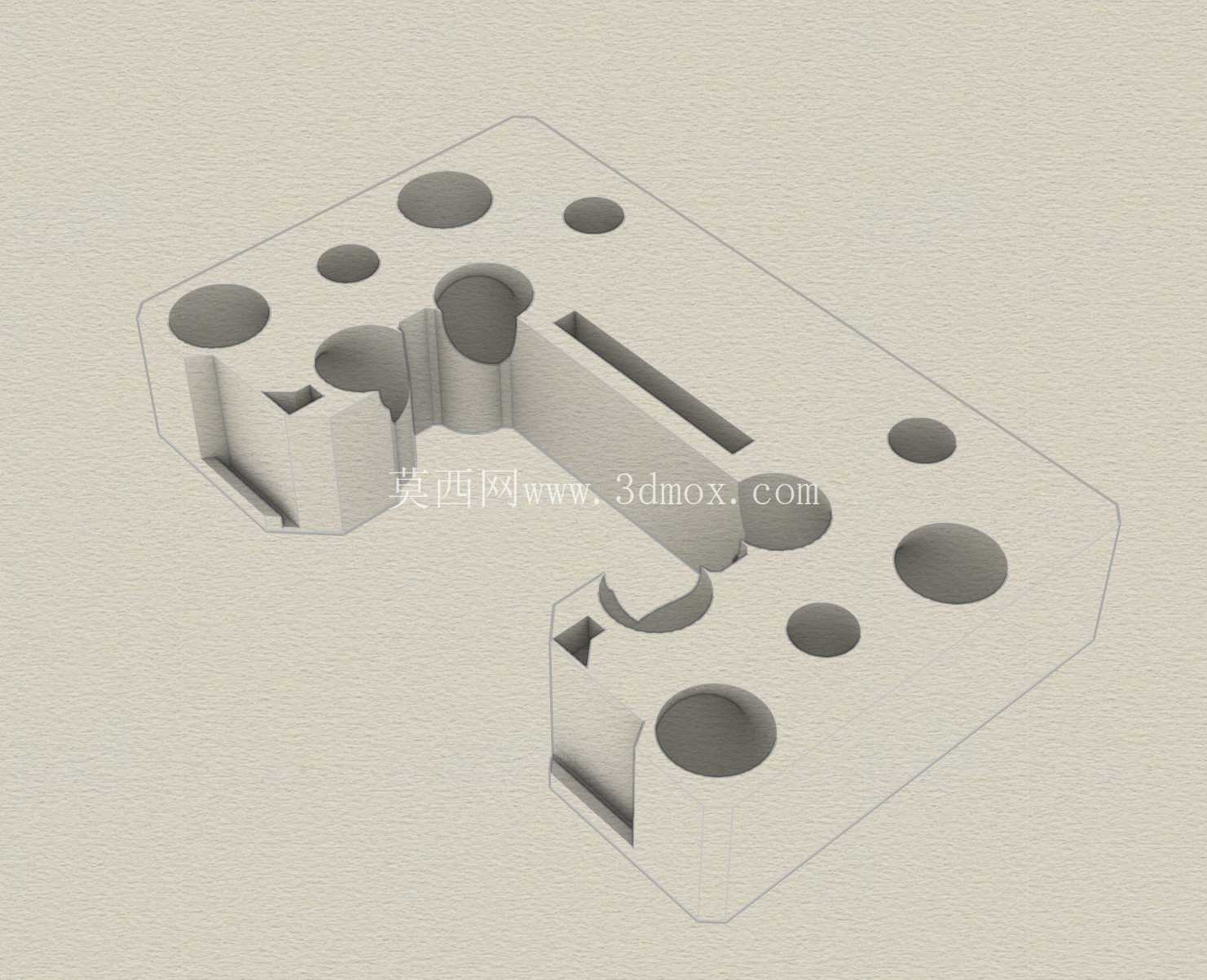

这个替换件就是针对msa25ssfc型号直线导轨的损坏保持部件做的复刻设计，设计之初完全围绕原部件的安装边界做尺寸逆向：首先匹配原滑块的安装孔位，四个角的大直径通孔完全对应导轨滑块与负载平台连接的螺栓过孔位置，孔位同轴度公差控制在0.05mm以内，保证安装时螺栓可以顺畅穿过，不会出现孔位错位导致的部件受压变形；中间区域的大小孔位完全对应原部件的滚珠循环通道位置，每一个弧形槽的曲率都和原金属滚珠的行走路径完全贴合，保证滚珠在循环过程中不会出现卡滞、跳珠的问题，滑动时的阻力和原厂部件保持一致。

部件中间的窄槽是定位卡槽，安装时可以直接卡入滑块本体的定位凸台，不需要额外打胶或者做辅助固定，装配时只要对准卡槽推入，就能保证部件和滑块本体的相对位置完全准确，不会因为滑块高速往复运动出现移位。整个部件的外形轮廓完全贴合原滑块的内部安装腔，边缘做了0.2mm的倒角处理，既方便安装时快速对准腔体，也避免了锐边在安装过程中刮伤滑块内部的金属润滑通道。

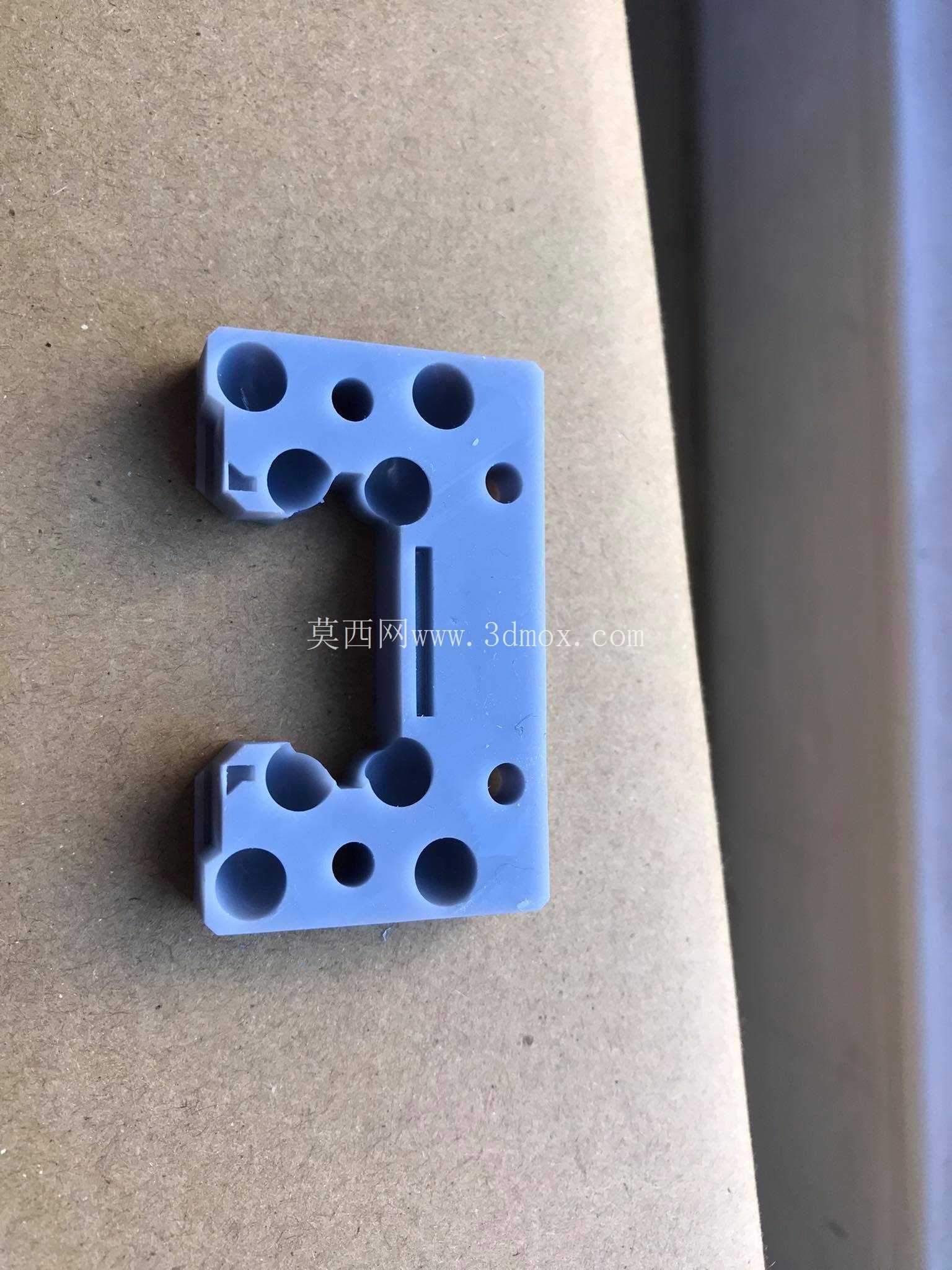

从实际使用场景来看，这类替换件主要适配日常运行负载在额定负载30%-60%的中轻载线性传动场景，比如桌面级3D打印机的运动轴、小型点胶设备的平移工作台、自动化检测设备的送料滑台，这类场景下导轨的运行速度通常不超过1m/s，冲击负载小，3D打印制作的替换件完全可以满足长期使用的强度要求。设计时特意把部件的壁厚做了均匀化处理，所有位置的壁厚差不超过1mm，不管是用PLA、PETG还是尼龙类耗材打印，都不会因为冷却收缩出现翘曲变形，打印时不需要额外添加支撑，只要把安装面贴紧打印平台，就能直接打印出符合尺寸要求的成品，后期只需要简单去除打印层纹，不需要做二次机加工就能直接装配使用。

在做尺寸校核的时候，特意把滚珠通道的位置做了0.1mm的余量预留，既不会因为通道过窄夹死滚珠，也不会因为通道过宽导致滚珠在循环过程中出现晃动，保证滑块在运行时的平顺性和原厂部件一致。部件上的小孔是润滑脂导流孔，和原滑块的注油通道完全对齐，日常维护时注油枪打入的润滑脂可以顺着这些小孔顺利进入滚珠循环通道，不会因为替换件的遮挡导致润滑不畅，延长整套导轨副的使用寿命。

很多一线设备维护人员在遇到这类小塑料部件损坏的时候，往往会因为找不到单独的替换配件，不得不整套更换导轨，不仅增加了备件成本，还会耽误设备的正常生产，这类精准复刻的替换部件，只需要根据实际损坏的部件做尺寸逆向，就能用很低的成本快速修复设备，不需要改动原有设备的任何安装结构，装配后不需要重新校准导轨的平行度，只要把损坏的旧部件取出，装入新的打印件，重新填入滚珠就能恢复设备的正常运行，对于小批量设备维护、非标设备改造来说，是性价比极高的解决方案。
