光固化3D打印机用铝制锁紧旋钮结构

　　在桌面级光固化3D打印设备的日常使用场景中，料槽与成型平台的锁紧操作是每次打印前后都需要重复进行的动作，传统设备原配的塑料旋钮在长期反复拧动、受力不均的工况下，很容易出现螺孔滑牙、旋钮本体开裂、握持处崩边的问题，尤其是在打印大尺寸模型、料槽内树脂重量较大时，塑料旋钮的锁紧力不足还可能导致料槽移位、漏液，直接造成打印失败甚至设备核心部件的损坏。这款铝制旋钮正是针对这类实际使用痛点开发的替换结构件，整体采用6061铝合金铣削成型，相比原厂塑料件的抗扭强度提升4倍以上，正常使用工况下不会出现受力开裂、螺孔滑丝的问题，金属材质的握持摩擦力也更稳定，戴丁腈手套操作时也不会出现打滑拧不动的情况。从结构设计逻辑来看，

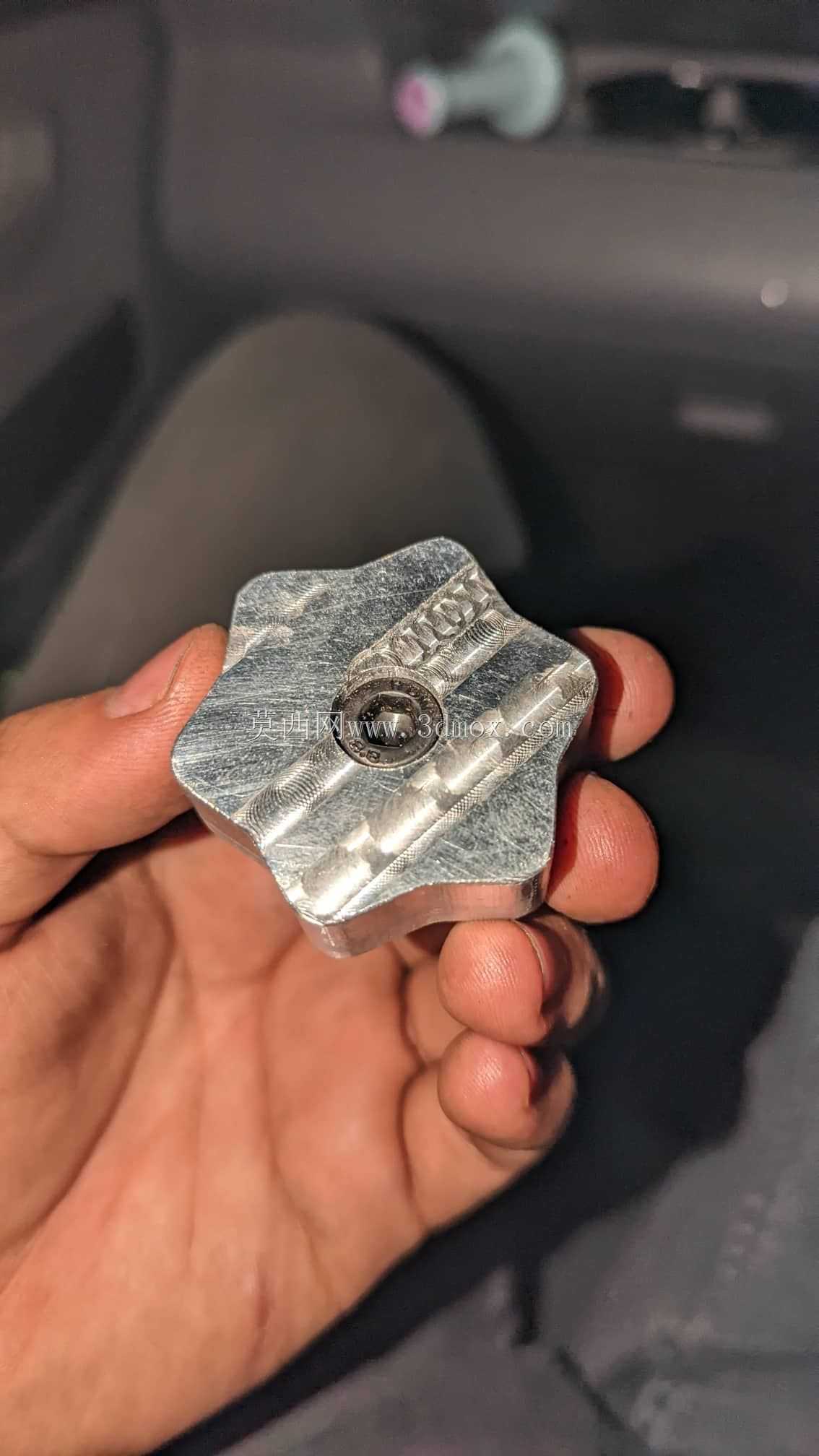

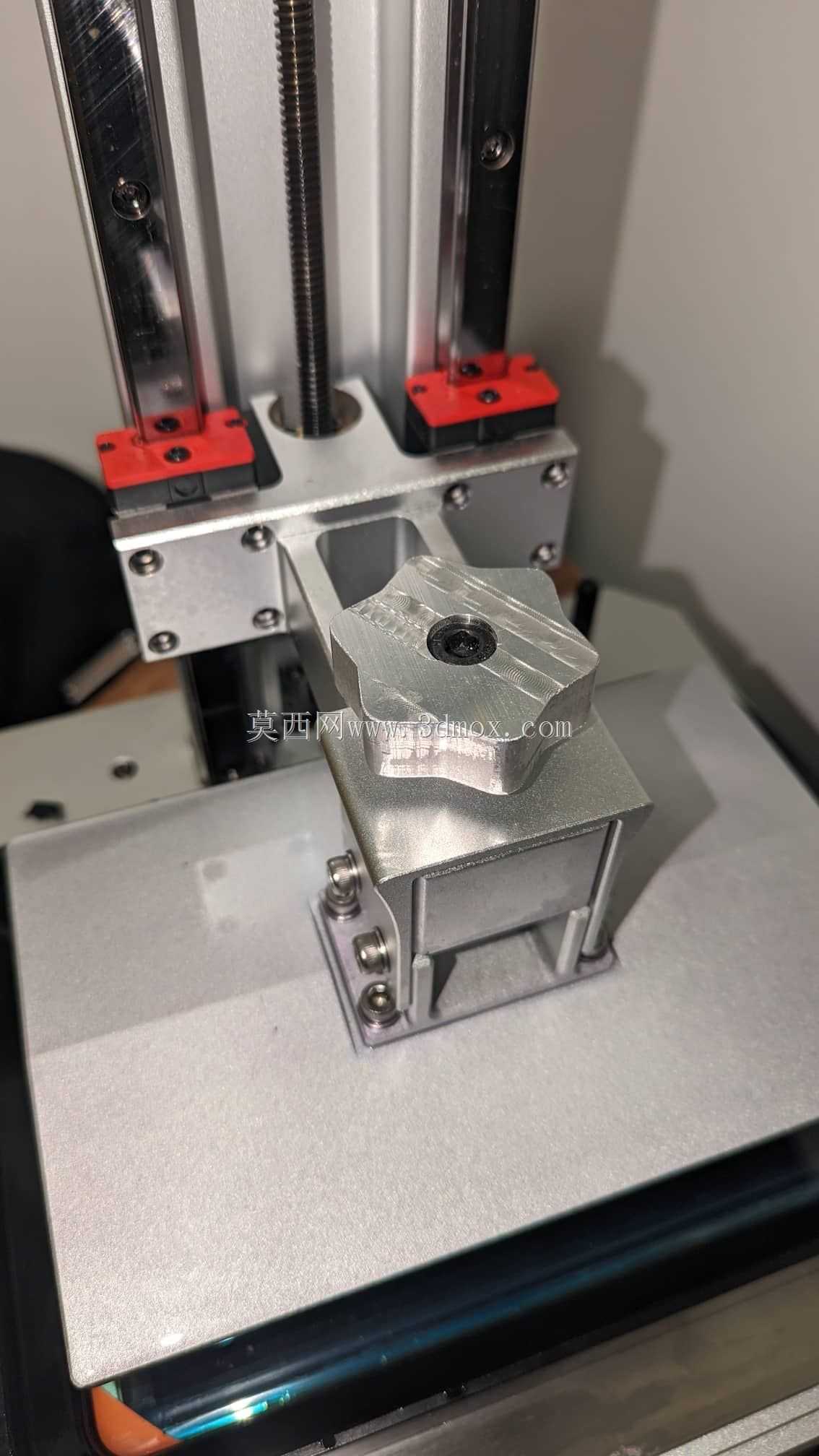

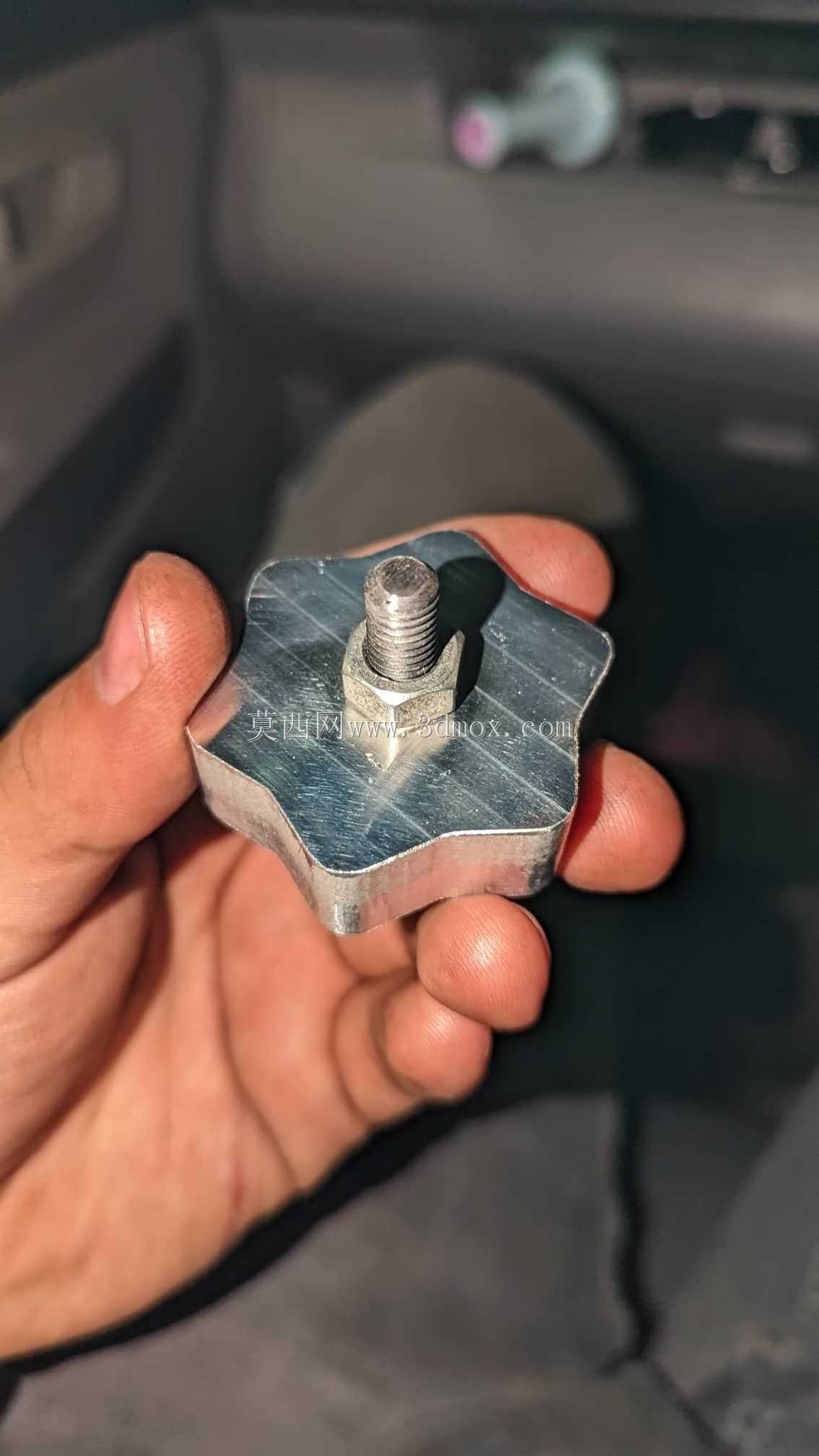

　　这款旋钮没有采用多余的装饰性造型，整体轮廓贴合人手握持施力的角度，边缘做了R1.5的倒角处理，避免拧动时锐边割手，旋钮顶面做了星形防滑纹路，不需要额外增加滚花工艺就能提供足够的旋转摩擦力，中心的嵌装螺母孔采用H7公差加工，能够紧密压装标准M5铜螺母，和设备原有的锁紧螺杆完全适配，不需要对设备原有结构做任何打孔、打磨类的改装，直接替换原有塑料旋钮即可完成安装。在安装边界的尺寸控制上，旋钮整体直径控制在42mm，厚度12mm，安装后突出设备安装面的高度仅10mm，不会和周边的Z轴导轨、线性模组滑块产生运动干涉，旋钮底部做了1mm深度的沉台，能够完全罩住锁紧螺杆的端部，避免螺杆突出部分刮蹭操作人员手部或者周边管线。实际装配测试中，

　　这款旋钮的锁紧扭矩可以达到1.2N·m，完全满足料槽锁紧所需的0.8N·m扭矩要求，同时不会因为扭矩过大导致料槽的亚克力面板被压裂，旋钮和设备安装面接触的一侧做了0.2mm深度的环形凹槽，可粘贴1mm厚的丁腈橡胶防滑垫，进一步增大锁紧时的摩擦力，同时避免金属旋钮直接接触设备的铝型材安装面，长期使用不会磨花设备表面的阳极氧化层。从加工可行性角度看，这款旋钮的所有结构特征都可以通过三轴CNC铣床一次装夹完成加工，不需要多面翻面加工，单个零件的加工时长控制在8分钟以内，适合小批量定制生产，零件的所有内角都做了R2的圆角处理，和常规立铣刀的加工半径匹配，不需要使用特殊刀具就能完成加工，表面可以做本色阳极氧化处理，既提升金属表面的耐腐蚀性，

　　也能和多数桌面级3D打印机的银色铝型材外观保持协调。在实际使用场景中，除了用于光固化3D打印机的料槽锁紧，这款旋钮的结构尺寸也可以通用于其他需要手动锁紧的设备部位，比如成型平台的固定旋钮、设备侧门的锁紧把手、耗材架的松紧调节件等，只要适配对应规格的内嵌螺母，就可以快速移植到其他手动调节的结构位置，相比塑料注塑件需要开模才能调整尺寸的特性，铝制铣削的旋钮可以根据不同设备的安装空间快速调整直径、厚度参数，不需要承担开模成本，非常适合设备改装、小批量定制设备的配件使用。在受力结构的优化上，旋钮的螺母嵌装孔周围做了2mm厚度的加强筋结构，将拧动时的受力均匀分散到整个旋钮本体上，避免应力集中在螺母孔周围导致的金属开裂，相比实心铝旋钮的重量降低了30%，同时保持了足够的结构强度，长期反复拧动也不会出现金属疲劳变形的问题。
