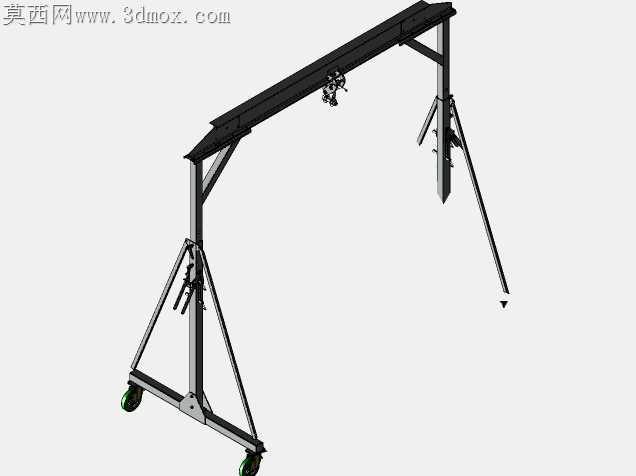

可调式2吨便携龙门起重吊架结构设计

现场零散重型部件吊装常受场地空间限制，固定行吊覆盖不到的边角区域、临时检修点位的2吨级重物移位，靠人工撬抬既存安全隐患，普通固定式龙门架又难以适配不同高度的作业需求，这款可调便携龙门的结构设计刚好戳中这类场景的痛点。横梁与立柱的连接位做了多档位销孔配合，不用额外焊接调整件，拔插定位销就能快速切换起升高度，孔位公差控制在0.2毫米以内，既保证插拔顺畅不卡滞，又能避免承重时销体受剪出现旷量，立柱底部的支撑脚做了外翻加宽处理，接触地面的面积比常规直腿结构大40%，不用打膨胀螺栓固定，在硬化平整的车间地面就能承受额定载荷，不会出现侧翻力矩超标问题。横梁的截面选型没有盲目追求厚重型材，而是根据2吨额定载荷下的弯矩分布做了变厚度补强，中间受力最大的区段贴焊了加强筋板，两端靠近立柱连接位的区域适当减薄型材壁厚，整套架体拆分后单个部件重量不超过40公斤，两个作业人员就能完成搬运组装，不用借助额外起重设备搭建设施。立柱的可调套管之间做了防坠卡槽，就算定位销意外脱出，内管也不会直接滑落砸伤作业人员，卡槽的咬合深度经过反复验算，能在额定载荷下承受三倍以上的冲击载荷，不会出现脱扣失效。吊点滑动座和横梁之间加装了尼龙耐磨衬垫，横向移动吊点时不会刮伤横梁表面的防锈涂层，滑动阻力也比金属直接接触降低六成，手动就能轻松推移吊点对位重物重心，不用额外撬动调整重物位置。整套结构没有复杂的传动部件，所有连接位都是销接或螺栓紧固，日常维护只需要定期检查销体磨损情况，不用做复杂的润滑保养，在临时设备检修、仓库零散重物码放、小型加工件转序这类场景里，能省去大量搭拆固定起重设施的时间，适配不同高度的货车装卸、设备安装对位需求，架体表面的喷塑层做了耐磨耐冲击处理，搬运过程中磕碰不容易掉漆生锈，户外临时作业也能适应短时间的阴雨天气，不会因为表层锈蚀影响结构强度。
