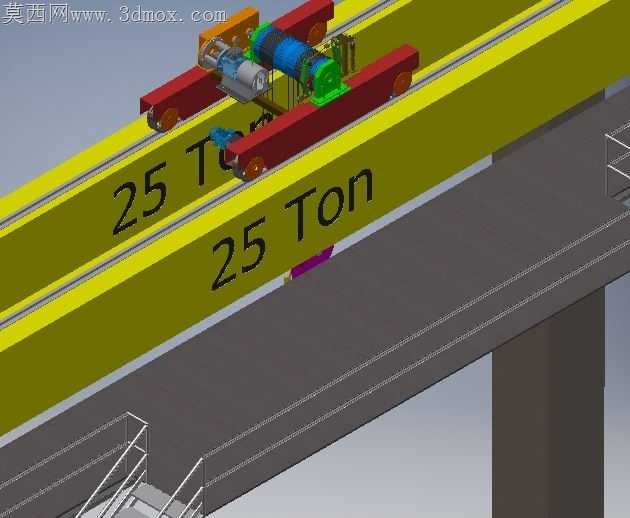

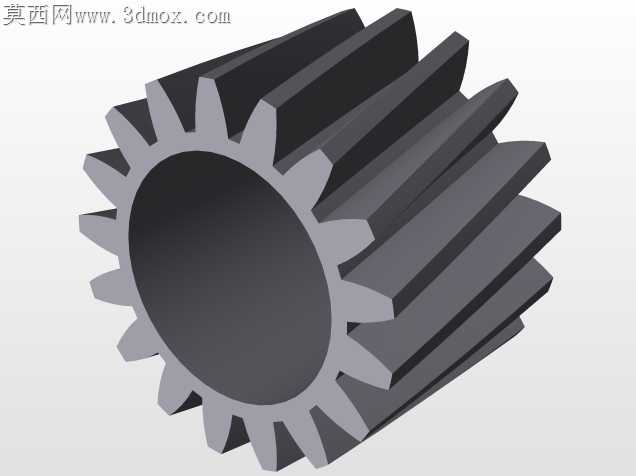

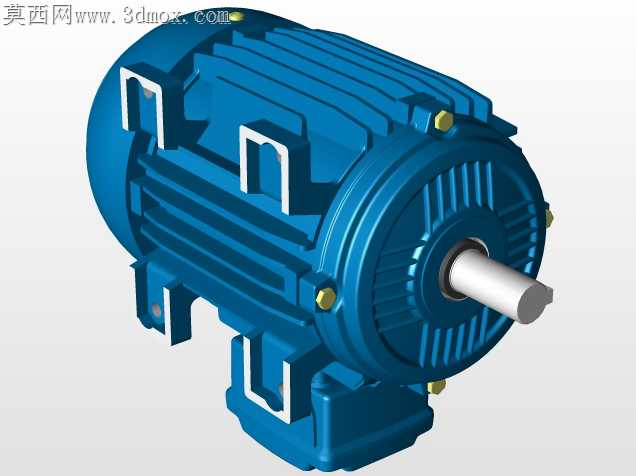

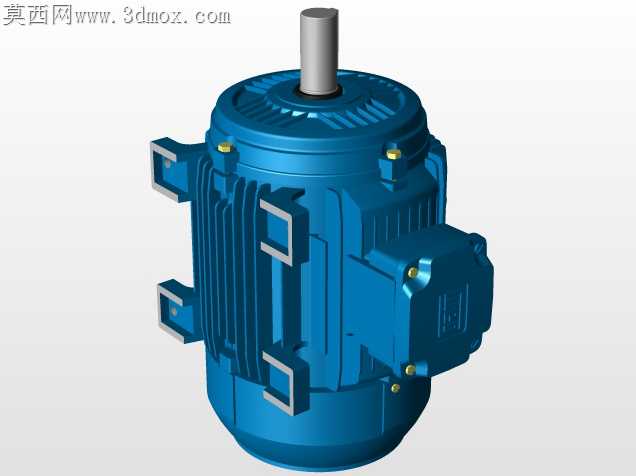

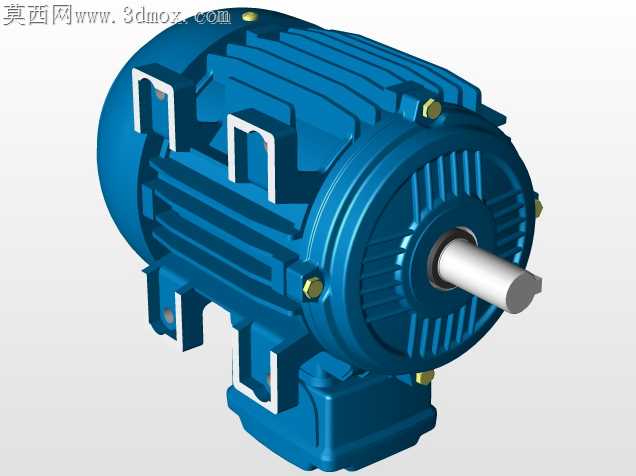

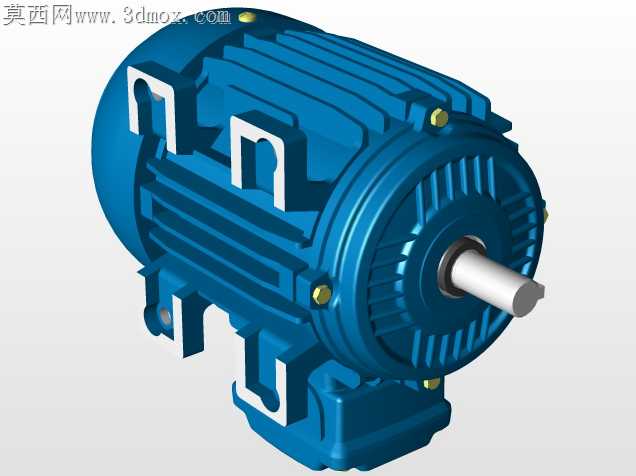

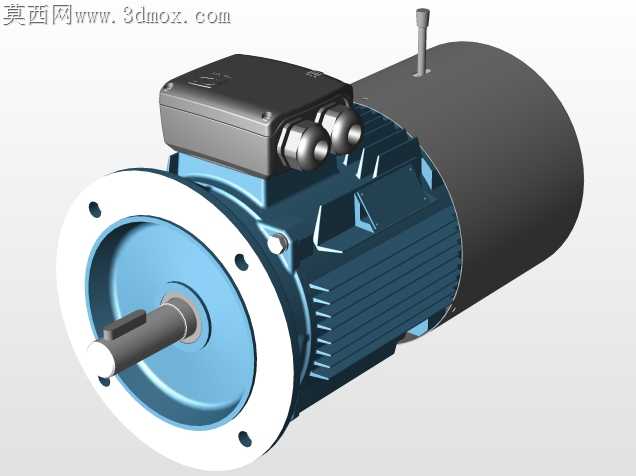

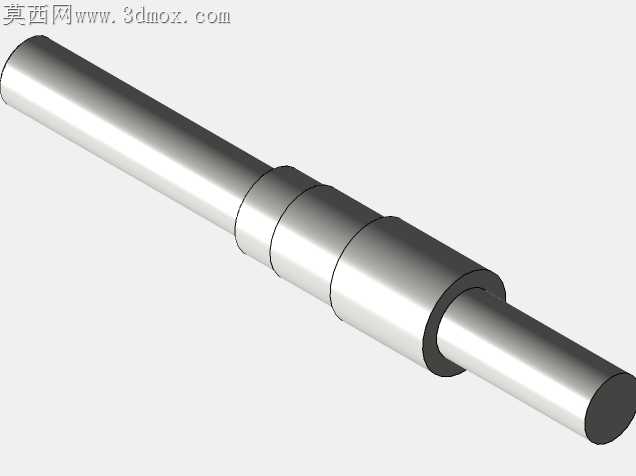

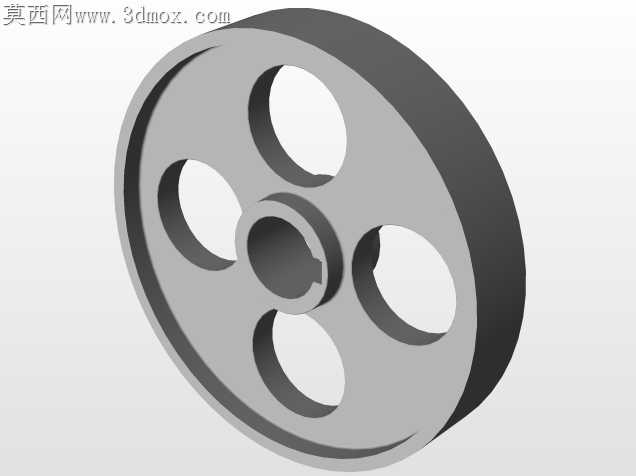

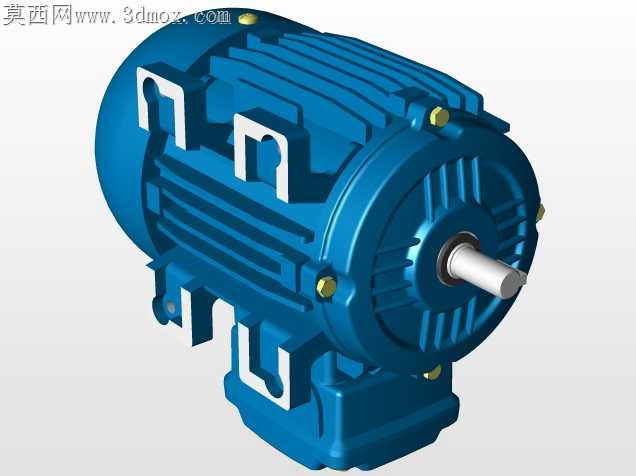

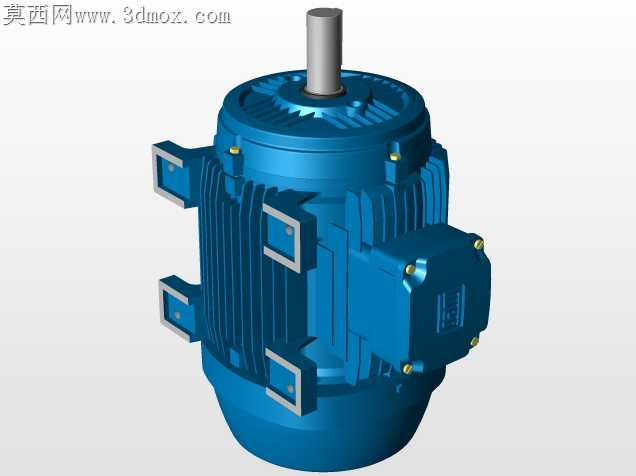

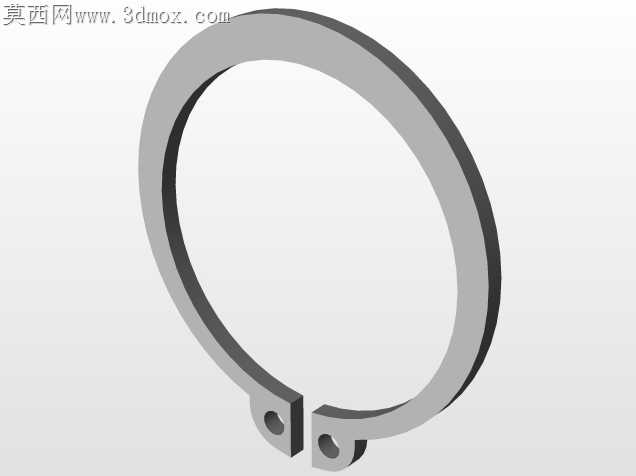

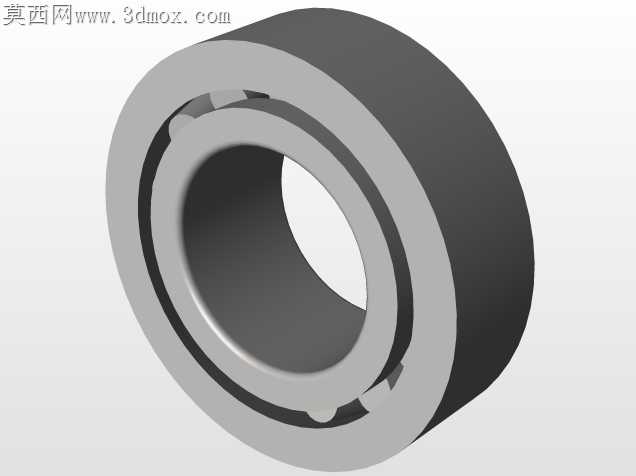

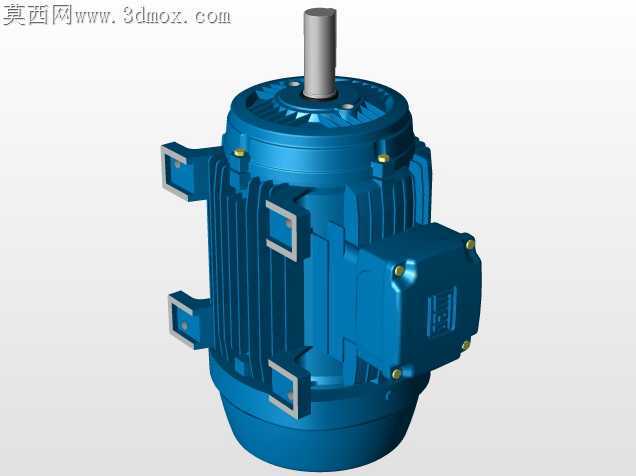

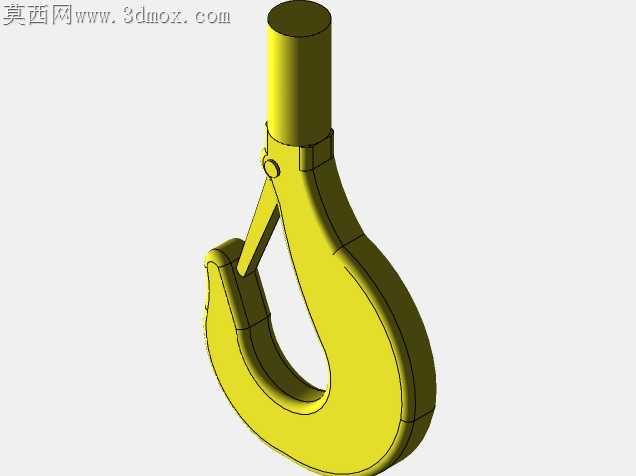

25吨级双轨桥式起重主梁结构设计

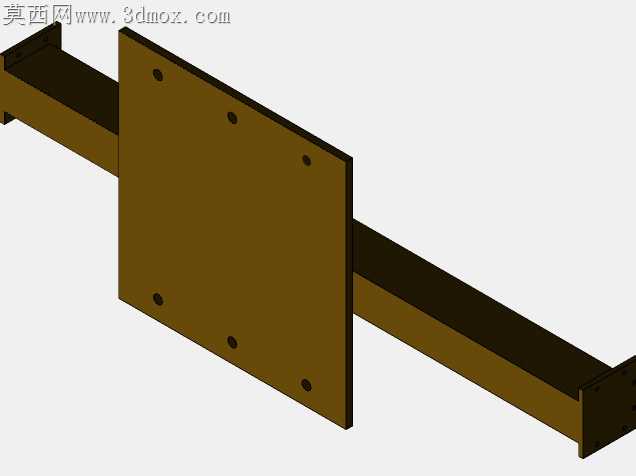

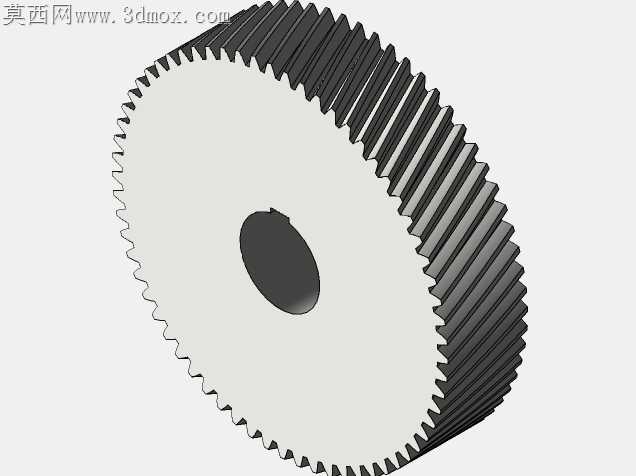

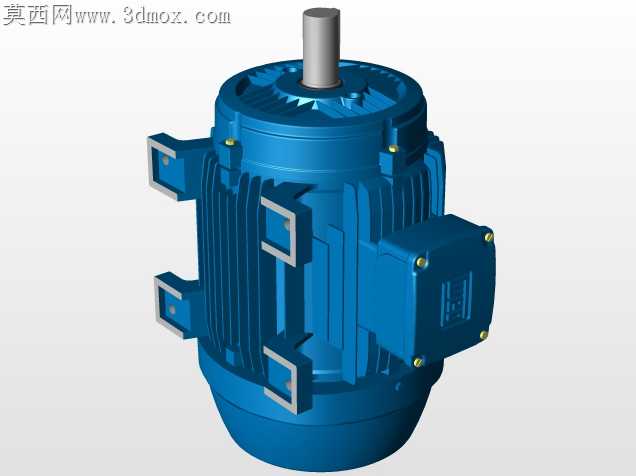

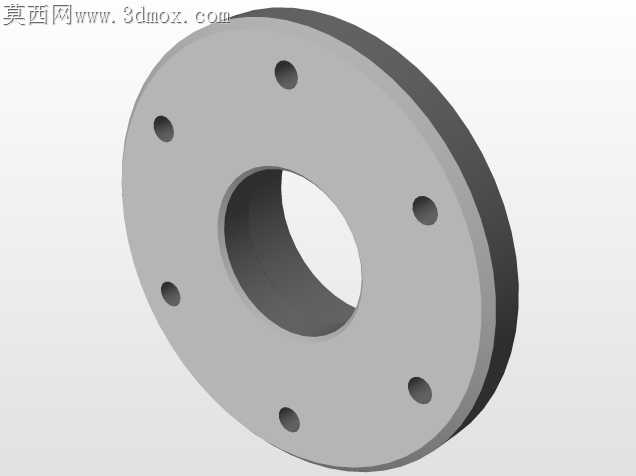

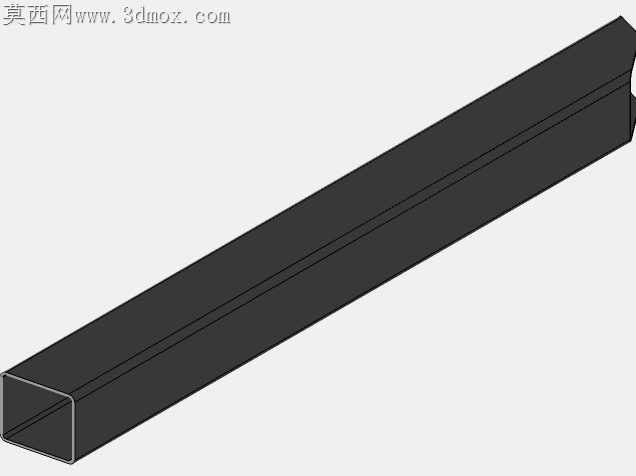

车间现场25吨级桥式起重机的主梁长期承受交变重载，早年投产的老款主梁常出现腹板局部失稳、轨道对接处啃轨的问题，根源就在箱型梁截面的惯性矩分配不合理，轨道安装基面的平面度公差留设没有匹配焊接变形的收缩量。这款双轨主梁的截面设计把上翼缘板厚度比下翼缘加厚了2mm，对应小车轮压长期作用在上翼缘的局部压应力，不用额外加焊过多的加强筋就能避免局部压溃，减少了焊接工作量的同时，也降低了焊接残余应力集中的风险。腹板和翼缘的焊接坡口采用了不对称钝边设计，内侧钝边比外侧大1.5mm，适配车间埋弧自动焊的熔深参数，焊后不用清根就能保证全熔透，单侧焊接完成后翼缘板的角变形量控制在千分之一以内，后续火焰矫正的工作量能减少六成以上。主梁两端的端梁连接法兰面，没有采用常见的整面铣平工艺，而是在螺栓孔周边做了凸台加工，既保证了连接面的接触刚度，又减少了大面积铣削的加工时长，法兰螺栓孔的位置度公差严格控制在0.2mm以内，现场安装时不用铰孔就能顺利穿装高强螺栓，避免了现场扩孔破坏螺栓镀层、降低连接强度的隐患。主梁上的双轨安装基面预留了1.2/1000的上拱度，这个数值不是照搬通用手册的经验值，是结合25吨额定载荷下主梁的下挠仿真结果反推的，满载时主梁下挠量刚好抵消预拱，轨道保持水平状态，小车运行不会出现爬坡、溜车的问题。轨道压板的安装孔做了长圆孔设计，适配轨道温度变化产生的伸缩量，不会因为季节温差导致轨道变形卡滞。腹板上预留的检修人孔边缘做了卷边加强，不用额外焊接加强圈就能保证人孔周边的应力分布均匀，避免长期交变载荷下出现疲劳裂纹。整个主梁的重量比同载荷等级的常规设计轻了近8%，但静刚度、动刚度都满足重载车间的使用要求，加工过程中没有特殊工艺要求，常规的结构件车间就能完成下料、焊接、机加工全流程，不用添置专用工装，落地适配性很强。
