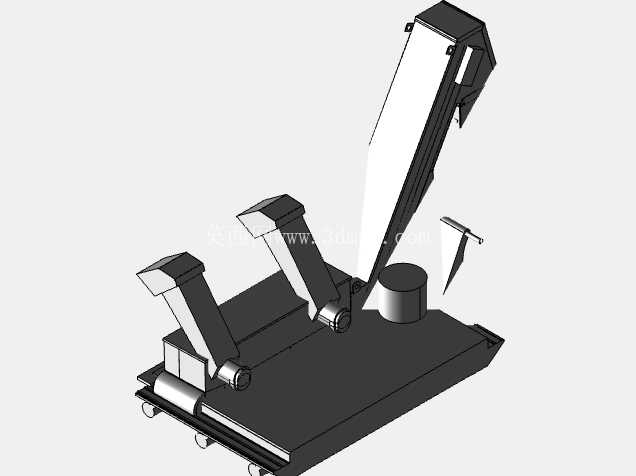

冲压线废料输送排屑链式装置

在汽车覆盖件冲压生产线、大型钣金加工车间的工位布局中，切屑与冲压边角料的及时排出是维持连续生产、避免模具压损、保障作业面整洁的核心环节，这套链式废料输送排屑装置，正是针对这类生产场景开发的工位级物料输送单元。从结构选型逻辑来看，该系列排屑装置按结构强度与适配场景划分为三类构型，紧凑型构型针对小型单机冲压设备、小型机加工工位设计，整体占地尺寸紧凑，主机底座安装孔位适配常见小型开式压力机的落料口位置，无需对原有设备基座做大规模改造即可完成对接安装，排屑倾斜段的抬升角度经过优化，在有限的安装空间内即可实现足够的出料高度，可直接将废料排入工位旁的废料收集箱内，无需额外增设中转接料结构。大中型构型则针对多工位连续冲压线、大型龙门加工集群的长距离废料输送需求设计，整体机架采用加厚钢板折弯焊接成型，链板传动部位的支撑轴座做了加强筋补强，可承受长距离满载运行下的交变载荷，不会出现长期运行后机架变形、链板跑偏的问题，排屑速度覆盖宽范围区间，可根据前端设备的产屑速率灵活调整输送速度，匹配不同节拍的生产节奏，不会出现废料堆积溢出或者空转能耗过高的问题。在功能适配性上，该装置的有效排屑宽度做了多规格的梯度设计，可根据不同工位的落料口宽度、单位时间产屑量选择对应宽度的机型，不受切屑材质限制，不管是钢质冲压边角料、铸铁切屑、铜铝有色金属切屑，还是非金属材料的加工碎屑，都可以通过链板平稳输送，不会出现卡屑、碎屑散落的问题。链板本身采用高强度钢板或者不锈钢板冲压成型，板面做了耐磨强化处理，抗拉强度高，可承受尖锐金属边角料的长期刮擦，使用寿命远高于普通皮带式排屑装置，针对不同切割、冲压设备的落料位置差异，该装置的倾斜段角度、水平段长度、出料口方向都可以根据现场安装边界做适配调整，不需要重新设计整体机架结构，可快速匹配不同工位的安装需求。从安装边界来看，装置底部设置了可调式支撑脚座，可根据现场地面的平整度调整整机水平度，对接设备落料口的部位设置了导料溜板，可将落料口落下的废料全部导送至链板工作面，避免废料从衔接缝隙掉落至设备底部，传动单元采用外置式安装布局，日常维护时不需要拆解整机机架即可完成链条张紧度调整、易损件更换等操作，降低了产线运维的工作量。在实际产线运行中，这类链式排屑装置可直接嵌入冲压设备的基座下方，与生产线的废料收集系统联动，当冲压设备启动运行时排屑装置同步启动，将冲压产生的边角料持续输送至线边的废料集中收集点，不需要人工定期清理工位下方的废料堆，既避免了尖锐边角料划伤作业人员的安全隐患，也减少了停机清理废料的辅助时间，有效提升了整线的生产稼动率。针对湿式加工场景，该装置的链板间隙可做特殊密封设计，可同步输送带切削液的切屑，在输送过程中可将切削液通过链板间隙回流至设备的切削液收集槽，实现切屑与切削液的初步分离，降低切削液的损耗。
