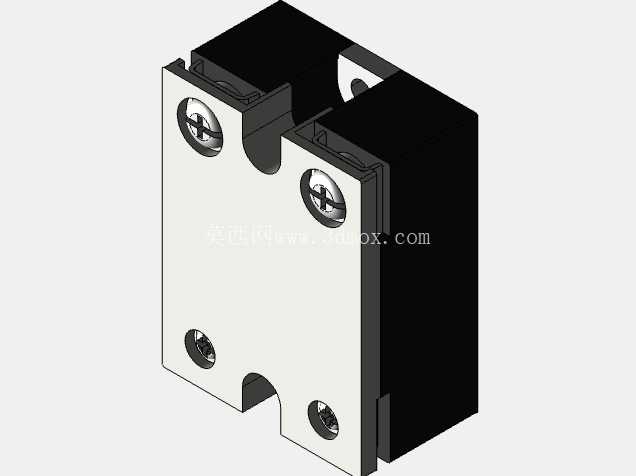

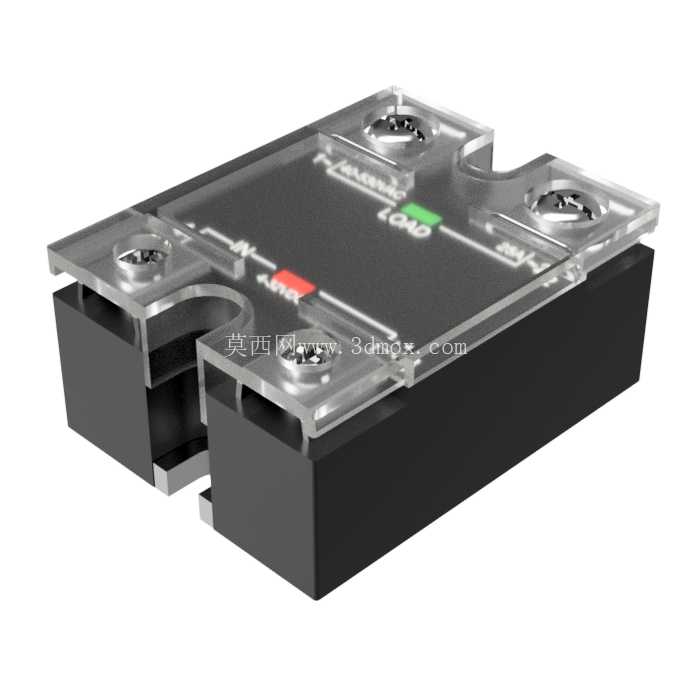

在工业自动化控制回路搭建、加热设备温控系统、电力通断控制场景中,固态继电器是替代传统电磁继电器实现无触点通断的核心元件,这款单相直流控交流固态继电器的三维数模,完整还原了产品从外部封装到内部安装结构的全部细节,可直接用于电气柜布局设计、设备BOM选型校核、装配干涉验证等工程环节。从实际使用场景来看,这类固态继电器常被应用在注塑机温控回路、包装机加热模块控制、自动化生产线信号通断、光伏系统直流侧切换等场景,相比传统电磁继电器,它没有机械触点磨损问题,开关速度可达微秒级,工作过程无电弧、无噪音,适配频繁通断的控制需求,同时自带的输入输出光电隔离设计,能有效避免强电侧干扰串入控制回路,保护PLC、温控表等前端控制元件。从结构设计思路上看,这款产品采用底板加外壳的分体式装配结构,底部为黑色导热绝缘基座,既作为整个器件的结构支撑,也承担热量传导的作用——固态继电器工作时可控硅芯片会产生持续热损耗,基座平面度直接决定和散热器的贴合效率,建模时严格还原了基座底部的平面公差要求,安装孔位的同轴度、孔距尺寸完全匹配行业通用安装规范,可直接适配标准铝型材散热器的安装孔位,不需要额外做转接板设计。上部的透明PC上盖采用卡扣加定位柱的方式和基座连接,既可以直观看到内部的状态指示灯,也能在生产装配时快速完成扣合,减少螺丝使用量提升装配效率;上盖表面丝印的LOAD、输入输出极性标识、红绿状态指示灯位置都在模型中做了精准还原,其中红色指示灯对应输入控制信号接通状态,绿色指示灯对应主回路导通状态,方便现场运维人员快速排查故障。主回路的两个大电流接线端子采用M4螺丝压接结构,端子材质为镀锡铜,建模时还原了端子的压线空间、螺丝沉头深度,可适配2.5-6平方毫米的多股铜芯线接入,满足10-40A额定电流下的载流要求;控制侧的两个小接线端子同样采用螺丝压接结构,适配0.5-1.5平方毫米的控制信号线,端子间距符合电气安全爬电距离要求,避免强电和弱电端子之间出现打火风险。从安装边界尺寸来看,这款固态继电器的整体长宽高尺寸为58mm*45mm*23mm,两个主回路安装孔的中心距为48mm,安装时需要预留至少10mm的上部接线空间,底部和散热器之间需要涂抹0.1-0.2mm厚的导热硅脂,填充接触面的微观空隙降低热阻;如果是多只继电器并排安装,相邻器件之间需要预留至少15mm的间距,避免热量堆积导致器件过热降额。在三维建模过程中,所有配合面都做了公差适配设计,比如上盖和基座的卡扣配合预留了0.1mm的装配间隙,接线端子和基座的嵌装槽预留了0.05mm的过盈量,既保证生产时可以顺利装配,也不会出现配合松动的问题;内部的可控硅芯片、触发电路板、光电耦合器的位置都按照实际产品的排布做了还原,可用于热仿真分析时的热源位置定位,帮助工程师评估不同负载下的散热器选型是否合理。对于电气设计工程师来说,这个数模可以直接导入电气柜装配模型,提前核对接线空间、安装位置是否和周边的断路器、接触器、线槽等部件存在干涉,避免实际装配时出现器件装不上、接线操作空间不足的问题;对于结构工程师来说,模型上的所有安装尺寸、外形轮廓都和实物一致,可以直接用于设备面板开孔、散热器安装位设计,不需要再手动测绘实物尺寸,大幅缩短设计周期。需要注意的是,这类固态继电器属于发热器件,设计安装位时不能紧贴塑料线槽、热敏感器件布置,必须保证散热器周边有足够的空气对流空间,如果是密闭柜体安装,还需要对应核算柜内散热风量,避免长期高温工作缩短器件使用寿命。
- 全部评论(0)
- 模板大小: 7.12 MB
- 售价:5金币
- 下载次数: 33
- 系统要求: STEP / IGES,Rendering,Wavefront OBJ,OBJ,STL
- 软件分类: 继电器
