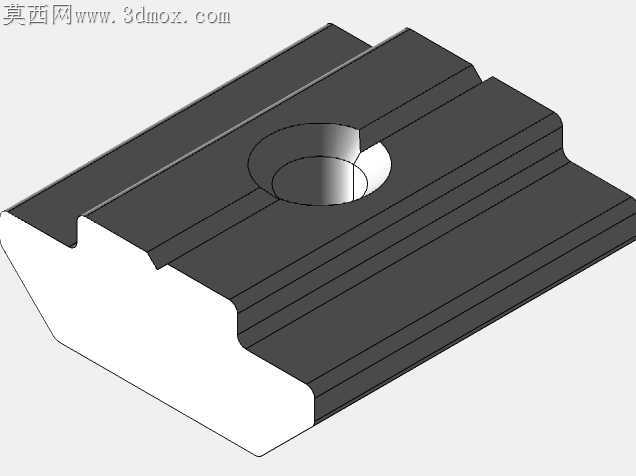

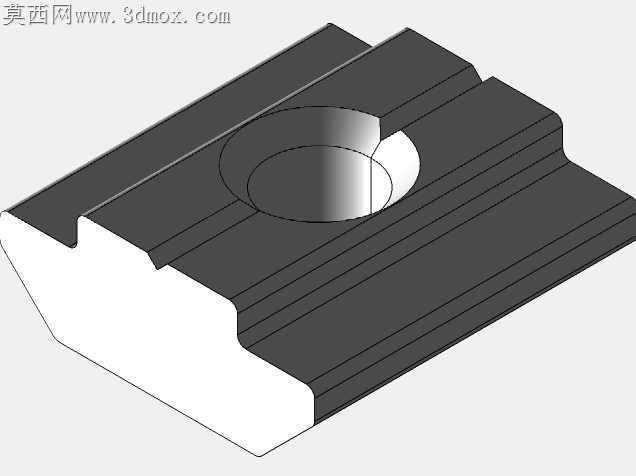

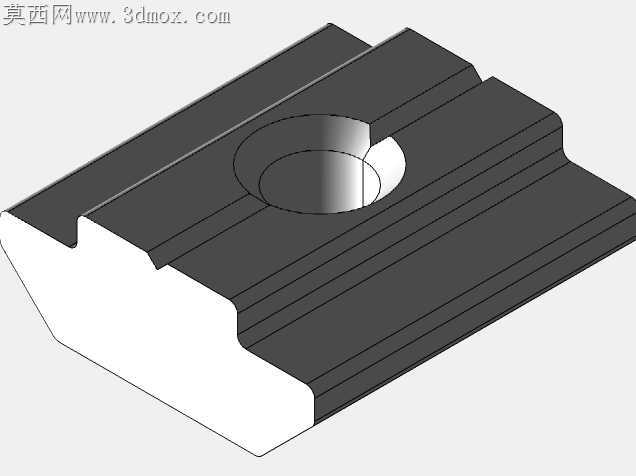

2020与3030铝型材配套滑块T形螺母

铝型材框架装配现场最常碰到的糟心问题，莫过于T型螺母在型材槽内卡滞偏斜，拧紧紧固件时螺母跟着打转，半装完的框架拆了重装既耽误工时，还容易刮花型材表面氧化层。这套适配2020、3030系列铝型材槽的滑块T形螺母，从加工适配维度做了全环节的细节打磨，完全避开常规T型螺母的装配通病。螺母的滑块导向段做了单边0.12mm的公差收窄，刚好匹配欧标铝型材槽6mm的内宽尺寸，推入槽道时不会出现左右晃荡的间隙，顺着槽道滑动全程保持螺纹孔与型材安装面垂直，不会出现常规螺母歪卡后需要用螺丝刀拨正的麻烦。螺纹孔分别做了M4和M5两种常用规格，螺纹入口处做了45度倒角导向，拧入螺丝时不用刻意对准孔位，螺丝头顺着倒角就能顺利旋入，不会出现首牙错扣磨坏螺纹的问题。滑块与T型卡台的过渡圆角特意匹配铝型材槽内的R角，卡入槽道后卡台完全贴住型材槽的内支撑面，拧紧螺丝时受力均匀分散，不会因为局部应力集中刮伤型材槽的内壁，反复拆装也不会在槽内留下不可逆的压痕。螺母的棱边全部做了0.2mm的倒钝处理，没有尖锐的切削毛刺，手工装配时不会划伤手指，推入槽道时也不会刮掉型材槽内的氧化层碎屑，避免碎屑卡在槽道里影响后续其他配件的滑动顺畅度。针对铝型材框架常碰到的震动工况，螺母滑块的底面做了细微的滚花纹路，螺丝拧紧后滚花咬入型材槽的表面，不会因为设备运行的持续震动出现螺母移位、连接松脱的问题，不用额外加装防松垫片就能满足常规工业机架的连接强度要求。两种规格的螺母外形尺寸分别对应20、30系列型材的槽深，不会出现螺母突出槽道或者卡入过深拧不到位的问题，不管是做设备护罩机架、流水线工作台还是小型自动化设备支架，都能直接推入槽道快速定位，装配效率比普通T型螺母提升近四成，也不会出现后期维护拆件时螺母掉进型材腔体内难以取出的问题。
