福特全顺车型露营改装外接电源接口结构

这款外接电源接口结构，主要面向福特全顺2014与2019款车型的改装场景，适配露营车改造、货运车辆附加供电需求两类核心使用场景。在户外露营场景下，车辆停靠营地后可通过该接口快速接入市电，为车内的车载冰箱、照明系统、小型烹饪电器、便携电子设备提供稳定的220V交流供电，无需持续启动车辆怠速取电，既降低燃油消耗也减少怠速噪音对露营体验的影响；在货运作业场景中，该接口可为随车搭载的便携电动工具、温控货箱的辅助供电模块、车载监控补能设备提供外接取电通道，适配物流中转、户外作业时的临时供电需求。

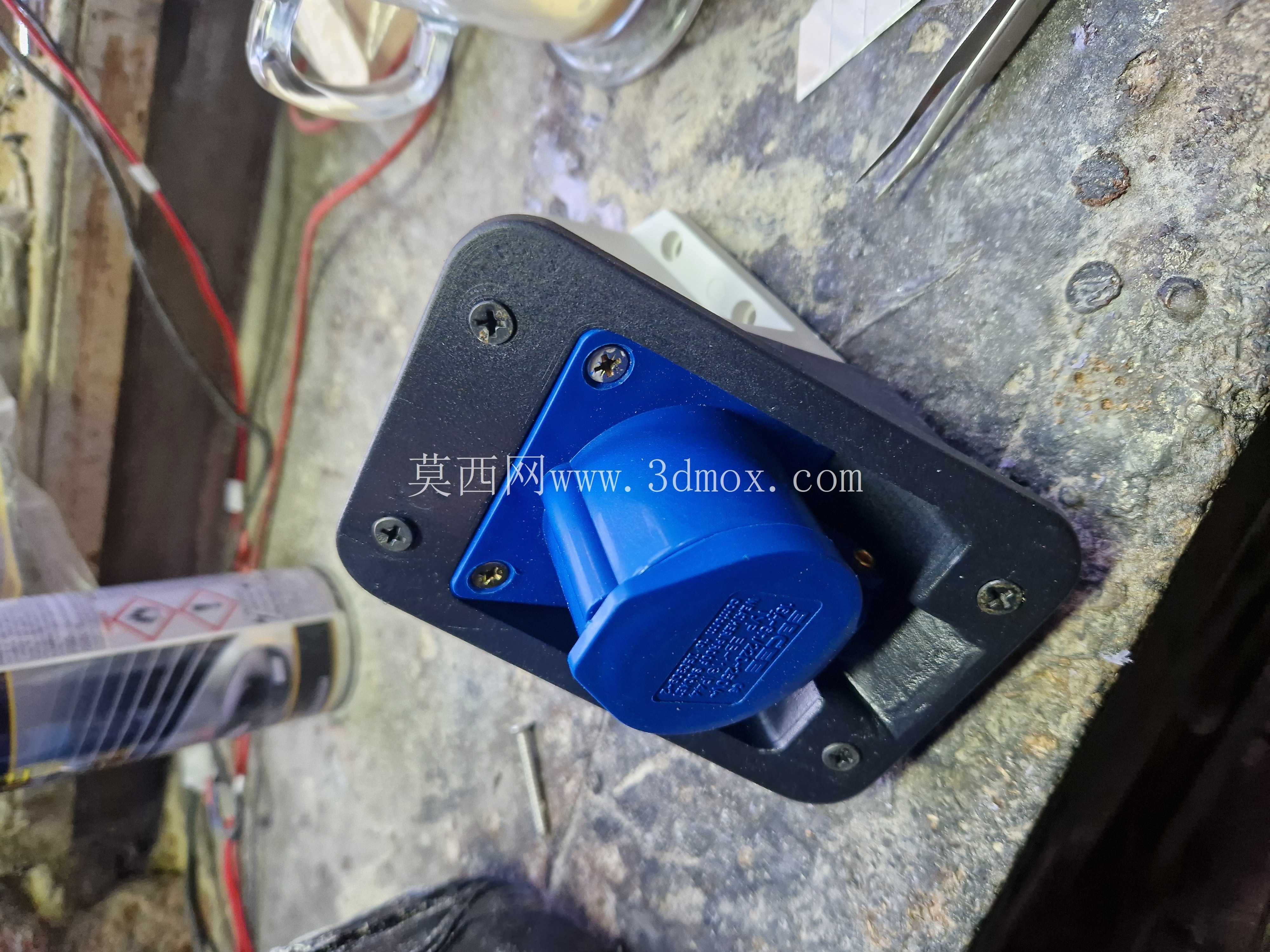

从功能特性来看，该接口采用带翻盖的防水结构设计，蓝色绝缘主体搭配黑色密封安装底座，翻盖在未插电状态下可完全覆盖插电端口，阻挡行车过程中泥水、灰尘、路面积水溅入接口内部，避免电路短路、触点氧化的问题，接口的金属接触件采用弹性卡紧结构，插头插入后可形成稳定的机械锁止，避免车辆行驶振动导致插头松脱断电。安装底座的边缘带有一体化的密封胶条槽位，安装时配合橡胶密封垫可实现与车身钣金安装面的紧密贴合，即使高压洗车、暴雨天气行驶也不会出现渗水进入车内的情况。

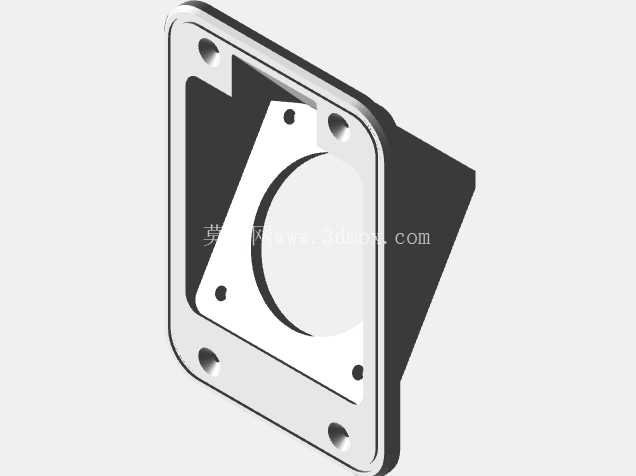

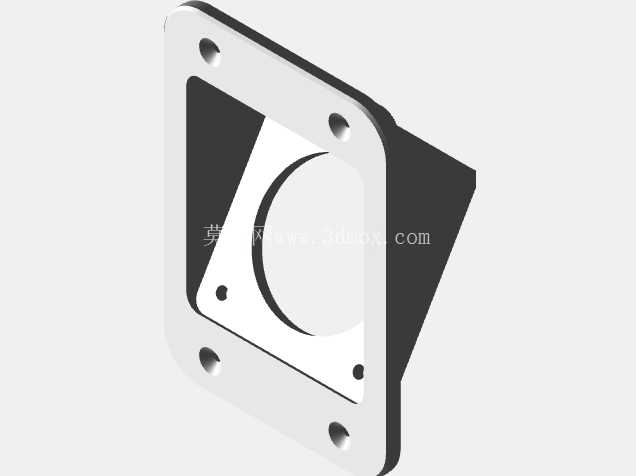

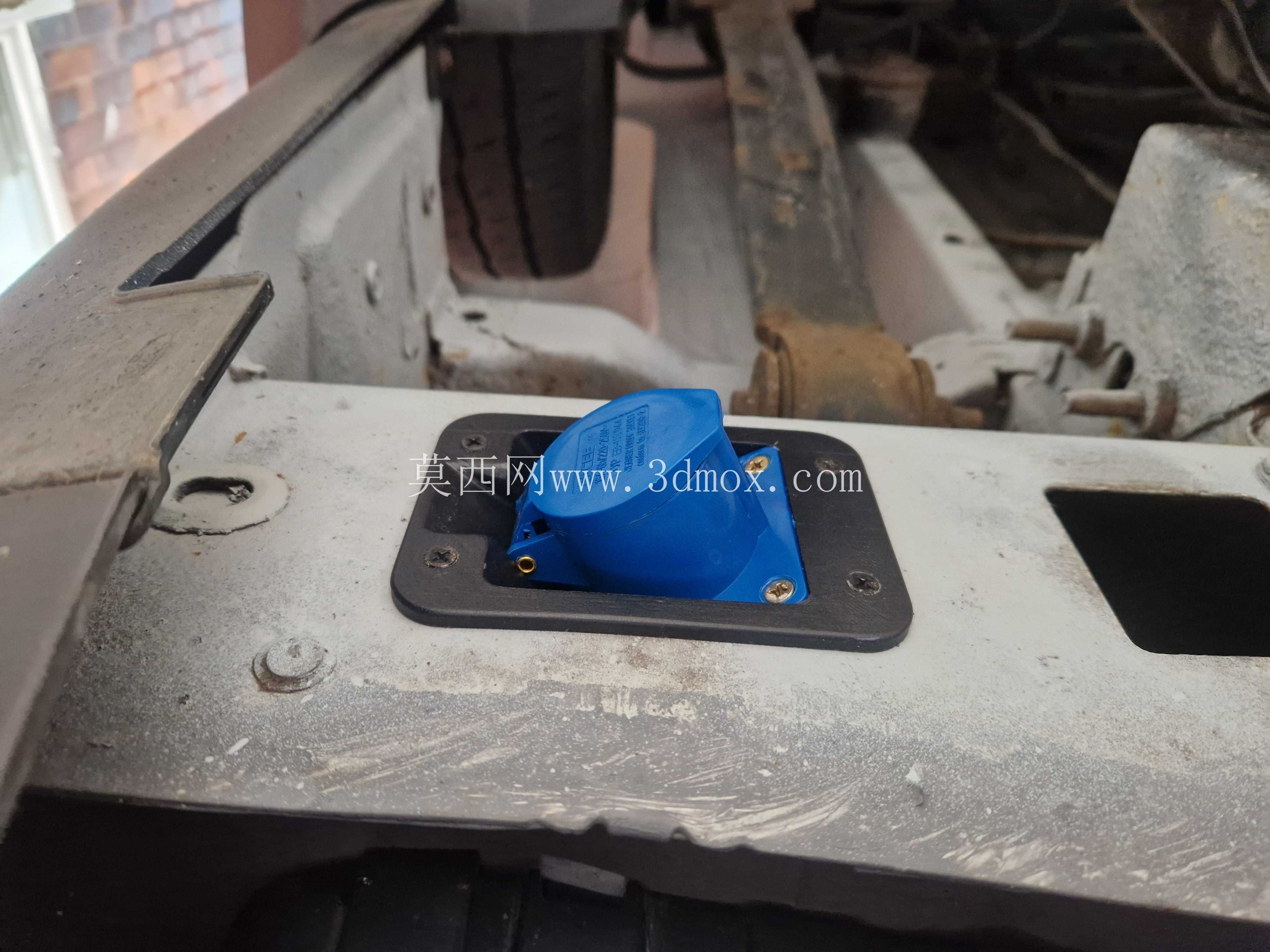

设计过程中优先考虑了原车钣金的安装适配性，没有采用破坏原车结构的大面积切割方案，而是选取车身侧围下方原有预留的平整安装位，安装底座的四个固定孔位对应钣金上的加强筋平整区域，采用M5规格的自攻螺丝配合防松垫片进行固定，无需额外焊接支架，普通改装人员使用常规手电钻、螺丝刀即可完成安装作业。接口的接线端预留了足够的车内走线空间，接线端子采用防呆设计，火线、零线、地线的接入口带有明确的标识，避免改装时接错线序引发用电安全问题，接口内部还集成了过流保护弹片，当接入负载超过额定功率时会自动断开接触，保护车辆电路与外接用电设备。

外形尺寸方面，接口整体外露部分高度为42mm，不会超出车身侧围的下沿轮廓，避免车辆通过非铺装路面、陡坡时凸起的接口被路面障碍物刮蹭损坏；安装底座的长宽尺寸为120mm*80mm，对应的车身开孔尺寸为95mm*60mm，开孔边缘距离原车钣金的弯折加强边最小距离为15mm，保留了足够的钣金结构强度，不会因为开孔导致车身局部刚度下降。安装边界上，接口内侧距离车内内饰板的间隙预留了25mm，足够容纳接线端子与防水护套，不会出现安装后内饰板被顶起、合缝不严的问题；接口的翻盖开启角度可达120度，插电时翻盖不会遮挡插头插拔空间，即使戴着手套也能顺利完成插头的插取操作。

从实际使用的可靠性角度出发，接口的绝缘主体采用耐候性PC材质，可在-30℃到60℃的环境温度下正常工作，适配北方冬季严寒、南方夏季暴晒的不同使用环境，不会因为长期紫外线照射出现材质脆化、开裂的问题；金属导电部件采用镀锡铜材质，导电性能稳定且抗氧化能力强，长期使用也不会出现接触电阻过大导致的接口发热问题。底座的固定孔位带有下沉式设计，螺丝安装后螺丝头完全没入底座平面，不会突出表面刮蹭外接电源线的绝缘层，也避免了螺丝长期暴露在外出现锈蚀难以拆卸的问题。

在改装适配性上，该结构除了适配福特全顺的指定年款车型，也可通过调整安装孔位的方式适配其他同类型厢式货车、轻型客车的侧围安装，只要车身安装位的钣金厚度在0.8mm到1.5mm之间，都可以通过加装过渡垫片的方式完成固定，不需要重新开模制作底座，大幅降低了同类车型改装的开模成本。接口的额定负载为16A，可满足总功率3500W以内的用电设备使用，覆盖了绝大多数露营场景、货运作业场景的临时供电需求，不需要额外加装外接功率扩展模块。
