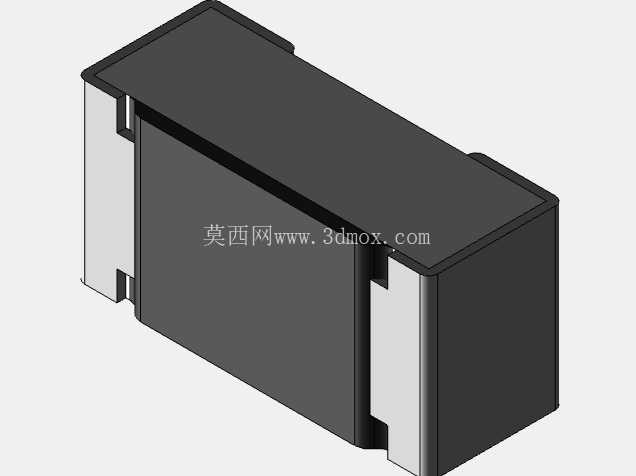

多规格通用贴片电阻三维结构模型

在消费电子、汽车电子、工业控制板卡的SMT产线设计环节，贴片电阻是板级电路里用量最大的无源器件之一，从手持便携设备的电源管理回路，到车载ECU的信号采样链路，再到工业PLC的输入输出端口防护，不同封装尺寸的贴片电阻承担着分压、限流、阻抗匹配、信号调理等核心作用，其三维模型的精准度直接影响PCB布局阶段的干涉检查、钢网开孔设计、回流焊工艺仿真的可靠性。

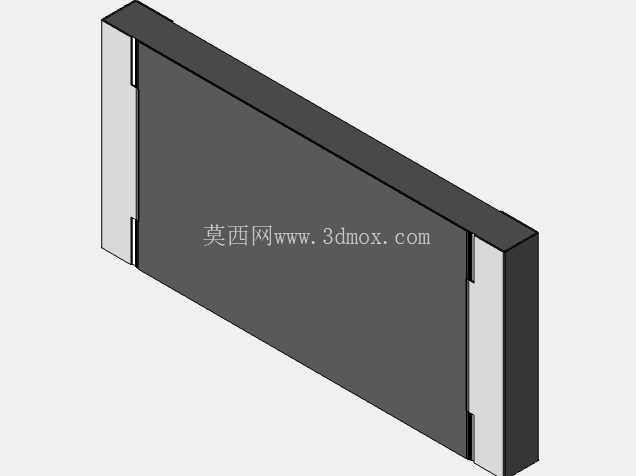

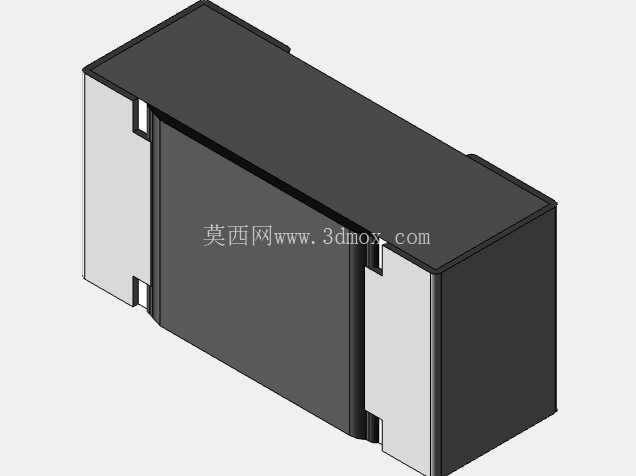

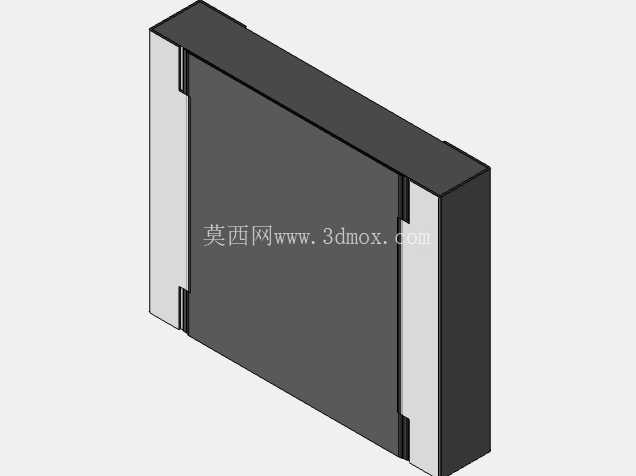

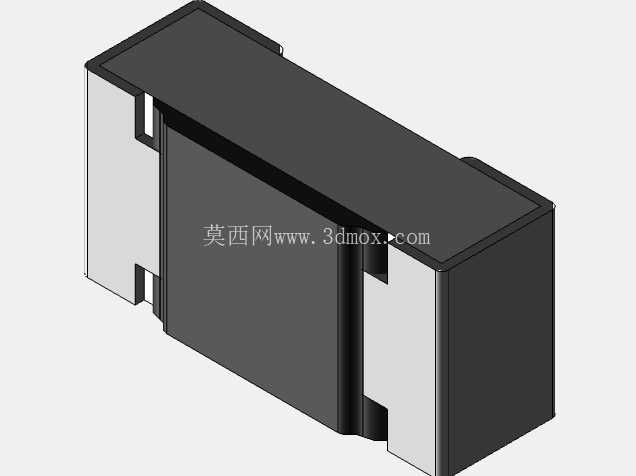

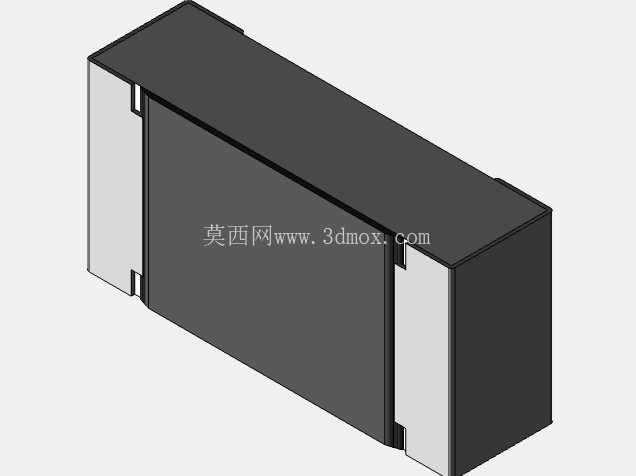

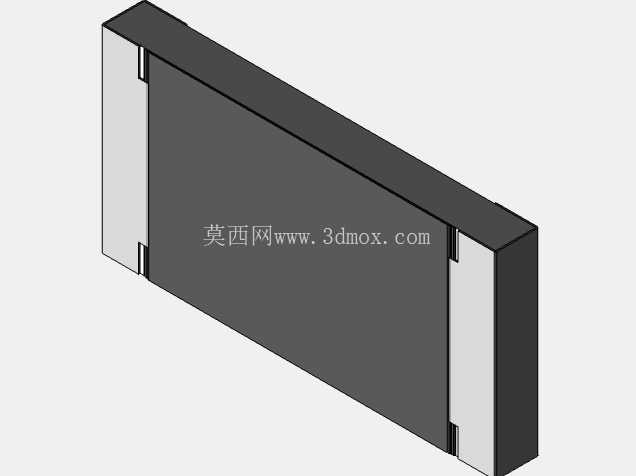

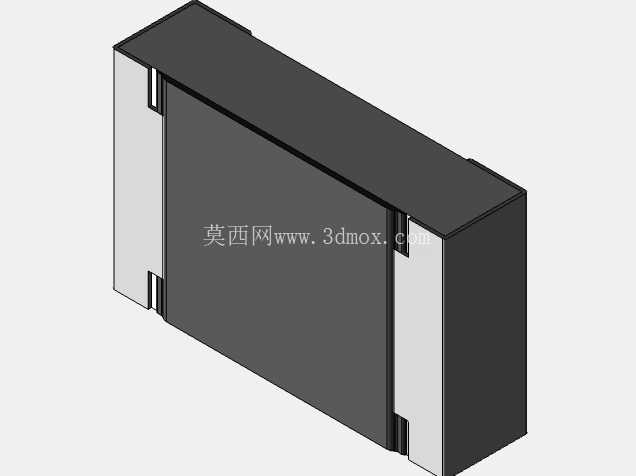

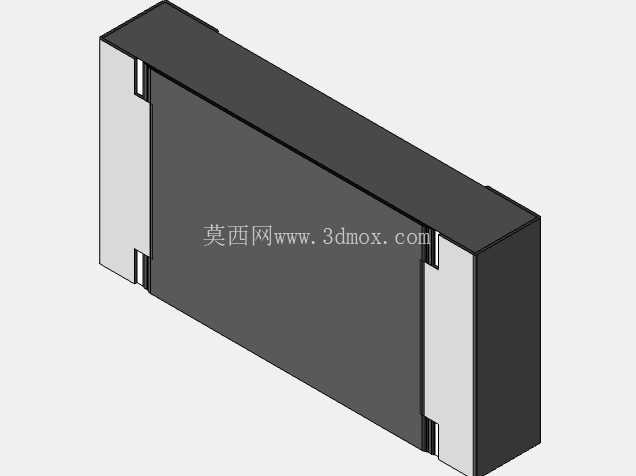

本次构建的贴片电阻模型覆盖01005到2512全系列主流封装尺寸，建模过程完全参照主流电阻厂商的公开规格书参数，还原了不同封装下陶瓷基体、端电极、保护涂层的实际结构比例。建模初期先梳理各封装的尺寸边界：01005作为当前量产最小封装，长宽尺寸仅为0.4mm×0.2mm，端电极宽度占比接近整体长度的三分之一，建模时特意区分了端电极的三层结构——最外层的镀锡层、中间的镍阻挡层、内侧与陶瓷基体结合的银钯层，虽然在整机装配的大场景下这些分层不会直接显示，但在做焊点可靠性仿真、焊盘匹配设计时，分层结构能为热应力分布计算提供准确的几何参考。而2512作为大功率通用封装，长宽尺寸达到6.4mm×3.2mm，额定功率可达1W，建模时还原了其表面黑色保护涂层的倒角细节，以及端电极与陶瓷基体结合处的台阶结构，避免布局时与相邻高器件产生装配干涉。

从设计思路上，整个系列模型采用参数化驱动的建模逻辑，将封装长度、宽度、厚度、端电极宽度、涂层倒角半径等核心尺寸设为可编辑参数，工程师在选型时只需修改对应参数就能快速生成对应规格的模型，无需重复绘制基础特征。模型的坐标原点统一设置在元件底面几何中心，与PCB封装库的坐标基准完全对齐，导入PCB设计软件时无需额外调整坐标位置，可直接匹配对应焊盘。外形细节上，还原了真实贴片电阻的端面弧度——实际生产中端电极是通过溅射+电镀工艺附着在陶瓷基体端面，边缘并非绝对直角，存在微小的圆弧过渡，这一细节在做DFM可制造性检查时，能准确模拟元件贴装时的偏移容忍度，避免因模型直角与焊盘锡膏印刷区域的干涉误判。

在实际工程应用场景中，这类精准的贴片电阻三维模型主要服务于三个环节：其一为PCB布局阶段的空间干涉检查，尤其是在高密度互连板、柔性电路板的设计中，板上元件间距往往不足0.2mm，精准的元件模型能提前发现电阻与相邻芯片、电容、结构件的空间冲突，避免打样后出现元件无法贴装的问题；其二为SMT产线的贴装程序仿真，模型的外形轮廓、拾取点位置与真实元件完全一致，可直接导入贴片机编程软件，模拟吸嘴拾取元件的过程，验证吸嘴尺寸与元件顶面的匹配度，减少产线调试时的抛料率；其三为热仿真分析，模型还原了陶瓷基体、端电极的不同材质分区，在做板级热仿真时可赋予不同材料的导热系数参数，准确计算电阻在额定功率下的温升，以及对周边热敏感器件的热辐射影响。

安装边界的设计上，模型严格对应各封装的推荐焊盘尺寸，在模型文件中预留了焊盘匹配参考线，工程师在绘制PCB封装时可直接参考模型的端电极位置确定焊盘的长宽与间距，避免因焊盘设计不合理导致的立碑、虚焊、焊点开裂等工艺问题。比如0402封装的电阻，模型端电极的宽度为0.25mm，对应的推荐焊盘长度设置为0.5mm、宽度0.4mm，焊盘内侧间距0.3mm，完全符合IPC-7351表面贴装设计规范的要求；而1206及以上的大封装电阻，模型特意标注了元件底面与PCB表面的间隙高度，这一间隙是回流焊时锡膏流动的空间，也是清洗时助焊剂残留的排出通道，在做涂覆工艺设计时，可根据这一间隙确定三防漆的涂覆厚度，避免漆液渗入元件底部影响焊接可靠性。

不同于简化的方块式元件模型，该系列模型在保证文件轻量化的前提下，还原了足够多的工艺细节，既可以用于整机级的大装配场景，不会因为模型细节过多导致装配文件卡顿，也能满足板级工艺仿真、DFM检查的精度要求。建模时刻意控制了模型的曲面数量，所有特征均采用拉伸、倒角等基础实体特征构建，没有多余的样条曲线曲面，在不同三维软件之间转换格式时不会出现破面、特征丢失的问题，能适配主流的机械设计、PCB设计、仿真分析软件的使用需求。在汽车电子类的高可靠性应用场景中，这类精准模型还能用于振动仿真分析，通过模型的准确质量分布、安装接触面积，计算车辆行驶过程中焊点的应力分布，提前验证不同封装电阻在振动环境下的焊点疲劳寿命，为产品的可靠性设计提供几何基础。
