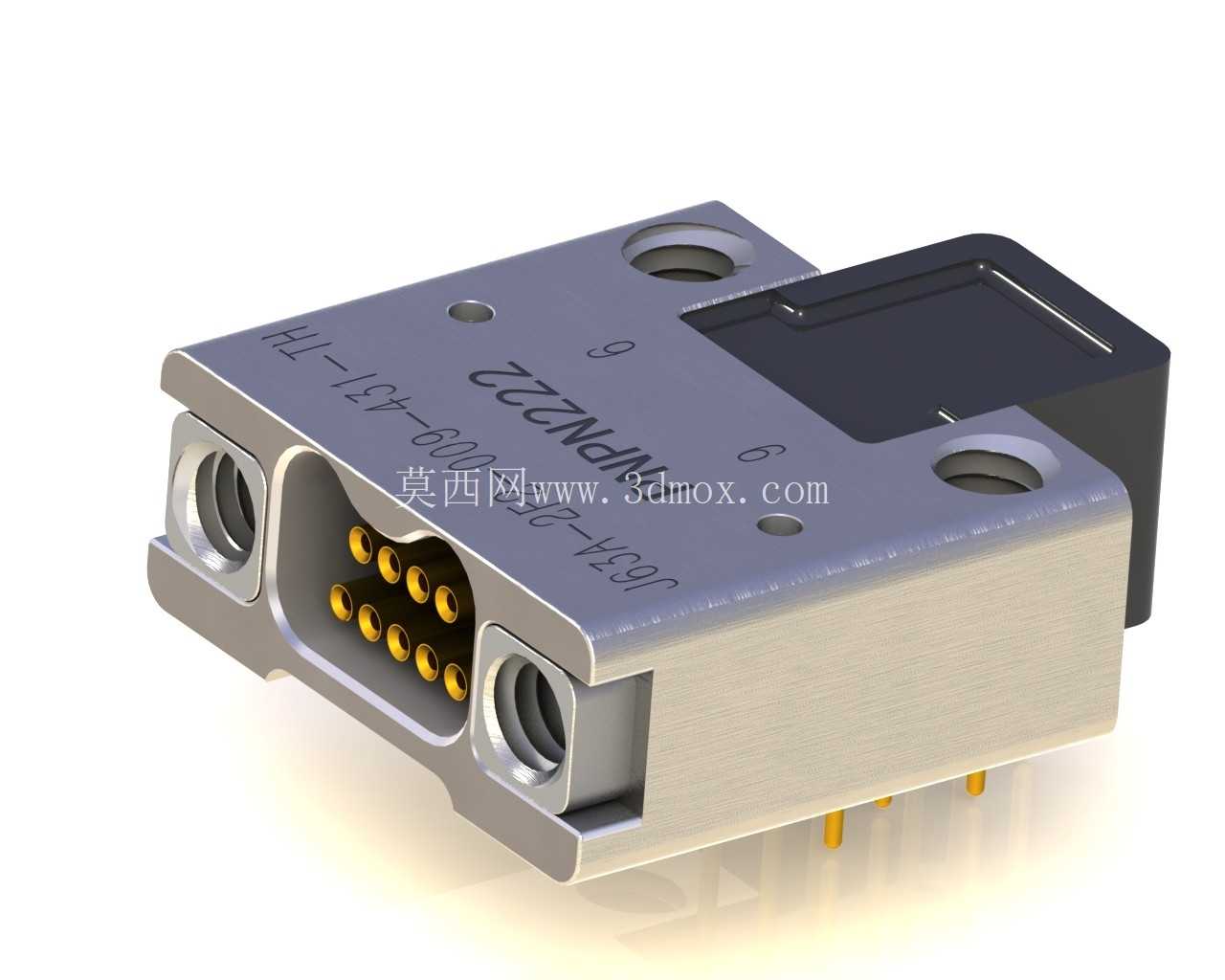

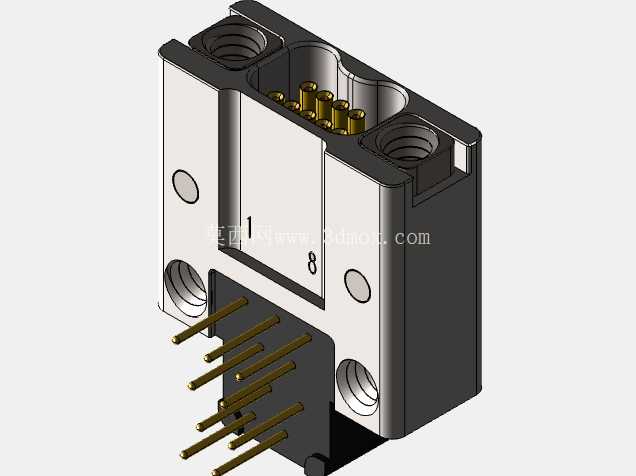

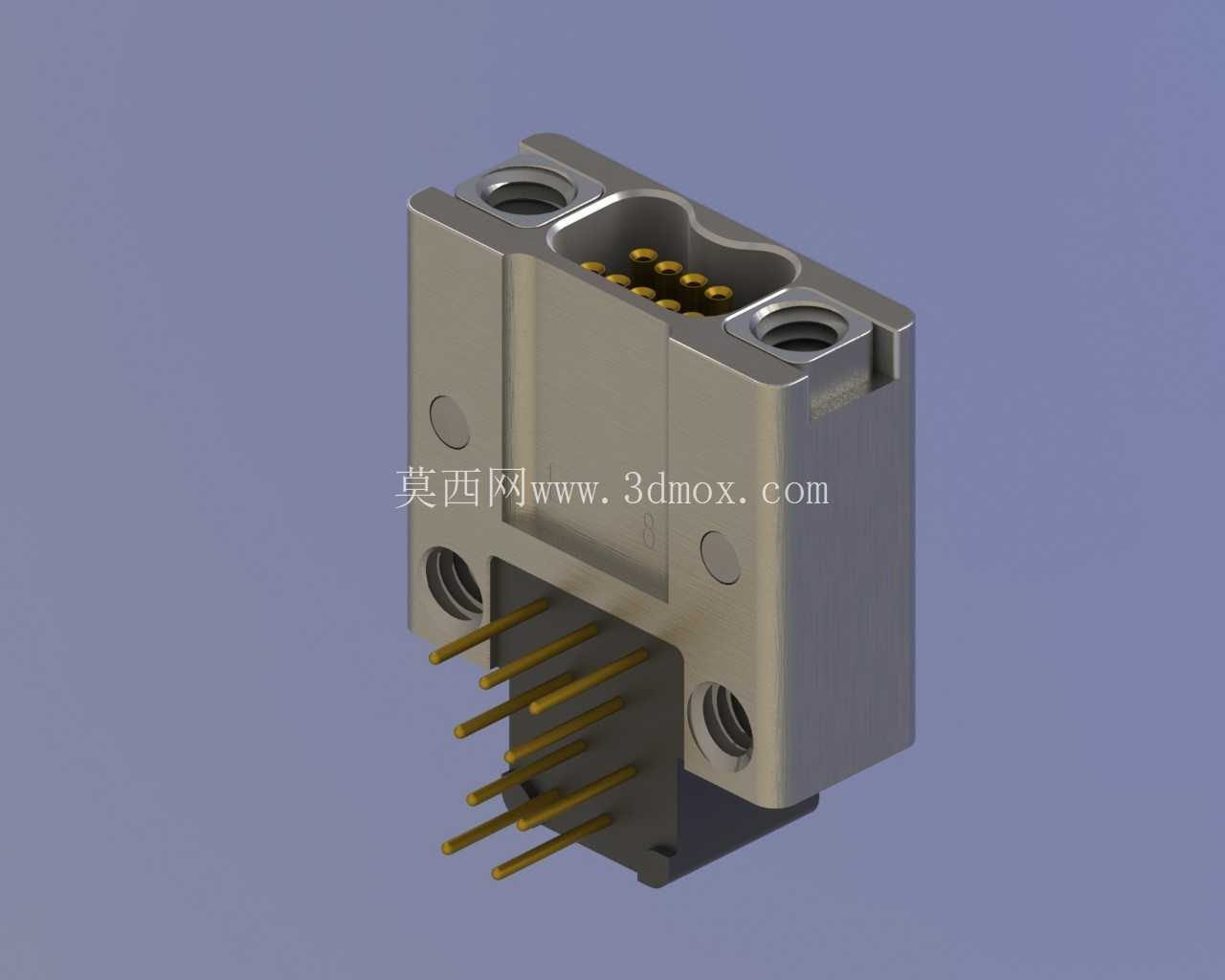

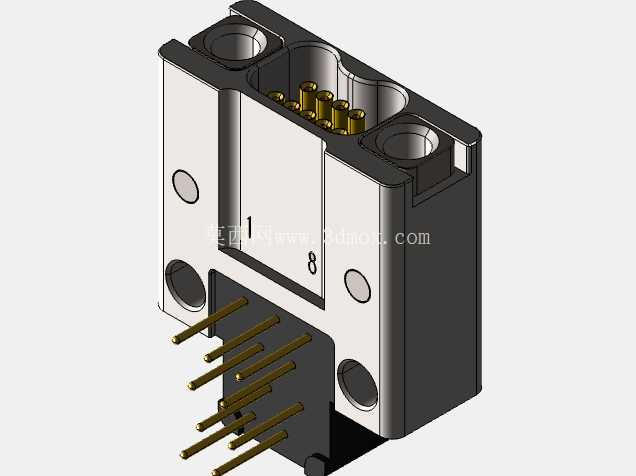

J63A系列螺纹紧固微型PCB连接器插座

这款微型PCB连接器插座属于J63A螺纹紧固系列，在高密度电子设备的板间信号传输场景中应用十分广泛，常见于机载电子设备、车载控制模块、工业测控板卡这类对安装可靠性、空间占用率有严苛要求的场合。不同于普通直插式板对板连接器，它采用侧边螺纹锁紧结构，在设备承受振动、冲击载荷的工况下，不会出现接插件松脱、信号瞬断的问题，这一点在移动类电子设备、工业现场的嵌入式控制单元中尤为关键，很多车载电控单元在做振动耐久测试时，普通卡扣式连接器的接触不良故障率远高于这类螺纹锁紧的型号。

从结构设计来看，这款连接器采用金属壳体包裹绝缘基座的结构，金属外壳采用锌合金压铸成型后做镀镍处理，既可以提供足够的结构强度承担螺纹锁紧的拉力，也能形成连续的电磁屏蔽层，降低外部电磁干扰对内部信号传输的影响，同时减少内部高速信号对外的电磁辐射，这在混合信号电路板上非常实用——很多时候板卡上既有微弱的模拟采样信号，也有高速数字通讯线路，带金属屏蔽壳的连接器可以大幅降低不同信号回路之间的串扰。接触件采用镀金插针插孔设计，插孔部分采用冠簧结构，插合后接触电阻稳定在毫欧级，多次插拔后也不会出现接触电阻飙升的问题，适合需要反复拆装维护的设备模块。

安装边界方面，这款连接器属于板端贴装+螺纹固定的混合安装形式，插针采用直插式设计，过波峰焊时可以直接与PCB焊盘焊接，两侧的安装耳带M2规格的内螺纹孔，安装时不需要在PCB上打过大的过孔，只需要预留对应位置的安装过孔，用螺丝从PCB背面锁紧即可，不会占用PCB正面的布线空间。整体壳体厚度控制在6mm以内，插合面突出PCB板面的高度不到8mm，在板间距仅15mm的叠层板卡结构中也能顺利使用，不会出现两个板卡上的连接器互相干涉的问题。插合端的导向结构做了大角度倒角，设备总装时即使存在一定的对位偏差，也能顺利插合，不会出现插针顶弯的问题，这对生产线的装配效率提升很明显，很多总装工位的操作员工不需要借助放大镜就能完成盲插对位。

设计这款连接器的三维模型时，需要重点关注几个公差配合的细节：首先是两侧安装孔的位置度，必须控制在0.1mm以内，否则PCB焊接完成后安装螺丝会出现无法对位的问题；其次是插针相对于安装基准面的位置度，要保证公母头插合时所有插针能同时进入对应的插孔，避免个别插针受力过大出现弯曲；另外金属壳体的内槽尺寸要和绝缘基座的外形尺寸留0.05mm的过盈配合量，既保证绝缘基座压入壳体后不会出现松动，也不会因为过盈量太大导致绝缘基座变形挤压内部插针。建模时还要注意插合面的密封圈槽尺寸，这款连接器可选配硅橡胶密封圈实现IP65级的面板密封，槽的深度和宽度要严格匹配密封圈的线径，压缩量控制在25%左右，既能保证密封效果，也不会因为压缩量太大导致插合力矩超标。

在实际选型使用时，还要注意这款连接器的焊盘尺寸设计，每个信号插针对应的焊盘直径要比插针直径大0.3mm左右，避免波峰焊时出现虚焊或者焊锡爬升到插针接触区的问题；两侧安装孔对应的PCB焊盘要做金属化处理，并且和PCB的保护地网络连接，让连接器的金属壳体可靠接地，才能发挥最好的电磁屏蔽效果。如果是用在高频信号传输场景，还要注意对应插针的阻抗连续性设计，模型中可以看到接触件的间距是1.27mm，配合对应的PCB布线阻抗控制，可以实现最高3Gbps的信号传输速率，满足大部分高速串行总线的传输要求。
