QFN32封装同步降压DCDC芯片三维结构

在车载电子控制单元的电源链路设计中，同步降压DCDC转换芯片是实现车载12V母线电压向3.3V、5V等低压负载侧转换的核心器件，这类芯片普遍采用QFN方形扁平无引脚封装，凭借极小的封装体积、优异的散热表现、极低的引线寄生参数，成为高密度车载电控板卡的首选封装形式。本次构建的三维结构对应0.5mm引脚间距、5mm×5mm本体尺寸的QFN32封装同步降压DCDC器件，完整还原了封装本体、侧面排布的32个周边引脚、底部大面积裸露散热焊盘的全部几何特征，可直接用于PCB布局阶段的干涉检查、结构装配验证、散热仿真建模环节。

从实际工程应用场景来看，这类封装的降压芯片广泛分布在车载域控制器、车身BCM模块、车载影音娱乐系统、ADAS感知单元的板卡上，由于车载电控设备的安装空间普遍紧凑，板卡上器件排布密度极高，传统的SOP、TSSOP带引脚封装不仅占用更大的板卡投影面积，引脚带来的寄生电感还会在DCDC高频开关动作时引发额外的电压尖峰，增加EMC调试的难度，而QFN封装的无引脚设计将引线长度压缩到最低，配合底部裸露的散热焊盘直接与PCB表层铜箔连接，可将芯片工作时产生的热量快速传导到板卡的铜皮散热区域，无需额外加装散热片即可满足车载工况下-40℃到125℃的宽温工作要求。

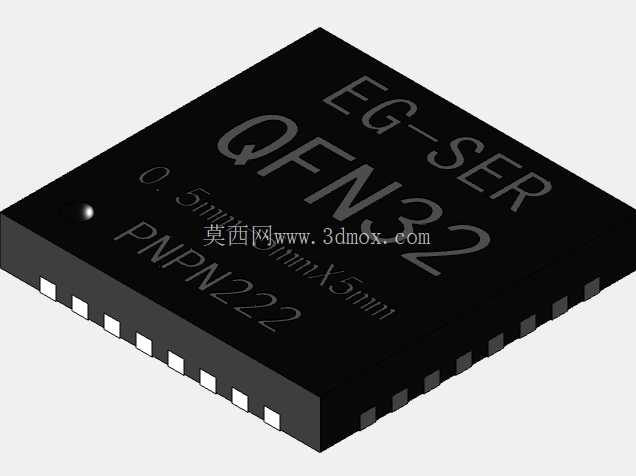

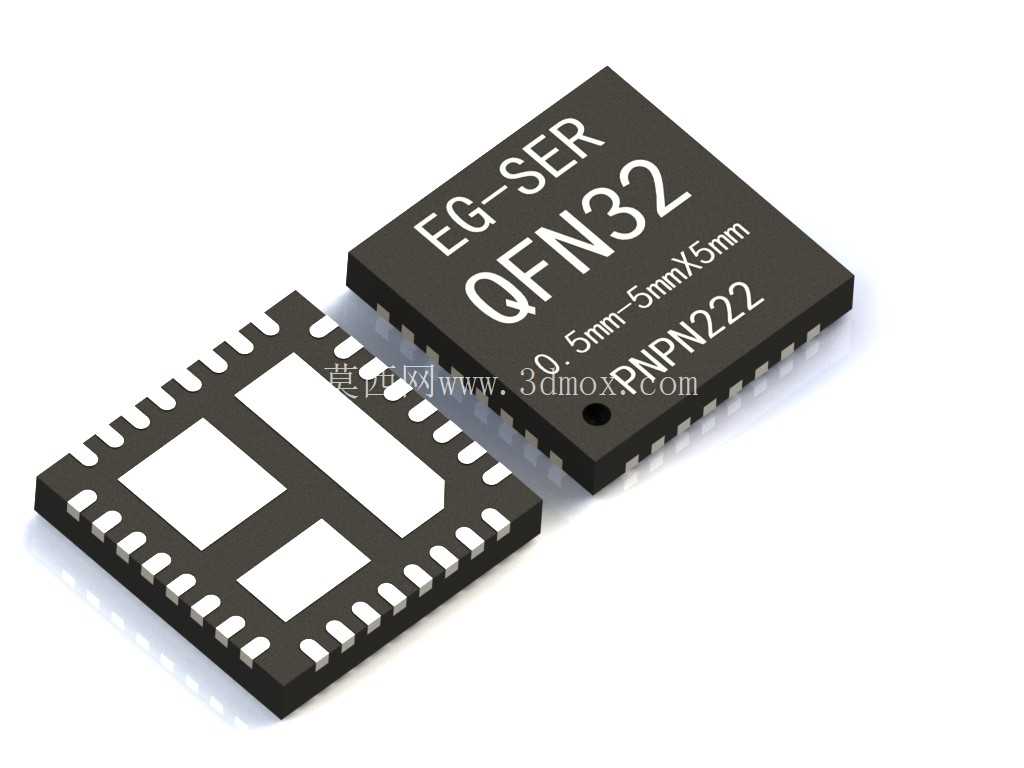

设计该三维模型时，首先严格遵循JEDEC标准中对应引脚数、引脚间距的QFN封装尺寸公差要求，对封装本体的边角倒角、引脚的宽度与伸出长度、引脚之间的间距公差都做了精准还原，避免出现模型尺寸与实际器件偏差导致的装配干涉问题。模型中特意区分了封装塑封本体、金属引脚、底部散热焊盘三个不同的结构区域，每个区域的几何边界都按照实际器件的生产公差做了约束：塑封本体的四个边角设置了符合工艺要求的微小倒角，还原实际塑封成型后的边角特征；周边32个引脚均匀分布在本体四个侧边，每个引脚的宽度、引脚间的间隙都严格对应0.5mm间距的标准尺寸，引脚表面略突出于塑封本体侧面，还原实际器件焊接时引脚与PCB焊盘接触的结构形态；底部的散热焊盘按照实际芯片的设计要求，设置为占据本体底部近60%面积的整块金属区域，同时还原了焊盘区域的微小定位孔特征，匹配实际封装的制造工艺细节。

从安装边界来看，该器件的总厚度控制在1mm以内，安装时仅需在PCB上对应位置开设匹配的焊盘图形，焊接后器件突出板卡表面的高度极低，不会对上方的结构件、屏蔽罩安装造成干涉。在板卡堆叠设计中，这类QFN器件的上方通常可以布置高度不超过2mm的屏蔽罩或者其他低矮贴片器件，大幅提升板卡的空间利用率。建模过程中还考虑了器件焊接后的公差累积效应，将模型的整体外形尺寸设置为名义尺寸加合理公差上限，在结构干涉检查时可以覆盖绝大多数批次器件的尺寸偏差，避免实际装配时出现器件与周边结构件碰擦的问题。

对于电源设计工程师而言，精准的封装三维模型不仅可以用于结构装配验证，还可以导入热仿真软件中，结合芯片的功耗参数模拟不同散热条件下的芯片结温，优化PCB散热铜皮的面积与过孔布置；对于PCB布局工程师而言，该模型可以直接导入EDA软件的3D预览环境，检查器件与周边接插件、电容、电感等元器件的间距是否满足生产工艺要求，避免出现生产阶段才发现的器件干涉问题。这类小尺寸QFN封装的电源芯片，在实际选型替换时也需要严格匹配封装尺寸与引脚定义，三维模型的精准度直接影响到板卡设计的一次成功率，尤其是车载类高可靠性要求的产品，任何微小的尺寸偏差都可能导致焊接不良、散热不足等问题，进而影响整个电控单元的工作稳定性。
