XDFN4半导体封装三维结构设计

在消费电子、车载电子、工业控制板卡的PCB布局设计环节，小尺寸贴片式半导体封装的三维模型是结构干涉校验、SMT产线钢网开制、焊盘设计匹配的核心参考依据，本次梳理的XDFN4封装结构，覆盖TI的DQN0004A与东芝DFN4F两种同规格不同厂商的封装形态，完全依照对应器件手册的尺寸公差、引脚排布、本体特征构建，可直接导入各类PCB结构设计软件完成装配校验。

从实际应用场景来看，这类四引脚无引线扁平封装多用于小功率电源管理芯片、ESD保护器件、小型信号开关类半导体元件，常见于智能穿戴设备主板、车载传感器信号调理板、工业IO模块的前端信号回路中，因为封装本体厚度薄、引脚寄生参数小，在高频信号回路、空间受限的板卡设计中应用占比逐年提升。做板级结构设计时，工程师往往需要精准的封装三维模型来核对器件与周边壳体、接插件、 taller元件的安全间隙，避免试产阶段出现元件顶壳、焊盘与引脚错位、SMT贴装吸嘴无法匹配等问题。

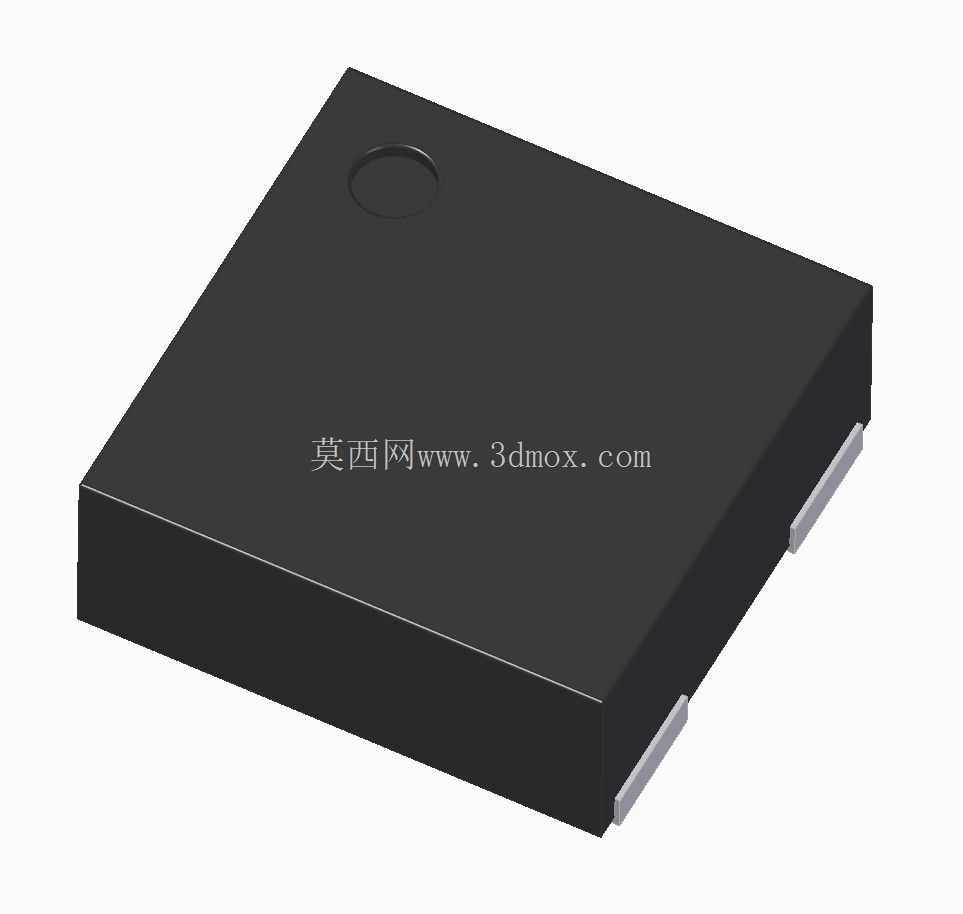

从设计思路上看，建模时优先还原封装的核心识别特征与安装边界：本体顶面的圆形定位凹点是SMT贴装时的视觉识别标记，建模时严格按照手册标注的凹点直径、深度、与本体边缘的相对位置做特征还原，确保贴装设备视觉识别时不会出现角度判定偏差；引脚部分采用侧面裸露的焊端设计，没有传统鸥翼引脚的外伸结构，建模时精准控制焊端的突出高度、与本体底面的高度差、焊端的金属化区域长度，匹配PCB焊盘的设计尺寸时，能直接导出焊盘的坐标与尺寸参考，减少后期焊盘设计的反复调整。

外形尺寸与安装边界方面，这类XDFN4封装属于极小尺寸贴片元件，本体长宽尺寸控制在毫米级，本体厚度根据不同厂商的规格略有差异，建模时将两种厂商的封装尺寸差异做了特征区分，DQN0004A的本体边缘倒角、焊端的金属层覆盖范围与DFN4F存在细微差别，在模型中分别做了还原，方便设计人员根据实际选型的器件调用对应模型。安装边界的设定上，除了本体本身的占位尺寸，还预留了SMT贴装时的元件安全间隙、焊盘的焊锡爬锡空间，在做板卡布局干涉检查时，不会因为模型未考虑工艺余量导致后期生产出现连锡、元件偏位的问题。

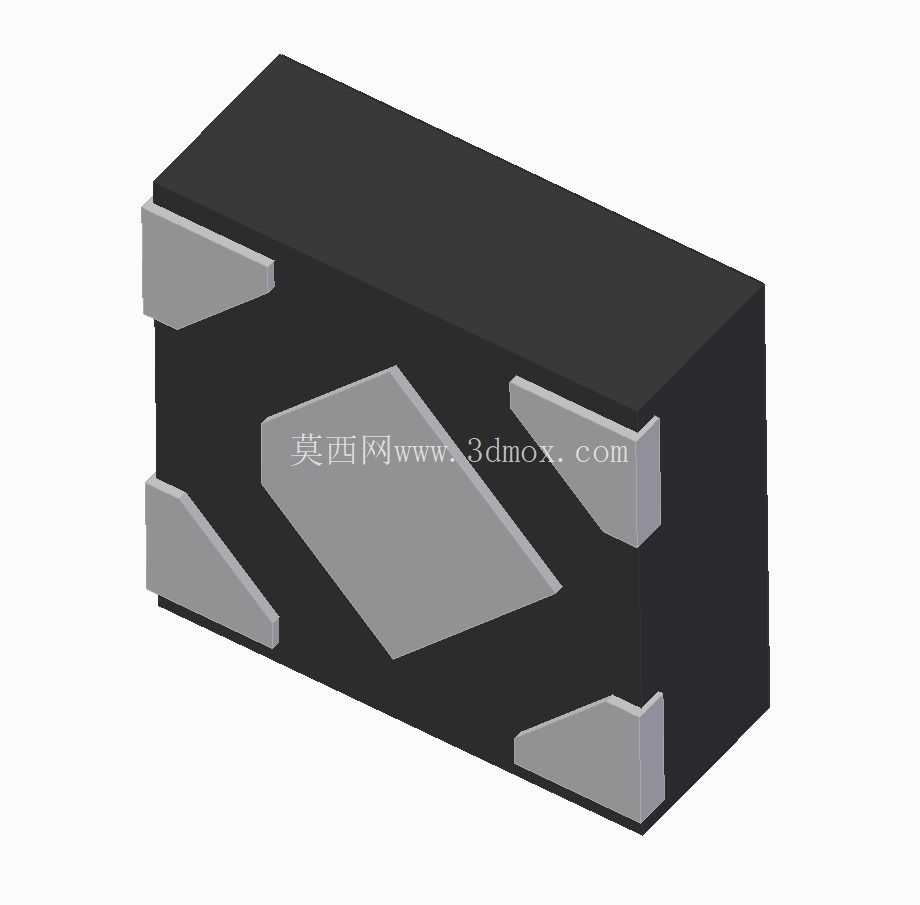

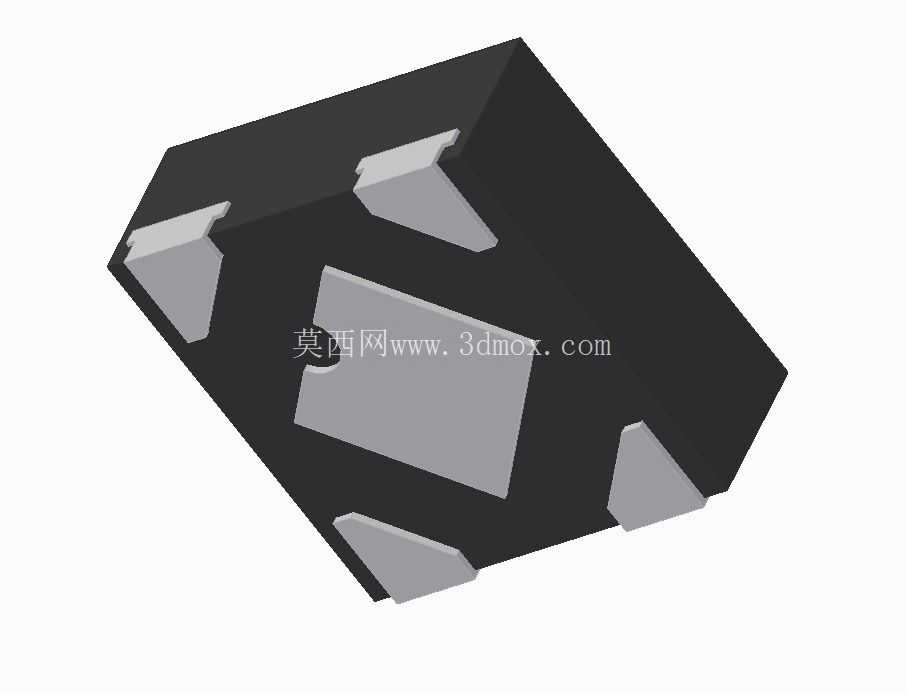

从功能特性来看，无引线封装的设计本身就是为了缩短引脚的导电路径，降低高频信号传输时的引线电感，这类封装的散热路径主要通过本体底部的裸露焊盘（部分规格）与侧面焊端传导到PCB板上，建模时也还原了底部焊盘的尺寸与位置，方便热设计工程师做板级热仿真时，直接赋予对应的材料参数完成散热路径模拟，不需要额外重构封装的热传导结构。在实际的建模过程中，所有特征都采用参数化构建，每个尺寸都能对应器件手册的公差带范围，设计人员如果遇到同系列不同尺寸的XDFN封装，只需要调整对应参数就能快速衍生出其他规格的封装模型，大幅提升封装库的搭建效率。

很多初级结构工程师在做PCB布局时，往往忽略封装三维模型的精度，直接调用通用的方块模型代替，等到试产阶段才发现元件顶到壳体、或者焊端与焊盘错位，导致整个板卡需要改板，浪费大量的试产成本与项目周期。精准的封装三维模型，能在设计阶段就完成所有干涉校验、工艺匹配性检查，把问题拦截在设计端，这也是小尺寸贴片封装三维模型在电子结构设计领域的核心价值。这类封装的引脚共面度要求很高，建模时也严格控制四个焊端的底面共面公差，在做SMT钢网设计时，可以直接参考焊端的实际尺寸来开制钢网开口，保证焊锡印刷的厚度与面积匹配焊端的焊接需求，减少虚焊、立碑等SMT焊接缺陷的出现概率。
