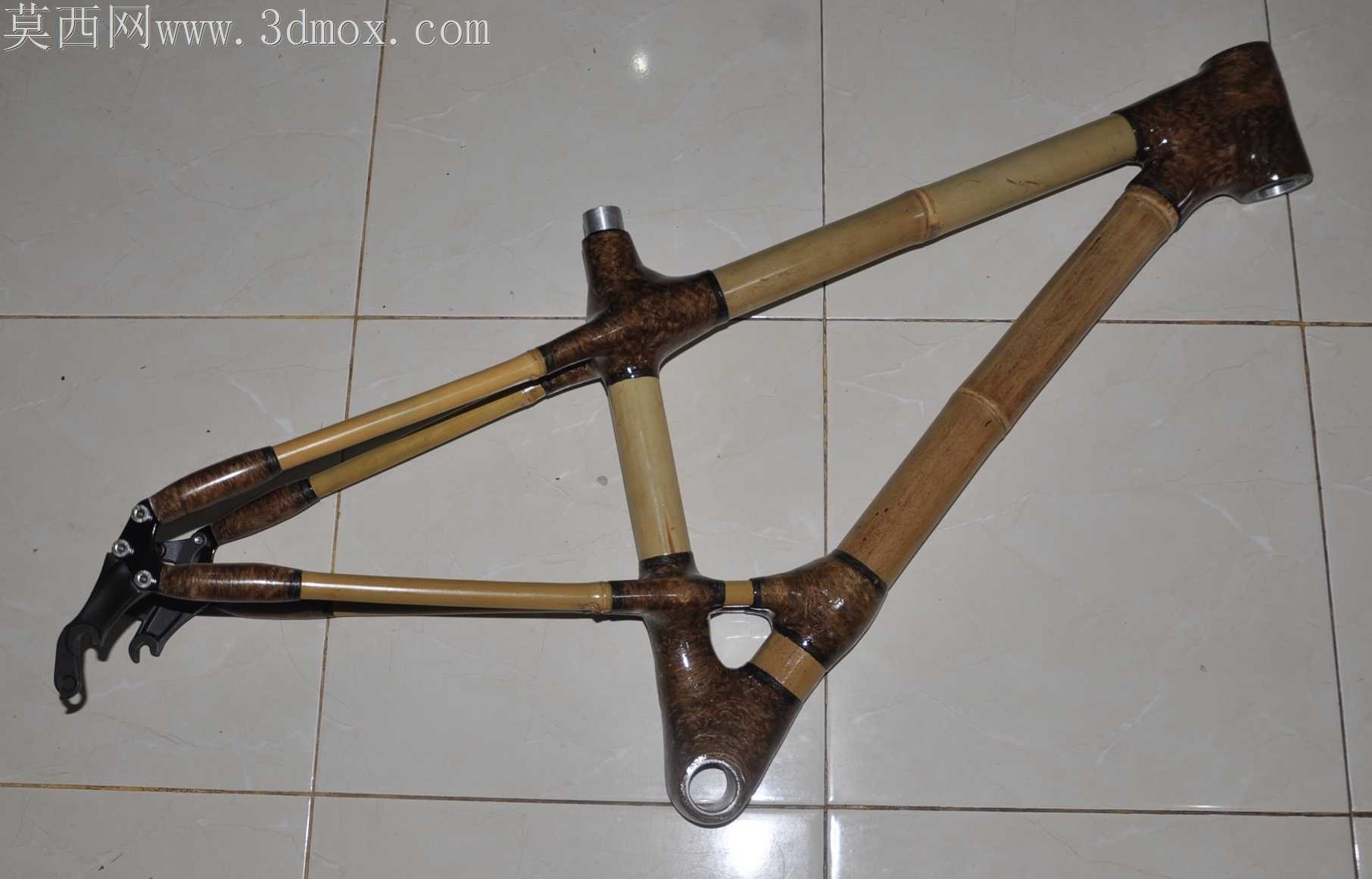

竹制山地自行车车架结构设计

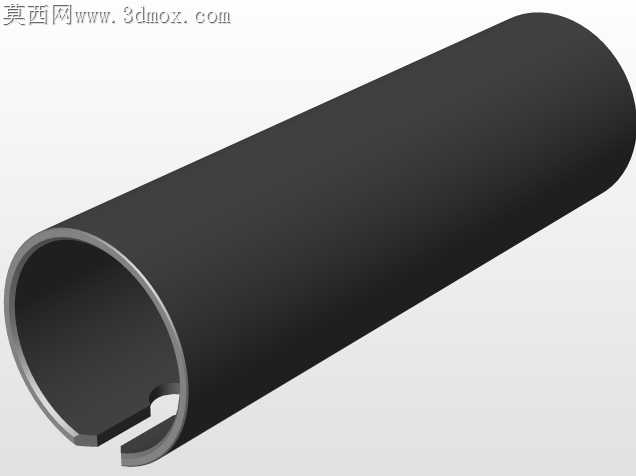

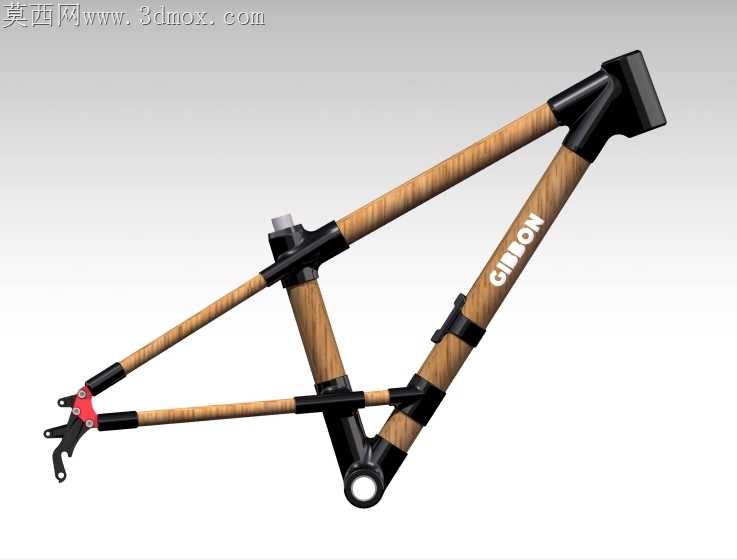

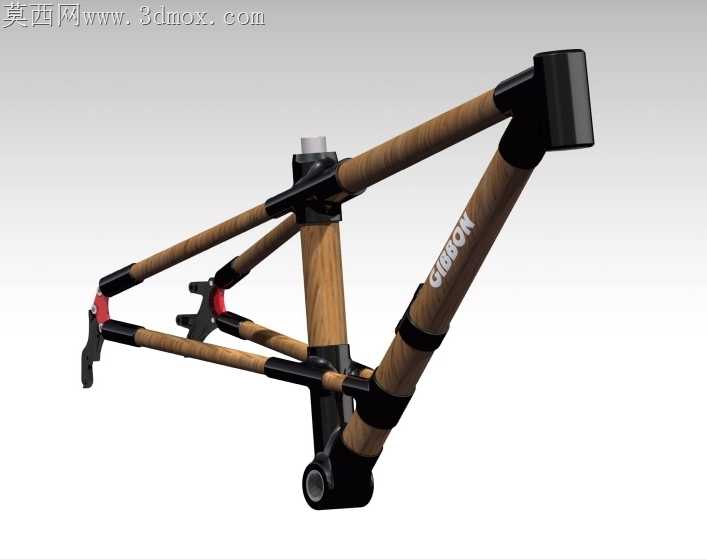

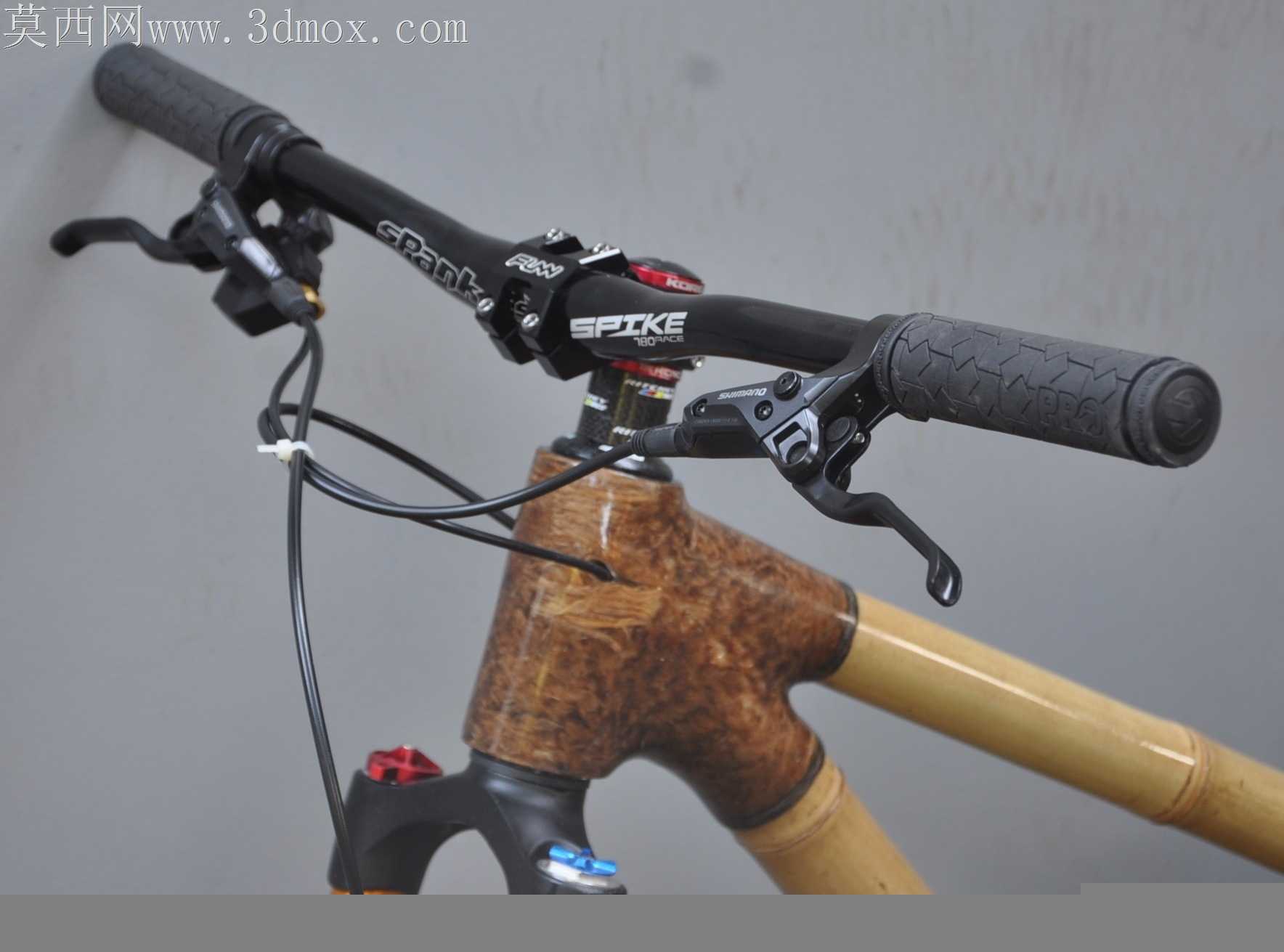

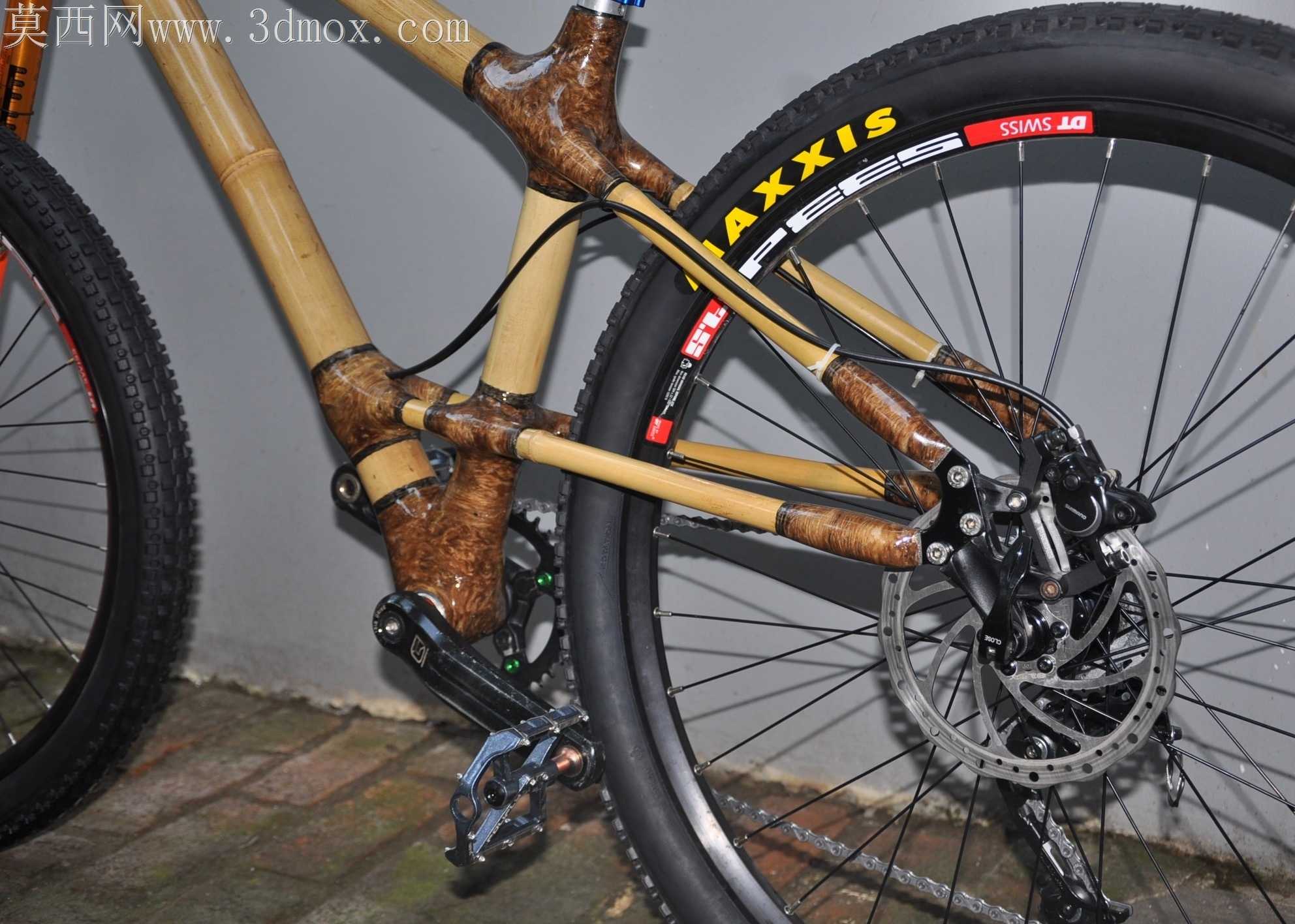

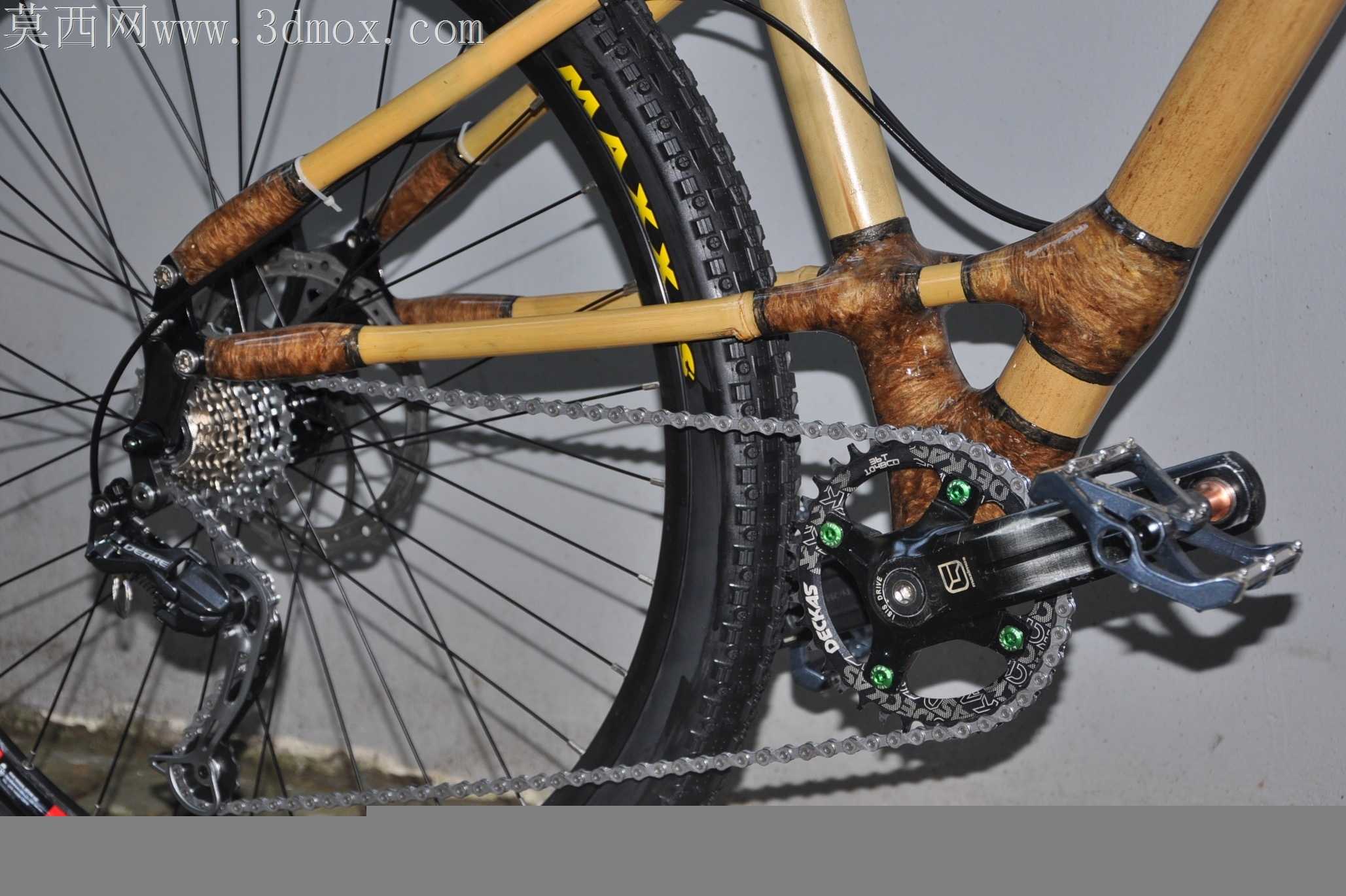

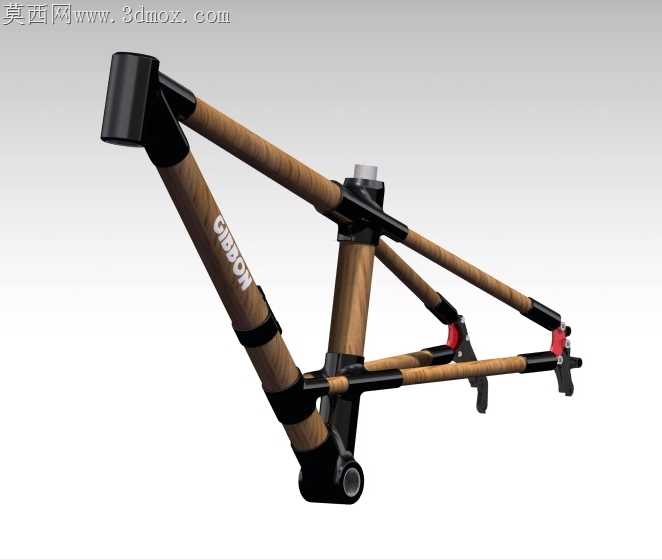

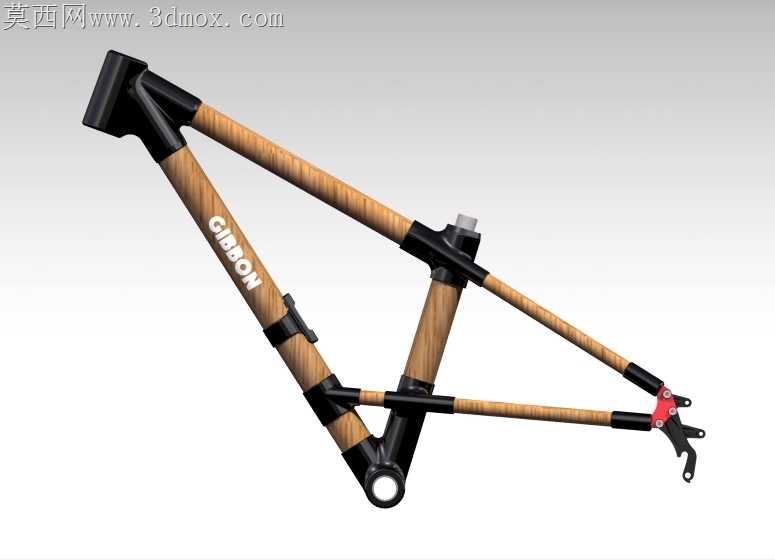

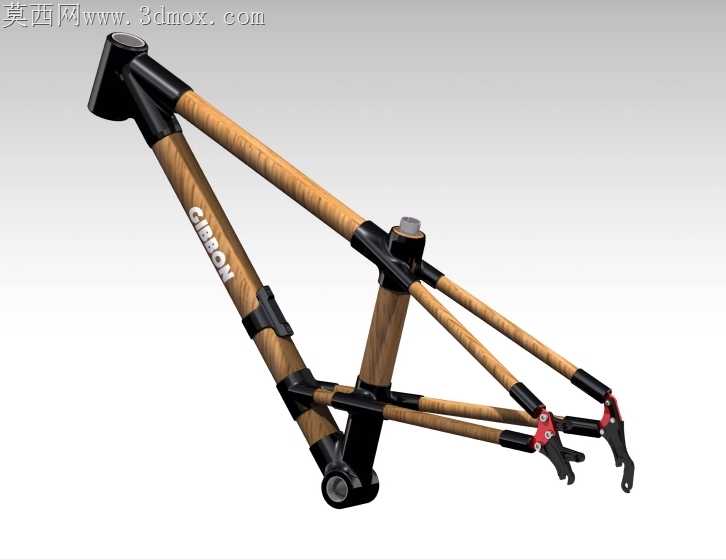

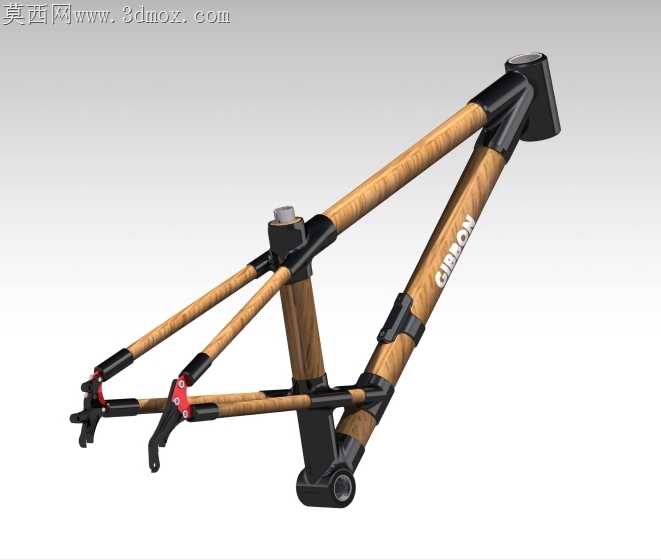

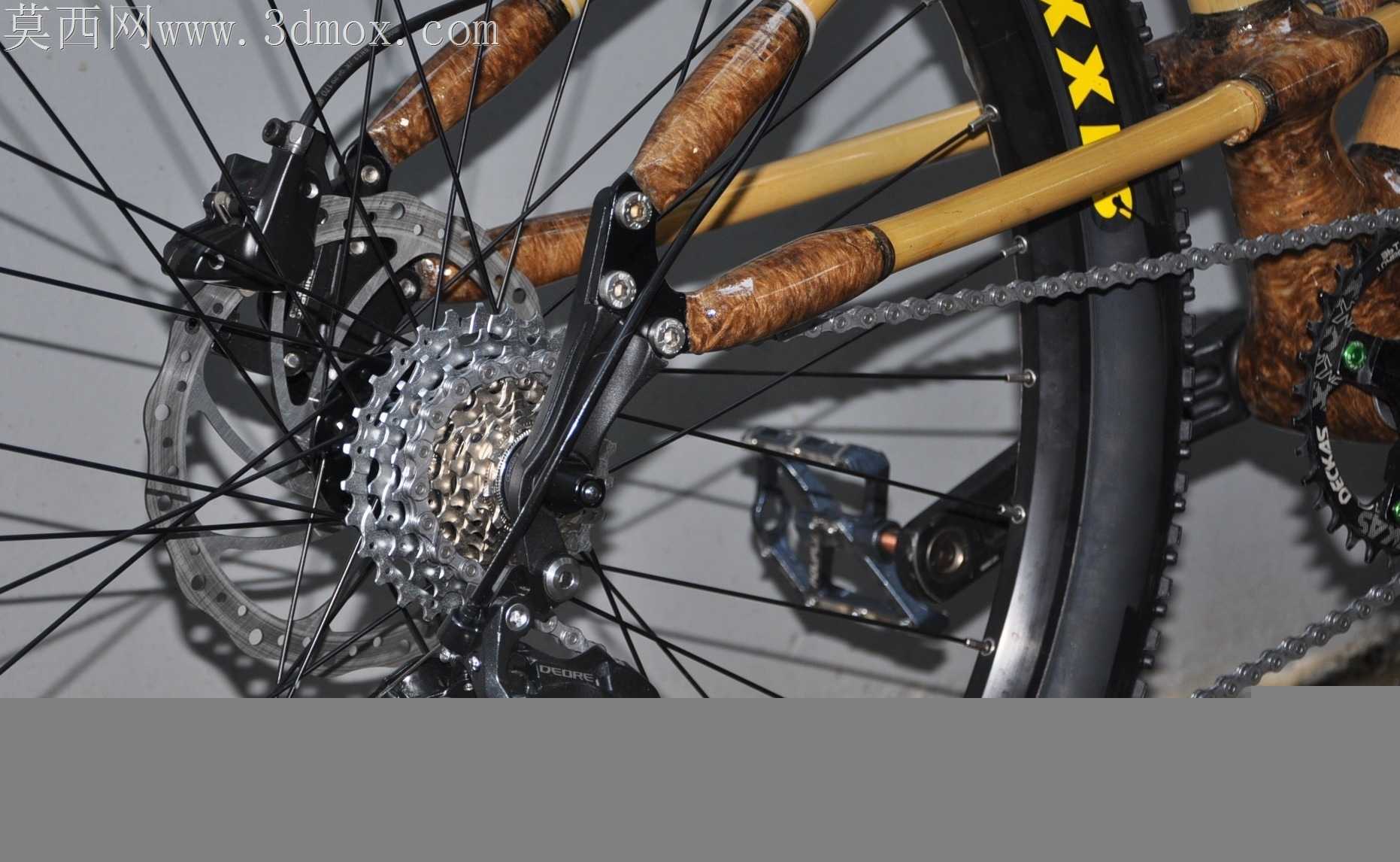

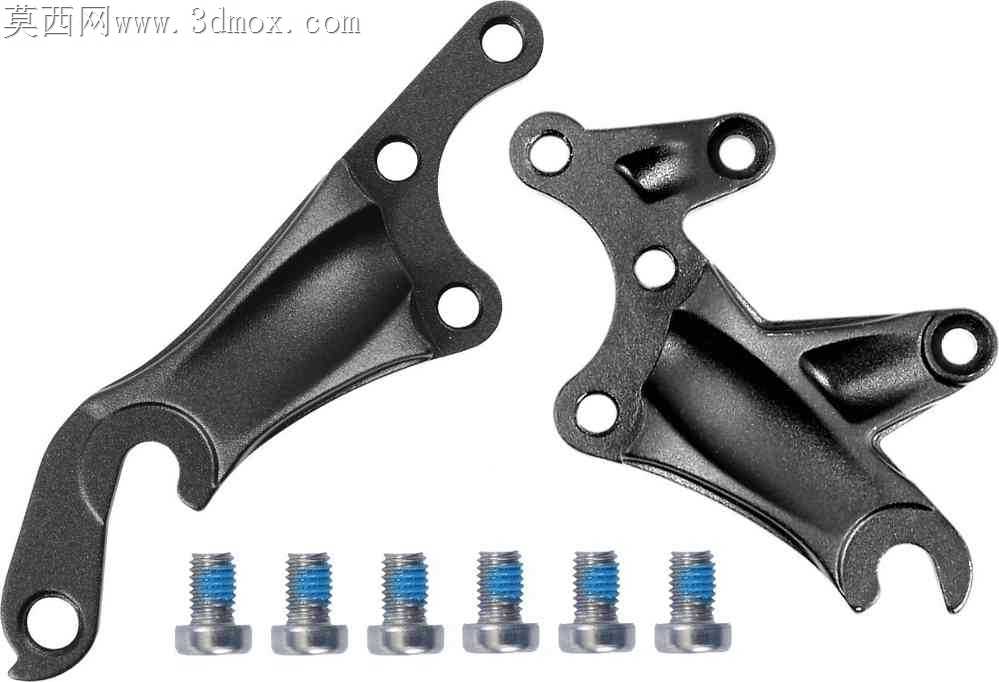

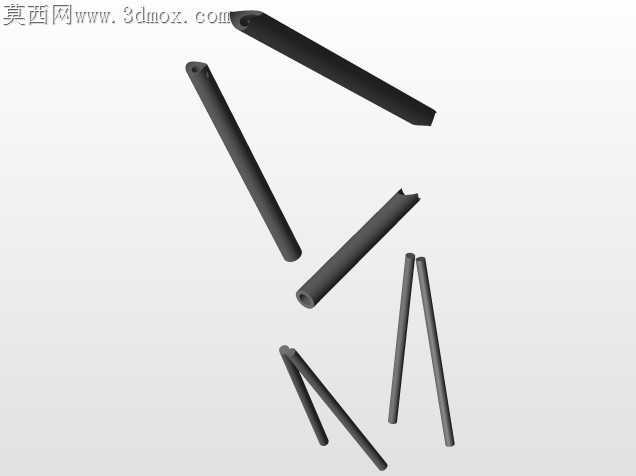

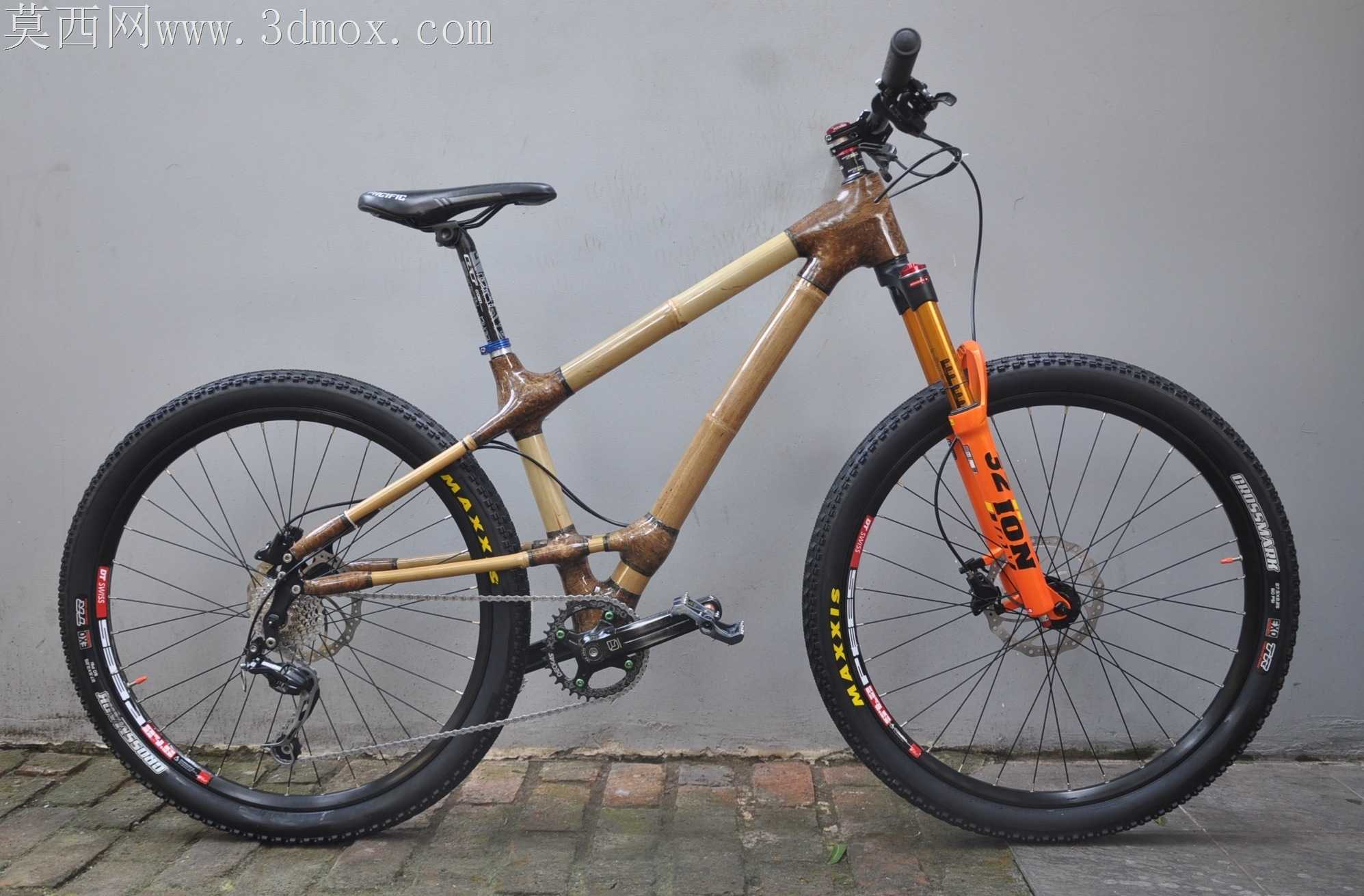

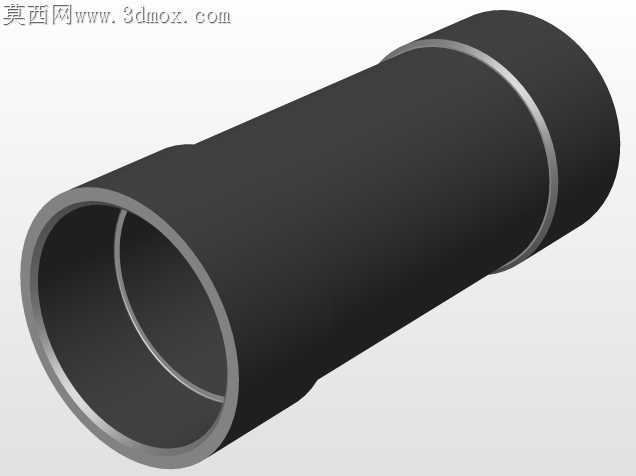

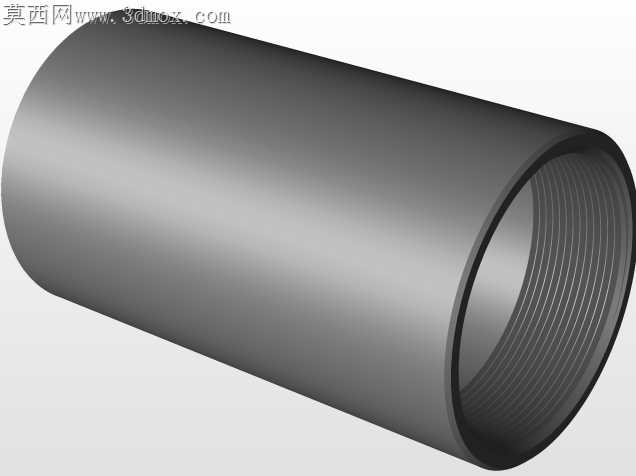

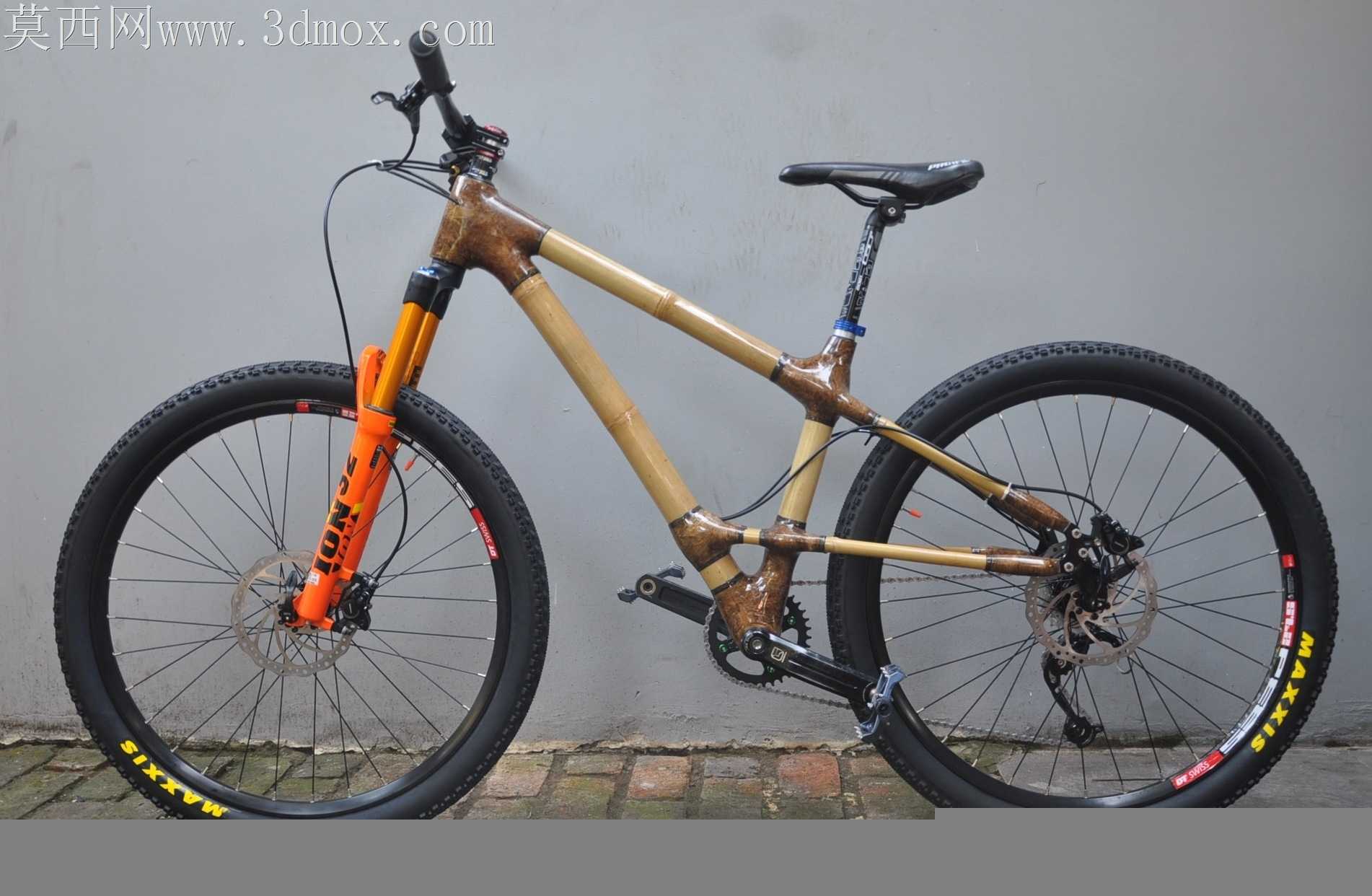

竹材作为天然纤维增强结构材料，应用在山地车架上最先要解决的是异质材料连接的应力集中问题——竹管的轴向抗拉伸强度接近普通铝合金，但径向抗挤压能力远弱于金属，常规金属车架的焊接、硬压接方式会直接压溃竹管纤维层，在越野颠簸的交变载荷下出现分层开裂。这款车架的金属连接节点全部采用包覆式结构，没有在竹管上打任何贯穿孔，所有受力点都通过碳纤维预浸料包裹的金属套把载荷分散到竹管外层15-20mm的长度范围，避免局部压强超过竹材的径向承压阈值。后叉勾爪位置直接集成了快拆杆安装座与碟刹安装座，没有额外通过转接件连接，减少了两个装配公差累积环节，后轮安装时的碟刹间隙调试容错率能提升0.2mm左右，对业余组装用户非常友好。头管位置采用的是变径金属嵌件，下端与下管、上管的连接位置做了圆弧过渡，没有出现直角棱边，骑行中正面受到冲击时，应力会顺着圆弧面分散到三根主管上，不会在头管焊缝位置出现应力集中点。五通位置是整个车架受力最复杂的区域，踩踏的扭矩、后轮的冲击、前叉传递的路面震动都会汇聚在这里，这款车架的五通金属件做了延伸包覆，把下管、立管、后下叉的连接端全部包裹在金属壳内部，竹管端面完全不直接承受踩踏的剪切力，只承担轴向的拉压载荷，刚好匹配竹材的力学性能优势。后上叉的竹管做了轻微的后掠角度，没有采用直连五通的设计，而是连接在立管下半段的金属节点上，这样后轮受到的竖向冲击会先经过后上叉的微小形变缓冲，再传递到立管，能过滤掉一部分高频震动，提升越野骑行的舒适度。所有金属件与竹管的配合面都预留了0.1mm的胶层厚度，装配时使用结构胶填充间隙，胶层固化后既能传递载荷，也能弥补竹管外径的天然尺寸误差——毕竟天然竹材无法像金属管材一样做到每根管的外径公差控制在0.05mm以内，预留胶层厚度刚好抵消这部分加工误差，不需要对竹管进行额外的车削加工，保留竹材外层的致密纤维层，避免削弱结构强度。立管位置的座管夹没有直接锁在竹管上，而是在竹管上端压入了带开口缝的金属衬套，座管夹的锁紧力作用在金属衬套上，再均匀传递到竹管内壁，不会出现锁紧力过大压裂竹管的问题。后下叉靠近勾爪的位置预留了碟刹卡钳的安装空间，卡钳安装座的平面度控制在0.02mm以内，安装碟刹时不需要额外打磨垫片就能保证碟片不蹭卡钳。竹管表面的纹理顺着管材轴向排布，渲染时特意保留了竹材天然的节疤位置，没有刻意打磨掉所有自然痕迹，金属连接块采用哑光黑的硬质阳极氧化质感，和浅棕色的竹材形成清晰的材质区分，既突出了竹制车架的独特质感，也能让用户一眼看清各个受力节点的结构位置，不会因为材质混淆误判结构受力路径。
