小型双轴废金属撕碎破碎设备结构设计

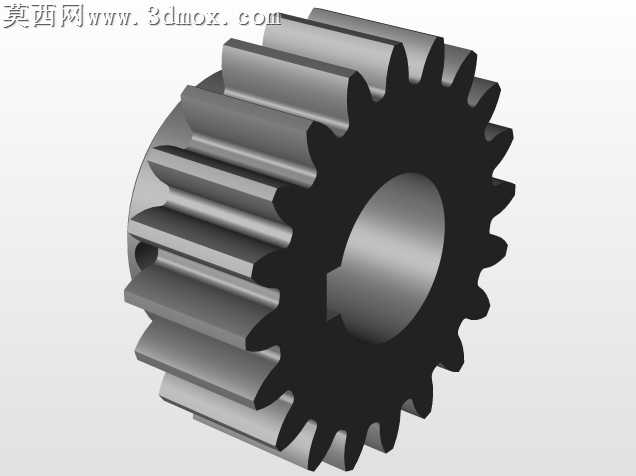

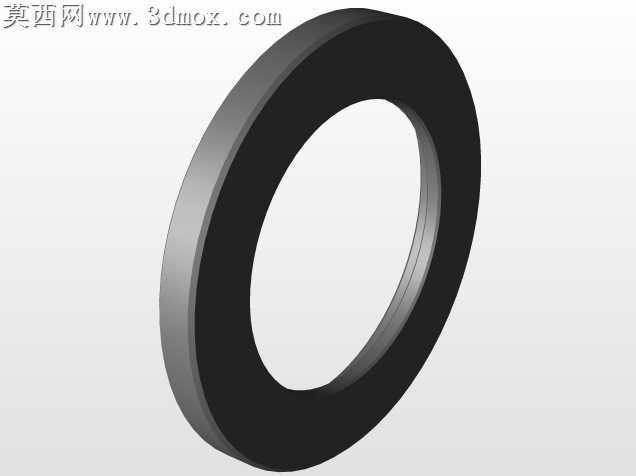

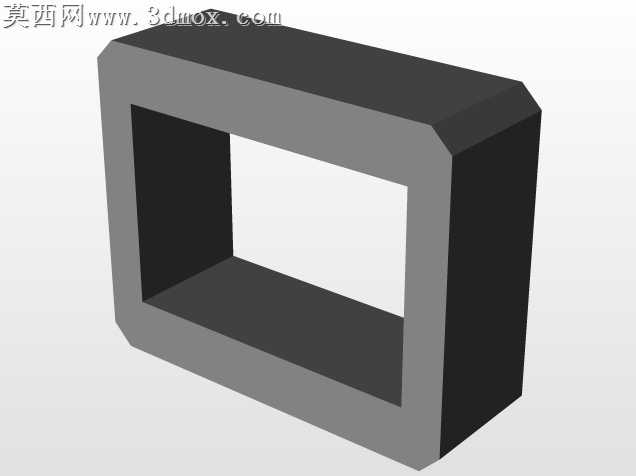

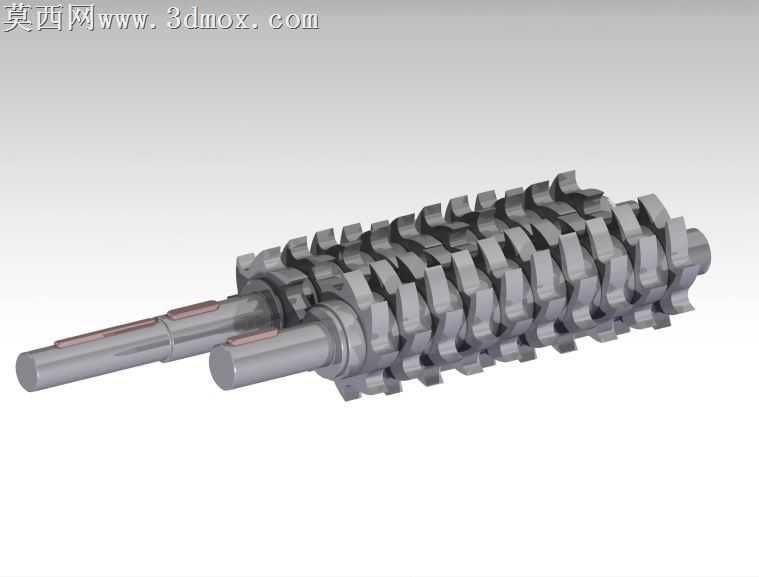

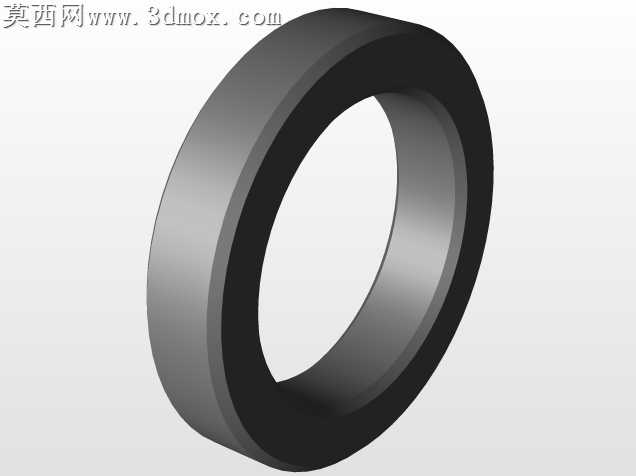

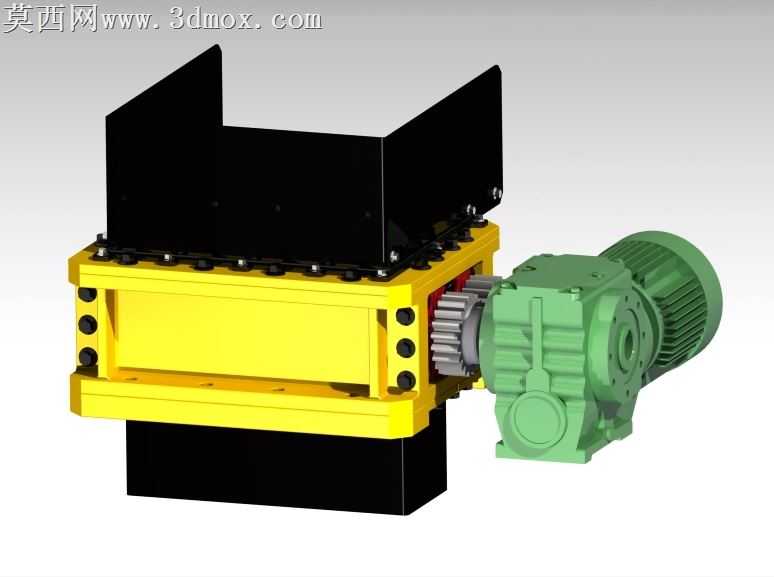

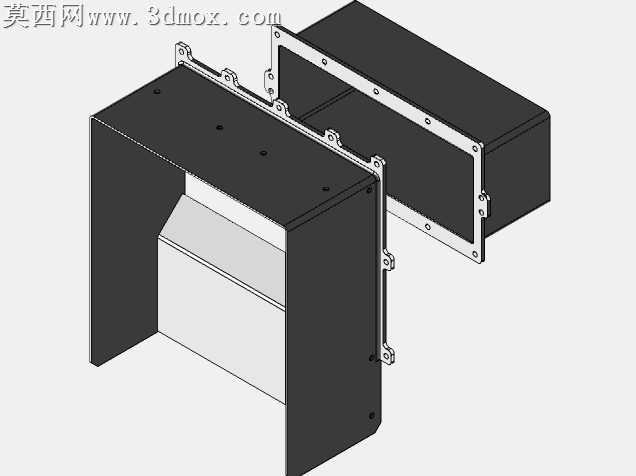

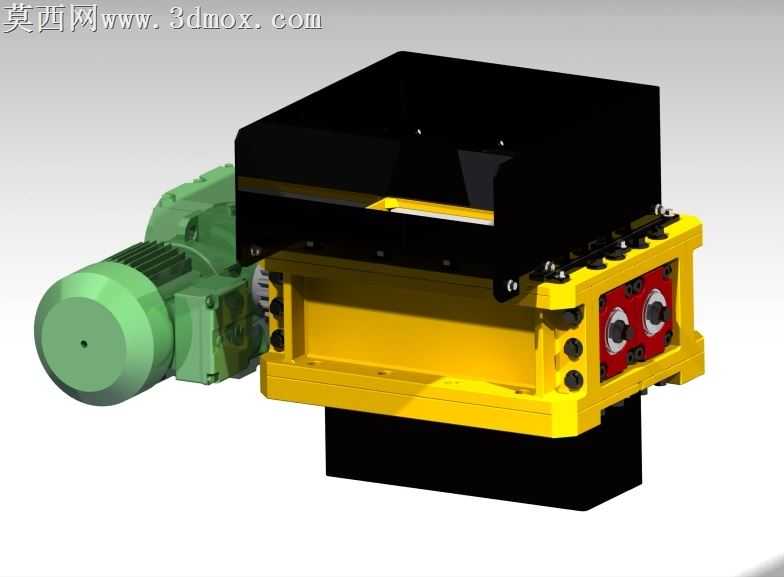

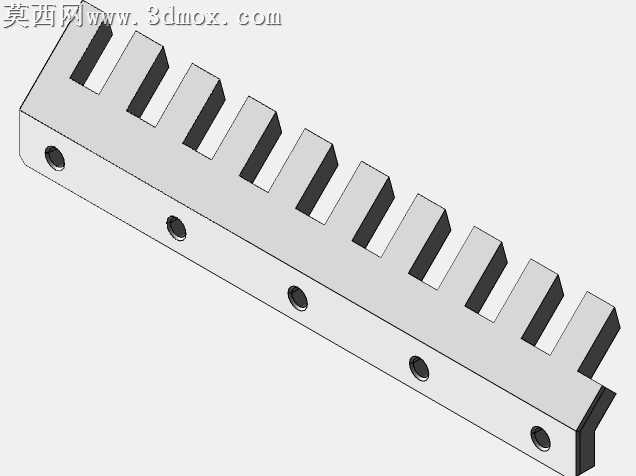

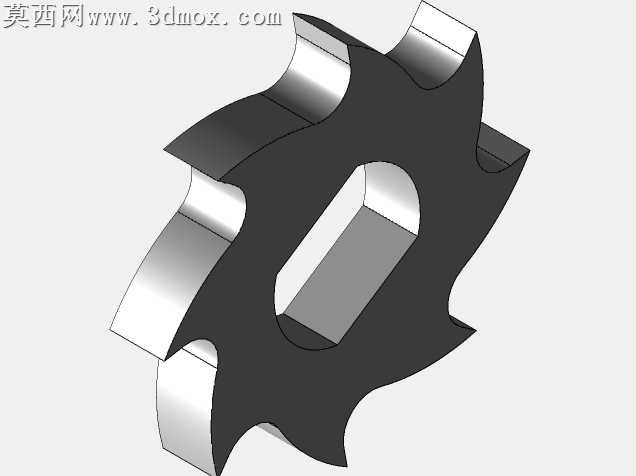

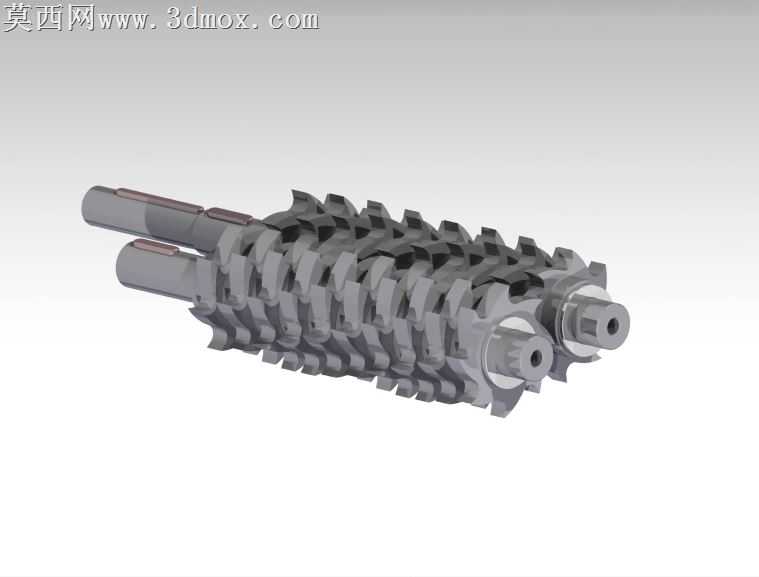

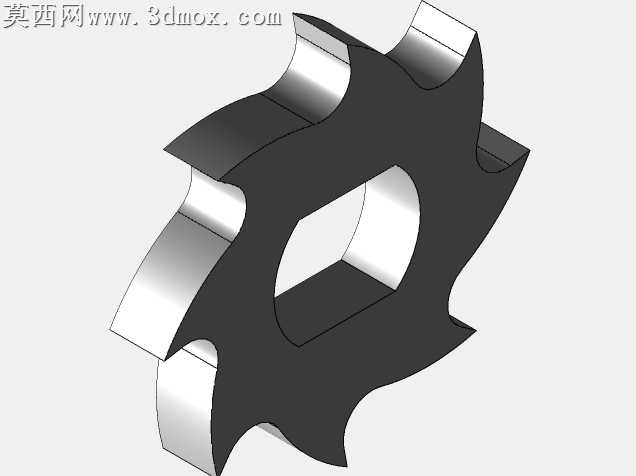

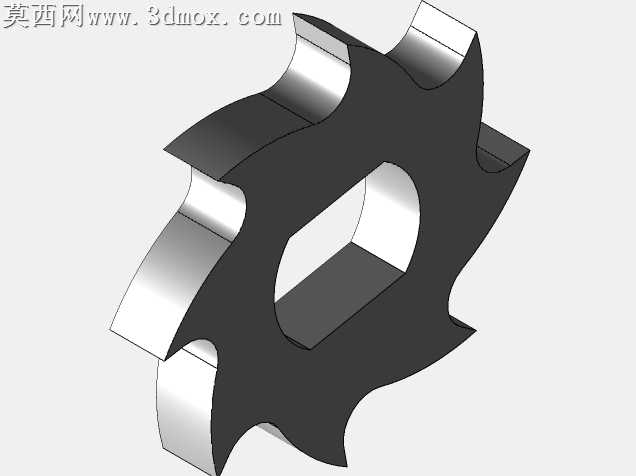

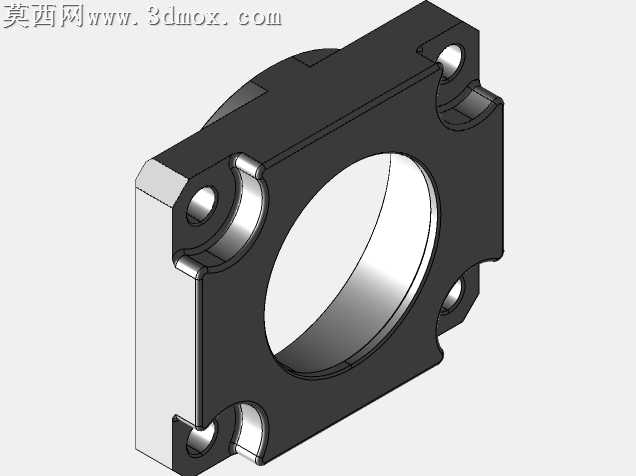

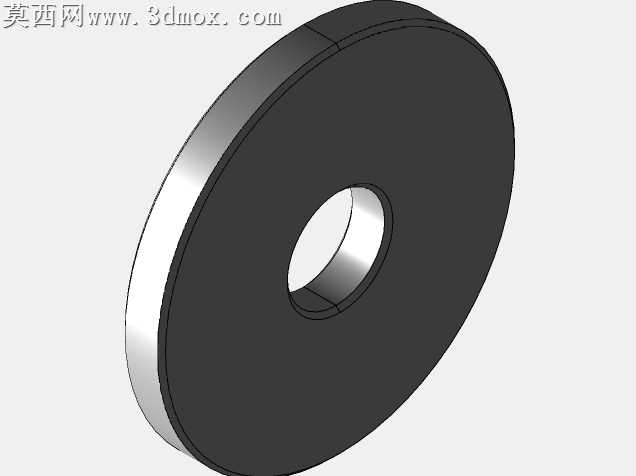

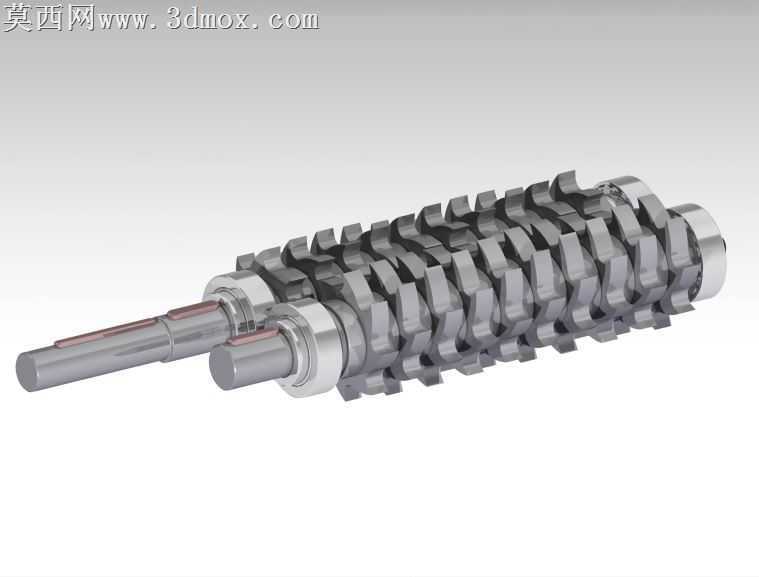

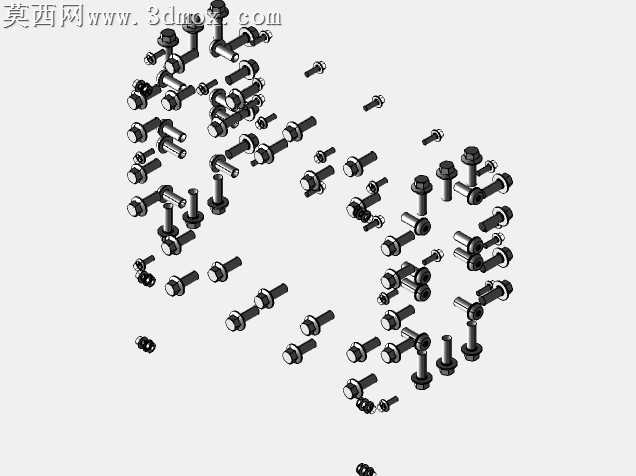

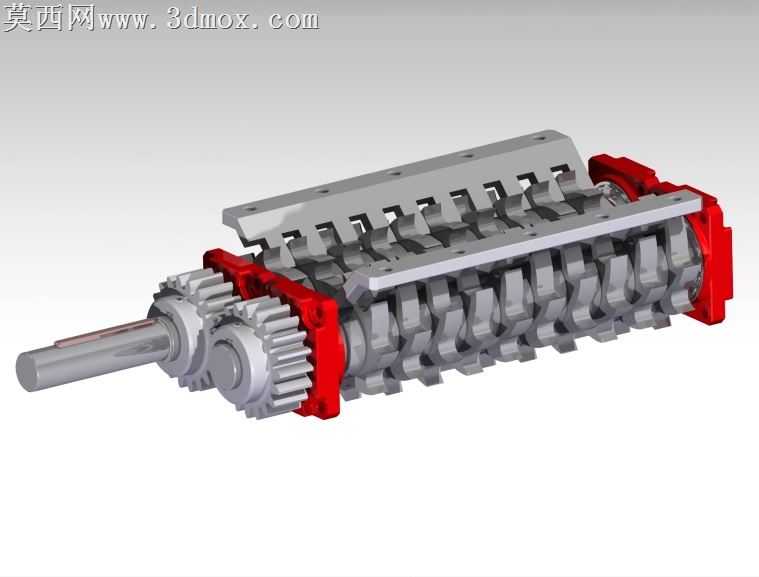

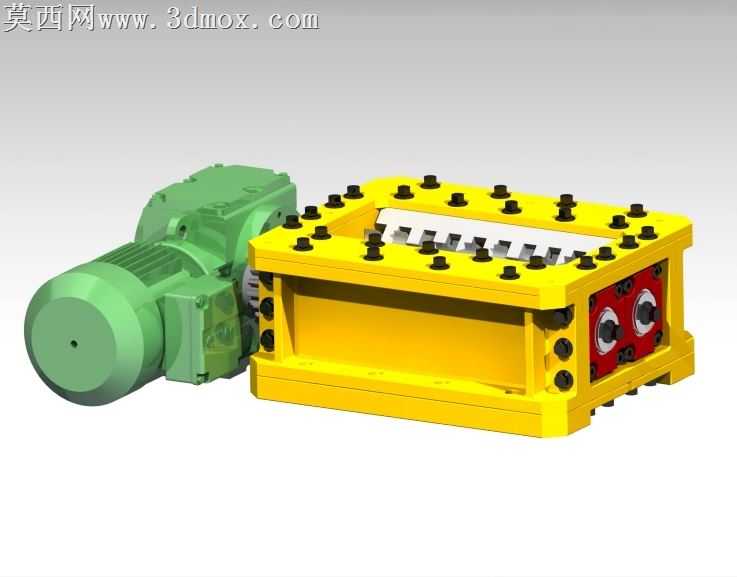

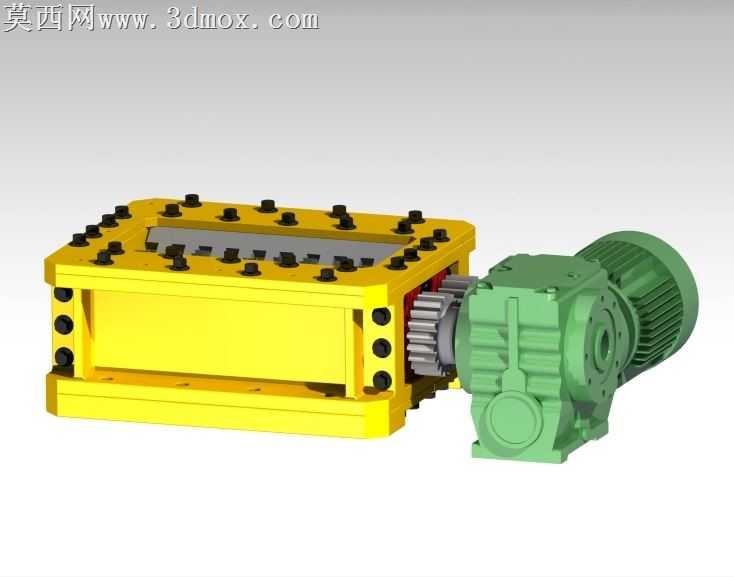

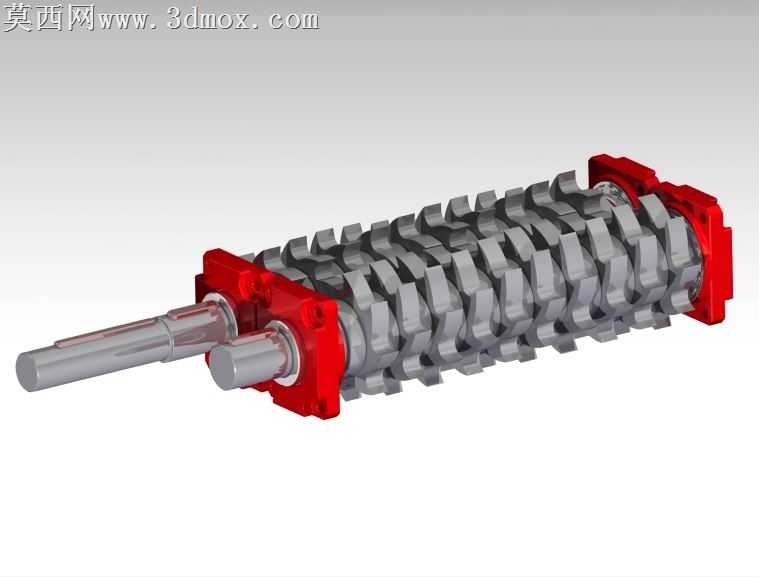

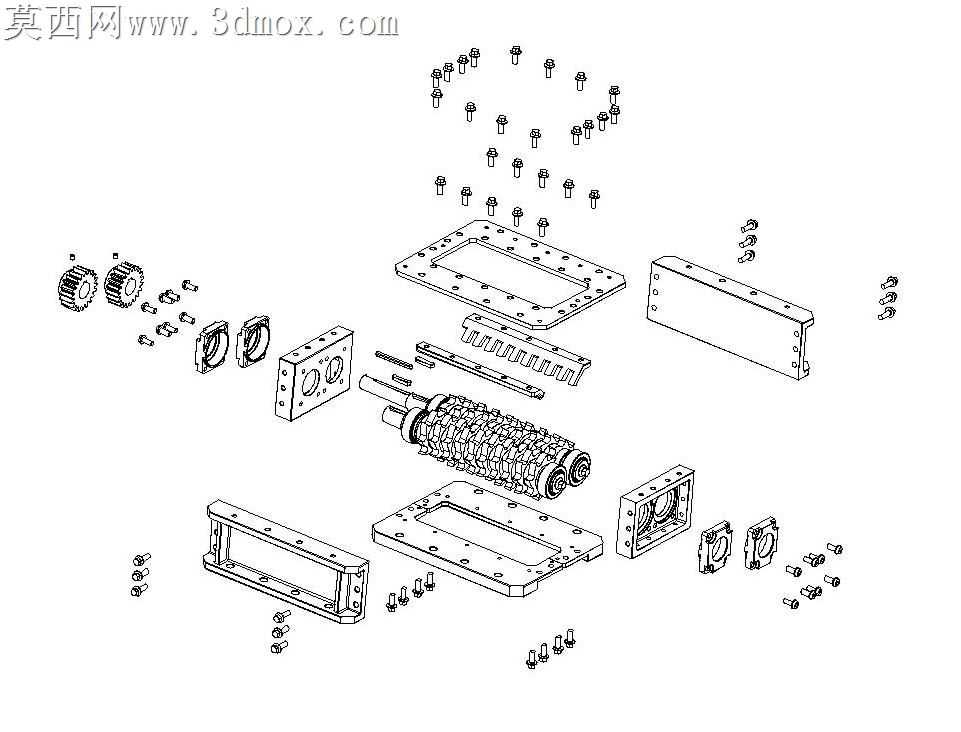

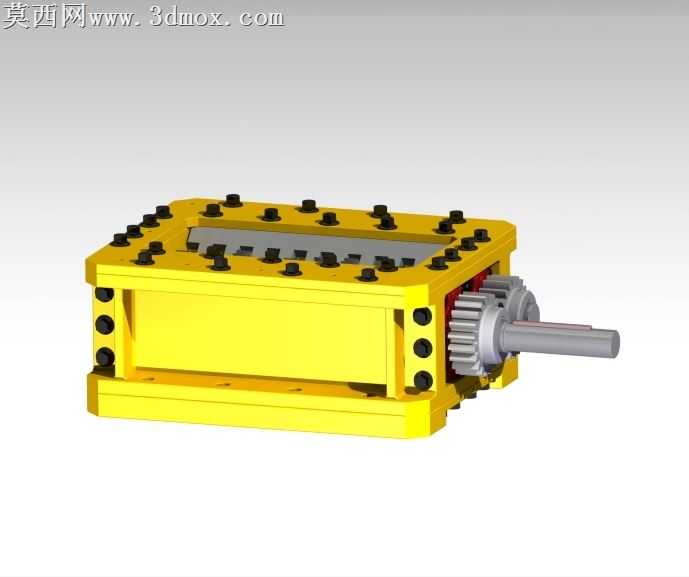

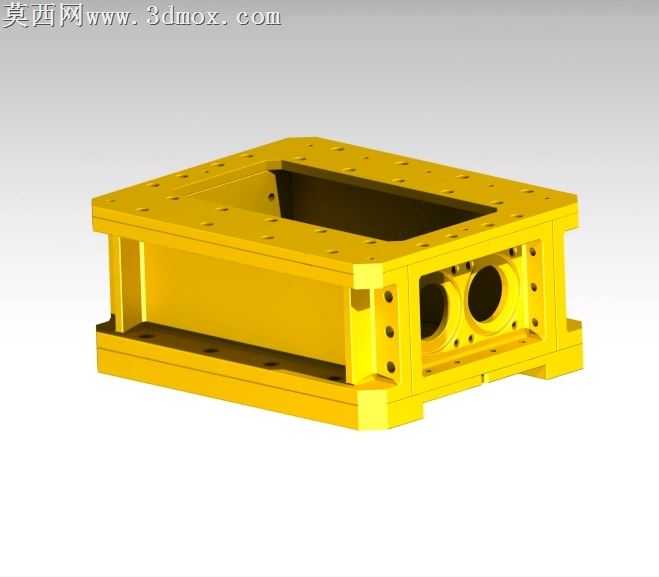

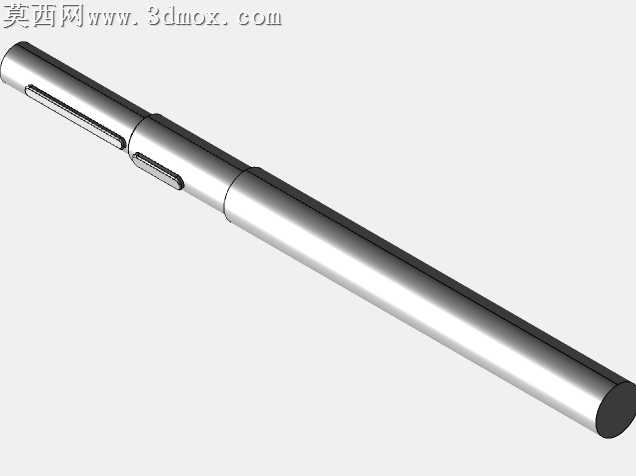

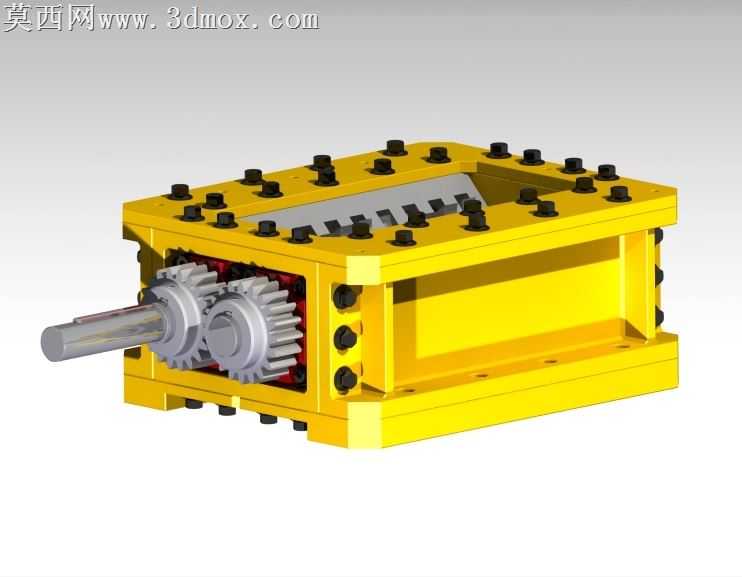

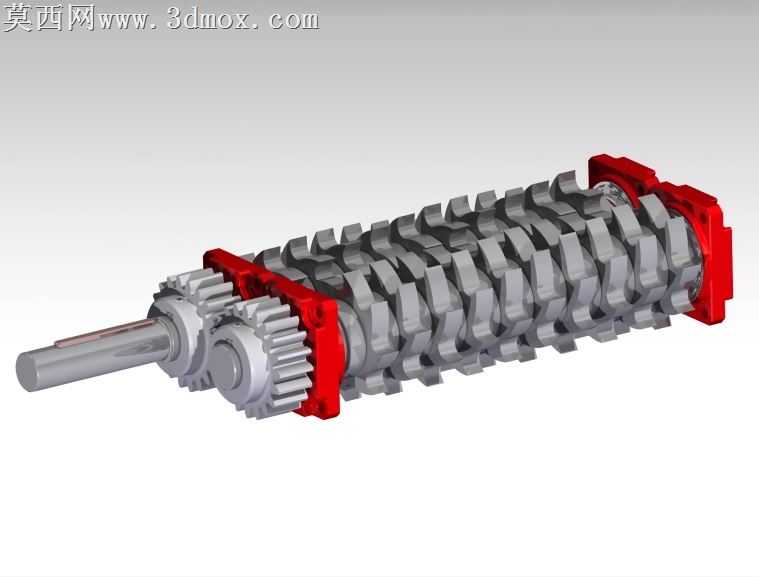

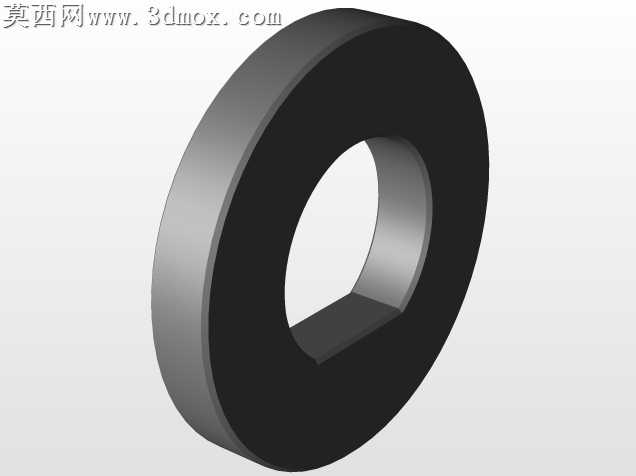

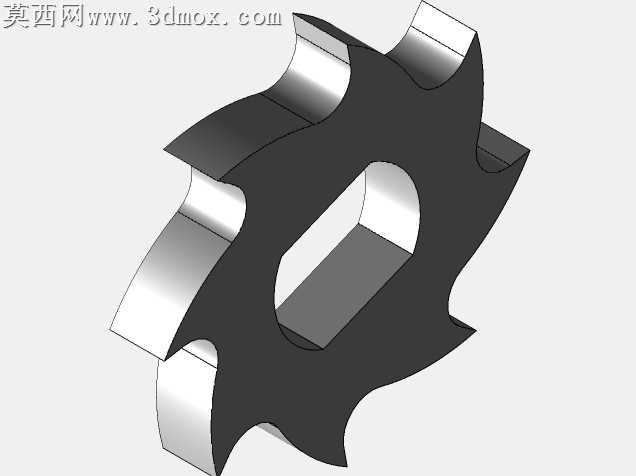

本作品为小型废金属破碎设备的三维结构设计，整体采用模块化建模思路完成全零件参数化构建，在三维建模过程中严格遵循机械加工装配的公差配合要求，对每一处连接结构、运动部件都做了干涉校验，确保整体结构可落地实现实际加工装配。模型主体破碎腔采用亮黄色金属漆材质渲染，还原工业设备常用的警示涂装质感，表面做了均匀的哑光金属质感处理，螺栓连接处做了发黑紧固件的材质区分，清晰呈现每一处连接点位的排布；驱动端的减速电机部分采用深绿色工业电机涂装材质，还原铸铁壳体的细微颗粒质感，端盖、输出轴连接处做了金属加工面的高光处理，区分不同加工面的质感差异；破碎腔侧端的轴承安装座部分采用红色涂装面板，搭配金属轴承外圈的亮银色金属质感，清晰标识核心传动部件的安装位置。结构设计上，破碎腔采用上下分体式栓接结构，上腔体沿周向均匀排布紧固螺栓，保证腔体在破碎作业时的结构强度，腔体内置平行排布的双轴撕碎刀组，刀齿采用交错排布设计，可实现对废金属、轻薄废料的咬合撕扯破碎，避免卡料问题；驱动端采用减速电机直连主动轴的传动结构，省去多余传动部件，缩小设备整体体积，适配小型化废料处理的使用场景；侧端集成轴承座与密封结构，可有效避免破碎作业中碎屑进入轴承部位，延长核心传动部件的使用寿命。建模过程中对所有标准件均做了参数化调用，螺栓、轴承等零件均符合对应国标尺寸要求，非标准的腔体、刀轴、刀齿等零件均按照受力需求做了壁厚、加强筋的结构优化，在保证整体结构强度的前提下尽可能控制设备整体重量。渲染阶段采用工业产品常用的三点布光方案，主光从斜上方投射突出设备整体轮廓，辅光补全暗部细节避免结构阴影过暗遮挡细节，轮廓光勾勒设备边缘提升整体立体感，最终呈现的效果清晰展示设备的外部结构、部件排布与连接关系，可作为小型破碎设备研发、教学演示、结构参考的数字化模型使用，完整还原了小型撕碎破碎机的核心结构逻辑与工业设计特征。
